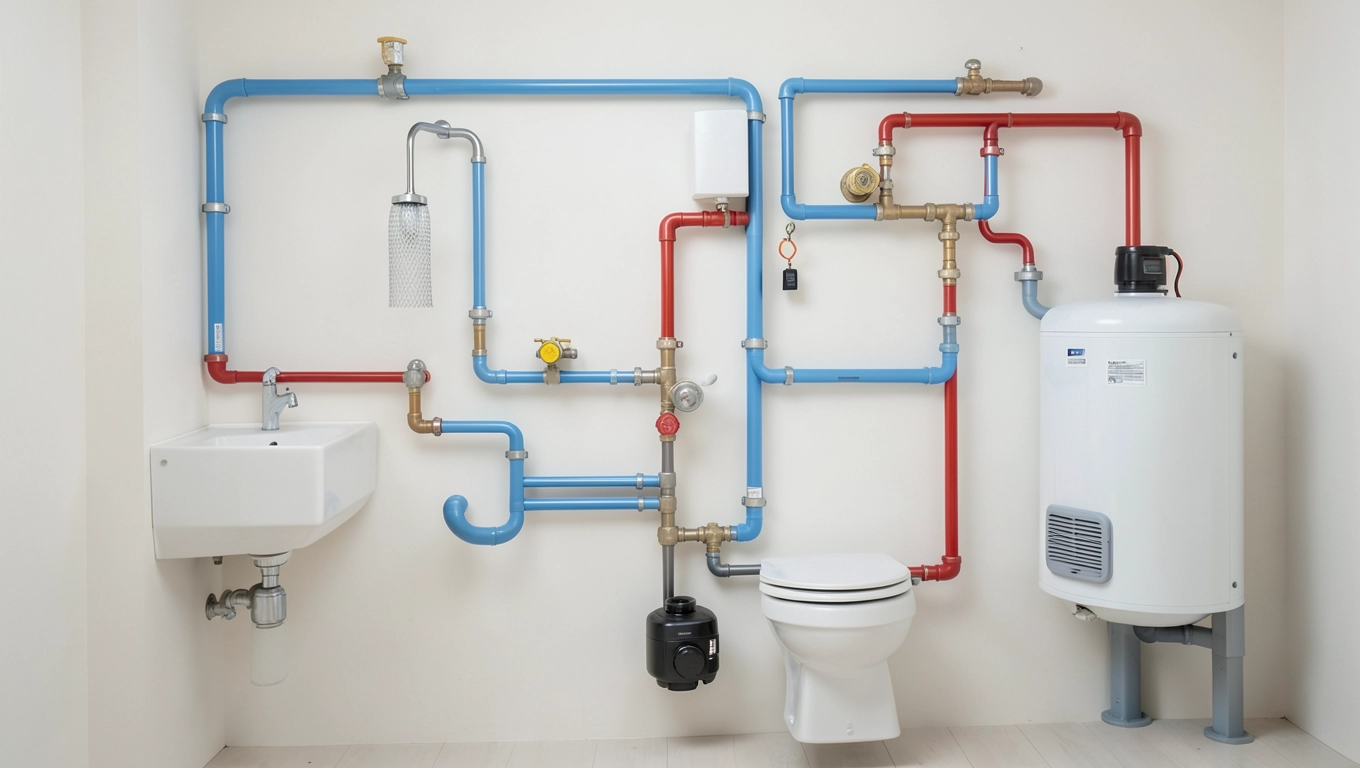

Schemat instalacji wodnej w domu praktyczny przewodnik

Planowanie instalacji wodnej w domu jednorodzinnym potrafi przysporzyć niejednemu inwestorowi ból głowy. Źle dobrane średnice rur, chaotyczne poprowadzenie pionów czy zlekceważenie zasad odpowietrzania to najczęstsze przyczyny problemów, które ujawniają się dopiero po zamieszkaniu. Tymczasem solidnie przemyślany schemat instalacji wodnej w domu eliminuje te ryzyka u podstawy, oszczędzając nerwy i pieniądze. Wystarczy zrozumieć kilka kluczowych zależności, które odróżniają instalację działającą bezgłośnie od takiej, która co kilka miesięcy wymaga interwencji.

• Dobór średnic rur i rozmieszczenie punktów poboru wody
• Ukryta czy widoczna instalacja wodna porównanie metod
• Próba ciśnieniowa i normy szczelności instalacji wodnej
• Schemat instalacji wodnej w domu najczęściej zadawane pytania

Dobór średnic rur i rozmieszczenie punktów poboru wody

Każdy odcinek instalacji wodnej musi transportować określoną ilość wody przy zachowaniu akceptowalnych strat ciśnienia. Nie chodzi tu o estetykę ani o to, czy rura zmieści się w bruździe chodzi o fizykę przepływu. Im dłuższy przewód i im większy planowany przepływ, tym większa średnica okazuje się konieczna. Prosty nomogram strat ciśnienia pokazuje, że na odcinku 15 metrów przy przepływie 0,15 litra na sekundę rura DN20 (średnica zewnętrzna 22 mm) generuje stratę około 80 paskali na metr bieżący wartość mieszcząca się w normie, podczas gdy DN15 przy tym samym obciążeniu przekroczyłaby dopuszczalny próg.

Zróżnicowanie punktów poboru determinuje strategię rozmieszczenia rozdzielacza. Jeśli łazienka, kuchnia i pralnia znajdują się w różnych częściach budynku, centralny rozdzielacz przy wejściu wody do obiektu pozwala uniknąć długich gałęzi bocznych. W domach piętrowych rozdzielacz piętrowy, umieszczony w pobliżu największego punktu poboru, skraca odległości do armatury i minimalizuje różnice ciśnienia między kondygnacjami. Wyobraźmy sobie sytuację, gdy na drugim piętrze ktoś odkręca kran, a na pierwszym spada natężenie prysznica to klasyczny symptom zbyt wąskich przewodów od rozdzielacza do punktów poboru.

Norma PN-EN 806 definiuje minimalne średnice nominalne dla poszczególnych typów punktów poboru. Umywalka standardowo potrzebuje DN15, podobnie jak spłuczka ustępowa. Prysznic wymaga minimum DN15, lecz przy deszczownicy o średnicy 200 mm lepiej sprawdzi się DN20 w przeciwnym razie strumień będzie wyraźnie słabszy od oczekiwanego. Wanna z hydromasażem to już DN20 lub nawet DN25. Te wartości nie są arbitralne wynikają z obliczeń opartych na wymaganym przepływie: umywalka 0,10 litra na sekundę, prysznic 0,15 litra na sekundę, wanna 0,20 litra na sekundę, toaleta 0,10 litra na sekundę.

Średnica przyłącza głównego zależy od całkowitego zapotrzebowania budynku. Dla domu jednorodzinnego z czterema punktami poboru jednocześnie (dwie łazienki, kuchnia, pralnia) ciśnienie robocze sieci miejskiej wynoszące typowo 0,3-0,5 megapaskala pozwala na przyłącze DN25 z reduktorem ciśnienia do 0,25 megapaskala na wejściu do budynku. Wartość ta chroni armaturę przed nadmiernym obciążeniem i zapewnia stabilne parametry przepływu dla wszystkich punktów poboru.

Lokalizacja wodomierza tuż za przyłączem, jeszcze przed rozdzielaczem, umożliwia kontrolę zużycia i stanowi punkt rozliczeniowy z dostawcą wody. Średnica nominalna wodomierza powinna odpowiadać średnicy przyłącza najczęściej DN20 dla domów jednorodzinnych. Wodomierz pojemnościowy (wirnikowy) sprawdza się przy stabilnym poborze, natomiast przy zmiennym obciążeniu lepsze parametry metrologiczne oferują wodomierze multilinijkowe.

Rozmieszczenie pionów ciepłej i zimnej wody wymaga przemyślenia trasy od podgrzewacza do najdalszego punktu poboru. Kocioł kondensacyjny czy podgrzewacz pojemnościowy ustawiony centralnie w piwnicy skraca odległości do łazienek na górnych kondygnacjach. Przepływowy podgrzewacz przy natychmiastowym poborze w kuchni eliminuje konieczność prowadzenia długiej linii ciepłej wody decyzja zależy od geometrii budynku i częstotliwości korzystania z ciepłej wody w danym punkcie.

Ukryta czy widoczna instalacja wodna porównanie metod

Instalacja ukryta w bruzdach ściennych oferuje najwyższą estetykę rury znikają pod tynkiem, a jedyne widoczne elementy to punkt poboru i przyłącze do urządzeń. Ceną za tę czystość wizualną jest jednak ograniczony dostęp do przewodów w razie awarii. Przeciek z niewidocznej rury w ścianie może spowodować znaczne szkody, zanim zostanie zlokalizowany. Dlatego instalacja ukryta wymaga bezwzględnie wysokiej jakości połączeń i nie toleruje najmniejszych błędów wykonawczych.

Bruzdy pod rury prowadzi się przed tynkowaniem, zachowując minimalną głębokość 2,5 centymetra dla pojedynczej rury i odpowiednio więcej dla instalacji wieloprzewodowej. Odległość od instalacji elektrycznej musi wynosić co najmniej 10 centymetrów w przypadku rur zimnej wody i 30 centymetrów dla rur ciepłej wody to wymóg wynikający z bezpieczeństwa pożarowego i minimalizacji wpływu temperatury na przewody elektryczne. Podobna odległość obowiązuje w stosunku do instalacji gazowej.

Alternatywą jest instalacja widoczna na ścianie, prowadzona w osłonkach lub na specjalnych uchwytach dystansowych. Metoda ta ma kilka istotnych zalet: każde połączenie pozostaje dostępne, ewentualny przeciek widać natychmiast, a konserwacja czy rozbudowa instalacji nie wymagają kucia ścian. Wadą jest oczywiście wygląd rury na ścianie nie każdemu odpowiadają, choć nowoczesne osłonki w kolorze białym lub metallic potrafią wtopić się w estetykę minimalistycznego wnętrza.

Średni koszt instalacji ukrytej jest wyższy o 20-30 procent w porównaniu z widoczną wynika to z prac bruzdowych, konieczności uszczelnienia bruzd przed tynkowaniem oraz wyższych wymagań co do precyzji montażu. Dla porównania, instalacja widoczna z rur PEX w otulinach kosztuje orientacyjnie 80-120 złotych za punkt poboru przy standardowym wyposażeniu.

Wytrzymałość mechaniczną rur ukrytych w ścianie trzeba rozpatrywać w kontekście materiału. Rury z tworzywa sztucznego, takie jak PEX czy PE-RT, wykazują współczynnik rozszerzalności liniowej rzędu 0,1-0,2 milimetra na metr na kelwin przy różnicy temperatur 50 kelwinów rura długości 5 metrów wydłuży się o 2,5-5 milimetrów. Jeśli rura jest zalana w betonie bez luzu, naprężenia mogą prowadzić do mikropęknięć w połączeniach. Dlatego instalacje ukryte z rur polietilenowych wymagają wygugrowania (wolnego ułożenia w bruździe z luzem) lub zastosowania specjalnych osłon kompensacyjnych.

Rury miedziane nie mają tego problemu w takim stopniu, ponieważ współczynnik rozszerzalności miedzi wynosi około 0,016 milimetra na metr na kelwin blisko dziesięciokrotnie mniej niż dla tworzyw sztucznych. Jednak lutowanie połączeń w bruździe jest trudniejsze technicznie, a jakość spoiny trudniej zweryfikować po zalaniu tynkiem. Miedź pozostaje preferowanym materiałem w instalacjach wymagających najwyższej trwałości i odporności na zarastanie kamieniem, mimo wyższej ceny zakupu.

Łączenie rur i armatura w instalacji wodnej praktyczne wskazówki

Wybór metody łączenia rur determinuje trwałość całego systemu. Rury z tworzywa sztucznego oferują kilka opcji: złączki skręcane z pierścieniem zaciskowym (złacze typu angielskiego), złączki mosiężne z nakrętką i obejmą, połączenia zaciskowe typu press (prasowane) oraz złączki z wkładką mosiężną i koszulką stabilizującą. Każde z tych rozwiązań ma swoje optimum złączki skręcane sprawdzają się przy instalacjach niskociśnieniowych i niewielkich przekrojach, natomiast połączenia prasowane gwarantują szczelność przy ciśnieniach do 1,6 megapaskala i eliminują ryzyko błędu przy nieprawidłowym dokręceniu.

Rury stalowe ocynkowane łączy się tradycyjnymi mufami, kolanami i trójnikami gwintowanymi. Gwinty wymagają uszczelnienia taśmą teflonową lub pakułami z pastą uszczelniającą. Kluczowa zasada: gwinty rurowe powinny być dokręcane z wyczuciem przekręcenie prowadzi do zerwania gwintu, niedokręcenie do przecieku. Średnica gwintu musi odpowiadać średnicy nominalnej rury DN15 dla podejść do punktów poboru, DN20 dla pionów, DN25 dla przewodów rozdzielczych.

Miedź łączy się przez lutowanie miękkie (temperatura poniżej 450 stopni Celsjusza) lub twarde (powyżej 450 stopni). Do połączeń w instalacjach wody pitnej stosuje się lut twardy typu CuP, zawierający srebro, który zapewnia wytrzymałość mechaniczną i odporność na korozję. Przed lutowaniem powierzchnię rury i złączki trzeba oczyścić mechanicznie i nałożyć topnik bez tego spoiny będą porowate i podatne na przecieki. Częstym błędem jest niedostateczne podgrzanie połączenia przed nałożeniem drutu lutowniczego, co skutkuje niezwodnym wypełnieniem szczeliny.

Armatura regulacyjna i zabezpieczająca to nieodzowny element każdej instalacji. Zawory odcinające przy każdym punkcie poboru umożliwiają zamknięcie dopływu wody bez wyłączania całej instalacji podczas awarii baterii czy wymiany uszczelki nie trzeba spuszczać całego pionu. Reduktor ciśnienia, montowany za wodomierzem, chroni armaturę domową przed skokami ciśnienia w sieci miejskiej i zapobiega hałasowi w rurociągach przy nagłym zamknięciu zaworu. Zawór zwrotny zapobiega cofaniu się wody do sieci wymóg wynikający z przepisów sanitarnych.

Filtry siatkowe na wodzie, instalowane za reduktorem ciśnienia, zatrzymują cząstki piasku i rdzy obecne w instalacjach miejskich. Regularne czyszczenie wkładu filtracyjnego (co 3-6 miesięcy) zapobiega spadkowi ciśnienia i przedłuża żywotność armatury. Odpowietrzniki automatyczne montowane w najwyższych punktach instalacji odprowadzają powietrze, które w przeciwnym razie blokowałoby przepływ i powodowałoby hałas w rurach. Maksymalna długość odcinka bez odpowietrzenia nie powinna przekraczać 5 metrów w przypadku rur poziomych i 8 metrów dla pionów.

Rury ciepłej wody wymagają izolacji termicznej, która zapobiega stratom ciepła i chroni przed kondensacją pary wodnej na powierzchni rury. Grubość otuliny z pianki polietylenowej wynosi 20-30 milimetrów, w zależności od średnicy przewodu i temperatury wody. W praktyce otulenie całej długości podejść do baterii i punktów poboru zmniejsza straty energii o 15-25 procent w porównaniu z nieizolowaną instalacją rachunek za gaz czy energię elektryczną potwierdza to po kilku miesiącach użytkowania.

Próba ciśnieniowa i normy szczelności instalacji wodnej

Każda instalacja wodna przed oddaniem do użytku musi przejść badanie szczelności, potwierdzające, że połączenia wytrzymają ciśnienie robocze bez przecieków. Norma PN-EN 806 określa dwie fazy testu: wstępne próbę ciśnieniową na sucho (bez wody) oraz próbę ciśnieniową z wodą. Wartość testowa wynosi 1,5-krotność ciśnienia roboczego, lecz nie mniej niż 0,6 megapaskala dla instalacji projektowanej na ciśnienie 0,25 megapaskala próba wykonywana jest przy 0,4 megapaskala.

Próg ciśnienia testowego utrzymuje się przez minimum 30 minut, mierząc spadek ciśnienia co 10 minut. Dopuszczalny spadek dla instalacji z rur tworzywowych wynosi 0,02 megapaskala, dla rur miedzianych 0,01 megapaskala. Jeśli ciśnienie spada szybciej, oznacza to nieszczelność lokalizacja przecieku wymaga systematycznego sprawdzenia połączeń, począwszy od najwyżej położonych punktów instalacji.

Badanie szczelności przeprowadza się przed tynkowaniem bruzd, aby mieć pełny dostęp do połączeń. W instalacjach widocznych próba wykonywana jest po zamontowaniu całej armatury, lecz przed zamknięciem podejść do urządzeń. Ciśnienie mierzy manometrem certyfikowanym, zamontowanym w najniższym punkcie instalacji tam ciśnienie hydrostatyczne jest najwyższe ze względu na wysokość słupa wody.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, nakładają również wymogi sanitarne dotyczące jakości wody. Materiały kontaktujące z wodą pitną muszą posiadać atest higieniczny rury z tworzywa sztucznego, złączki i armatura nie mogą uwalniać substancji szkodliwych do wody. Certyfikat Krajowej Higieny jest standardem dla produktów dopuszczonych do stosowania w Polsce.

Szczelność instalacji to nie tylko kwestia komfortu, ale również ochrony konstrukcji budynku przed wilgocią. Przeciekająca rura w betonie czy w tynku prowadzi do rozwoju grzybów pleśniowych, korozji zbrojenia i uszkodzenia wykończenia ścian. Koszty naprawy takich szkód wielokrotnie przekraczają wartość samej instalacji. Dlatego test ciśnieniowy nie jest formalnością to ostatnia okazja, by wykryć wadę przed zamieszkaniem.

Planując schemat instalacji wodnej w domu, warto uwzględnić rezerwę na przyszłą rozbudowę choćby dodanie punktu poboru w garażu czy podłączenie systemu nawadniania ogrodu. Zostawienie pustej rury osłonowej w bruździe lub wyprowadzenie trójników z rozdzielacza na sucho kosztuje niewiele, a zaoszczędza konieczności kucia świeżo położonego tynku. Instalacja wodna to inwestycja na dekady jej parametry powinny być tak dobrane, by służyły nie tylko obecnym, ale i przyszłym mieszkańcom.
