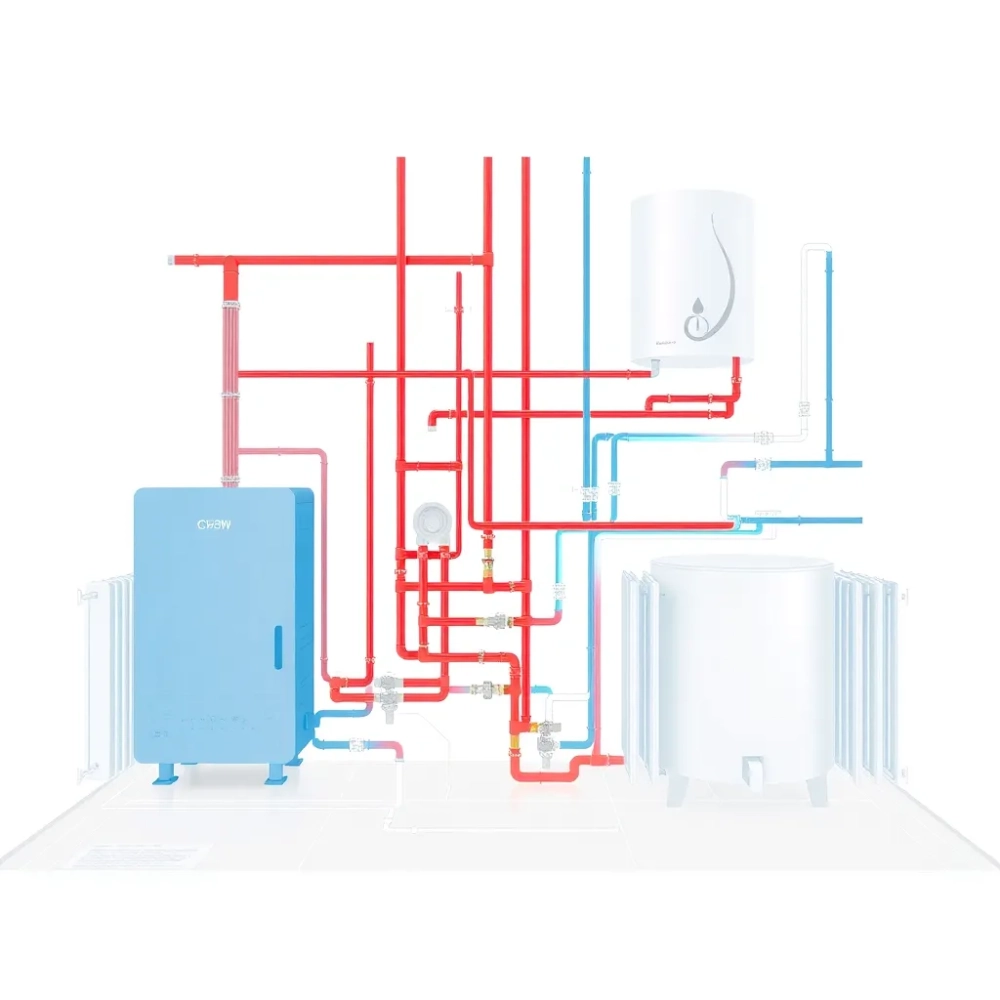

Schemat instalacji CO i CWU w domu jednorodzinnym sprawdzone podłączenia

Źle dobrany lub chaotycznie narysowany schemat instalacji CO i CWU w domu jednorodzinnym to cicha przyczyna co trzeciej awarii w polskich kotłowniach. Straty ciepła sięgają wtedy 25-30%, a rachunki rosną szybciej, niż powinny. Poniżej znajdziesz konkretne warianty podłączeń, tabele kosztów i checklistę odbioru, które pozwolą uniknąć najczęstszych pułapek montażowych.

• Rodzaje instalacji CO od grawitacji po pompową mieszaną
• Schematy podłączeń 5 wariantów dla różnych domów
• Dobór elementów instalacji funkcja i kryteria
• Najczęstsze błędy w schemacie CO i CWU, których kosztuje Cię ciepło
• Checklist odbioru instalacji CO i CWU 10 punktów przed uruchomieniem
• Koszt instalacji porównanie trzech wariantów dla domu 150 m²
• Normy i wymagania prawne, które musi spełniać schemat
• Jak wybrać wariant pytania pomocnicze przed projektem

Rodzaje instalacji CO od grawitacji po pompową mieszaną

Każdy typ instalacji centralnego ogrzewania rządzi się inną fizyką przepływu wody, więc błędne przeniesienie schematu z jednego budynku do drugiego kończy się albo zimnymi grzejnikami, albo hałasującą pompą. Warto zacząć od podziału, który faktycznie ma znaczenie projektowe, a nie marketingowe.

Grawitacyjna kiedy jeszcze ma sens

Instalacja grawitacyjna działa na zasadzie naturalnego obiegu: woda podgrzana w kotle staje się lżejsza, unosi się do górnego rozdziału, oddaje ciepło w grzejnikach i wraca chłodniejsza do źródła. Różnica gęstości między zasilaniem a powrotem generuje ciąg, który napędza cały obieg bez pompy. Sprawność takiego układu waha się od 55 do 70%, a średnica rur musi wynosić minimum DN25 w pionach i DN32 w poziomach, bo większe opory hydrauliczne niwecują efekt grawitacyjny.

Dziś grawitacja sprawdza się wyłącznie w dwóch przypadkach: w domach letniskowych bez dostępu do prądu oraz w obiektach zabytkowych, gdzie wymiana instalacji wymaga decyzji konserwatora. W typowym nowym domu jednorodzinnym ta technologia odchodzi do lamusa, bo nie współpracuje z nowoczesnymi kotłami kondensacyjnymi wymagającymi minimalnego przepływu.

Pompowa otwarta vs zamknięta

Układ otwarty toleruje drobne nieszczelności, bo ubytek wody uzupełnia się sam przez naczynie. Zamknięty wymaga zaworu bezpieczeństwa (zazwyczaj 3 bar) i regularnej kontroli ciśnienia, ale za to nie wpuszcza tlenu do instalacji, co drastycznie wydłuża żywotność grzejników i rur stalowych.

Mieszana najpopularniejsze rozwiązanie 2026

Instalacja mieszana łączy grzejniki (wysokotemperaturowe, 55-75°C) z ogrzewaniem podłogowym (niskotemperaturowe, 28-35°C) za pośrednictwem sprzęgła hydraulicznego i osobnych obiegów pompowych. Według danych z rynku instalacyjnego w 2024 roku już 68% nowych domów jednorodzinnych w Polsce korzysta z tej kombinacji. Powód jest prosty: podłogówka daje komfort promieniowania, a grzejniki zapewniają szybkie dogrzewanie łazienek i sypialni rano.

Kluczowy element to sprzęgło hydrauliczne o średnicy DN32 z separatorem powietrza i filtrem siatkowym. Jego zadaniem jest rozdzielenie hydrauliczne obiegów, bo bez niego pompa podłogówki i pompa grzejnikowa walczyłyby ze sobą, a przepływ w kotle stawałby się niestabilny.

Płaszczyznowa parametry pracy

Ogrzewanie płaszczyznowe obejmuje podłogowe (rury PE-Xa lub PE-RT II średnicy 16-20 mm w rozstawie 15-30 cm), ścienne (moduły suchej zabudowy) oraz sufitowe (rury w stropie chłodzonym lub grzejnym). Temperatura zasilania podłogówki nie może przekroczyć 45°C, bo powyżej tej wartości pojawia się efekt duszenia i nierównomierny rozkład ciepła. W praktyce komfort uzyskuje się przy 20-24°C na powierzchni podłogi, co przekłada się na temperaturę zasilania 30-35°C.

Ogrzewanie ścienne i sufitowe stosuje się rzadziej, głównie w domach pasywnych, gdzie każdy stopień różnicy temperatury między powietrzem a przegrodą ma znaczenie dla sprawności pompy ciepła. Ścienne osiąga moc 80-120 W/m² przy zasilaniu 35°C, sufitowe zaledwie 50-80 W/m², ale za to nie blokuje aranżacji wnętrza.

Schematy podłączeń 5 wariantów dla różnych domów

Poniższe warianty to nie katalog producenta, lecz typowe układy, z którymi spotykam się przy odbiorach kotłowni. Każdy ma swoje uzasadnienie techniczne i ograniczenia, które warto poznać przed rozmową z wykonawcą.

Wariant 1: Kocioł gazowy + grzejniki

Najprostszy schemat podłączenia kotła gazowego do instalacji grzejnikowej składa się z trzech obwodów: CO (zasilanie i powrót), CWU (wymiennik płytowy lub przepływowy), gazu. Pompa obiegowa o wydajności 3-5 m³/h przy 6 m słupa wody w zupełności wystarcza dla domu 150 m². Zawór trójdrogowy przełącza priorytet na podgrzew ciepłej wody użytkowej, jeśli zbiornik magazynowy jest podłączony.

Sprawność kotła kondensacyjnego w tym układzie sięga 92-98% (klasa 5, EcoDesign), ale tylko jeśli temperatura powrotu spadnie poniżej 55°C. W praktyce przy grzejnikach pracujących w 70/55°C kondensacja jest szczątkowa, więc kocioł traci 5-8% sprawności.

Wariant 2: Kocioł gazowy + grzejniki + podłogówka

Schemat instalacji CO mieszanej wymaga sprzęgła hydraulicznego, dwóch pomp (grzejnikowa i podłogowa) oraz mieszacza termostatycznego lub zaworu trójdrogowego z siłownikiem. Sprzęgło rozdziela obiegi hydraulicznie, więc każda pompa widzi tylko swój obieg i nie zakłóca pracy kotła.

Mieszacz trójdrogowy obniża temperaturę zasilania podłogówki do 35-40°C niezależnie od temperatury wody w kotle. Dzięki temu krzywa grzewcza kotła może być ustawiona agresywnie dla grzejników, a podłoga i tak dostaje wodę o parametrach bezpiecznych dla rur PE-Xa.

Wariant 3: Kocioł na pellet + zasobnik CWU

Kocioł peletowy o mocy 15-25 kW wymaga zawsze bufora ciepła (zasobnika akumulacyjnego) o pojemności 20-50 l/kW mocy, bo palnik potrzebuje stabilnej temperatury powrotu 60-65°C. Bez bufora kocioł gaśnie lub wchodzi w tryb modulacji, co obniża sprawność o 10-15 punktów procentowych.

Schemat podłączenia zasobnika CWU do kotła peletowego przewiduje dwa obiegi: pierwotny przez bufor i wtórny przez wężownicę zasobnika CWU. Pompa ładująca CWU włącza się priorytetowo i pobiera ciepło z bufora, schładzając go o 5-8°C, co kocioł natychmiast uzupełnia.

Wariant 4: Pompa ciepła + podłogówka + CWU

Pompa ciepła powietrze-woda typu monoblok lub split pracuje najefektywniej przy temperaturze zasilania 30-40°C, więc idealnie wpisuje się w schemat instalacji z podłogówką. Zasobnik CWU o pojemności 200-300 l z dużą wężownicą (powierzchnia wymiany minimum 2,5 m²) zapewnia komfort dla 4-osobowej rodziny.

W tym układzie konieczny jest bufor 50-100 l, bo pompa ciepła wymaga stabilnego przepływu i temperatury. Dodatkowo przewiduje się grzałkę elektryczną 3-6 kW w zasobniku CWU jako backup na dni mroźne, gdy sprawność pompy spada (SCOP poniżej 2,5 przy -15°C).

Wariant 5: Kocioł stałopalny + grzejniki (awaryjny)

Wariant piąty to schemat instalacji CO grawitacyjnej z kotłem na węgiel lub drewno, stosowany jako backup dla pompy ciepła lub kotła gazowego w regionach z częstymi awariami sieci. Instalacja grawitacyjna nie wymaga prądu, więc działa nawet przy blackoucie, co w warunkach zimowych może uratować instalację przed zamarznięciem.

Schemat hydrauliczny przewiduje zawór mieszający lub bypass, który w razie potrzeby odcina obieg grawitacyjny od reszty instalacji. Bez tego woda z kotła stałopalnego mogłaby cofnąć się do pompy ciepła i uszkodzić wymiennik.

Dobór elementów instalacji funkcja i kryteria

Każdy element schematu pełni konkretną rolę fizyczną, więc jego dobór musi wynikać z obliczeń, a nie z katalogu producenta. Poniższa tabela zbiera najważniejsze komponenty wraz z kryteriami wyboru opartymi na normie PN-EN 12828.

Zasobnik CWU dobiera się na podstawie zapotrzebowania: dla 2 osób wystarczy 120 l, dla 4 osób minimum 200 l, dla 5-6 osób 250-300 l. Kluczowy parametr to moc wężownicy, która przy temperaturze kotła 80°C powinna dostarczać co najmniej 20-25 kW, bo inaczej czas podgrzewu przekroczy godzinę i komfort użytkowania spadnie.

Najczęstsze błędy w schemacie CO i CWU, których kosztuje Cię ciepło

Lista poniżej nie powstała z teorii, lecz z przeglądów kotłowni, w których właściciel dziwił się, dlaczego płaci za gaz jak za willę z basenem, a mimo to ma chłodną sypialnię.

Brak odpowietrznika na pionie. Powietrze gromadzi się w najwyższym punkcie instalacji, blokuje przepływ i powoduje szum w grzejnikach. Rozwiązanie: automatyczny odpowietrznik na każdym pionie oraz zawory ręczne na grzejnikach.

Źle dobrana pompa obiegowa. Zbyt mocna pompa generuje szum i przyspiesza zużycie zaworów, zbyt słaba nie pokonuje oporów hydraulicznych. Rozwiązanie: pompa z elektroniczną regulacją obrotów, ustawiona na stałe ciśnienie proporcjonalne (np. Grundfos ALPHA).

Brak zaworów zwrotnych między obiegami. Bez nich woda z obiegu podłogowego cofa się do grzejnikowego i odwrotnie, zaburzając temperatury. Rozwiązanie: zawór zwrotny za każdą pompą obiegową, w kierunku zgodnym z przepływem.

Źle dobrane naczynie wzbiorcze. Zbyt małe nie kompensuje rozszerzalności cieplnej, zbyt duże obniża ciśnienie robocze. Rozwiązanie: obliczenie pojemności wg wzoru V_nw = 0,05 × V_inst (dla układu zamkniętego) i dobór naczynia o ciśnieniu wstępnym 0,5 bar poniżej roboczego.

Montaż filtra za pompą zamiast przed nią. Filtr powinien chronić pompę przed zanieczyszczeniami, a nie je zatrzymywać po niej. Rozwiązanie: filtr siatkowy na zasilaniu kotła, przed pierwszą pompą.

Brak bypassu na zaworze termostatycznym. Zamknięcie wszystkich zaworów termostatycznych powoduje wzrost ciśnienia i wyzwolenie zaworu bezpieczeństwa. Rozwiązanie: bypass z zaworem różnicowym 0,2-0,3 bar między zasilaniem a powrotem.

Wentylacja nawiewna niedostosowana do spalania. Kocioł gazowy pobiera z kotłowni 1-2 m³/h powietrza na każdy kW mocy. Brak nawiewnika o przekroju minimum 200 cm² powoduje niedobór tlenu i powstawanie tlenku węgla. Rozwiązanie: nawiewnik w dolnej części drzwi kotłowni lub ściany zewnętrznej.

Checklist odbioru instalacji CO i CWU 10 punktów przed uruchomieniem

Poniższa lista to minimum, które odbieram na każdej inwestycji. Każdy punkt można zweryfikować w ciągu kilku minut, a ich pominięcie kosztuje później tygodnie szukania przyczyny zimnych kaloryferów.

• Próba ciśnieniowa na zimno: 1,5 × ciśnienie robocze przez 30 minut, spadek ≤0,2 bar. W układzie zamkniętym minimum 4 bar dla kotłów kondensacyjnych.
• Płukanie instalacji: woda z dodatkiem środka chemicznego (np. Fernox F3) przepchnięta przez wszystkie obiegi, aż do czystego wypływu z zaworu spustowego.
• Kontrola odpowietrzenia: każdy grzejnik odkręcony na maksa, każdy odpowietrznik ręczny odkręcony do pojawienia się wody bez bąbelków.
• Ustawienie ciśnienia w naczyniu wzbiorczym: 0,5 bar poniżej ciśnienia roboczego, sprawdzone manometrem przy odłączonej instalacji.
• Test zaworu bezpieczeństwa: ręczne podniesienie dźwigni, obserwacja czy wypływa woda i czy ciśnienie spada zgodnie z nastawą.
• Sprawdzenie kierunku przepływu pomp: obudowa pompy oznaczona strzałką, porównanie z kierunkiem ruchu wody (wskaźnik przepływu na korpusie).
• Regulacja hydrauliczna: ustawienie zaworów równoważących (np. STAD) na wartości z obliczeń projektowych, korekta po 24 godzinach pracy.
• Test CWU: pomiar temperatury wody po 10 minutach od otwarcia kranu, docelowo 45-55°C, czas oczekiwania na ciepłą wodę ≤15 sekund.
• Sprawdzenie automatyki pogodowej: krzywa grzewcza ustawiona wg temperatury zewnętrznej (np. przy -10°C zasilanie 55°C dla podłogówki), regulacja obiegów mieszających.
• Dokumentacja: schemat powykonawczy, protokół płukania, karty gwarancyjne urządzeń, instrukcja obsługi kotła w widocznym miejscu kotłowni.

Koszt instalacji porównanie trzech wariantów dla domu 150 m²

Tabela uwzględnia materiały, robociznę i uruchomienie. Ceny pochodzą z ofert wykonawczych z pierwszej połowy 2025 roku i mogą się różnić w zależności od regionu oraz dostępności urządzeń.

Program „Ciepłe Mieszkanie" oferuje do 35 000 zł dotacji na wymianę starego kotła w domach jednorodzinnych, a „Czyste Powietrze" w variantach podstawowym i rozszerzonym pokrywa do 66 000 zł przy kompleksowej termomodernizacji. Łączenie obu programów nie jest dozwolone, ale warto sprawdzić lokalne nabory gminne, które dorzucają dodatkowe 5-10 tys. zł.

Normy i wymagania prawne, które musi spełniać schemat

Projekt instalacji CO i CWU podlega normie PN-EN 12828 (systemy grzewcze w budynkach), a także Warunkom Technicznym 2021, które ograniczają maksymalne zapotrzebowanie na ciepło do 70 W/m² w nowych domach. Kotły gazowe i na paliwa stałe muszą spełniać dyrektywę EcoDesign (rozporządzenie UE 2015/1189), czyli osiągać sprawność sezonową minimum 86% dla klasy 5 i 90% dla klasy 6 (kotły kondensacyjne).

Pomieszczenie kotłowni na gaz wymaga kubatury minimum 6,5 m³ dla kotła do 30 kW, wentylacji wywiewnej o przekroju 14 × 14 cm lub 200 cm² i nawiewnej 200 cm². Kocioł na paliwo stałe w budynku mieszkalnym musi mieć drzwi przeciwpożarowe EI 30 i komin z wkładem ceramicznym lub stalowym żaroodpornym. Bez spełnienia tych wymogów odbiór budynku przez nadzór budowlany nie dojdzie do skutku, a ubezpieczyciel odmówi wypłaty po ewentualnym pożarze.

Jak wybrać wariant pytania pomocnicze przed projektem

Odpowiedź na pięć pytań poniżej pozwala zawęzić schematy do dwóch, maksymalnie trzech opcji i uniknąć przepłacania za funkcje, które w konkretnym domu nie mają znaczenia.

1. Czy jest dostęp do sieci gazowej? Jeśli nie, w grę wchodzi pompa ciepła, pellet, prąd (grzałki, folia grzewcza) lub kocioł na drewno.
2. Jaki jest roczny koszt nośnika energii? Gaz taryfa W3 to ok. 0,35 zł/kWh, pellet 0,38 zł/kWh, prąd taryfa G12 nocny 0,55 zł/kWh. Różnica wpływa na zwrot inwestycji w 6-10 lat.
3. Czy izolacja budynku spełnia standard WT 2021? Dom pasywny (≤15 kWh/m²/rok) opłaca się ogrzewać pompą ciepła. Dom stary z 30 cm styropianu lat 90. lepiej współpracuje z kotłem gazowym.
4. Czy jest wystarczająca moc przyłączeniowa prądu? Pompa ciepła 9 kW pobiera w szczycie 5-6 kW prądu. Przyłącze 11 kW (standardowe) daje margines, ale warto sprawdzić umowę z zakładem energetycznym.
5. Czy dom jest piętrowy i duży? Powyżej 180 m² schemat z podłogówką na całej powierzchni jest kosztowny (80-120 zł/m²), więc w sypialniach lepiej zostawić grzejniki.

Schemat instalacji CO i CWU w domu jednorodzinnym to nie rysunek techniczny, lecz decyzja wpływająca na 20 lat rachunków i komfortu. Wariant pompowy zamknięty z kotłem kondensacyjnym i podłogówką dominuje w nowym budownictwie, bo łączy sprawność powyżej 90% z niską temperaturą zasilania. Grawitacja pozostaje sensowna tylko jako backup lub w domach bez prądu. Kluczowe błędy to brak odpowietrzników, źle dobrane naczynie wzbiorcze i brak bypassu na zaworach termostatycznych. Przed podpisaniem umowy z wykonawcą warto przejść przez 10-punktową checklistę odbioru, a koszt inwestycji porównać w tabeli z uwzględnieniem eksploatacji rocznej, nie tylko ceny urządzeń.

Skonsultuj projekt z uprawnionym projektantem instalacji sanitarnych (specjalność instalacyjna) jeszcze przed wyborem źródła ciepła. Dobrze narysowany schemat to najtańsza polisa ubezpieczeniowa na lata.
