Rozdzielnica w domu jednorodzinnym schemat krok po kroku
Źle zaprojektowana rozdzielnica elektryczna w domu jednorodzinnym potrafi kosztować fortunę, unieważnić gwarancję sprzętów AGD, a w skrajnych przypadkach odebrać życie. Straż Pożarna od lat podaje tę samą, niepokojącą statystykę: blisko 40% pożarów w budynkach mieszkalnych zaczyna się od wadliwej instalacji elektrycznej. Poniżej znajdziesz konkretny schemat, dobór zabezpieczeń i przekrojów przewodów, listę norm oraz praktyczną ścieżkę od projektu do odbioru bez lania wody i bez odsyłania do „specjalistów, którzy wszystko wyjaśnią".
- Jak dobrać liczbę modułów i obwodów do rozdzielnicy
- Dobór zabezpieczeń i wyłączników różnicowoprądowych
- Przekroje przewodów i schemat podłączenia rozdzielnicy
- Rozdzielnica 3-fazowa w domu jednorodzinnym przygotowanie pod PV i EV
- Odbiór instalacji i pomiary co musi zrobić elektryk z uprawnieniami
- Najczęstsze pytania inwestorów
Jak dobrać liczbę modułów i obwodów do rozdzielnicy
Zanim kupisz obudowę, policz, co tak naprawdę pobiera prąd w Twoim domu. Każde urządzenie ma moc znamionową podaną w watach lub kilowatach, a każdy obwód elektryczny może przenieść tylko ograniczoną liczbę amperów. Zależność jest prosta: P = U × I, czyli moc (W) równa się napięciu (V) razy natężeniu (A). Przy 230 V wyłącznik nadprądowy 16 A „udźwignie" około 3,6 kW mocy ciągłej.
Typowe odbiorniki w nowym domu mają zaskakująco różne apetyty. Kuchenka indukcyjna pochłania 7-7,4 kW, piekarnik 2,5-3 kW, pompa ciepła 6-9 kW, ładowarka samochodu elektrycznego 7,4-11 kW, a pralka czy zmywarka zadowolą się 2-2,2 kW. Już sama kuchnia i łazienka potrafią wycisnąć z sieci tyle, że jednofazowe zasilanie zaczyna się dławić.
| Urządzenie | Moc znamionowa | Prąd przy 230 V | Minimalny przekrój przewodu |
|---|---|---|---|
| Kuchenka indukcyjna | 7,4 kW | 32 A | 6 mm² (3-faz) / 10 mm² (1-faz) |
| Piekarnik elektryczny | 3,0 kW | 13 A | 2,5 mm² |
| Pompa ciepła | 9,0 kW | 14 A (3-faz) | 2,5 mm² |
| Ładowarka EV (wallbox 11 kW) | 11 kW | 16 A (3-faz) | 2,5 mm² |
| Zmywarka / pralka | 2,2 kW | 10 A | 2,5 mm² |
| Podgrzewacz wody | 2,0 kW | 9 A | 2,5 mm² |
| Gniazda ogólne | do 3,6 kW | 16 A | 2,5 mm² |
| Oświetlenie | 0,3-0,8 kW | do 6 A | 1,5 mm² |
Zsumowane zapotrzebowanie pomnóż przez 1,2 tyle wynosi rozsądna rezerwa mocy. Dla domu 150 m² z pompą ciepła, kuchenką indukcyjną i gotowością pod ładowarkę EV realne zapotrzebowanie sięga 15-18 kW. To oznacza, że zasilanie trójfazowe (3 × 400 V) staje się nie luksusem, lecz koniecznością. Jednofazowe 230 V pozwala bezpiecznie przesłać około 7-8 kW, co przy współczesnym wyposażeniu domu kończy się notorycznym wybijaniem bezpieczników.
Zasilanie 1-fazowe 230 V
Maksymalna ciągła moc: 7-8 kW. Sprawdza się w małych domach do 100 m² bez pompy ciepła i bez ładowarki EV. Wymaga mniejszej obudowy, tańszej rozdzielnicy i mniejszej liczby zabezpieczeń. Koszt wykonania instalacji rozdzielczej: 1500-2500 zł.
Zasilanie 3-fazowe 3 × 400 V
Maksymalna ciągła moc: 15-22 kW. Niezbędne przy pompie ciepła, kuchence indukcyjnej, klimatyzacji i wallboxie. Rozdzielnica zajmuje 24-36 modułów, koszt samej szafki z wyposażeniem rośnie do 3000-5500 zł, ale zyskujesz możliwość rozłożenia obciążenia na trzy fazy.
Liczba modułów to suma miejsc zajmowanych przez wyłączniki nadprądowe, różnicowoprądowe, rozłączniki, ograniczniki przepięć, zegary sterujące i listwy. Dla domu 120-150 m² zaplanuj obudowę 24-36 modułów. Dla domu z fotowoltaiką, magazynem energii i ładowarką EV rozsądnym minimum są 36 moduły, a optymalnie 48 z zapasem 20% na przyszłą rozbudowę.
? Zostaw 20% wolnych modułów. Koszt pustego miejsca w obudowie jest groszowy, natomiast dołożenie nowego obwodu do zbyt ciasnej rozdzielnicy oznacza kucie ściany, wymianę obudowy i ponowny odbiór instalacji.
Minimalna lista obwodów dla domu 120 m² wygląda tak: 2-3 obwody oświetleniowe (po 10-12 punktów), 4-6 obwodów gniazd ogólnych, osobne obwody dla kuchni (kuchenka + piekarnik), łazienki, pralki, zmywarki, garażu, pompy ciepła, podgrzewacza wody. Każdy obwód gniazd ogólnych zabezpieczasz wyłącznikiem 16 A, oświetleniowe 10 A, a dedykowane (kuchnia, piekarnik) 20-25 A, dobieranym do przekroju przewodu i mocy odbiornika.
Projekt rozdzielnicy w praktyce
Szafa rozdzielnicy w domu jednorodzinnym powinna mieścić wyłącznik główny, rozłącznik izolacyjny, ogranicznik przepięć typu 1+2, wyłączniki różnicowoprądowe (RCD), wyłączniki nadprądowe (MCB) dla każdego obwodu, listwy zaciskowe N i PE oraz miejsce na sterowanie (zegara, styczniki, regulatory). Układ zaczyna się od zasilania głównego, przechodzi przez ogranicznik przepięć, dalej przez wyłącznik główny i RCD główny, a dopiero potem rozgałęzia się na poszczególne obwody zabezpieczone indywidualnymi MCB.
Dobór zabezpieczeń i wyłączników różnicowoprądowych
Zabezpieczenia to nie dekoracja, lecz ostatnia linia obrony przed porażeniem i pożarem. Trzy rodzaje aparatów dzielą się w rozdzielnicy na wyraźne strefy: ograniczniki przepięć chronią przed skokami napięcia, wyłączniki nadprądowe (MCB) chronią przewody przed przeciążeniem i zwarciem, a wyłączniki różnicowoprądowe (RCD) chronią ludzi przed dotykiem pośrednim i bezpośrednim.
| Typ zabezpieczenia | Funkcja | Prąd znamionowy | Charakterystyka | Zastosowanie |
|---|---|---|---|---|
| Wyłącznik nadprądowy MCB B | Ochrona przewodów | 6-63 A | B (3-5 × In) | Oświetlenie, gniazda ogólne |
| Wyłącznik nadprądowy MCB C | Ochrona przewodów | 6-63 A | C (5-10 × In) | Silniki, pompy, klimatyzacja |
| Wyłącznik nadprądowy MCB D | Ochrona przewodów | 6-63 A | D (10-20 × In) | Transformatory, duże silniki |
| RCD typ AC | Ochrona przeciwporażeniowa | 30 mA / 300 mA | Prąd zmienny | Gniazda ogólne, oświetlenie |
| RCD typ A | Ochrona przeciwporażeniowa | 30 mA | AC + pulsujący DC | Pralka, zmywarka, kuchenka indukcyjna |
| RCD typ B | Ochrona przeciwporażeniowa | 30 mA | AC + DC + wysokie częstotliwości | Fotowoltaika, ładowarka EV, pompa ciepła |
| Ogranicznik przepięć T1+T2 | Ochrona przed piorunem | do 100 kA | Klasa I+II | Wejście rozdzielnicy głównej |
| Ogranicznik przepięć T2+T3 | Końcowa ochrona elektroniki | do 40 kA | Klasa II+III | Podrozdzielnice, strefa wrażliwa |
Charakterystyka B reaguje przy prądzie 3-5 razy większym od znamionowego, dlatego sprawdza się w obwodach rezystancyjnych, takich jak oświetlenie czy gniazda. Charakterystyka C toleruje krótkotrwałe udary do 10 × In, więc jest bezpieczna dla silników, pomp i klimatyzatorów, które pobierają wysoki prąd rozruchowy. Dobierając MCB, pamiętaj o prostej regule: In MCB < Iz przewodu, gdzie Iz to dopuszczalna obciążalność długotrwała kabla. Wyłącznik 20 A na przewodzie 1,5 mm² to błąd gwarantujący przepalenie izolacji w ścianie, zanim kable zaczną się dymić.
RCD typu AC wykrywa jedynie prąd różnicowy sinusoidalny, co przy współczesnych urządzeniach z prostownikami (kuchenki indukcyjne, ładowarki, pralki) bywa niewystarczające. Prostownik generuje tętniące składowe stałe, które „zaślepiają" klasyczny RCD. Dlatego norma PN-HD 60364-4-41 w praktyce wymaga RCD typu A dla obwodów z takimi odbiornikami, a w instalacjach z fotowoltaiką lub wallboxem jedynym poprawnym wyborem pozostaje RCD typu B, reagujący na gładki prąd stały.
Ogranicznik przepięć działa kaskadowo: typ 1 (T1) odprowadza bezpośrednie uderzenie pioruna do uziomu, typ 2 (T2) obniża napięcie do poziomu bezpiecznego dla instalacji, a typ 3 (T3) chroni wrażliwą elektronikę (router, smart TV, sterownik pompy). W domu jednorodzinnym montuje się zwykle T1+T2 na wejściu rozdzielnicy głównej, a T2+T3 w podrozdzielnicach lub przy kosztownych urządzeniach. Minimalna odległość między T1 a T2 to 10 m kabla, bo iskiernik i warystor mają różne czasy zadziałania i zbyt bliskie ustawienie „nie widzą" się nawzajem.
⚠️ Nie wykonuj sam żadnych prac pod napięciem. Wymiana wyłącznika różnicowoprądowego, podpięcie ogranicznika przepięć czy przestawienie mostka w rozdzielnicy grozi porażeniem śmiertelnym. Uprawnienia SEP grupy 1 (eksploatacja) i grupy 2 (dozór) to nie formalność to wymóg prawny wynikający z rozporządzenia Ministra Energii.
Przekroje przewodów i schemat podłączenia rozdzielnicy
Przekrój przewodu dobiera się do prądu znamionowego zabezpieczenia, sposobu ułożenia i długości trasy. Norma PN-HD 60364-5-523 podaje szczegółowe tabele, ale w uproszczeniu obowiązuje schemat, który sprawdza się w 90% polskich domów.
| Obwód | Przekrój przewodu | Wyłącznik MCB | RCD | Kolor oznaczenia w rozdzielnicy |
|---|---|---|---|---|
| Oświetlenie | 1,5 mm² (Cu) | 10 A (B) | 30 mA typ A | Niebieski pasek |
| Gniazda ogólne | 2,5 mm² (Cu) | 16 A (B) | 30 mA typ A | Zielony pasek |
| Kuchnia (gniazda blatu) | 2,5 mm² (Cu) | 16 A (B) | 30 mA typ A | Żółty pasek |
| Piekarnik / kuchenka | 6 mm² (3-faz) / 10 mm² (1-faz) | 25-32 A (B) | 30 mA typ A | Czerwony pasek |
| Pralka | 2,5 mm² (Cu) | 16 A (B) | 30 mA typ A | Fioletowy pasek |
| Zmywarka | 2,5 mm² (Cu) | 16 A (B) | 30 mA typ A | Brązowy pasek |
| Pompa ciepła | 2,5 mm² (Cu) / 4 mm² | 16-20 A (C) | 30 mA typ B | Pomarańczowy pasek |
| Ładowarka EV | 6 mm² (Cu) | 25-32 A (B) | 30 mA typ B | Czarny pasek |
| Garaż / warsztat | 2,5 mm² (Cu) | 16 A (B) | 30 mA typ A | Szary pasek |
Przewód o przekroju 1,5 mm² w izolacji PVC ułożony pod tynkiem (metoda A1) przenosi 15 A. Wystarcza to do zabezpieczenia 10 A, co oznacza, że na jednym obwodzie oświetleniowym zmieścisz 12-15 opraw o mocy 60 W. Przewód 2,5 mm² przenosi 21 A pod tynkiem, współgra z bezpiecznikiem 16 A i obsłuży do 8-10 gniazd, o ile nie podłączysz do nich jednocześnie grzałek, czajników i odkurzaczy.

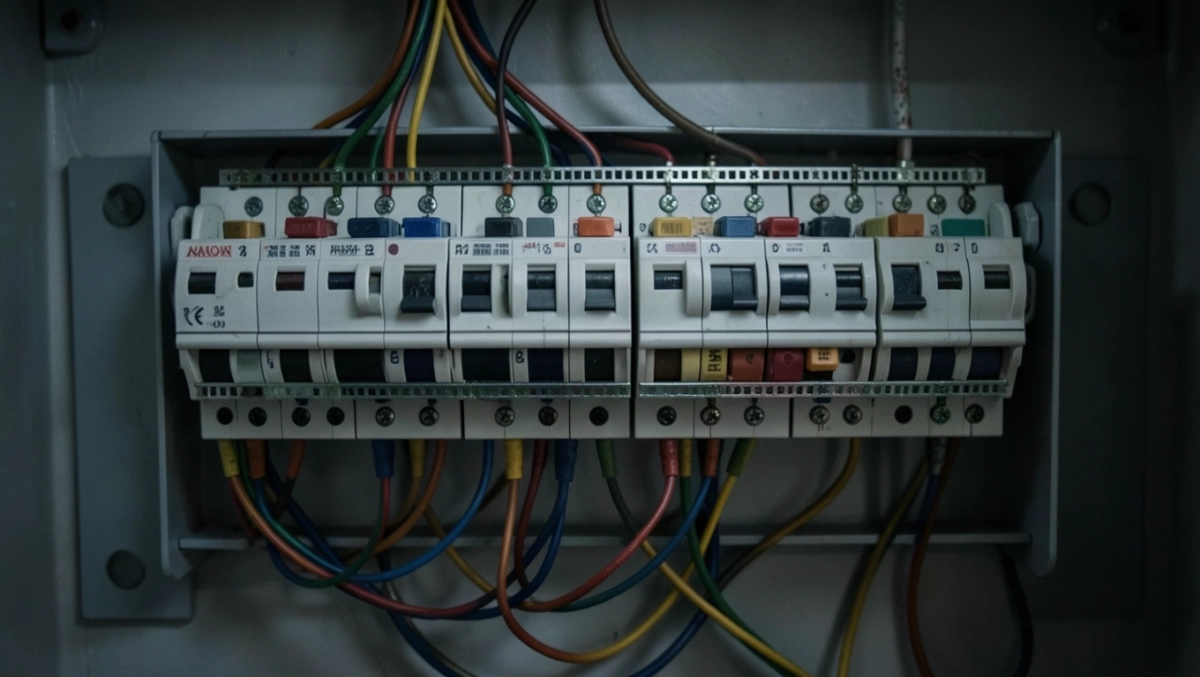

Schemat podłączenia rozdzielnicy zaczyna się od przewodu fazowego (L, brązowy lub czarny) prowadzonego do rozłącznika głównego, stamtąd do ogranicznika przepięć, dalej do wyłączników nadprądowych, a z nich do poszczególnych obwodów. Przewód neutralny (N, niebieski) trafia na listwę zerową, a ochronny (PE, żółto-zielony) na listwę uziemiającą. Wszystkie metalowe obudowy urządzeń, rury wody, kaloryfery i wanna (strefy 1 i 2 w łazience) muszą być połączone z PE to nie „opcjonalne uziemienie", lecz wymóg normy i warunek działania RCD.
Strefy w łazience wymóg bezwzględny
Łazienka to jedyne pomieszczenie, w którym gołe ciało dotyka mokrych powierzchni pod napięciem. Norma wyróżnia cztery strefy. Strefa 0 to wnętrze wanny i brodzika tu nie wolno montować żadnych urządzeń elektrycznych połączonych z siecią. Strefa 1 to przestrzeń nad wanną do wysokości 2,25 m dopuszczalne jedynie oprawy 12 V (SELV) o klasie szczelności IPX4. Strefa 2 obejmuje obszar do 0,6 m od wanny tu można instalować gniazda 230 V, ale wyłącznie z RCD 30 mA i w stopniu ochrony min. IPX4. Strefa 3 zaczyna się 2,4 m od wanny w niej obowiązuje RCD, ale obudowy mogą być standardowe (IP20).
Wentylacja rozdzielnicy bywa pomijana, a to poważny błąd. Każdy moduł pod obciążeniem grzeje się; w zamkniętej, szczelnej obudowie temperatura rośnie o 10-15°C powyżej otoczenia, co obniża żywotność wyłączników i może fałszywie wyrzucać MCB. Zasada jest prosta: maksymalnie 70% wypełnienia obudowy (czyli 36 modułów w obudowie 54-modułowej), otwory wentylacyjne w górnej i dolnej części szafki, a w garażach, kotłowniach i pomieszczeniach wilgotnych obudowa o stopniu ochrony min. IP44.
Rozdzielnica 3-fazowa w domu jednorodzinnym przygotowanie pod PV i EV
Coraz częściej rozdzielnica musi obsłużyć nie tylko odbiorniki, ale i źródła energii. Fotowoltaika oddaje prąd do sieci, ładowarka EV pobiera go z niej, a magazyn energii buforuje nadwyżki. Wszystkie te elementy wymagają dedykowanych obwodów, własnych zabezpieczeń i starannej koordynacji faz.
Inwerter fotowoltaiczny podłącza się przez rozłącznik izolacyjny i wyłącznik nadprądowy dobrany do mocy instalacji (zwykle 25-32 A dla 10 kW). Po stronie AC potrzebny jest ogranicznik przepięć T2 (jeśli T1+T2 jest już na wejściu) oraz zabezpieczenie nadprądowe chroniące kabel od inwertera do rozdzielnicy. Magazyn energii wymaga dodatkowego obwodu z własnym MCB i odpowiednim RCD typ B, jeśli obok działa ładowarka lub pompa ciepła z falownikiem.
Wallbox 11 kW pobiera 16 A na fazę, więc potrzebuje obwodu 3-fazowego z przewodem 5 × 2,5 mm² (lub 5 × 4 mm² przy dłuższych trasach), zabezpieczonego MCB 20 A i RCD typu B. Dlaczego typ B? Ładowarka generuje składowe stałe, których RCD typu A po prostu nie widzi. Próba „oszczędności" poprzez zastosowanie RCD typu A kończy się brakiem ochrony przeciwporażeniowej w najmniej oczekiwanym momencie.
| Element przyszłościowy | Moc | Obwód | Zabezpieczenie | Miejsce w rozdzielnicy |
|---|---|---|---|---|
| Inwerter PV 10 kW | 10 kW | 3-faz, 5 × 4 mm² | MCB 25 A (B) + T2 | Sekcja „źródła" |
| Magazyn energii 10 kWh | 5 kW (ładowanie/rozładowanie) | 1-faz lub 3-faz | MCB 25 A (B) + RCD B | Sekcja „magazynowanie" |
| Wallbox 11 kW | 11 kW | 3-faz, 5 × 2,5 mm² | MCB 20 A (B) + RCD B | Sekcja „EV" |
| Pompa ciepła 9 kW | 9 kW | 3-faz, 5 × 2,5 mm² | MCB 16 A (C) + RCD B | Sekcja „ogrzewanie" |
Rozdzielnica przygotowana pod przyszłość ma wydzieloną sekcję „źródła i magazynowanie" oraz sekcję „odbiorniki dużej mocy". Każda z nich ma własne RCD i własną listwę PE, co pozwala na selektywne odłączanie podczas serwisu i szybkie diagnozowanie usterek. Rezerwa 6-10 wolnych modułów w obudowie wystarczy, żeby za trzy lata dołożyć obwód klimatyzacji, stacji uzdatniania wody czy dodatkowego wallboxa.
Montaż krok po kroku
- Wyłącz napięcie na zasilaniu głównym i zweryfikuj brak napięcia próbnikiem klasy CAT IV.
- Zamocuj obudowę rozdzielnicy w wybranym miejscu (typowo: korytarz, garaż, kotłownia) wysokość 1,1-1,7 m od podłogi do środka szafki.
- Zamontuj szyny DIN, listwy N i PE, rozłącznik główny i ogranicznik przepięć T1+T2.
- Wprowadź przewody zasilające i obwodowe przez przepusty, zostawiając 10-15 cm zapasu na każdym kablu.
- Zainstaluj RCD i MCB, podłącz przewody fazowe do zacisków górnych, a odbiorcze do dolnych.
- Połącz listwę N z przewodami neutralnymi, listwę PE z ochronnymi, wykonaj połączenia wyrównawcze (rury, wanna, kaloryfery).
- Oznacz każdy obwód samoprzylepną etykietą z nazwą pomieszczenia i prądem zabezpieczenia.
- Zamknij obudowę, załącz napięcie, wykonaj pomiary odbiorcze.
? Połączenia wyrównawcze w łazience to nie opcja. Różnica potencjałów między metalową wanną a rurą wody w razie awarii sieci wodociągowej sięga 230 V. Połączenie PE z wanną eliminuje to ryzyko w ciągu milisekund.
Odbiór instalacji i pomiary co musi zrobić elektryk z uprawnieniami
Po zakończeniu montażu instalację czeka odbiór, którego nie wolno pominąć. Osoba z uprawnieniami SEP grupy 2 wykonuje pomiary, sporządza protokół i wystawia oświadczenie o zgodności z projektem oraz normami. Bez tego dokumentu ubezpieczyciel odmówi wypłaty po pożarze, a zakład energetyczny nie założy licznika.
- Impedancja pętli zwarcia (Zs) mierzy zdolność obwodu do odprowadzenia prądu zwarciowego. Wymagana wartość maksymalna zależy od charakterystyki MCB: dla B16 A to około 1,44 Ω, dla C16 A około 0,72 Ω.
- Rezystancja izolacji sprawdza, czy przewody nie mają uszkodzeń. Minimalna dopuszczalna wartość to 0,5 MΩ dla 230 V (norma wymaga ≥ 1 MΩ, ale 0,5 MΩ to bezpieczne minimum eksploatacyjne).
- Test RCD (wyłącznika różnicowoprądowego) przyciskiem testowym i miernikiem prądu zadziałania. RCD 30 mA musi odłączyć zasilanie przy prądzie 15-30 mA w czasie poniżej 300 ms.
- Ciągłość przewodu ochronnego PE potwierdza, że każde gniazdo i oprawa ma poprawne połączenie z uziomem. Rezystancja poniżej 0,5 Ω.
- Sprawdzenie kolejności faz istotne przy zasilaniu 3-fazowym, kuchenkach i wallboxach.
Koszt pomiarów odbiorczych w domu jednorodzinnym to 400-900 zł, w zależności od regionu i liczby obwodów. Ceny rozdzielnicy wraz z wyposażeniem mieszczą się w widełkach 1500-5500 zł: sama obudowa 24-modułowa to 150-300 zł, kompletny zestaw MCB i RCD to 800-1500 zł, ogranicznik przepięć 200-600 zł, a rozdzielnica 3-fazowa z rozłącznikiem głównym wszystko razem oscyluje w granicach 3000-5500 zł.
Najczęstsze pytania inwestorów
Czy mogę rozbudować rozdzielnicę po latach? Tak, pod warunkiem że w obudowie zostały wolne moduły i moc przyłączeniowa na to pozwala. Dołożenie obwodu to kwestia 20-40 minut pracy, ale wymaga wyłączenia napięcia i ponownych pomiarów.
Co z fotowoltaiką i magazynem energii? Wymagają osobnych obwodów, własnych zabezpieczeń i RCD typu B, jeśli współpracują z ładowarką lub pompą ciepła. Wpływają też na dobór inwertera i konieczność uzgodnienia mocy z zakładem energetycznym.
Ile modułów potrzebuję dla domu 150 m²? Minimum to 24 moduły, komfort zapewnia 36 modułów, a pełną rezerwę pod PV, magazyn i EV 48 modułów.
Czy mogę sam złożyć rozdzielnicę? Technicznie tak, prawnie nie. Projekt, montaż i pomiary musi wykonać osoba z uprawnieniami SEP. Samodzielne „składanie" grozi utratą gwarancji sprzętów, odmową wypłaty ubezpieczenia i odpowiedzialnością karną w razie wypadku.
Jaki koszt pełnej rozdzielnicy 3-fazowej? Kompletna szafka 36-modułowa z rozłącznikiem głównym, ogranicznikiem przepięć, RCD, MCB i oznaczeniami kosztuje 3000-5500 zł. Do tego dochodzi robocizna elektryka: 1200-2500 zł za dom jednorodzinny.
Źródła i normy
PN-HD 60364 seria norm dotyczących instalacji elektrycznych niskiego napięcia, w szczególności części 4-41 (ochrona przeciwporażeniowa), 5-523 (dobór przekrojów), 5-534 (ograniczniki przepięć).
Rozporządzenie Ministra Energii z dnia 7 sierpnia 2018 r. w sprawie wymagań eksploatacji, konserwacji i remontów sieci oraz urządzeń elektroenergetycznych (Dz.U. 2018 poz. 1550).
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
Statystyki pożarów budynków mieszkalnych dane Komendy Głównej Państwowej Straży Pożarnej, raporty roczne z lat 2018-2023.
Poradnik „Instalacje elektryczne w budynkach mieszkalnych" Wydawnictwo SEP, seria wydawnictw naukowo-technicznych.
Katalogi i karty katalogowe producentów aparatów modułowych (Hager, Eaton, ABB, Schneider Electric) parametry techniczne MCB, RCD i ograniczników przepięć dostępne na stronach producentów.
