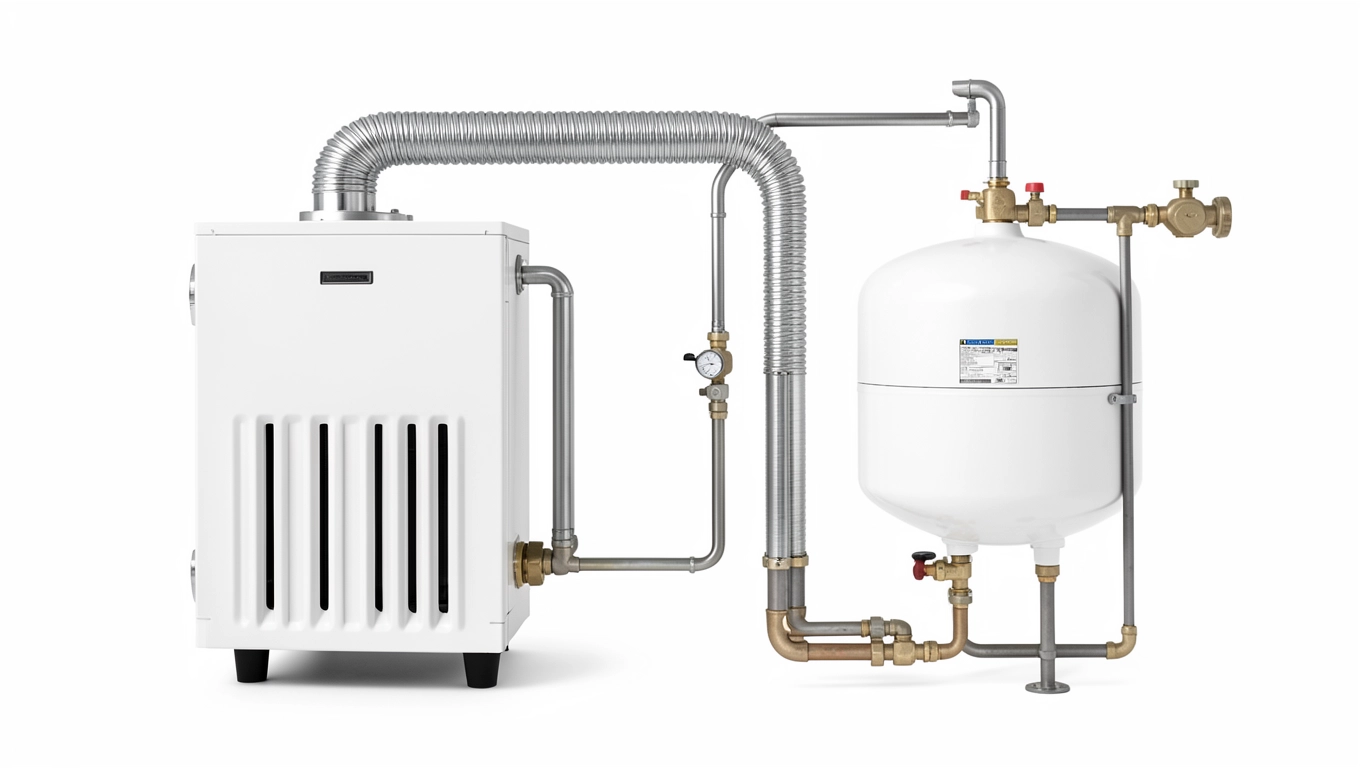

Schemat instalacji CO z kotłem gazowym dwufunkcyjnym

Jednofunkcyjny z zasobnikiem czy może jednak dwufunkcyjny piec gazowy to dylemat, który spędza sen z powodu niejednemu inwestorowi stojącemu przed projektem kotłowni. Schemat instalacji CO z kotłem gazowym potrafi wyglądać na pierwszy rzut oka jak plątanina rur, zaworów i sterowników, wystarczy jednak rozkminić logikę przepływu, by zobaczyć w nim spójny organizm. W domach do 150 m² z dwiema, trzema osobami na co dzień dwufunkcyjny kocioł kondensacyjny zwykle wygrywa, bo zajmuje niewiele miejsca i nie wymaga osobnego pomieszczenia na duży zasobnik ciepłej wody użytkowej. Pytanie brzmi, jak poprowadzić instalację, żeby współpraca ogrzewania podłogowego, grzejników i kranu w łazience nie zamieniła się w codzienną loterię z temperaturą.

• Kocioł dwufunkcyjny z zasobnikiem i bez różnice w schemacie
• Schemat podłączenia kotła gazowego do podłogówki krok po kroku
• Schemat instalacji z kotłem dwufunkcyjnym i grzejnikami klasycznymi
• Dobór mocy kotła dwufunkcyjnego do domu jednorodzinnego
• Wymagania prawne i normy w 2026 roku
• Najczęstsze błędy montażowe, które kosztują inwestora fortunę
• Koszty inwestycyjne w 2026 roku
• Kiedy dwufunkcyjny kocioł gazowy to zły wybór

Kocioł dwufunkcyjny z zasobnikiem i bez różnice w schemacie

Sercem każdego pieca dwufunkcyjnego jest wymiennik płytowy ze stali nierdzewnej, przez który woda użytkowa przepływa w trybie przepływowym. Gdy ktoś odkręca prysznic, zawór trójdrogowy natychmiast przestawia priorytet sterownika z obiegu grzewczego na podgrzew c.w.u. To oznacza, że w tych kilku minutach kaloryfery nie dostają wody, a kocioł pracuje na maksymalnych obrotach, dogrzewając ją do 50-55°C.

Taka filozofia działania ma jedną zasadniczą konsekwencję: jeśli w domu działa jednocześnie prysznic i zmywarka, temperatura w kranie potrafi skakać. Dlatego producenci oferują warianty z wbudowanym zasobnikiem warstwowym o pojemności 40-50 litrów, który gromadzi zapas gorącej wody. Schemat instalacji CO z kotłem gazowym z zasobnikiem różni się od wersji bez niego jednym dodatkowym obiegiem, a komfort rośnie wyraźnie przy czterech, pięciu osobach pod jednym dachem.

Kiedy wystarczy wersja przepływowa

Dwuosobowe gospodarstwo z jedną łazienką i kuchnią zazwyczaj nie odczuje różnicy między wersją z zasobnikiem a bez. Piec dwufunkcyjny podgrzewa wodę w tempie około 12-14 l/min, co przy standardowym natrysku w zupełności wystarcza. Brak zasobnika to mniejsza kotłownia, krótszy czas montażu i niższa cena samego urządzenia, różnica sięga zwykle 1500-3000 zł.

Kiedy zasobnik staje się koniecznością

Dom z dwiema łazienkami, wanna narożna i pralka ustawiona na program 60°C potrafią w ciągu kwadransa zażądać 80-100 litrów ciepłej wody. Tu zasobnik 40-50 l wyrównuje pracę kotła, a użytkownik nie czuje nagłych skoków temperatury. Pamiętać trzeba o jednym: zasobnik wymaga dodatkowego naczynia wzbiorczego dla obiegu c.w.u. oraz zaworu bezpieczeństwa ustawionego na 6 barów.

Schemat podłączenia kotła gazowego do podłogówki krok po kroku

Połączenie kotła kondensacyjnego z ogrzewaniem podłogowym to dziś standard w nowym budownictwie, ale wymaga jednego kluczowego elementu: grupy pompowej z zaworem mieszającym. Podłogówka potrzebuje wody o temperaturze 35-45°C, a kocioł kondensacyjny najefektywniej pracuje przy zasilaniu 55-60°C. Zawór mieszający pobiera część gorącej wody z kotła i miesza ją z wodą powrotną, obniżając temperaturę do wymaganego poziomu.

Bez tego zaworu instalacja albo zamarznie w trybie podłogowym, albo kocioł będzie pracował w niekorzystnym zakresie. W efekcie sprawność spada o 8-12 punktów procentowych, a rachunek za gaz rośnie nieproporcjonalnie do komfortu.

Lista elementów schematu

• Kocioł kondensacyjny dwufunkcyjny o mocy dopasowanej do zapotrzebowania
• Grupa pompowa z zaworem trójdrogowym mieszającym i pompą energooszczędną
• Rozdzielacz ogrzewania podłogowego z przepływomierzami (2-12 obwodów)
• Naczynie wzbiorcze przeponowe o pojemności 18-35 l, dobierane do objętości wody w instalacji
• Zawór bezpieczeństwa 3 bar i manometr kontrolny
• Filtr siatkowy na powrocie oraz odpowietrzniki automatyczne

Sterowanie odbywa się przez regulator pogodowy, który mierzy temperaturę zewnętrzną i dobiera krzywą grzewczą, by temperatura w pomieszczeniach pozostawała stabilna niezależnie od mrozu. Praktyka pokazuje, że brak pogodowego sterowania w domu z podłogówką oznacza przewymiarowanie mocy i cykliczne przegrzewanie pokoi w słoneczne dni.

Parametry pracy, które trzeba ustawić

Temperatura zasilania podłogówki powinna mieścić się w przedziale 35-45°C, a w najzimniejsze dni roku nie przekraczać 50°C. Wyższe wartości powodują dyskomfort (ciepła podłoga odczuwalna jak gorąca), pękanie wylewki i szybszą degradację rur PE-Xa. Różnica między zasilaniem a powrotem w obiegu podłogowym nie powinna przekraczać 5-10 K, co sygnalizuje prawidłowy przepływ.

Schemat instalacji z kotłem dwufunkcyjnym i grzejnikami klasycznymi

Klasyczne grzejniki stalowe lub aluminiowe wymagają wody o temperaturze 55-70°C, by oddać wystarczającą moc przy powierzchni typowej dla salonu czy sypialni. Ten zakres idealnie pokrywa się z optymalnym punktem pracy kotła kondensacyjnego, więc układ staje się prostszy. Wystarczy pompa obiegowa, zawory termostatyczne na każdym grzejniku i naczynie wzbiorcze, bez konieczności stosowania sprzęgła hydraulicznego czy mieszacza.

Kluczowy jest zawór termostatyczny z wkładką zdalnego sterowania (tzw. głowica elektroniczna), który pozwala na integrację z systemem smart home. Bez niego harmonogram grzania trzeba ustawiać ręcznie na każdym grzejniku, co w czteropokojowym domu zamienia się w cotygodniową udrękę.

Projekt obiegu grawitacyjno-pompowego

W starszych instalacjach często spotyka się jeszcze obieg grawitacyjny, w którym woda krąży dzięki różnicy gęstości, bez pompy. Dziś ten wariant wraca do łask jako układ rezerwowy przy przerwie w dostawie prądu. Schemat z kotłem dwufunkcyjnym i grzejnikami pozwala na takie rozwiązanie, jeśli różnica wysokości między kotłem a najwyższym grzejnikiem wynosi minimum 0,5 m, a średnice rur są o jeden rozmiar większe niż w klasycznej instalacji pompowej.

Zawór regulacji różnicy ciśnień

Przy kilku grzejnikach na jednym obiegu montuje się zawór regulacji różnicy ciśnień, zwany popularnie „przepustnicą balansującą". Jego zadanie polega na utrzymaniu stałego spadku ciśnienia niezależnie od pozycji zaworów termostatycznych, co zapobiega szumom w rurach i nierównomiernemu rozkładowi ciepła. W domu do 120 m² zwykle wystarcza jeden taki zawór, powyżej tej powierzchni dobiera się po jednym na każde piętro.

Dobór mocy kotła dwufunkcyjnego do domu jednorodzinnego

Najczęstsza przyczyna kłopotów z instalacją to źle dobrana moc. Zbyt mały kocioł nie dogrzeje domu w mroźny poranek, zbyt duży pracuje w trybie krótkich cykli, tzw. „taktowania", co zużywa palnik i obniża sprawność średnioroczną. Praktyczna reguła mówi, że dla domu o standardowej izolacji (ściana dwuwarstwowa 18 cm, dach 25 cm wełny, okna trójszybowe) zapotrzebowanie wynosi 70-90 W/m², dla budynku pasywnego spada do 30-50 W/m², a w starym, nieocieplonym domu potrafi przekroczyć 150 W/m².

Wzór uproszczony na zapotrzebowanie ciepłej wody wygląda tak: Q [W] = V × ΔT × 0,34, gdzie V to zużycie wody w litrach na godzinę, a ΔT różnica temperatur między wodą zimną (10°C) a użytkową (50°C). Dla prysznica 8 l/min w domu czteroosobowym wychodzi około 9 kW mocy chwilowej tylko na c.w.u., a to oznacza, że kocioł o mocy 24 kW pokryje oba zapotrzebowania jednocześnie.

Tabela doboru mocy dla typowych domów

Wartość w ostatniej kolumnie uwzględnia już zapas na jednoczesne podgrzewanie wody. Moc 24 kW dla domu 120 m² to rozsądny kompromis między komfortem a kosztem zakupu, a jednocześnie bezpieczny margines na najtwardszy mróz w polskiej strefie klimatycznej.

Wymagania prawne i normy w 2026 roku

Każdy kocioł gazowy montowany po 2020 roku musi spełniać normę PN-EN 15502, która określa wymagania bezpieczeństwa, sprawności i emisji spalin. Od 2026 roku obowiązują zaostrzone warunki techniczne WT 2021 w pełnym zakresie, co oznacza, że każde nowe urządzenie grzewcze musi mieć klasę energetyczną minimum A (dla samych kotłów) lub A+ w przypadku systemu ze sterowaniem pogodowym. W praktyce wybór pada na urządzenia kondensacyjne klasy A, bo tradycyjne kotły konwencjonalne zostały wycofane z rynku unijnego.

Klasa ErP (Energy related Products) to nie marketing, lecz konkretna wartość sezonowej sprawności ogrzewania, która dla kotła kondensacyjnego wynosi 90-98%. Dla porównania, kocioł konwencjonalny osiągał 78-84%, co w skali roku oznacza różnicę 15-20% w rachunkach za gaz.

System powietrzno-spalinowy

Kocioł z zamkniętą komorą spalania pobiera powietrze z zewnątrz przez koncentryczną rurę, więc nie jest klasycznym „zasysaczem" z kotłowni. Najpopularniejsze średnice to 60/100 mm (pojedyncza rura) oraz 80/125 mm (wersja rozdzielna), a długość komina powietrzno-spalinowego może sięgać 12 m przy średnicy 80/125. Dłuższe odcinki wymagają wspomagania wentylatorem wywiewnym lub zastosowania rury 110/160 mm.

Wymogi dotyczące kotłowni

Pomieszczenie na kocioł gazowy do 30 kW nie musi być wydzielonym pokojem, wystarczy kuchnia lub korytarz o kubaturze minimum 6,5 m³ i wentylacji nawiewno-wywiewnej. Powyżej 30 kW konieczne jest osobne pomieszczenie z drzwiami otwieranymi na zewnątrz, oknem o powierzchni 0,5 m² oraz kanałem wentylacyjnym o przekroju minimum 200 cm². Instalacja elektryczna w kotłowni wymaga obwodu dedykowanego, zabezpieczenia różnicowoprądowego 30 mA oraz uziemienia o rezystancji poniżej 10 Ω.

Najczęstsze błędy montażowe, które kosztują inwestora fortunę

Brak naczynia wzbiorczego w obiegu c.w.u. to grzech numer jeden, który pojawia się w komentarzach pod artykułami branżowymi regularnie. Woda podgrzewana do 50°C zwiększa objętość o około 2%, a w układzie zamkniętym bez odbiornika ciśnienie rośnie błyskawicznie. Efekt: pęknięcie wymiennika płytowego, zalanie kotłowni i rachunek na 5-8 tysięcy zł za wymianę.

Drugi częsty błąd to bezpośrednie podłączenie grzejnika drabinkowego w łazience do obiegu podłogowego. Grzejnik potrzebuje temperatury 55-65°C, a podłogówka 35-45°C. Wspólny obieg oznacza, że albo podłoga jest chłodna, albo drabinka parzy, a żaden z elementów nie pracuje w optymalnych warunkach.

Brak zaworu zwrotnego na cyrkulacji to błąd, który nie ujawnia się od razu, ale po pół roku powoduje wyraźne straty ciepła w rurach. Woda krąży w obiegu zamkniętym i nawet przy wyłączonych kranach traci 1-2°C na każdym metrze rury, co w domu z 30 metrami instalacji oznacza rachunek wyższy o 200-400 zł rocznie.

Koszty inwestycyjne w 2026 roku

Ceny urządzeń i montażu zmieniają się dynamicznie, ale pewne ramy pozostają stabilne. Sam kocioł dwufunkcyjny kondensacyjny o mocy 24 kW to wydatek 9 000-14 000 zł w zależności od producenta i klasy. Wersja z zasobnikiem 40-50 l kosztuje 13 000-18 000 zł, a model o mocy 30 kW do większego domu sięga 16 000-22 000 zł.

Łączny koszt instalacji grzewczej w domu 120-150 m² z kotłem dwufunkcyjnym, grzejnikami i podłogówką w 2026 roku to przedział 45 000-70 000 zł. Kwota obejmuje materiał i robociznę, ale nie uwzględnia projektu, który w zależności od regionu kosztuje 1 500-3 500 zł.

Kiedy dwufunkcyjny kocioł gazowy to zły wybór

Dom powyżej 180 m², cztery łazienki i sześć osób na co dzień to sygnał, że dwufunkcyjny piec nie podoła. Przy dużym jednoczesnym poborze wody kocioł zaczyna „taktować", czyli włączać się i wyłączać co kilka minut, co skraca żywotność palnika. W takim układzie rozsądniej postawić kocioł jednofunkcyjny z zasobnikiem 200-300 l, który dostarcza wodę stabilnie i bez skoków temperatury.

Drugi scenariusz to dom z instalacją niskotemperaturową opartą wyłącznie na podłogówce, gdzie zapotrzebowanie na c.o. wynosi poniżej 8 kW. Tu kocioł 24 kW pracuje na minimalnym palniku, a jego sprawność sezonowa spada o kilka punktów procentowych. Lepszym wyborem będzie pompa ciepła powietrze-woda lub kocioł kondensacyjny 12-18 kW dopasowany do realnego obciążenia.

Trzecia sytuacja to budynek z rekuperacją i wentylacją mechaniczną, w którym wymagana jest precyzyjna regulacja temperatury w każdym pomieszczeniu. Dwufunkcyjny kocioł gazowy nie współpracuje tak dobrze z systemami strefowymi, bo priorytet c.w.u. zaburza płynność regulacji. Jednofunkcyjny z zasobnikiem i buforem pozwala na niezależne sterowanie obiegami.

Kocioł dwufunkcyjny najlepiej sprawdza się w domu 80-150 m² z dwiema łazienkami, trzema, czterema mieszkańcami i mieszaną instalacją grzewczą. W takim układzie zajmuje niewiele miejsca, kosztuje rozsądnie i dostarcza zarówno ciepło do kaloryferów, jak i wodę do kranu bez większych kompromisów. Decyzja o wyborze wariantu przepływowego lub z zasobnikiem zależy od liczby punktów poboru i nawyków domowników, ale w obu przypadkach schemat instalacji CO z kotłem gazowym pozostaje czytelny i powtarzalny. Przed zakupem warto poprosić projektanta o obliczeniowe zapotrzebowanie cieplne budynku, dobór mocy kotła w oparciu o dane z audytu energetycznego i zwymiarowanie naczynia wzbiorczego według realnej objętości wody w układzie, a nie wartości katalogowych. Tak przygotowana dokumentacja chroni przed przewymiarowaniem, błędami montażowymi i niepotrzebnymi kosztami eksploatacji w kolejnych latach.
