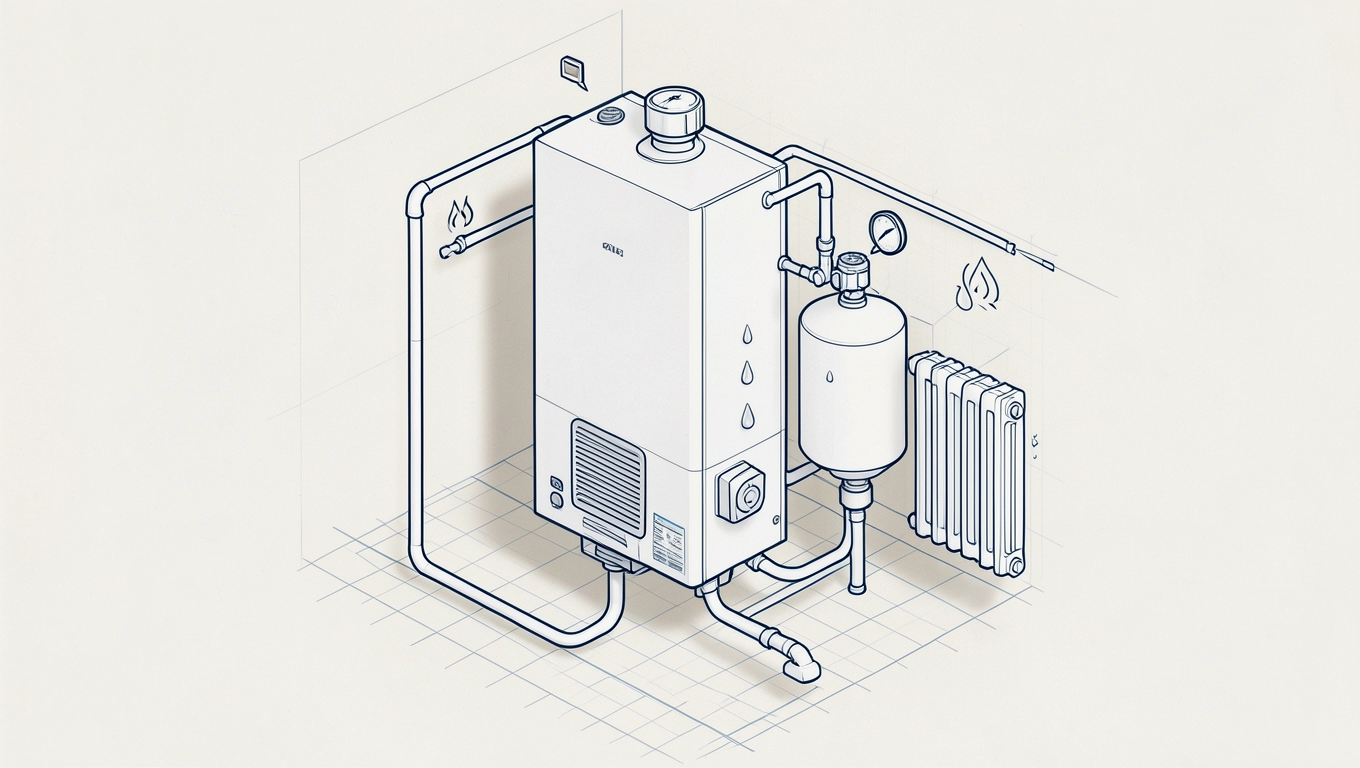

Schemat kotłowni gazowej: 4 sprawdzone warianty dla domu

Schemat kotłowni gazowej bez pompy kotłowej to dziś wybór, który podejmuje się świadomie, a nie z konieczności. Rosnąca popularność kotłów kondensacyjnych, zaostrzone wymogi Ekoprojektu (rozporządzenie UE 813/2013) i coraz lepsza armatura zabezpieczająca sprawiły, że można bezpiecznie projektować instalacje, w których obieg źródła po prostu zostaje połączony szeregowo z obiegiem mieszania, bez sprzęgła hydraulicznego i bez dodatkowej pompy kotłowej. W artykule znajdziesz cztery warianty schematów ideowych dla małych i średnich mocy, zestawienie wymagań 2024+ dla kotłów, praktyczne checklisty montażowe oraz omówienie najczęstszych błędów, które wciąż psują dobrze zaprojektowane instalacje. Tekst powstał z myślą o projektantach, instalatorach i świadomych inwestorach, którzy chcą zrozumieć, dlaczego poszczególne elementy działają tak, a nie inaczej, zanim trafią na budowę.

• Kotłownia gazowa bez pompy kotłowej kiedy to najlepszy wybór
• Schemat z pompą gorącego mieszania jeden i dwa kotły
• Wymagania 2024+ dla kotłów gazowych w schematach ideowych
• Checklista montażowa schematu kotłowni gazowej bez błędów

Kotłownia gazowa bez pompy kotłowej kiedy to najlepszy wybór

Współczesne kotły kondensacyjne o mocy do około 50 kW potrafią pracować ze sprawnością sezonową powyżej 94%, o ile różnica temperatur między zasilaniem a powrotem mieści się w zakresie 5-20 K. To właśnie niska temperatura powrotu, a nie nominalna sprawność, decyduje o realnych oszczędnościach gazu. Kocioł, który widzi wodę wracającą z obiegu grzewczego schłodzoną do 45-50°C, odprowadza znacznie więcej ciepła w kondensacie, zamiast wypychać je kominem.

Schemat bez pompy kotłowej polega na tym, że woda przepływa przez wymiennik kotła pod wpływem ciśnienia wytworzonego przez pompę obiegową umieszczoną po stronie instalacji. Wygląda to pozornie na komplikację, w praktyce upraszcza cały układ. Mniej urządzeń oznacza mniejsze straty ciśnienia, mniejszy hałas oraz niższe koszty serwisu. Zmniejsza się także ryzyko pompowania medium przez wymiennik, gdy ta pompa akurat się zatrzyma.

Zanim wybierzesz wariant bez pompy, upewnij się, że kocioł spełnia dwa warunki techniczne. Po pierwsze musi tolerować niską temperaturę powrotu (producent określa to jako „niska temperatura wody powrotnej" lub wprost wskazuje minimalną wartość, np. 30°C). Po drugie powinien mieć wbudowany automatyczny zawór mieszający lub przynajmniej obsługiwać sterowanie pogodowe, bo bez pompy nie ma fizycznej możliwości wymieszania strumieni w klasycznym sensie.

Granice wydajności i typowe obiekty

Kotły do 30 kW praktycznie zawsze pracują w takim schemacie bez problemu. W przedziale 30-60 kW projektanci zaczynają rozważać sprzęgło, choćby po to, by zyskać bufor objętości. Powyżej 60 kW brak pompy kotłowej staje się ryzykowny, bo wymiennik potrzebuje stabilnego przepływu, którego sam obieg grzewczy przy wielu zaworach termostatycznych nie zawsze gwarantuje.

Zasada działania w jednym zdaniu

Pompa obiegowa tłoczy wodę do zasilania kotła, w wymienniku oddaje ona część ciepła do powrotu, a mieszanie realizuje sam kocioł wewnętrznie przez swoją hydraulikę i algorytm palnika. To rozwiązanie zgodne z PN-EN 15502 oraz filozofią ErP, o ile producent dostarczył pełną dokumentację schematową.

Schemat z pompą gorącego mieszania jeden i dwa kotły

Pompa gorącego mieszania (inaczej pompa mieszająca z zaworem trójdrożnym) to klasyka kotłowni małej i średniej mocy. Umieszcza się ją między zasilaniem z kotła a powrotem, dzięki czemu zawsze można ustawić żądaną temperaturę zasilania niezależnie od warunków pogodowych. Schemat z jednym kotłem korzysta z niej w najprostszej konfiguracji: wyjście z kotła, trójnik, pompa, zawór mieszający, dalej obieg grzewczy.

Przy dwóch kotłach (np. gazowy + olejowy lub dwa gazowe w kaskadzie) schemat rozbudowuje się o kolektor zbiorczy, na którym spotykają się obiegi źródła. Ważne jest zachowanie symetrii hydraulicznej. Równe odcinki rur, identyczne zawory odcinające, ta sama średnica. Inwestorzy często bagatelizują ten detal, a później jeden kocioł pracuje pełną parą, a drugi ledwo się uruchamia. Rozwiązaniem jest montaż zaworów regulacyjnych (np. 3-4 kV) na każdym wyjściu, pozwalających wyrównać opory.

Wariant 1: jeden kocioł z pompą mieszania

Najprostszy schemat: kocioł → pompa obiegowa → zawór mieszający 3-drogowy → obieg grzewczy. Zawór utrzymuje temperaturę zasilania np. 45°C przy 30°C na zewnątrz. Po stronie kotła pracuje jego własna pompa wewnętrzna lub zewnętrzna pompa źródła. Ten wariant jest najtańszy i wystarczy w 80% domów jednorodzinnych.

Wariant 2: dwa kotły z pompami mieszania

Stosowany, gdy potrzebna jest redundancja lub gdy drugie źródło (np. kominek z płaszczem wodnym) ma wspomagać kocioł gazowy. Każde źródło ma własny obieg z pompą, a za kolektorem oba spotykają się na wspólnym zaworze mieszającym. Logika sterowania bywa skomplikowana, bo każde źródło walczy o priorytet, dlatego konieczny jest nadrzędny regulator z algorytmem kaskadowym.

Na co uważać przy pompie mieszania

• Zawór trójdrożny montuj zawsze na powrocie, nie na zasilaniu. Inaczej mieszanie działa niestabilnie i powoduje skoki temperatury.
• Pompa powinna mieć co najmniej 3 prędkości lub sterowanie PWM, bo przy zmiennym oporze (część grzejników zamknięta) trzeba dynamicznie regulować wydajność.
• Pomiędzy pompą a zaworem wstaw króćce pomiarowe do manometru różnicowego. Bez tego nie wyregulujesz instalacji.

Wymagania 2024+ dla kotłów gazowych w schematach ideowych

Rok 2024 nie przyniósł rewolucji prawnej, ale utrwalił trend związany z Ekoprojektem. Od 26 września 2018 r. obowiązuje zakaz wprowadzania na rynek UE kotłów gazowych bez kondensacji dla mocy do 400 kW. W praktyce oznacza to, że każdy nowy kocioł w polskiej kotłowni musi mieć sprawność sezonową η_s ≥ 86% dla ogrzewania i ≥ 82% dla c.w.u. (klasa A lub B w etykiecie energetycznej).

Klasa emisji NO_x ≤ 56 mg/kWh (klasa 6) stała się rynkowym standardem, a nie opcją. Producenci, którzy oferują kotły klasy 5, w 2024 r. w zasadzie wycofują się z rynku europejskiego. Warto to sprawdzić przed zakupem, bo starsze urządzenia magazynowane w hurtowniach mogą jeszcze pojawiać się w ofertach.

Odporność na niską temperaturę powrotu

Kotły kondensacyjne projektuje się tak, by woda mogła wracać do wymiennika schłodzona nawet do 27°C. To kluczowe przy schematach bez pompy, gdzie nie ma mieszania z gorącym strumieniem. W dokumentacji technicznej szukaj parametru „minimalna temperatura wody powrotnej" lub bardziej ogólnego sformułowania: przystosowany do pracy bez pompy kotłowej. Każdy producent podaje to wprost w instrukcji montażu.

Zawory i armatura zabezpieczająca

Zawór bezpieczeństwa o ciśnieniu otwarcia 3 bar (kotły do 100 kW) montuje się na zasilaniu, jak najbliżej kotła. Naczynie wzbiorcze dobiera się na podstawie pojemności instalacji, wykorzystując wzór z PN-EN 12828. Dla typowej instalacji 150 l w układzie zamkniętym potrzebujesz naczynia 18-24 l. Zawór antyskażeniowy typu EA chroni wodę użytkową przed wtórnym zanieczyszczeniem. Jest obowiązkowy, gdy obieg c.w.u. nie jest oddzielony od obiegu grzewczego.

Schemat ideowy obiegu c.w.u.

Ciepła woda użytkowa w domu jednorodzinnym najczęściej powstaje w podgrzewaczu pojemnościowym 150-300 l, zasilanym wężownicą podłączoną do źródła. Cyrkulacja c.w.u. jest opcjonalna, ale w domach z kuchnią i łazienką oddalonymi od kotłowni o więcej niż 8 m praktycznie konieczna. Pompa cyrkulacyjna 25-40 W wystarcza, a timer uruchamia ją tylko w określonych godzinach, by nie marnować ciepła.

Checklista montażowa schematu kotłowni gazowej bez błędów

Najlepszy projekt można zepsuć na budowie, dlatego warto traktować montaż jak osobny proces inżynieryjny. Poniżej krótka, brutalnie konkretna checklista, którą można wydrukować i powiesić nad stołem z narzędziami.

Najczęstsze błędy w schematach kotłowni gazowych

Brak zaworu antyskażeniowego EA przy podgrzewaczu c.w.u. to numer jeden polskich list serwisowych. Drugie miejsce zajmuje pompa mieszania zamontowana na zasilaniu zamiast na powrocie. Trzecie: sprzęgło hydrauliczne wstawione bez sensu, gdy obiegi grzewcze mają identyczne opory. Zamiast upraszczać, dodaje kolejne urządzenie i nowe punkty serwisowe.

Bufor i sprzęgło kiedy naprawdę potrzebne

Bufor ciepła (zbiornik 100-500 l) warto stosować, gdy kocioł gazowy współpracuje ze źródłem stałym (kominek, kocioł na pelety) lub gdy instalacja ma bardzo zmienny rozbiór ciepła. Sprzęgło hydrauliczne rozdziela obieg źródła od obiegu instalacji, dzięki czemu można niezależnie regulować przepływy. Jego zastosowanie w domach jednorodzinnych bywa przesadą, ale w obiektach komercyjnych powyżej 100 kW staje się koniecznością.

Zgodność schematu z przepisami

Ponieważ kotłownia gazowa jest instalacją podlegającą odbiorowi przez uprawnionego instalatora i zakład gazowniczy, schemat ideowy musi być zgodny z Warunkami Technicznymi (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późn. zm.) oraz z PN-EN 1775 (instalacje gazowe budynków). Dokumentację powykonawczą przechowuj przez cały okres użytkowania budynku, bo przy każdej modernizacji urzędnik może o nią zapytać.

Dobór mocy i liczby obiegów

Moc źródła dobieraj do bilansu cieplnego budynku, nie do kubatury. W nowym domu pasywnym o powierzchni 150 m² wystarczy kocioł 6-8 kW. W starszym budynku nieocieplonym ta sama powierzchnia wymaga 18-24 kW. Liczba obiegów grzewczych (grzejniki, podłogówka, klimakonwektory) wpływa na dobór pompy i średnicę rur. Jeden obieg + bez pompy = najprościej. Dwa obiegi o różnych temperaturach zawsze wymagają mieszania.

Armatura, czujniki i automatyka

Termomanometry pokazują stan pracy, ale w nowoczesnych schematach to czujniki elektroniczne (Pt1000, Pt500) decydują o działaniu algorytmów. Czujnik temperatury zewnętrznej umieszcza się na ścianie północnej, w cieniu, najlepiej 2,5 m nad gruntem. Czujnik temperatury zasilania wchodzi w króciec na rurze wychodzącej z kotła, czujnik c.w.u. w tuleję podgrzewacza. Sterownik powinien mieć algorytm pogodowy i funkcję antyblokady pompy (krótki rozruch co 24 h w lecie).

Dobór rur i izolacji

Rury miedziane 22×1 mm lub stalowe 1" wystarczają do mocy do 30 kW. Powyżej 35 kW przechodzi się na 28×1,5 mm (Cu) lub rury stalowe DN 32. Izolacja termiczna rur to wymóg WT (grubość minimum 20 mm dla rur w nieogrzewanych pomieszczeniach). Bez izolacji schemat traci około 2-4% sprawności rocznie, co przy gazie ziemnym oznacza kilkaset złotych straty.

Schemat ideowy kotłowni gazowej to nie rysunek artystyczny, lecz instrukcja działania układu hydraulicznego. Każdy zawór, pompa i czujnik musi znaleźć się na nim dlatego, że pełni konkretną funkcję fizyczną, a nie dlatego, że tak kiedyś rysował to projektant. Jeśli element nie wnosi żadnej wartości w danym wariancie, lepiej go pominąć. Dobry schemat jest możliwie prosty, czytelny i odpowiada rzeczywistej konfiguracji, a nie jej wyidealizowanej wersji.

Źródła i normy: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl); PN-EN 12828 (naczynia wzbiorcze w instalacjach grzewczych); PN-EN 15502 (kotły gazowe centralnego ogrzewania); Rozporządzenie UE 813/2013 (Ekoprojekt, etykietowanie kotłów); PN-EN 1775 (instalacje gazowe budynków); materiały edukacyjne z portalu instalator.pl oraz forum.muratordom.pl (stan wiedzy na 2024 r.).
