Kluczowe komponenty zamkniętego obiegu CO

Układ zamknięty różni się od otwartego jedną fundamentalną cechą: woda grzewcza krąży w hermetycznej pętli, a jej objętość zmienia się w miarę wzrostu temperatury. Ta pozornie prosta zasada wymusza obecność kilku elementów, bez których instalacja albo nie zadziała, albo co gorsza doprowadzi do awarii.

Sercem systemu pozostaje kocioł co, który w wariancie zamkniętym musi wytrzymywać ciśnienie robocze rzędu 1,5-2,0 barów przy temperaturach sięgających 90°C na zasilaniu. Wyobraź sobie sytuację, gdy termostat zmieni nastawę z 65 na 75°C objętość wody wzrośnie o około 2,4%, a ciśnienie w zamkniętym obiegu pójdzie ostro w górę, jeśli nie zadziała zawór bezpieczeństwa ustawiony na 2,5 bara.

Naczynie wzbiorcze stanowi bufor absorbcyjny dla termicznie rozszerzającej się cieczy. Dobór pojemności nie jest arbitralny dla instalacji do 25 kW przyjmuje się minimalnie 10 litrów pojemności wzbiorczej, natomiast dla mocy rzędu 35-50 kW potrzeba już zbiornika 18-24 litrów. Zależność ta wynika z fizycznej prawidłowości: im większa masa wodna w obiegu, tym większa zmiana objętości przy tym samym przyroście temperatury.

Zawór mieszający trój- lub czterodrogowy spełnia rolę regulatora temperatury powrotnej. Bez niego kocioł na paliwo stałe pracowałby z kondensacją w komorze spalania, co drastycznie skraca żywotność wymiennika i generuje korozję. Mechanizm jest prosty: zawór odczytuje temperaturę na zasilaniu, a następnie doładowuje do obiegu schłodzoną wodę z powrotu, utrzymując różnicę temperatur na poziomie 15-20°C między zasilaniem a powrotem.

Pompa obiegowa wymusza ruch wody w zamkniętym pierścieniu, pokonując opory hydrauliczne rur i kształtek. Dobór parametrów przepływu opiera się na wzorze Q = P/(ΔT × 4186), gdzie P oznacza moc kotła w watach, a ΔT żądaną różnicę temperatur. Dla kotła 20 kW i ΔT równego 15°C uzyskujemy przepływ około 0,32 l/s, co przekłada się na pompę o wysokości podnoszenia 1,5-3,0 m słupa wody dla typowego domu jednorodzinnego.

Armatura bezpieczeństwa obejmuje zawór ciśnieniowy, odpowietrznik automatyczny i manometr. Zawór ciśnieniowy musi być ustawiony na wartość nie wyższą niż maksymalne ciśnienie robocze kotła najczęściej 2,5 bara. Odpowietrznik montuje się w najwyższym punkcie instalacji, ponieważ gromadzące się powietrze tworzy korki uniemożliwiające prawidłowy obieg.

Projektowanie i wytyczne normowe dla schematu CO

Normy projektowe nakazują uwzględnienie kilku warstw analizy, zanim pierwszy rysunek trafi na deskę kreślarską. Podstawą pozostaje PN-EN 12828, która precyzuje wymagania dotyczące projektowania instalacji centralnego ogrzewania. Zgodnie z tą normą schemat instalacji co w układzie zamkniętym musi zawierać dokładne oznaczenia ciśnień roboczych, temperatur obliczeniowych oraz charakterystyk armatury.

Obliczenia hydrauliczne rozpoczynają się od wyznaczenia zapotrzebowania ciepła dla każdego pomieszczenia. Następnie projektant rozkłada opory ciśnieniowe na poszczególnych odcinkach, sumuje je i dobiera pompę o odpowiedniej charakterystyce. Pominięcie tego kroku prowadzi do niedogrzewania odległych pomieszczeń zjawisko, które użytkownicy często tłumaczą słabą izolacją, podczas gdy winą jest źle dobrana pompa obiegowa.

Średnice rur dobiera się na podstawie prędkości przepływu. Dla rur stalowych przyjmuje się zakres 0,3-0,8 m/s jako optimum, natomiast dla rur miedzianych i tworzywowych granica ta przesuwa się do 0,5-1,2 m/s. Niższe prędkości generują osady i zanieczyszczenia, wyższe powodują hałas i erozję ścianek rur. Praktyczny przykład: dla przepływu 0,32 l/s rura stalowa Ø 22 mm osiąga prędkość 0,54 m/s, co mieści się w bezpiecznym przedziale.

Izolacja termiczna przewodów to aspekt często bagatelizowany, a obecny w normach PN-EN ISO 12241. Przewody biegnące przez pomieszczenia nieogrzewane muszą mieć izolację grubością równą co najmniej połowie średnicy zewnętrznej rury, nie mniej jednak niż 20 mm dla rur do Ø 35 mm. Brak izolacji oznacza straty rzędu 30-40 W na każdy metr bieżący nieizolowanego przewodu to realne pieniądze w skali sezonu grzewczego.

Rozplanowanie trasy przewodów wymaga uwzględnienia kompensacji wydłużeń termicznych. Dla stali przy współczynniku rozszerzalności 12 µm/(m·K) i różnicy temperatur 70°C wydłużenie wynosi 0,84 mm na każdy metr bieżący. Miedź rozszerza się jeszcze bardziej 16 µm/(m·K) przy identycznej różnicy temperatur daje 1,12 mm/m. Odpowiednie uchwyty ze swobodą przesuwu oraz złącza kompensacyjne zapobiegają naprężeniom prowadzącym do pęknięć.

Czy Twój aktualny projekt uwzględnia strefowość? Sterowanie strefowe pozwala obniżyć temperaturę w nieużywanych częściach domu, redukując zużycie paliwa o 10-15%. Realizuje się to za pomocą zaworów termostatycznych na poszczególnych obiegach lub rozdzielaczy strefowych z osobnym sterowaniem temperatury w każdej strefie.

Weryfikacja zgodności z przepisami i normami na rok 2026

Rok 2026 przyniósł istotne zmiany w regulacjach dotyczących kotłów na paliwo stałe, co bezpośrednio wpływa na schemat instalacji co w układzie zamkniętym. Rozporządzenie w sprawie wymagań dla budynków i ich usytuowania nakłada obowiązek stosowania źródeł ciepła o sprawności minimum 85% dla modernizowanych instalacji. Dla nowych obiektów wymóg ten wzrasta do 90%.

Norma PN-EN 303-5, która klasyfikuje kotły na paliwo stałe według klas efektywności, została zaktualizowana o wyższe progi emisyjne. Od 2026 roku kotły muszą spełniać wymagania klasy 5, co oznacza limit emisji pyłu na poziomie 20 mg/m³ dla pelletów i 40 mg/m³ dla koksu. Kotły niespełniające tych norm nie mogą być instalowane w nowych budynkach.

Przepisy unijne, w szczególności dyrektywa ErP dotycząca ekoprojektu, nakazują wyposażenie kotłów powyżej 20 kW w moduły komunikacyjne umożliwiające integrację z systemami zarządzania budynkiem. W praktyce oznacza to konieczność uwzględnienia w schemacie instalacji gniazd komunikacyjnych i regulatorów z funkcją modulacji mocy, które dostosowują wydajność kotła do aktualnego zapotrzebowania.

Obowiązek zamontowania zaworu mieszającego przy kotle na paliwo stałe wynika wprost z przepisów przeciwpożarowych. Dla kotłów na drewno czy pellet minimalna temperatura powrotu to 55°C, aby uniknąć kondensacji spalin w wymienniku. Zawór mieszający z siłownikiem i czujnikiem temperatury realizuje to automatycznie, bez konieczności ręcznej regulacji przez użytkownika.

Sprawdzenie szczelności instalacji przed uruchomieniem to nie formalność to wymóg normy PN-EN 14336. Próba ciśnieniowa powinna wynosić 1,5-krotność ciśnienia roboczego, nie mniej jednak niż 4 bary przez minimum 30 minut. Spadek ciśnienia nie może przekroczyć 0,6 bara w tym czasie, w przeciwnym razie należy zlokalizować nieszczelność i powtórzyć test.

W przypadku instalacji z kotłem na paliwo stałe o mocy powyżej 50 kW obowiązkowe jest zainstalowanie systemu automatycznego zrzutu ciepła. Zbiornik buforowy o pojemności co najmniej 20 litrów na każdy kilowat mocy kotła magazynuje nadmiar energii, który następnie trafia do podgrzewania ciepłej wody użytkowej lub ogrzewania rezerwowego. To rozwiązanie chroni przed przegrzaniem w sytuacjach awaryjnych.

Przykład schematu podłączenia kotła w systemie zamkniętym

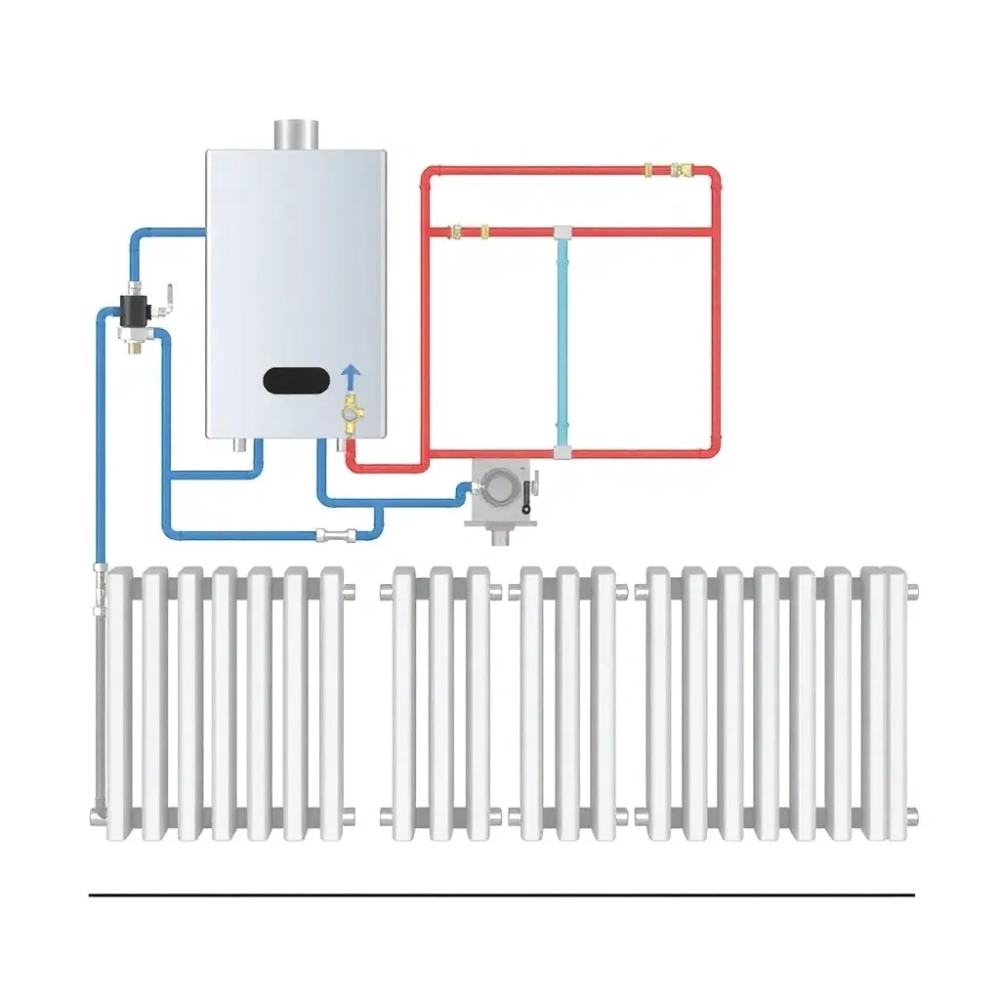

Schemat instalacji co w układzie zamkniętym z kotłem na paliwo stałe przedstawia konkretną sekwencję połączeń, gdzie każdy element ma swoje logiczne miejsce. Kocioł łączy się z dolnym króćcem zasilającym, który kieruje wodę do rozdzielacza górnego. Stamtąd przewody rozchodzą się do poszczególnych obiegów grzewczych każdy wyposażony w zawór termostatyczny na powrocie.

Naczynie wzbiorcze montowane jest tuż przy kotle, najlepiej na tym samym pionie, co eliminuje efekt grawitacyjnego samopompowania przy różnicy temperatur. Ciśnienie wstępne naczynia ustawia się na wartość równą ciśnieniu statycznemu instalacji podzielonemu przez 0,8 dla budynku dwukondygnacyjnego z wysokością 7 metrów daje to około 0,9 bara ciśnienia wstępnego.

Zawór mieszający trójdrogowy włącza się w obieg kotła w taki sposób, aby część wody z powrotu była domieszewana do zasilania. Czujnik temperatury umieszczony na króćcu powrotnym wysyła sygnał do siłownika, który przymyka lub otwaca przepływ schłodzonej wody. Rezultatem jest utrzymanie temperatury powrotu na poziomie minimum 55°C dla kotłów na drewno i 60°C dla koksu.

Pompa obiegowa umieszczana jest na przewodzie powrotnym, tuż przed kotłem chłodniejsza woda zmniejsza ryzyko kawitacji na wirniku. Dobór pompy o wysokości podnoszenia 2,5 m słupa wody i przepływie 0,35 l/s zaspokaja potrzeby domu o powierzchni 150 m² z kotłem 18 kW. Warto zainwestować w pompę z regulacją obrotów, która dostosowuje wydajność do aktualnego zapotrzebowania.

Zawór bezpieczeństwa 2,5 bara instaluje się bezpośrednio na wyjściu z kotła lub na rozdzielaczu. Odpływ z zaworu musi być wyprowadzony do kanalizacji nie wolno go zamykać ani kierować do pojemnika, ponieważ w sytuacji awaryjnej może wystąpić ciągły wypływ gorącej wody. Średnica rury odpływowej nie może być mniejsza niż średnica nominalna zaworu.

Manometr z podziałką do 4 barów oraz termometr na zasilaniu i powrocie stanowią minimalne wyposażenie kontrolne. Ciśnieniomierz pozwala wykryć spadek ciśnienia sygnalizujący nieszczelność, a termometr kontrolować różnicę temperatur. Optymalna różnica 15-20°C świadczy o prawidłowo dobranym przepływie i wydajności wymiennika kotła.

Kompletna dokumentacja powykonawcza obejmuje schemat aksonometryczny z wymiarami, protokoły prób ciśnieniowych, świadectwa jakości zastosowanych materiałów oraz instrukcję obsługi kotła. Brak takiej dokumentacji może skutkować odmową odbioru instalacji przez inspektora budowlanego i uniemożliwia uzyskanie dotacji z programów wspierających modernizację systemów grzewczych.
