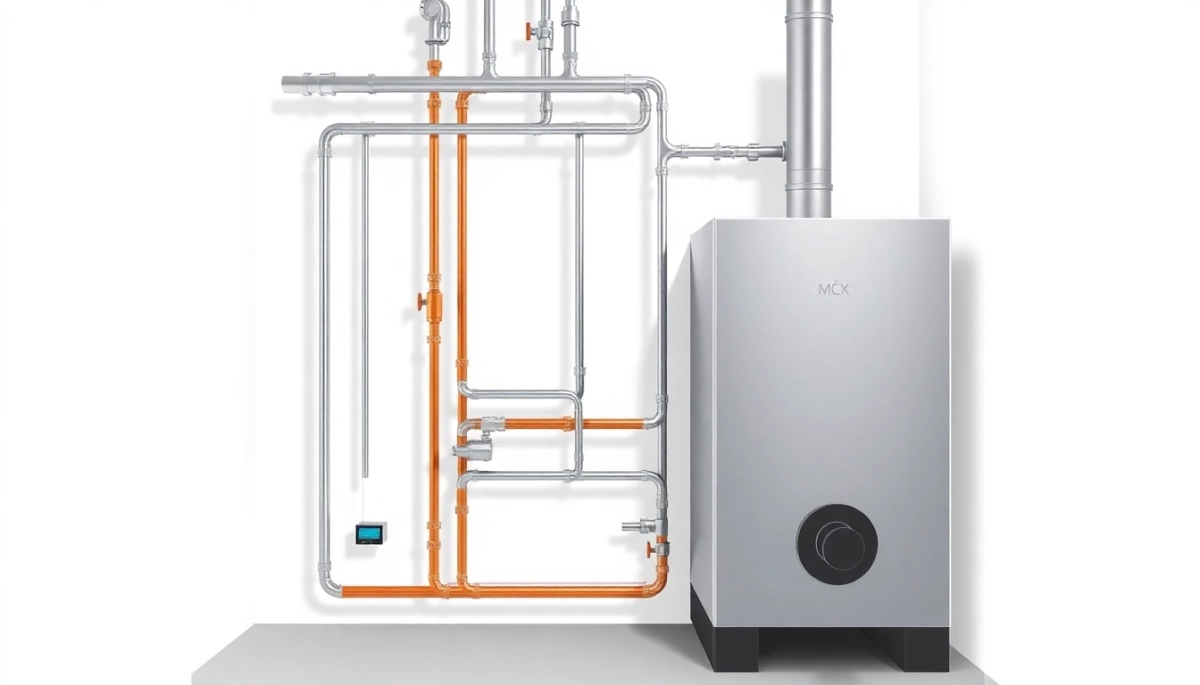

Schemat instalacji CO z bojlerem w domu

Podłączenie bojlera do pieca jak to działa

Schemat instalacji co z bojlerem opiera się na jednej prostej zasadzie: kocioł grzeje wodę, która albo płynie do grzejników, albo po skierowaniu przez zawór trójdrogowy do wężownicy bojlera. Zawór trójdrogowy decyduje o priorytecie, więc to od niego zależy, czy pierwszeństwo ma ciepła woda użytkowa, czy kaloryfery w salonie.

• Podłączenie bojlera do pieca jak to działa
• Zawór trójdrogowy i naczynie przelewowe w układzie z bojlerem
• Najczęstsze błędy w instalacji CO z bojlerem

W układzie z priorytetem CWU bojler nagrzewa się do ustawionej temperatury, a dopiero potem ciepło trafia do obiegu grzewczego. Gdy czujnik temperatury w bojlerze zarejestruje spadek np. po zużyciu gorącej wody podczas kąpieli zawór przekierowuje strumień z powrotem na wężownicę. Dzięki temu użytkownik nie zostaje z zimną wodą w środku zimy, a instalacja działa w cyklu priorytetowym, który fizycznie odpowiada logice zaworu.

W domach z zasobnikiem stojącym obok kotła często rezygnuje się z trójdrożnego zaworu na rzecz pompy ładującej. Taki obieg CWU działa równolegle z obiegiem grzewczym, a sterownik decyduje, kiedy załączyć pompę bojlera. Różnica polega na ciśnieniu pompa wtłacza wodę do wężownicy pod stałym ciśnieniem około 1,5-2 bar, podczas gdy zawór wykorzystuje naturalną różnicę ciśnień w układzie zamkniętym. Oba warianty spełniają tę samą funkcję, choć różni je czas reakcji i koszt wykonania.

Przepływ wody w takim schemacie zawsze zaczyna się od pompy obiegowej. Woda wychodzi z kotla w temperaturze zasilania (zwykle 55-70°C), przechodzi przez filtr siatkowy, trafia do zaworu, a stamtąd do bojlera albo do rozdzielacza grzejników. Na powrocie mamy zawór zwrotny, który blokuje cofanie się gorącej wody do zimnego obiegu szczególnie przy pracy na podłogówkę.

Kluczowy element decyzyjny stanowi termostat bojlera. To mały czujnik kapilarny lub elektroniczny, który porównuje temperaturę w zasobniku z nastawą (np. 55°C) i wysyła sygnał do sterownika kotła. Jeśli woda w bojlerze spadnie o 5°C poniżej zadanej, sterownik zamyka obwód grzejników i otwiera obieg CWU.

Całość zamyka naczynie wzbiorcze o pojemności dobranej do kubatury instalacji zwykle 18-25 litrów dla domu 120 m². Pochłania ono wzrost ciśnienia wywołany rozszerzalnością cieplną wody, więc bez niego zawór bezpieczeństwa otwierałby się przy każdym rozpaleniu kotła.

Zawór trójdrogowy i naczynie przelewowe w układzie z bojlerem

Zawór trójdrogowy w instalacji z bojlerem pełni rolę zwrotnicy hydraulicznej. Ma trzy przyłącza: zasilanie z kotła, wyjście do grzejników i wyjście do wężownicy bojlera. W pozycji CWU zamyka drogę do kaloryferów i otwiera ją do bojlera; w pozycji CO działa odwrotnie.

Napęd zaworu może być elektryczny (sterowany sygnałem 230 V z kotła) albo termostatyczny działający bez prądu, na bazie różnicy temperatur. Napędy termostatyczne sprawdzają się w kotłowniach bez automatyki pogodowej, bo reagują samoczynnie. Napędy elektryczne dają szybszą reakcję (ok. 10-15 s) i można je podłączyć do regulatora z priorytetem CWU w menu serwisowym.

Średnica przyłączy zaworu musi odpowiadać średnicy rur w obiegu. W domach jednorodzinnych najczęściej stosuje się zawory DN 25 (1") dla mocy kotła do 24 kW oraz DN 32 (5/4") powyżej tej wartości. Zbyt mały zawór przy dużym przepływie powoduje szum i spadek ciśnienia, który objawia się głośną pracą instalacji i nierównomiernym grzaniem piętra.

Naczynie przelewowe w odróżnieniu od wzbiorczego montuje się w instalacjach otwartych. Wygląda jak otwarty zbiornik umieszczony najwyżej w budynku, zwykle na strychu lub w kotłowni. Jego zadanie polega na przyjęciu nadmiaru wody, gdy ciśnienie przekroczy bezpieczną wartość. Woda gotuje się w kotle przy 100°C, zwiększa swoją objętość, a naczynie przelewowe pochłania ten wzrost.

W nowoczesnych domach coraz częściej zastępuje się naczynie otwarte zamkniętym naczyniem wzbiorczym. Powód jest prosty: brak kontaktu wody z powietrzem oznacza mniejsze straty ciepła i brak korozji przez tlen. Instalacja zamknięta wymaga jednak zaworu bezpieczeństwa o ciśnieniu otwarcia 3 bar w starszych układach otwartych ten element nie występuje.

Rurka przelewowa z naczynia otwartego musi mieć co najmniej 25 mm średnicy i widoczny wylot do kratki ściekowej albo do pojemnika tak, by w razie awarii woda nie zalała pomieszczenia. W praktyce widuje się niechlujne wykonania, gdzie rurka kończy się tuż nad kotłem, co w razie przegrzania kończy się zalaniem kotłowni.

Najczęstsze błędy w instalacji CO z bojlerem

Najpoważniejszy błąd to brak zaworu zwrotnego między obiegiem CWU a grzejnikami. Bez niego gorąca woda z bojlera cofa się do kaloryferów podłogowych ustawionych na 35°C, podnosząc ich temperaturę i tracąc energię. W konsekwencji kocioł musi pracować dłużej, a rachunek za gaz rośnie nawet o 15-20% rocznie.

Równie częsty problem to źle dobrana pojemność naczynia wzbiorczego. Wzór na dobór uwzględnia moc kotła, pojemność instalacji i ciśnienie wstępne jeśli instalator pominął którykolwiek parametr, ciśnienie w układzie oscyluje powyżej 2,5 bar i zawór bezpieczeństwa zaczyna kapie. Kapiący zawór oznacza, że membrana naczynia jest zbyt mała i wymaga wymiany.

Brak filtra siatkowego przed pompą obiegową to kolejna klasyczna pomyłka. Zanieczyszczenia z instalacji zwłaszcza opiłki żelaza z montażu osiadają na wirniku pompy i powodują jej hałaśliwą pracę oraz szybsze zużycie łożysk. Filtr czyszczony raz w roku wystarcza, by pompa pracowała cicho przez dekadę.

Montaż bojlera bez zaworu spustowego oznacza, że przy wymianie grzałki albo płukaniu zasobnika trzeba spuszczać całą wodę z instalacji. Zawór spustowy ½" zamontowany na najniższym punkcie obiegu CWU rozwiązuje ten problem można wtedy opróżnić bojler w 15 minut bez reszty układu.

Brak izolacji termicznej rur CWU prowadzi do strat rzędu 8-12% ciepła na każdym metrze rury wychodzącej z kotłowni. Otulina Armaflex o grubości 13 mm zmniejsza te straty do poziomu poniżej 2%, a jej koszt zwraca się w ciągu dwóch sezonów grzewczych.

Podłączenie bojlera do instalacji bez zaworu mieszającego skutkuje zbyt gorącą wodą w kranie powyżej 65°C istnieje ryzyko poparzenia. Zawór mieszający termostatyczny stabilizuje temperaturę wyjściową na 55°C, niezależnie od tego, jak gorąco pracuje kocioł.

Zbyt mała średnica rury zasilającej bojler powoduje głośny przepływ i nierównomierne nagrzewanie zasobnika. Dla bojlera 200 litrów potrzebna jest rura minimum 22 mm (PE-Xc) albo ¾" miedziana. Mniejsze przekroje działają, ale przy dużym poborze CWU (np. podczas jednoczesnego prysznica i zmywania) ciśnienie wody spada o 0,3-0,5 bar.

Ostatni częsty błąd to rezygnacja z zaworu bezpieczeństwa na bojlerze. Bez niego ciśnienie wzrostowe przy awarii zaworu trójdrogowego rozrywa wężownicę albo sam zasobnik. Zawór 6 bar na króćcu CWU to absolutne minimum, które kosztuje 40-60 zł, a oszczędność na nim oznacza ryzyko zalania kotłowni przy każdym większym skoku ciśnienia w sieci wodociągowej.

Przy okazji warto pamiętać o normie PN-HD 60364, która reguluje rozdzielnie elektryczne w kotłowni nawet jeśli sama instalacja CO nie wymaga projektu, sterowanie kotłem i pompami podlega tej normie. Uziemienie kotła i przewód ochronny PE to obowiązkowy element każdej kotłowni, niezależnie od tego, czy stoi w niej bojler, czy nie.

Źródła danych i podstawy prawne: PN-91/B-02413 Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego; PN-EN 12828 Instalacje ogrzewcze w budynkach; Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Strona: isap.sejm.gov.pl. Dane techniczne zaworów, pomp i naczyń wzbiorczych oparte na kartach katalogowych producentów armatury grzewczej (publikacje branżowe 2022-2024, np. portal rynekinstalacyjny.pl).
