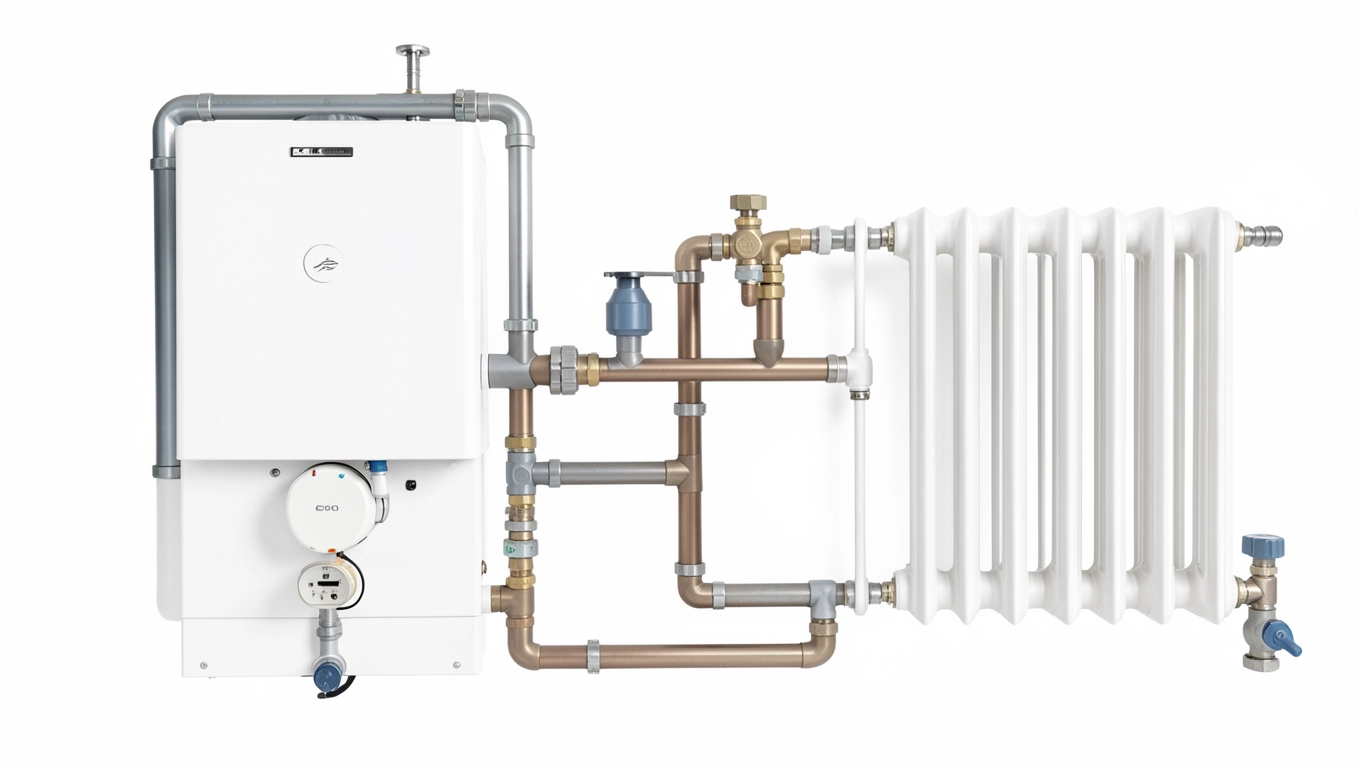

Jaki schemat instalacji CO i dobór średnic rur wybrać na 2026 rok?

Planując modernizację lub nową instalację centralnego ogrzewania, właściciel domu szybko odkrywa, że schemat instalacji CO z właściwymi średnicami rur decyduje o komforcie cieplnym i rachunkach za opał. W przypadku kotła pellet o mocy 16 kW błąd w doborze przekroju może oznaczać albo nadmierny szum w rurociągach, albo wolno reagujące grzejniki. Poniższy poradnik przekracza powierzchowne tabelki pokazuje, jak fizyka przepływu i zasady hydrauliki przekładają się na konkretne wymiary rur, które można zastosować w otwartym układzie z wymuszonym obiegiem.

• Dobór średnic rur w zależności od mocy kotła i strefy ogrzewania
• Rozdzielacz i stopniowanie rur jak poprawnie zaprojektować
• Izolacja i prowadzenie rur w otwartym systemie CO
• Pompy obiegowe i ciśnienie jak dobrać dla optymalnego przepływu
• Schemat instalacji CO średnice rur (Pytania i odpowiedzi)

Dobór średnic rur w zależności od mocy kotła i strefy ogrzewania

Moc 16 kW generuje strumień ciepła, który woda musi przetransportować do odbiorników. Przy założeniu ΔT = 20 °C woda o gęstości 1 kg/l osiąga przepływ rzędu 0,7 m³/h (lub 0,2 l/s). Aby utrzymać prędkość cieczy poniżej 1 m/s granicy, powyżej której pojawia się szum i erozja wewnętrzna przekrój rury musi odpowiadać przynajmniej 35 mm średnicy wewnętrznej.

Od kotła do rozdzielacza głównego zaleca się właśnie rurę 35 mm (np. Cu 35 mm lub PEX‑Al‑PEX 35 mm). Na tym odcinku najwyższa temperatura medium oraz największy przepływu sprawiają, że większa średnica niepotrzebnie zwiększa objętość wody, a co za tym idzie bezwładność całego układu.

Wybór materiału wpływa na opór hydrauliczny. Miedź, dzięki niskiej chropowatości wewnętrznej (ε ≈ 0,001 mm), pozwala na nieco mniejszą średnicę w porównaniu z rurą PEX (ε ≈ 0,007 mm). W praktyce rura PEX 28 mm może odpowiadać rurowi Cu 22 mm pod względem oporów przepływu. Decydując się na PEX, trzeba więc uwzględnić jego szorstkość przy obliczaniu spadków ciśnienia.

Przekroczenie zalecanych prędkości generuje nie tylko hałas, ale również kawitację, która stopniowo niszczy wewnętrzną powierzchnię rury. Dlatego projektant dąży do utrzymania prędkości w przedziale 0,5‑0,8 m/s dla wszystkich gałęzi, co przekłada się na cichą pracę instalacji i długą żywotność komponentów.

Rozdzielacz i stopniowanie rur jak poprawnie zaprojektować

W otwartym układzie CO rozdzielacz pełni funkcję hydraulicznego separatora: oddziela obieg kotłowy od obiegów rozdzielczych, umożliwia odpowietrzanie i kompensację objętości wody w wyniku jej rozszerzalności cieplnej. Standardowo stosuje się przyłącza o średnicy 35 mm zarówno na dopływie, jak i na powrocie ponieważ zapewniają one minimalny opór przy maksymalnym przepływie z kotła.

Po rozdzielaczu stosuje się zasadę stopniowego zmniejszania średnicy o jeden wymiar na każdym kolejnym odcinku. I tak rura 35 mm przechodzi w 28 mm, a dalej w 22 mm dla poszczególnych obwodów. Taka hierarchia pozwala utrzymać prędkość przepływu w granicach 0,5‑0,8 m/s bez nadmiernego wzrostu ciśnienia w końcowych gałęziach.

W układzie z wymuszonym obiegiem konieczne jest zamontowanie zaworu odpowietrzającego na najwyższym punkcie rozdzielacza oraz zaworu bezpieczeństwa na kotle. Ponieważ system jest otwarty, ciśnienie statyczne nie przekracza wysokości słupa wody (około 3 m), co oznacza, że rury muszą być wystarczająco sztywne, by nie ulegać odkształceniom pod wpływem podciśnienia w fazie odpowietrzania.

Jeżeli instalacja obejmuje więcej niż jedną strefę (np. podłogówkę na parterze i grzejniki na piętrze), warto zastosować osobne sprzęgła hydrauliczne dla każdej strefy. Dzięki temu można niezależnie regulować przepływ i ciśnienie, co zapobiega „głodzeniu” jednej strefy kosztem drugiej.

Balancing zawory na każdym obwodzie pozwalają precyzyjnie wyregulować ilość wody trafiającej do grzejników lub pętli podłogowych. Bez nich różnice w oporach hydraulicznych powodują, że niektóre odbiorniki otrzymują zbyt mało nośnika ciepła, co objawia się nierównomiernym ogrzewaniem.

Izolacja i prowadzenie rur w otwartym systemie CO

Izolacja termiczna rur nie jest wyłącznie kwestią oszczędności energii chroni także przed kondensacją pary wodnej na zimnych powierzchniach, co w otwartym układzie może prowadzić do korozji i uszkodzeń. Zgodnie z normą PN‑EN 14336 grubość izolacji dobiera się w zależności od średnicy rury oraz miejsca jej prowadzenia: w pomieszczeniach ogrzewanych wystarczy 20 mm, natomiast w piwnicach lub na poddaszu co najmniej 30 mm.

Do izolacji najczęściej stosuje się otulinę z pianki polietylenowej (PE) lub wełny mineralnej w płaszczu aluminiowym. Pianka PE kosztuje około 5‑10 PLN/m, podczas gdy wełna mineralna z aluminiową warstwą odbijającą to wydatek rzędu 12‑18 PLN/m. Warto zwrócić uwagę na klasę reakcji na ogień minimum E zgodnie z PN‑EN 13501‑1.

Prowadzenie poziome wymaga lekkiego spadku (1‑2 %) w kierunku kotła, co umożliwia samoczynne odpowietrzanie i odprowadzanie wody przy ewentualnym spuszczeniu instalacji. Unikaj ostrych załamań promień gięcia powinien być co najmniej 5‑krotnością średnicy rury, aby nie powodować dodatkowych oporów.

Zbyt gęste mocowanie rur może prowadzić do punktowych naprężeń, zwłaszcza gdy rury rozszerzają się pod wpływem temperatury. Dla rur 22 mm zaleca się rozstaw uchwytów co 1,5 m, dla 28 mm co 2 m. Na długich prostych odcinkach warto przewidzieć kompensatory rozszerzalności w kształcie litery U lub pętli, które zneutralizują naprężenia termiczne.

Pompy obiegowe i ciśnienie jak dobrać dla optymalnego przepływu

Wymuszony obieg wody realizuje pompa obiegowa, której zadaniem jest pokonanie oporów tarcia w rurociągach oraz utrzymanie wymaganego ciśnienia differentialnego. Dla kotła 16 kW przy przepływie 0,7 m³/h i długości instalacji rzędu 30 m potrzebna wysokość podnoszenia wynosi około 2‑3 m słupa wody, co odpowiada ciśnieniu 0,2‑0,3 bar.

Jeżeli instalacja składa się z dwóch stref podłogówki i grzejników korzystne jest zastosowanie oddzielnych pomp obiegowych. Podłogówka wymaga niższej temperatury zasilania, lecz większej objętości wody, podczas gdy grzejniki potrzebują wyższego ΔT, a co za tym idzie mniejszego przepływu. Osobne pompy pozwalają niezależnie regulować oba obiegi.

Pompy o zmiennej prędkości (EC) pozwalają dostosować wydajność do aktualnego zapotrzebowania. Zmniejszenie prędkości obrotowej o połowę redukuje przepływ o połowę, a moc elektryczną aż czterokrotnie, co w skali sezonu grzewczego może przynieść oszczędność rzędu 30 % kosztów energii.

Przy doborze pompy warto posługiwać się jej charakterystyką Q‑H. Punkt pracy powinien znajdować się w pobliżu optymalnej krzywej, aby uniknąć pracy w strefie przeciążenia lub niedociążenia. Typowe modele dla domów jednorodzinnych oferują maksymalne podnoszenie 4‑6 m i przepływ do 1,5 m³/h, co wystarcza dla instalacji opisanych powyżej.

Należy również sprawdzić wysokość ssawy netto (NPSH), aby zapobiec kawitacji. W otwartym systemie, gdzie poziom wody w naczyniu wyrównawczym może się zmieniać, minimalna różnica ciśnień pomiędzy ssaniem a ciśnieniem nasycenia powinna wynosić co najmniej 0,5 bar. Odpowiednie umiejscowienie pompy poniżej poziomu wody w naczyniu gwarantuje stabilną pracę.

Jeśli chcesz mieć pewność, że każdy odcinek rury zostanie dobrany zgodnie z wymogami hydraulicznymi i energetycznymi Twojego budynku, skonsultuj się z instalatorem posiadającym doświadczenie w projektowaniu otwartych systemów CO.
