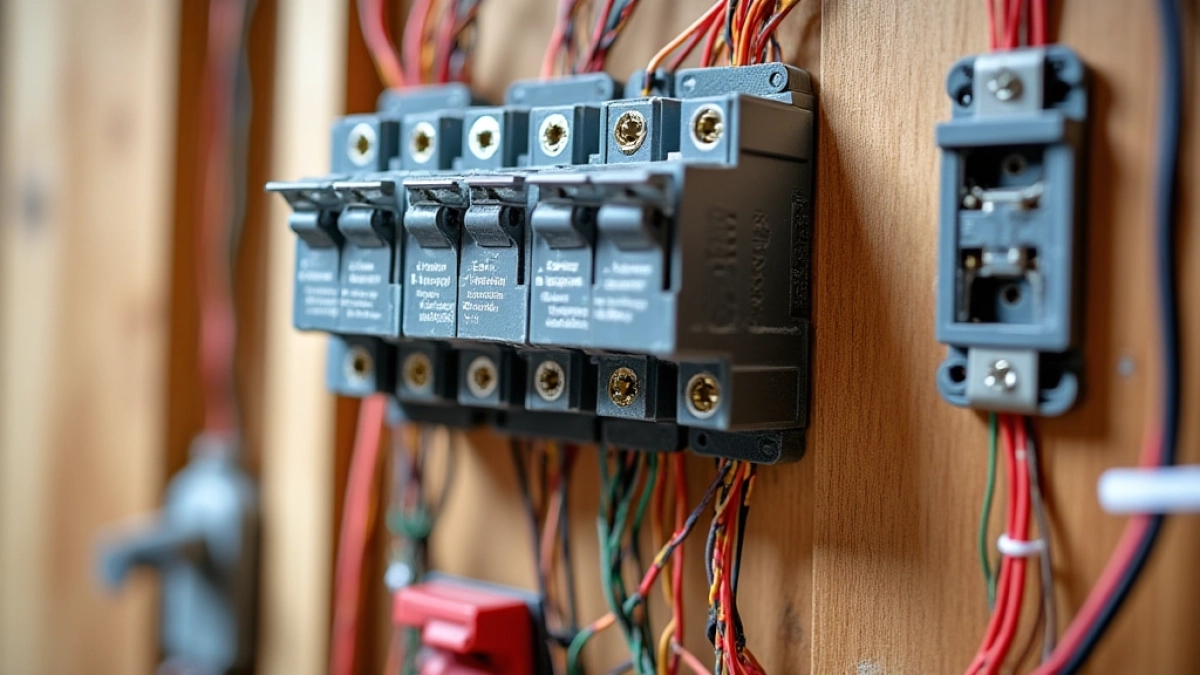

Najprostszy schemat instalacji elektrycznej w domu zobacz jak to wygląda

Kiedy stoisz przed rozdzielnicą we własnym domu, widzisz rządek wyłączników, plątaninę przewodów i nie wiesz, od czego zacząć, żeby nie pogorszyć sytuacji właśnie tutaj zaczyna się prawdziwe zrozumienie tego, jak działa instalacja elektryczna w budynku mieszkalnym. Zamiast szukać przypadkowych poradników, wystarczy jeden klarowny schemat, który pokazuje, jak wszystkie elementy łączą się w logiczną całość. Czytaj dalej, a zniknie resztka niepewności, która towarzyszy każdemu, kto chce w końcu pojąć fundament własnego systemu elektrycznego.

• Podstawowe komponenty instalacji elektrycznej w domu
• Schemat jednokreskowy instalacji elektrycznej krok po kroku
• Zasady bezpieczeństwa przy projektowaniu instalacji elektrycznej
• Najczęstsze błędy przy tworzeniu schematu instalacji elektrycznej
• Najczęściej zadawane pytania dotyczące najprostszego schematu domowej instalacji elektrycznej

Podstawowe komponenty instalacji elektrycznej w domu

Instalacja elektryczna w budynku mieszkalnym składa się z kilku kluczowych węzłów, z których każdy pełni odrębną rolę w procesie dostarczania energii do gniazdek i punktów oświetleniowych. Zrozumienie funkcji poszczególnych elementów sprawia, że nawet z pozoru skomplikowany układ staje się intuicyjny i przewidywalny. W najprostszym schemacie domowej instalacji elektrycznej wyróżnia się pięć głównych grup komponentów: punkt pomiaru, element odcinający, rozdzielnię główną, zespół zabezpieczeń oraz przewody łączące odbiory z centralnym punktem rozdziału. Każda z tych grup zostanie omówiona poniżej, aby rozwiać wątpliwości raz na zawsze.

Punktem wyjścia dla każdej instalacji jest licznik energii elektrycznej urządzenie pomiarowe rejestrujące zużycie, które jednocześnie stanowi jedyne legalne miejsce pomiaru pobranej mocy. Licznik pozostaje odizolowany od wpływu użytkownika, ponieważ plombę zakłada dostawca energii, a jej naruszenie skutkuje karą umowną i obowiązkiem zwrotu nielegalnie pobranej energii. To właśnie za licznikiem kończy się odpowiedzialność dostawcy i zaczyna strefa inwestora każdy przewód poprowadzony dalej musi być zaprojektowany, wykonany i utrzymywany według reguł obowiązujących wewnątrz obiektu.

Bezpośrednio pod licznikiem montuje się główny wyłącznik odcinający, który w razie awarii umożliwia błyskawiczne odłączenie zasilania od całego budynku. Urządzenie to traktowane jest jako element strategiczny norma PN-IEC 60364 nakazuje umieszczanie go w miejscu widocznym i łatwo dostępnym, żeby obsługa mogła zainterweniować w sekundach, nie szukając po schowkach ani piwnicach. Pojedynczy ruch dźwigni odcina napięcie na całą posesję, co czyni go najważniejszym punktem bezpieczeństwa po stronie właściciela.

Rozdzielnica pełni funkcję centralnego węzła dystrybucyjnego to tutaj pojedyncza linia zasilająca rozdziela się na kilka lub kilkanaście niezależnych obwodów, z których każdy obsługuje osobną strefę budynku. Rozdział realizowany jest za pomocą szyn zbiorczych i zacisków, co pozwala zachować porządek w okablowaniu nawet przy dużej liczbie obwodów. Nowoczesne rozdzielnice oferują modułową budowę: miejsce na wyłącznik główny, zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe i dodatkowe elementy kontrolne zależnie od stopnia skomplikowania instalacji.

Schemat jednokreskowy instalacji elektrycznej krok po kroku

Schemat jednokreskowy, określany również terminem single-line diagram, stanowi podstawowy dokument techniczny każdej instalacji elektrycznej przedstawia cały układ w formie uproszczonej, gdzie pojedyncza linia reprezentuje trójfazowy system zasilania lub jednofazowe połączenie faza‑neutralny. Graficzna reprezentacja pozwala projektantom, wykonawcom i inspektorom badającym instalację na szybkie zorientowanie się w strukturze obwodów bez konieczności studiowania szczegółowych rysunków wielowarstwowych. W praktyce domowej, gdzie napięcie zasilania wynosi 230 V przy częstotliwości 50 Hz, schemat jednokreskowy ogranicza się przeważnie do układu jednofazowego z jedną linią fazową i przewodem neutralnym.

Każdy symbol na schemacie posiada ustalone znaczenie: prostokąt z liczbą reprezentuje licznik, strzałka w kwadracie oznacza wyłącznik, kółko z literą N to punkt neutralny, a symbol gniazdka z kreską u góry przedstawia punkt odbiorczy. Standardowe oznaczenia żył przewodowych również są jasne L oznacza przewód fazowy, N przewód neutralny, zaś PE przewód ochronny pełniący rolę bezpiecznej drogi powrotnej dla prądu w sytuacji awarii. Schemat jednokreskowy instalacji elektrycznej w domu zawsze rozpoczyna się od licznika i dalej prowadzi przez główny wyłącznik do rozdzielnicy, gdzie następuje rozgałęzienie na poszczególne obwody.

Kolejność połączeń w schemacie przebiega od lewej do prawej: licznik dostarcza sygnał do głównego wyłącznika, ten z kolei zasila rozdzielnicę, a dalej energia płynie odrębnymi ścieżkami do obwodów oświetleniowych i gniazdowych. Każdy obwód zabezpieczony jest własnym wyłącznikiem nadprądowym, dobranym tak, by zadziałał wcześniej niż przewód osiągnie dopuszczalną granicę nagrzewania. Ta hierarchia od głównego bezpiecznika przez rozdzielnię do pojedynczych obwodów zapewnia selektywność ochrony, co oznacza, że awaria w jednym gnieździe nie powoduje zaniku zasilania w całym domu.

Mechanizm działania obwodów oświetleniowych i gniazdowych różni się istotnie: obwody oświetleniowe pracują z przewodami o przekroju 1,5 mm², które przy standardowym prowadzeniu instalacji w warunkach domowych dopuszczają obciążenie do 10 A, natomiast obwody gniazdowe wymagają przewodów 2,5 mm² ze względu na podłączane urządzenia przenośne, których moc rozruchowa bywa znacznie wyższa niż moc znamionowa. Świadome rozróżnienie tych dwóch typów obwodów w schemacie pozwala uniknąć najpoważniejszego błędu projektowego przeciążenia przewodu zbyt małym przekrojem.

Docieramy teraz do kluczowego pytania: dlaczego schemat jednokreskowy jest fundamentem, na którym opiera się cała reszta dokumentacji technicznej? Ponieważ zawiera wyłącznie informacje niezbędne do zrozumienia struktury elektrycznej, pomijając szczegóły geometryczne prowadzenia przewodów, które zostają opisane w odrębnych rysunkach wykonawczych. Projektant tworzący schemat jednokreskowy Instalacji elektrycznej w domu definiuje moc przyłączeniową, rozkład obwodów i dobór zabezpieczeń to wystarczy, by elektryk wykonawczy mógł przejść do dalszych etapów realizacji.

Warto mieć pod ręką wydruk schematu jednokreskowego podczas każdej wizyty elektryka dokument ten stanowi wspólny język między inwestorem a wykonawcą i pozwala szybko weryfikować zgodność realizacji z pierwotnym zamierzeniem.

Zasady bezpieczeństwa przy projektowaniu instalacji elektrycznej

Bezpieczeństwo elektryczne nie jest zbiorem arbitralnych zakazów każda zasada wynika z mechanizmu fizjologicznego lub termicznego, który prowadzi do uszkodzenia ciała albo zapłonu materiałów budowlanych. PN-IEC 60364, norma regulująca instalacje elektryczne w budynkach, opiera swoje wymagania na progu porażenia prądowego: prąd przemienny o wartości powyżej 30 mA płynący przez klatkę piersiową człowieka przez czas dłuższy niż jeden cykl sieciowy może wywołać migotanie komór komorowych serca. To właśnie z tej wartości granicznej wywodzi się powszechnie stosowany próg czułości RCD wyłącznika różnicowoprądowego.

Wyłącznik różnicowoprądowy działa w oparciu o prosty efekt fizyczny: w prawidłowo działającym obwodzie prąd płynący przez przewód fazowy i neutralny jest sobie równy. Kiedy część prądu odpływa przez uszkodzoną izolację lub ciało człowieka, następuje nierównowaga między tymi wartościami, którą cewka pomiarowa RCD wykrywa błyskawicznie. Próg 30 mA oznacza, że urządzenie rozłączy obwód zanim prąd upływowy osiągnie wartość niebezpieczną dla zdrowia fizyczny mechanizm tego działania sprawia, że RCD stanowi najskuteczniejszą barierę przeciwporażeniową w instalacji.

Przewód ochronny PE pełni funkcję samodzielnej drogi powrotnej dla prądu zwarciowego kiedy przewód fazowy przypadkowo dotknie metalowej obudowy urządzenia, prąd zwarciowy popłynie właśnie tędy, a nie przez ciało osoby stojącej przy urządzeniu. Skuteczność tego mechanizmu zależy od rezystancji uziemienia: im niższa wartość rezystancji electrody uziomu, tym większy prąd zwarciowy i szybsze zadziałanie wyłącznika nadprądowego. W praktyce oznacza to, że sam fakt istnienia przewodu ochronnego nie wystarczy musi on być prawidłowo wykonany i podłączony do sprawnego układu uziemiającego.

Selektywność zabezpieczeń to zasada, według której awaria w danym obwodzie powoduje zadziałanie wyłącznika tylko tego obwodu, nie zaś głównego wyłącznika odcinającego na cały budynek. Selektywność uzyskuje się przez odpowiedni dobór charakterystyk czasowo-prądowych wyłączników wyłącznik obwodowy musi zadziałać szybciej niż wyłącznik główny. Brak selektywności skutkuje sytuacją, w której zwarcie przy jednym gnieździe powoduje zanik zasilania w całym domu zamiast wyłączenia wyłącznie uszkodzonego obwodu.

Po zakończeniu montażu przewodów i urządzeń obowiązkowe jest przeprowadzenie pomiarów kontrolnych: badanie ciągłości przewodów ochronnych, pomiar rezystancji izolacji oraz sprawdzenie działania wyłączników różnicowoprądowych. Wyniki tych badań protokoluje się w dokumentacji powykonawczej, którą inwestor ma obowiązek przechowywać przez cały okres użytkowania instalacji. Brak dokumentacji może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w przypadku pożaru spowodowanego wadliwą instalacją to ryzyko finansowe, które łatwo wyeliminować, zatrudniając uprawnionego elektryka do pomiarów.

Prace instalacyjne przy domowej instalacji elektrycznej muszą być wykonywane przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej w zakresie sieci elektrycznych samodzielna modyfikacja rozdzielnicy przez osobę nieposiadającą kwalifikacji stanowi zagrożenie dla życia i narusza przepisy budowlane.

Najczęstsze błędy przy tworzeniu schematu instalacji elektrycznej

Zaniżenie przekroju przewodów to błąd, który widać dopiero po latach użytkowania, kiedy izolacja zaczyna się topić pod wpływem długotrwałego przeciążenia. Fizyka tego zjawiska jest prosta: prąd elektryczny płynąc przez przewód wydziela ciepło proporcjonalne do kwadratu natężenia, a zbyt mały przekrój oznacza, że ciepło nie ma jak efektywnie się rozproszyć temperatura żyły rośnie, izolacja starzeje się przyspieszenie, a w skrajnym przypadku dochodzi do samozapłonu. Ryzykowanie oszczędności rzędu kilku złotych na metrze przewodu przekłada się na realne zagrożenie pożarowe.

Dobór zabezpieczenia niezgodnego z obciążalnością przewodu to druga strona tego samego problemu: wyłącznik nadprądowy o zbyt wysokiej wartości znamionowej nie zadziała, gdy przewód zacznie się przegrzewać. Przykładowo, zabezpieczenie 20 A chroniące obwód oświetleniowy wykonany przewodem 1,5 mm² stanowi śmiertelne zagrożenie, ponieważ przewód osiąga swoją granicę termiczną przy prądzie znacznie niższym niż próg zadziałania wyłącznika. Rozwiązaniem jest prosta zasada: wartość znamionowa wyłącznika musi być nie wyższa niż dopuszczalna obciążalność prądowa zastosowanego przewodu.

Pominięcie wyłącznika różnicowoprądowego w schemacie to błąd, który może kosztować zdrowie lub życie użytkowników instalacji. Mechanizm zagrożenia jest następujący: uszkodzone urządzenie z odsłoniętym przewodem fazowym powoduje przepływ prądu przez obudowę do uziemionego metalu, ale ten prąd jest zbyt mały, by wywołać zadziałanie zwykłego wyłącznika nadprądowego. Człowiek dotykający obudowy zamyka obwód przez własne ciało napięcie dotykowe może okazać się śmiertelne właśnie dlatego, że zabezpieczenie nie zareagowało. RCD wykrywa nawet minimalne prądy upływu i rozłącza obwód w ułamku sekundy.

Stosowanie jednego wspólnego RCD na wszystkie obwody to pozorna oszczędność generująca poważne problemy eksploatacyjne. Kiedy RCD wykryje awarię w jednym obwodzie, odcina zasilanie na całą posesję lodówka traci moc, alarm przestaje działać, a mieszkańcy zostają pozbawieni światła nocą. Zamiast tego projektanci nowoczesnych instalacji dzielą obwody na grupy objęte osobnymi wyłącznikami różnicowoprądowymi, dzięki czemu awaria w kuchni nie wpływa na działanie oświetlenia w pokojach.

Projektowanie na podstawie pobieżnego szkicu zamiast obowiązujących norm to pułapka, w którą łatwo wpaść, gdy nie zna się szczegółowo wymagań PN-IEC 60364. Przepisy określają minimalne przekroje przewodów, odległości między rozdzielnicą a licznikiem, zasady prowadzenia tras kablowych w pobliżu rur wodnych czy wentylacyjnych, a także wymagania dotyczące stref ochronnych w łazienkach. Samo wykonanie instalacji metodą prób i błędów nie jest w stanie zapewnić zgodności z tymi wymaganiami dlatego projekt opracowany przez osobę z uprawnieniami to inwestycja, która zwraca się wielokrotnie w postaci bezproblemowego odbioru instalacji przez inspektora nadzoru budowlanego.
