Protokół szczelności instalacji wodnej bez tajemnic

Pięć minut po tym, jak kierownik budowy kazał zakryć bruzdy, okazało się, że jedna z rur ciepłej wody pod tynkiem cieknie od trzech dni. Koszt rozbiórki ściany, ponownego montażu i wysuszenia tynku zamknął się w kwocie znacznie przekraczającej to, co zaoszczędzono, rezygnując z wcześniejszego badania. Właśnie przed takimi scenariuszami chroni prawidłowo sporządzony protokół szczelności instalacji wodnej. To dokument, który nie służy do ozdoby segregatora, lecz do przerzucenia odpowiedzialności z wykonawcy na faktyczny stan techniczny rurociągów.

• Ciśnienie próbne i czas trwania badania szczelności
• Przebieg próby szczelności instalacji wodociągowej krok po kroku
• Najczęstsze błędy przy próbie ciśnieniowej instalacji wodnej
• Wymagania wobec manometru do próby szczelności
• Checklisty praktyczne do wydruku
• Różnicowanie protokołów według typu instalacji
• Dlaczego warto sporządzać protokół szczelności instalacji wodnej

Ciśnienie próbne i czas trwania badania szczelności

Wartość ciśnienia, jakie wtłacza się do rur podczas badania, nie bierze się z kaprysu inspektora. Wynika z fizyki: każde połączenie gwintowe, zaciskane albo zgrzewane, zachowuje się inaczej przy obciążeniu statycznym. Norma PN-92/B-01706 oraz wytyczne WTWiO jasno mówią, że ciśnienie próbne powinno wynosić półtorakrotność ciśnienia roboczego, ale nie mniej niż 1,0 MPa. To bezpieczny zapas, który pozwala wykryć mikronieszczelność zanim instalacja trafi pod użytkowe obciążenie.

W domach jednorodzinnych ciśnienie robocze rzadko przekracza 0,6 MPa, więc próba 1,0 MPa wystarcza z dużym marginesem. W budynkach wielorodzinnych z hydroforami wartość robocza potrafi sięgnąć 0,8 MPa, dlatego próba rośnie do 1,2 MPa. Przy instalacjach ppoż. i hydrantowych, gdzie ciśnienie robocze bywa wyższe, reguła półtorakrotności daje wyniki powyżej 1,5 MPa. Czas obserwacji waha się od 20 do 30 minut, a dopuszczalny spadek to maksymalnie 0,02 MPa w tym przedziale.

Kluczową sprawą pozostaje temperatura medium. Woda zimna zachowuje się stabilniej niż gorąca, która przy intensywnym nagrzaniu zmienia objętość i zaburza odczyt manometru. Dlatego protokół szczelności instalacji wodnej powinien zawierać adnotację o temperaturze początkowej i końcowej, najlepiej z różnicą nieprzekraczającą 5°C. Różnica większa fałszywie zawyża wskazania, bo rozszerzalność cieplna wody potrafi zafalszować wynik nawet o 0,05 MPa.

Porównanie parametrów próby dla różnych instalacji

Przebieg próby szczelności instalacji wodociągowej krok po kroku

Zanim pompa ręczna dotknie zaworu, trzeba zadbać o stan, którego brak potrafi zepsuć nawet perfekcyjnie wykonaną instalację. Mowa o odpowietrzeniu. Pęcherzyk powietrza zamknięty w pionie zachowuje się jak sprężyna: pod wpływem rosnącego ciśnienia kurczy się, a po jego spadku wraca do pierwotnej objętości. Manometr w takiej sytuacji pokazuje spadek ciśnienia, który w rzeczywistości wynika z fizyki gazu, a nie z nieszczelności.

Odpowietrzanie wykonuje się przez otwarcie zaworów czerpalnych na najwyższych punktach instalacji, najczęściej na poddaszu albo na podeście ostatniej kondygnacji. Powietrze ucieka, woda zaczyna wylewać się jednostajnym strumieniem bez bąbelków, dopiero wtedy zawór zamykamy. W praktyce proces ten powtarza się w kilku punktach, bo pęcherzyki lubią gromadzić się za kolanami i w rozgałęzieniach.

Siedem etapów właściwego badania

1. Przygotowanie: zamknięcie zaworów odcinających, zaślepienie otworów, montaż manometru w najniższym punkcie.
2. Napełnianie: powolne wtłaczanie wody od dołu, otwarcie zaworów odpowietrzających.
3. Podłączenie pompy: ręczna albo elektryczna pompa ciśnieniowa z filtrem drobnosiatkowym, by nie wtłoczyć zanieczyszczeń.
4. Stopniowanie ciśnienia: wzrost o 0,2 MPa co pięć minut, aż do osiągnięcia wartości próbnej.
5. Odczyt manometru: co 10 minut, zapis w protokole z dokładnością do 0,01 MPa.
6. Kontrola wizualna: obejście połączeń, szukanie kropel, zawilgoceń, śladów rosy.
7. Ocena końcowa: porównanie wyników z wymaganiami normy, podpisanie dokumentu.

Pompa elektryczna daje lepszą kontrolę nad tempem narastania ciśnienia niż ręczna, ale w domach jednorodzinnych pompa ręczna zupełnie wystarcza. Kluczowy jest fakt, że ciśnienie rośnie płynnie. Skok o 0,5 MPa w ciągu sekundy może uszkodzić słabsze połączenie zaciskane albo pęknąć plastikowy trójnik. Wolniejsze tempo daje czas na akomodację materiału.

Po zakończeniu próby instalację należy odciążyć powoli, otwierając zawór spustowy albo odcinający. Nagłe spuszczenie wody generuje uderzenie hydrauliczne, które w instalacjach wielorodzinnych potrafiło zrywać zawory zwrotne. Protokół szczelności instalacji wodnej wymaga wypełnienia danych: data, godzina rozpoczęcia i zakończenia, temperatura wody, numer seryjny manometru, podpis kierownika budowy i wykonawcy.

Najczęstsze błędy przy próbie ciśnieniowej instalacji wodnej

Nigdy nie wykonuj próby sprężonym powietrzem. Energia zgromadzona w sprężonym gazie uwalnia się gwałtownie przy pęknięciu, zamieniając odłamek rury w pocisk. Woda jest nieściśliwa, więc przejmuje ciśnienie stopniowo i sygnalizuje nieszczelność powolnym wyciekiem zamiast eksplozji.

Odpowietrzenie to druga plaga polskich budów. Wykonawca, który ma czas na pompowanie, nie zawsze ma czas na spokojne napełnianie instalacji od najniższego punktu. Skutkuje to tym, że w protokole pojawia się adnotacja o spadku ciśnienia, a faktyczna przyczyna to poduszka powietrzna w pionie kanalizacyjnym. Po rozszczelnieniu i ponownym napełnieniu próba wypada czysto, ale pierwszy dokument w segregatorze pozostaje wadliwy.

Brak legalizowanego manometru to trzeci grzech główny. Przyrząd bez cechy legalizacyjnej albo z przeterminowaną cechą nie ma mocy dowodowej. Inspektora nadzoru ani ubezpieczyciela nie interesuje fakt, że manometr "prawie pokazywał dobrze". Liczy się klasa dokładności i aktualność cechy, którą w protokole trzeba podać z numerem seryjnym i datą ważności.

Cztery sytuacje wymagające powtórki badania

• Spadek ciśnienia powyżej 0,02 MPa w ciągu 30 minut.
• Wykrycie rosy, kapania albo mokrych plam na połączeniach.
• Różnica temperatury wody powyżej 5°C między początkiem a końcem próby.
• Brak możliwości ustalenia przyczyny spadku w ciągu godziny od odczytu.

Warto pamiętać, że po każdej naprawie próbę przeprowadza się od nowa. Nie ma czegoś takiego jak "częściowy" pozytywny wynik badania. Albo instalacja spełnia wymagania, albo nie, a każda zmiana na rurociągu to nowy punkt wyjścia do dokumentowania stanu.

Wymagania wobec manometru do próby szczelności

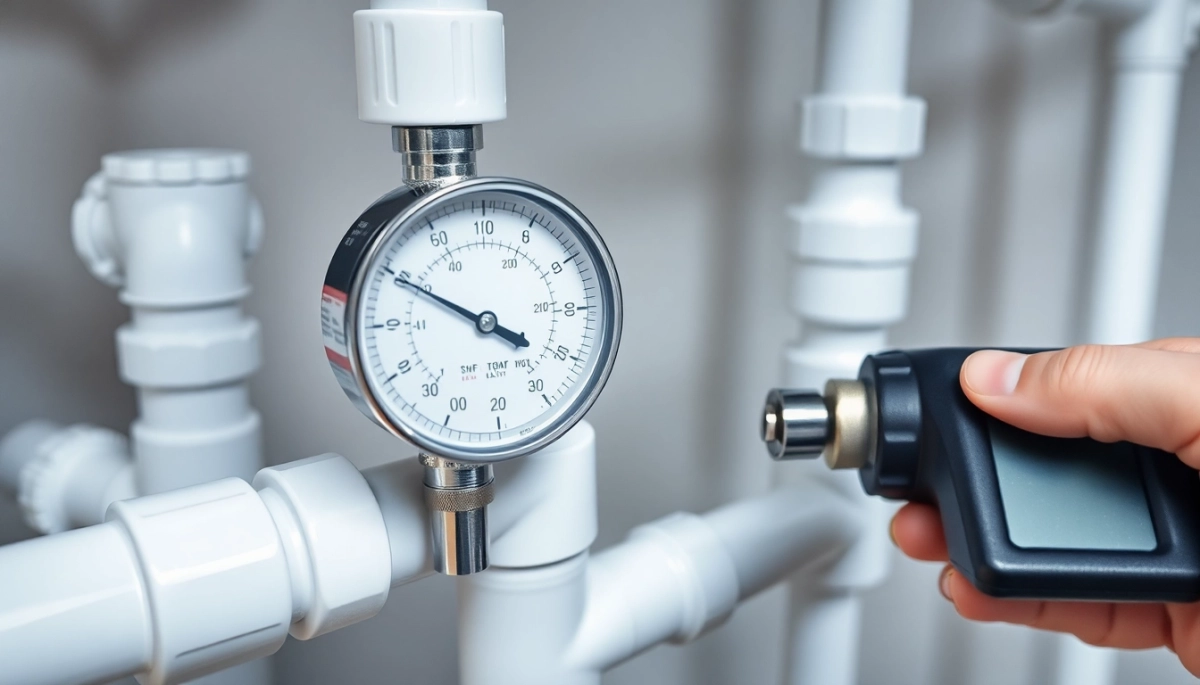

Manometr to oko całej procedury. Bez niego reszta pracy to zabawa w zgadywankę. Klasa dokładności 0,6 oznacza, że błąd wskazania nie przekracza 0,6% zakresu. Przy zakresie 0-2,5 MPa daje to margines błędu ≤ 0,015 MPa, czyli mieści się w dopuszczalnym odchyleniu odczytu.

Zakres manometru dobiera się tak, by wartość próbna przypadała w drugiej połowie skali. Wskazówka w pierwszej ćwiartce oznacza niską rozdzielczość i zawyżony błąd względny. Dla typowej próby 1,0 MPa manometr 0-1,6 MPa jest za ciasny, a 0-2,5 MPa mieści się idealnie. Każdy przyrząd powinien mieć aktualną cechę legalizacyjną wydaną przez uprawnione laboratorium.

Przed każdą próbą manometr powinien przejść kontrolę zerowania. Wskazówka musi stać idealnie na zerze przy odłączonym ciśnieniu. Jeśli delikatnie odchyla się w prawo albo w lewo, przyrząd nie nadaje się do badań o znaczeniu dowodowym.

Checklisty praktyczne do wydruku

Przed próbą: odpowietrzenie układu, sprawdzenie legalizacji manometru, zamknięcie zaworów, zaślepienie punktów czerpalnych, montaż pompy.

Podczas próby: stopniowe narastanie ciśnienia, odczyt co 10 minut, kontrola wizualna połączeń, zapis temperatury, brak osób postronnych w strefie zagrożenia.

Po próbie: powolne spuszczanie wody, demontaż manometru, sprawdzenie braku zawilgoceń, podpisanie protokołu, archiwizacja dokumentu.

Różnicowanie protokołów według typu instalacji

Instalacja wody zimnej, ciepłej i cyrkulacji różnią się od siebie nie tylko temperaturą medium. Różnią się także materiałem rur, sposobem połączeń i rodzajem armatury. Protokół dla C.W.U. musi uwzględniać rozszerzalność cieplną, bo bez tej adnotacji każdy spadek ciśnienia podczas badania w lecie można będzie podważyć.

Instalacja hydrantowa i ppoż. rządzą się jeszcze surowszymi regułami. Próba trwa dłużej, ciśnienie bywa wyższe, a do dokumentacji dołącza się schemat z zaznaczonymi punktami pomiaru. Te instalacje trafiają pod nadzór rzeczoznawcy ds. ppoż., więc każda nieścisłość w protokole oznacza konieczność powtórki całej procedury na koszt wykonawcy.

Kiedy protokół jest pozytywny, a kiedy wymaga powtórki

Wynik pozytywny zapisuje się, gdy manometr nie wskazuje spadku większego niż 0,02 MPa, a kontrola wizualna nie wykazuje wycieków. Wynik negatywny wymaga natychmiastowego spuszczenia ciśnienia, lokalizacji nieszczelności i naprawy. Po każdej naprawie procedurę zaczyna się od początku, łącznie z wypełnieniem nowego protokołu.

Brak protokołu w dokumentacji powykonawczej oznacza, że inwestor nie ma formalnego dowodu prawidłowego wykonania instalacji. Ubezpieczyciel odmówi wypłaty odszkodowania za szkodę wodną, gwarancja producenta rur może nie zostać uznana, a inspektor nadzoru inwestorskiego wstrzyma odbiory. Koszt sporządzenia dokumentu jest nieporównywalnie niższy niż konsekwencje jego braku.

Dlaczego warto sporządzać protokół szczelności instalacji wodnej

Przy zalewie mieszkania na piętrze niżej kluczowe pytanie brzmi: kto wykonał instalację i czy istnieje dowód jej prawidłowego badania. Protokół szczelności instalacji wodnej przesuwa ciężar dowodu z inwestora na wykonawcę, a wykonawcy daje narzędzie obrony przed nieuzasadnionymi roszczeniami. Bez tego dokumentu spór sądowy rozstrzyga biegły sądowy, którego opinia kosztuje więcej niż cała próba ciśnieniowa.

Z punktu widzenia inwestora protokół pełni jeszcze jedną funkcję. To formalne potwierdzenie, że wykonawca znał normy i stosował je w praktyce. Fakt, że próba wypadła pozytywnie, mówi o jakości robocizny więcej niż najpiękniejsza galeria zdjęć z budowy. Dlatego warto wymagać dokumentu przed każdą zapłatą końcową, traktując go jako warunek odbioru instalacji.

Warto pamiętać, że poprawnie sporządzony dokument zawiera dane identyfikacyjne obiektu, datę i godzinę próby, temperaturę początkową i końcową, wartość ciśnienia próbnego, czas obserwacji, dopuszczalny i rzeczywisty spadek ciśnienia, numer seryjny manometru z datą legalizacji, podpisy kierownika budowy oraz wykonawcy. Taki zestaw informacji wystarczy do obrony przed każdym audytem, kontrolą nadzoru budowlanego czy roszczeniem ubezpieczyciela.

Trzy kroki, które warto zapamiętać

• Ciśnienie próbne wynosi półtorakrotność ciśnienia roboczego, minimalnie 1,0 MPa.
• Czas obserwacji trwa od 20 do 30 minut, spadek nie może przekroczyć 0,02 MPa.
• Manometr musi mieć klasę dokładności minimum 1,0 oraz aktualną legalizację.
