Protokół próby szczelności instalacji wod kan wzór

Trzymasz w ręku projekt, ekipa hydrauliczna schodzi z budowy, a w dokumentacji brakuje jednego papieru, który zdecyduje, czy odbierzesz dom bez nerwów, czy zaczniesz tłumaczyć się z każdej złej spoiny. Protokół próby szczelności instalacji wodkan wzór to nie formalność na półkę, lecz dowód, że rury pod tynkiem wytrzymają ciśnienie robocze przez następne dwadzieścia lat. Źle wypełniony albo podpisany przez nieuprawnioną osobę potrafi wstrzymać odbiór, a w razie awarii obciążyć wykonawcę finansowo do końca okresu rękojmi.

• Ciśnienie próbne instalacji wodnej krok po kroku
• Próba szczelności CWU, cyrkulacji i hydrantów w praktyce
• Najczęstsze błędy przy próbie szczelności i jak ich uniknąć
• Negatywna próba szczelności co dalej i kto odpowiada

Ciśnienie próbne instalacji wodnej krok po kroku

Zanim pompa ruszy, instalacja musi być gotowa w stanie, który odpowiada rzeczywistej pracy przez pierwszy sezon grzewczy. Oznacza to zamontowaną armaturę, zaślepione końcówki, stabilne podparcia rur i pełne odpowietrzenie najwyższych punktów. Ciśnienie próbne instalacji wodnej wynosi 1,0 MPa (10 barów) dla przewodów z tworzyw sztucznych i stali, a czas obserwacji to minimum 30 minut w warunkach stabilnej temperatury otoczenia.

Procedura zaczyna się od napełniania wodą wodociągową powoli, aby nie tworzyć poduszek powietrznych w pionach. Każdy najwyższy punkt musi mieć otwarty zawór odpowietrzający, bo pęcherz powietrza w układzie działa jak sprężyna i przy pompowaniu fałszuje odczyty manometru. Powietrze rozpuszczone w wodzie wydziela się przy wzroście ciśnienia, więc ponowne odpowietrzenie po osiągnięciu 0,3 MPa poprawia wiarygodność pomiaru.

Ciśnienie podnosi się etapami, co wynika z fizyki materiału. Skok z 0 do 1,0 MPa w kilkanaście sekund obciąża kształtki i złączki hydraulicznym udarem, który potrafi rozszczelnić prawidłowo skręcone połączenie. Bezpieczny schemat wygląda tak: 0,3 MPa, stabilizacja 10 minut, 0,6 MPa, kolejna pauza, dopiero 1,0 MPa i odczyt właściwy.

Checklista 12 punktów przed próbą

• Armatura zamontowana i zabezpieczona fabrycznymi zaślepkami
• Rury podparte, bez naprężeń od ciężaru własnego
• Najwyższe punkty odpowietrzone
• Najniższe punkty zaślepione korkami zamiast trójników
• Pompa próbna z aktualnym świadectwem kalibracji
• Manometr klasy 0,6 lub lepszy, z ważną legalizacją
• Termometr otoczenia (próba przy temperaturze poniżej +5°C wymaga podgrzania wody)
• Dziennik budowy na budowie, otwarty na bieżącej stronie
• Dokumentacja powykonawcza z naniesionymi zmianami
• Obecność kierownika robót lub inspektora z uprawnieniami
• Gotowy formularz protokołu w dwóch egzemplarzach
• Aparat fotograficzny do udokumentowania stanu liczników

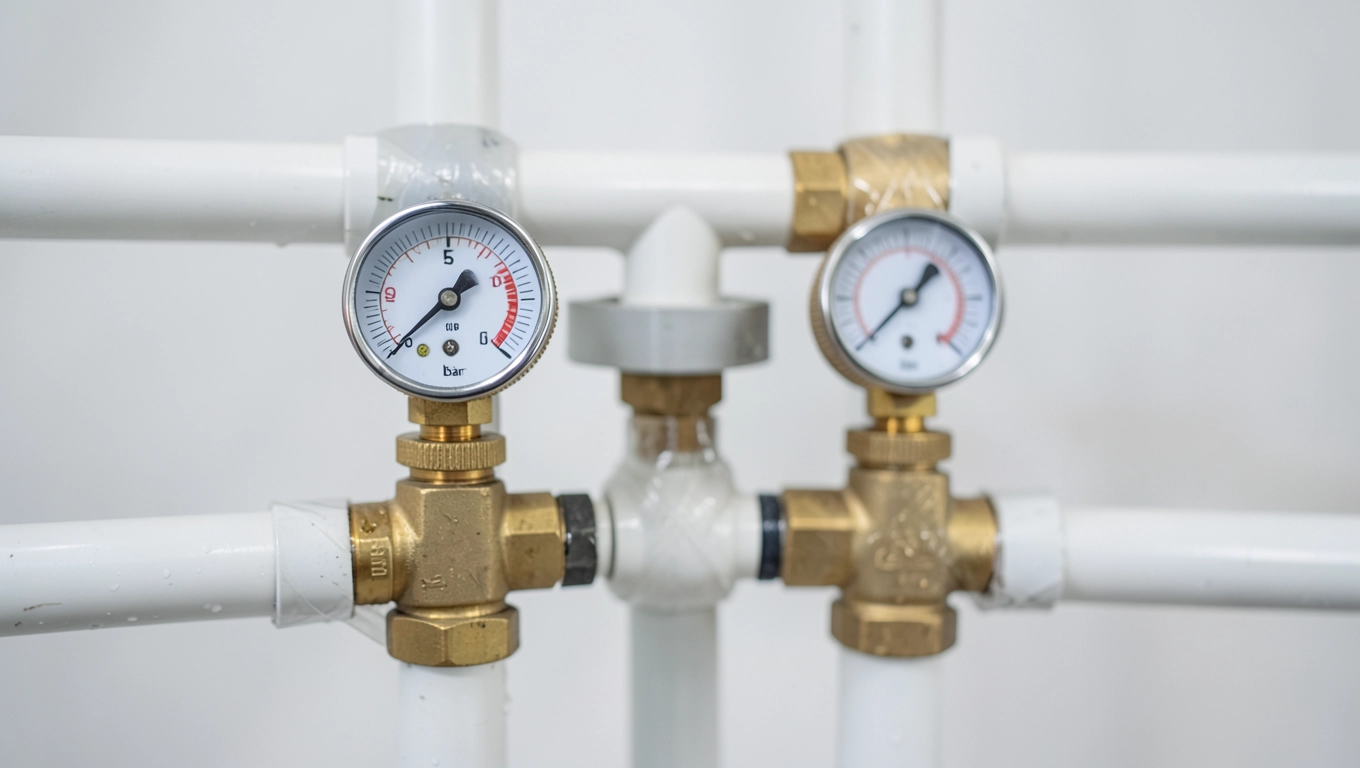

Sam manometr zasługuje na osobną uwagę. Wzór protokołu wymaga wpisania numeru seryjnego przyrządu oraz daty następnej legalizacji, bo przyrząd po terminie automatycznie podważa ważność całej procedury. Manometr klasy 1,0 (dokładność ±1% zakresu) sprawdza się w warunkach budowy, ale w sporach sądowych lepiej sięgnąć po przyrząd klasy 0,6.

Czas trwania próby nie kończy się na osiągnięciu ciśnienia. Po ustabilizowaniu 1,0 MPa obserwuje się układ przez 30 minut, notując wskazania co 10 minut. Spadek o więcej niż 0,02 MPa bez korekty temperaturowej oznacza nieszczelność i konieczność lokalizacji wycieku, zanim ktokolwiek schowa rury pod tynk.

Próba szczelności CWU, cyrkulacji i hydrantów w praktyce

Ciepła woda użytkowa pracuje w wyższych temperaturach niż zimna, więc jej próba musi uwzględniać rozszerzalność cieplną rur i armatury. Ciśnienie próbne CWU wynosi 1,0 MPa, ale wodę w układzie podgrzewa się do 40°C, bo właśnie tyle realnie płynie w instalacji po rozruchu. Próba szczelności CWU bez tej temperatury pokaże wyniki optymistyczne, których nie da się utrzymać przy normalnej eksploatacji.

Instalacja cyrkulacyjna, odpowiedzialna za natychmiastowy wypływ gorącej wody z baterii, rządzi się osobnymi parametrami. Ciśnienie próbne 0,6 MPa wystarczy, bo cyrkulacja pracuje przy niskim ciśnieniu, ale dłuższy czas obserwacji (minimum 20 minut) kompensuje mniejsze obciążenie. Pominięcie cyrkulacji w protokole to częsty błąd, który wychodzi dopiero wtedy, gdy lokatorzy skarżą się na minutę czekania na ciepłą wodę.

Hydrantowa instalacja wewnętrzna wymaga podejścia przewidzianego przez Warunki Techniczne §120 oraz normę PN-EN 671. Ciśnienie próbne 1,2 MPa przy czasie obserwacji 60 minut eliminuje najsłabsze złączki, które przy niższym ciśnieniu zachowują szczelność. W budynkach użyteczności publicznej obowiązuje wersja przeciwpożarowa (ppoż.) z próbą 1,5 MPa przez dwie godziny, co wynika z wymagań ochrony przeciwpożarowej.

Kto wykonuje próbę szczelności? W praktyce robi to kierownik robót sanitarnych z uprawnieniami budowlanymi w specjalności instalacyjnej, ale podpisać protokół może również inspektor nadzoru inwestorskiego. Sam hydraulik bez uprawnień sporządza notatkę, lecz dokument podpisuje osoba z wpisem do Centralnego Rejestru Osób Posiadających Uprawnienia Budowlane. Brak tego podpisu dyskwalifikuje protokół przy odbiorze kominiarskim i sanitarno-epidemiologicznym.

Wzór protokołu w sześciu blokach

Każdy wzór protokołu próby szczelności składa się z sześciu bloków, które muszą być wypełnione rzetelnie i czytelnie. Pierwszy blok obejmuje dane obiektu: adres, numer projektu, nazwę inwestycji oraz datę próby. Drugi zawiera dane wykonawcy i kierownika budowy z numerami uprawnień, NIP firmy i REGON. Trzeci opisuje dane techniczne instalacji: średnice, materiał rur, rodzaj połączeń.

Czwarty blok to parametry próby: medium (woda lub sprężone powietrze), temperatura otoczenia, temperatura medium, ciśnienie próbne, czas narastania ciśnienia i czas obserwacji. Piąty blok zawiera tabelę wyników z pięcioma odczytami w odstępach 5-10 minut, a każdy odczyt podpisuje obserwator. Szósty zamykają ocena końcowa, data, pieczęcie i podpisy stron.

Najczęstsze błędy przy próbie szczelności i jak ich uniknąć

Powietrze w układzie to klasyk gatunku. Nieuwzględnione pęcherze przy pompowaniu sprężają się i rozprężają, dając fałszywe spadki ciśnienia, które prowadzą do demontażu fragmentów świeżo wykończonej instalacji. Rozwiązanie: napełniaj wodą od najniższego punktu, otwieraj odpowietrzniki w najwyższych punktach i powtarzaj odpowietrzanie po osiągnięciu 0,3 MPa.

Zły manometr potrafi zrujnować cały dzień pracy. Przyrząd z przekroczoną legalizacją albo zbyt niską klasą dokładności pokaże wyniki, które nie odpowiadają rzeczywistości. W warunkach budowy najlepiej sprawdza się manometr klasy 0,6 z zakresem 0-1,6 MPa i świadectwem wzorcowania z laboratorium akredytowanego.

Próba na mokrych rurach po montażu w zimie to kolejna klasyczna wpadka. Skropliny na powierzchni rur i złączek maskują rzeczywiste wycieki albo symulują nieszczelność, gdy woda spływa po rurze z innego źródła. Przed próbą warto osuszyć newralgiczne punkty sprężonym powietrzem lub pozostawić instalację na kilka godzin w ogrzewanym pomieszczeniu.

Pominięcie armatury w protokole to błąd formalny, który ma konkretne konsekwencje. Zawory zwrotne, filtry, regulatory ciśnienia i zawory mieszające mają inne ciśnienia próbne niż rury, więc próba całości przy maksymalnym ciśnieniu rur potrafi uszkodzić membranę zawora. Każdy element armatury próbuje się osobno lub wyłącza z obiegu zaślepkami na czas próby rurociągów.

Brak wpisu do dziennika budowy o próbie szczelności komplikuje późniejsze dochodzenie roszczeń z tytułu rękojmi. Dziennik budowy stanowi kronikę procesu budowlanego i każdy ważny test musi zostać w nim odnotowany z datą, godziną, wynikiem i podpisem osoby nadzorującej. Pominięcie tego zapisu nie dyskwalifikuje protokołu, ale utrudnia inwestorowi wykazanie, że próba w ogóle się odbyła.

Brak protokołu próby szczelności oznacza utratę gwarancji na instalację w oczach ubezpieczyciela. W razie zalania spowodowanego pęknięciem rury firma ubezpieczeniowa odmówi wypłaty odszkodowania, powołując się na brak dokumentu potwierdzającego prawidłowe wykonanie instalacji.

Negatywna próba szczelności co dalej i kto odpowiada

Spadek ciśnienia poniżej normy uruchamia procedurę, która zaczyna się od spokojnej analizy odczytów. Różnica między spadkiem 0,02 MPa a 0,2 MPa w trakcie 30 minut mówi co innego: ta pierwsza sugeruje resztki powietrza, ta druga wskazuje na realną nieszczelność wymagającą natychmiastowego działania.

Lokalizacja wycieku przypomina śledztwo. Wizualna kontrola połączeń, sprawdzenie śladów wilgoci na ścianach i podłodze, odsłuchanie stetoskopem hydraulicznym szumu wody, wreszcie zastosowanie dymu lub gazu znacznikowego w instalacji pneumatycznej. Najczęściej winowajcą okazuje się niedokręcone kolano albo uszkodzony o-ring w szybkozłączce.

Naprawa polega na wymianie wadliwego elementu i powtórzeniu całej próby od początku, łącznie z napełnianiem, odpowietrzaniem i etapowym podnoszeniem ciśnienia. Nie ma mowy o częściowej próbie samego fragmentu, bo odpowiedzialność dotyczy całego odcinka objętego dokumentem.

Odpowiedzialność wykonawcy wynika z Prawa budowlanego art. 57, który nakłada obowiązek zawiadomienia nadzoru budowlanego o zakończeniu robót i dołączenia dokumentów potwierdzających ich prawidłowe wykonanie. Bez protokołu próby szczelności zawiadomienie jest niekompletne, a inwestor nie może uzyskać pozwolenia na użytkowanie. Wykonawca odpowiada wobec inwestora za szkody wynikłe z wadliwie wykonanej instalacji przez cały okres rękojmi, czyli pięć lat od odbioru.

Gwarancja udzielana przez firmę wykonawczą traci sens bez protokołu, bo dokument stanowi dowód, że instalacja została sprawdzona w warunkach wyższych niż normalna eksploatacja. Ubezpieczyciel odmówi wypłaty w razie szkody wodnej, a gwarant zakwestionuje zobowiązanie z powodu braku potwierdzenia odbioru technicznego.

Kiedy robić próbę szczelności? Optymalnie po zakończeniu montażu, przed zakryciem bruzd i przed tynkowaniem, aby ewentualna naprawa nie wymagała kucia świeżych powierzchni. W budynkach z wieloma etapami robót próbę powtarza się przed każdym etapem zakrycia instalacji.

Próba szczelności krok po kroku wymaga od ekipy montażowej świadomości, że papierowa dokumentacja ma takie samo znaczenie jak spaw czy skręcone złączki. Czas poświęcony na rzetelne wypełnienie protokołu zwraca się przy pierwszej kontroli nadzoru albo w sytuacji spornej z ubezpieczycielem. Instalacja wodno-kanalizacyjna pracuje cicho przez dekady, ale wystarczy jedna nieszczelność, żeby koszt naprawy przekroczył wartość całej inwestycji.

Źródła danych i przepisy: Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., szczególnie art. 57), PN-92/B-01706 dotycząca instalacji wodociągowych, PN-EN 806 dla wody użytkowej, Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (§120), Centralny Rejestru Osób Posiadających Uprawnienia Budowlane prowadzony przez Główny Urząd Nadzoru Budowlanego.
