Protokół próby szczelności instalacji CO wzór i instrukcja

Kolektyw redakcyjny pomoc instalacja Aktualizacja: 27 czerwca 2026 r.

Kocioł wyłączony, zawory zakręcone, ekipa pakuje narzędzia, a na stole leży pustka tam, gdzie powinien spoczywać podpisany dokument. Właśnie w tej sekundzie rodzi się problem, który potrafi kosztować kilkanaście tysięcy złotych, utratę gwarancji albo odmowę wypłaty odszkodowania. Protokół próby szczelności instalacji CO to jedyny twardy dowód, że instalacja grzewcza została zmontowana prawidłowo, sprawdzona pod ciśnieniem i przekazana inwestorowi w stanie gotowym do pracy. Poniżej konkret: wzór z opisem pól, tabela wymaganych ciśnień, procedura wodna krok po kroku oraz odpowiedź na pytanie, kiedy ten jeden dokument naprawdę chroni, a kiedy trzeba dołożyć jeszcze kilka innych.

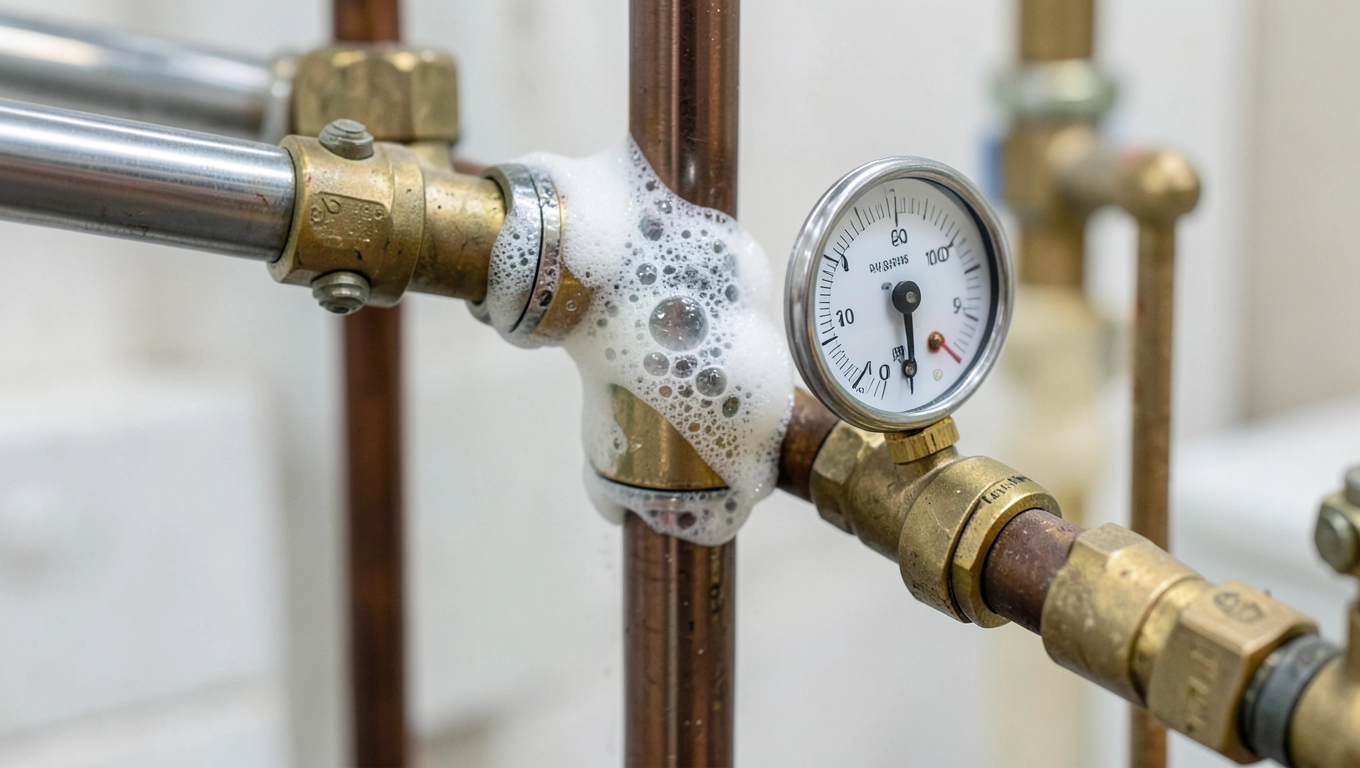

Protokół próby szczelności instalacji co

Ciśnienie próbne w instalacji CO tabela wartości i wymagań

Wartość ciśnienia próbnego nie bierze się z głowy wykonawcy ani z kaprysu producenta kotła. Wynika z normy PN-92/B-01706 oraz z warunków technicznych, jakie wyznaczają Warunki Techniczne Wykonania i Odbioru instalacji ogrzewczych (WTWiO). Dla typowej instalacji domowej ciśnienie próbne powinno wynosić 1,5 × ciśnienie robocze, ale nie mniej niż 4 bar. W praktyce oznacza to najczęściej 4-6 bar dla układów zamkniętych zasilanych kotłem gazowym, kondensacyjnym lub pompą ciepła.

Ciśnienie robocze to wartość, przy której instalacja pracuje na co dzień. Wynika z nastawy zaworu bezpieczeństwa oraz z ciśnienia wstępnego w naczyniu wzbiorczym przeponowym. Dla większości domów mieści się w przedziale 1,5-2,5 bar. Ciśnienie próbne musi tę wartość przekraczać, ponieważ podczas próby sprawdzana jest szczelność połączeń, złączek, zaworów oraz kotła w warunkach wyższych niż normalne obciążenie.

ParametrInstalacja CO (zamknięta)Instalacja CWU
Ciśnienie robocze1,5-2,5 bar3-6 bar (zależnie od źródła)
Ciśnienie próbne4-6 bar1,5 × robocze, min. 6 bar
Czas trwania próby30 min30 min
Dopuszczalny spadek0,2 bar0,2 bar
MediumWoda z inhibitorem korozjiWoda

Inhibitor korozji to nie marketingowy dodatek, lecz chemiczna ochrona przed reakcjami zachodzącymi między wodą a metalami w układzie. Stal, miedź i aluminium w obecności tlenu tworzą tlenki, które zamykają światło rur i osadzają się w wymiennikach. Dodatek inhibitora obniża napięcie powierzchniowe wody, neutralizuje tlen i tworzy warstwę ochronną na wewnętrznych ściankach. Bez niego nawet szczelna instalacja zacznie po dwóch, trzech sezonach tracić wydajność.

Ciśnienie w naczyniu wzbiorczym przeponowym ustawia się przed napełnieniem instalacji. Powinno być równe ciśnieniu statycznemu słupa wody, czyli około 0,1 bar na każdy metr wysokości instalacji ponad punktem odniesienia. Dla parterowego domu z grzejnikami na piętrze to zwykle 1,0-1,2 bar. Pominięcie tego kroku powoduje, że naczynie nie kompensuje rozszerzalności cieplnej, a zawór bezpieczeństwa zaczyna wypuszczać wodę przy pierwszym rozgrzaniu kotła.

Uwaga praktyka: manometr do próby powinien być klasy min. 1,6, najlepiej z certyfikatem wzorcowania. Zwykły manometr samochodowy nie wystarczy, bo jego dokładność jest rzędu 0,5 bar, a to więcej niż cały dopuszczalny spadek podczas próby.

Jak wypełnić protokół odbioru instalacji CO krok po kroku

Protokół odbioru instalacji CO i CWU składa się z siedmiu bloków informacyjnych. Każdy z nich pełni inną funkcję dowodową i żadnego nie można pominąć, jeśli dokument ma zostać uznany przez ubezpieczyciela, producenta kotła czy inspektora nadzoru budowlanego. Poniżej konkretny przebieg wypełniania z uwzględnieniem najczęstszych wpisów.

Blok 1-3: identyfikacja inwestycji i stron

Pierwsza sekcja zawiera dane obiektu: adres, numer działki ewidencyjnej, nazwę inwestycji w przypadku większych budów. Druga i trzecia to dane inwestora oraz wykonawcy: pełne nazwy, NIP, REGON, numery telefonów, a w przypadku osób fizycznych seria i numer dowodu osobistego. Te informacje stanowią podstawę prawną do dochodzenia roszczeń, dlatego muszą być czytelne i zgodne z wpisami w umowie o roboty instalacyjne.

Brak numeru działki w protokole potrafi zablokować wypłatę odszkodowania. Ubezpieczyciel porównuje lokalizację zdarzenia z lokalizacją w dokumentacji, a przy braku jednoznacznego wskazania odmawia wypłaty. Wpis „dom jednorodzinny, ul. Lipowa 12" wystarczy do celów technicznych, ale nie wystarczy do celów prawnych bez odwołania do księgi wieczystej lub numeru ewidencyjnego działki.

Blok 4: zakres wykonanych prac

Czwarta sekcja opisuje, co dokładnie wykonano: źródło ciepła (kocioł gazowy kondensacyjny, pompa ciepła, kocioł na pellet), instalację centralnego ogrzewania z podaniem typu rur i grzejników, instalację ciepłej wody użytkowej z cyrkulacją lub bez, a także automatykę pogodową i sterowanie strefowe. Lista musi być zgodna z projektem budowlanym lub z umową powykonawczą.

Częsty błąd polega na ogólnikowym wpisie: „wykonano instalację grzewczą". Taki zapis nie pozwala zweryfikować, czy wykonawca zamontował elementy, za które pobrał wynagrodzenie. Precyzyjne wyliczenie z numerami katalogowymi urządzeń i ich mocami zamyka drogę do sporów o zakres zlecenia.

Blok 5: parametry i wyniki prób

To najważniejsza część dokumentu. Zawiera: ciśnienie próbne, czas trwania próby, ciśnienie początkowe i końcowe, ewentualny spadek oraz jednoznaczną informację o wyniku: pozytywny lub negatywny. Wpis powinien wyglądać tak: „Próba wodna przy ciśnieniu 5 bar przez 30 minut. Ciśnienie początkowe 5,0 bar, końcowe 4,9 bar. Wynik pozytywny".

Spadek ciśnienia w czasie próby jest miernikiem jakości wykonania. Dopuszczalna wartość to 0,2 bar przy temperaturze otoczenia stabilnej w granicach ±2°C. Większy spadek oznacza nieszczelność, którą trzeba zlokalizować i usunąć przed ponowną próbą. Lokalizację ułatwia pasta mydlana lub detektor elektroniczny, ale sam fakt wykrycia wycieku trzeba udokumentować w protokole.

Blok 6: załączona dokumentacja

Sekcja szósta wylicza dokumenty towarzyszące: atesty higieniczne PZH na rury i izolacje, karty gwarancyjne urządzeń, projekt wykonawczy instalacji, dokumentację powykonawczą ze zdjęciami, schematy sterowania oraz instrukcje obsługi kotła w języku polskim. Lista załączników stanowi dowód, że wykonawca przekazał inwestorowi pełen pakiet informacji wymaganych do eksploatacji.

Blok 7: oświadczenia i podpisy

Siódmy blok zamyka procedurę. Znajdują się tu: oświadczenie wykonawcy o zgodności wykonania z projektem i sztuką, oświadczenie inwestora o przeprowadzeniu instruktażu obsługi, miejsce na uwagi o niezgodnościach oraz podpisy obu stron z datą. Podpis inwestora bez zastrzeżeń oznacza pełną akceptację wykonania, co utrudnia późniejsze roszczenia z tytułu wad ukrytych.

Najczęstszy błąd: podpisanie protokołu mimo widocznych zastrzeżeń. Wpis „instalacja OK, ale grzejnik w łazience przecieka" przy braku późniejszych kroków naprawczych powoduje, że inwestor nie może skutecznie dochodzić naprawy w ramach gwarancji, bo sam potwierdził odbiór.

Próba szczelności wodna procedura, czas trwania i najczęstsze błędy

Próba szczelności wodna polega na napełnieniu instalacji wodą, podniesieniu ciśnienia do wartości próbnej i obserwacji przez ściśle określony czas. Procedura składa się z sześciu kroków, które muszą zostać wykonane w podanej kolejności. Skrócenie którejkolwiek czynności obniża wiarygodność wyniku i może prowadzić do przeoczenia nieszczelności.

Krok 1: napełnianie instalacji

Instalację napełnia się powoli, od najniższego punktu ku górze, przez zawór do napełniania podłączony do sieci wodociągowej. Powolne napełnianie pozwala usunąć powietrze z rur i grzejników. Po każdym grzejniku na piętrze otwiera się odpowietrznik ręczny, aby wypuścić poduszkę powietrzną. Pominięcie odpowietrzenia powoduje, że manometr pokazuje ciśnienie wody, ale w instalacji pozostają pęcherze powietrza, które przy rozgrzewaniu kompensują ciśnienie i fałszują odczyt próby.

Krok 2: ustawienie ciśnienia próbnego

Po pełnym napełnieniu i odpowietrzeniu zamyka się zawory odcinające i podnosi ciśnienie pompą ręczną lub elektryczną do wartości próbnej. Manometr powinien być umieszczony w najniższym punkcie instalacji, bo tam panuje najwyższe ciśnienie. Wartość odczytuje się po ustabilizowaniu temperatury, czyli po około 15 minutach od zakończenia pompowania.

Krok 3: czas obserwacji

Czas trwania próby wynosi 30 minut dla instalacji domowych i 60 minut dla większych układów. W tym czasie nie wolno manipulować zaworami ani uruchamiać kotła. Każda zmiana temperatury wody powoduje zmianę ciśnienia (prawo Boyle'a-Mariotte'a), dlatego próba powinna być przeprowadzana w temperaturze otoczenia 18-22°C, bez bezpośredniego nasłonecznienia instalacji.

Krok 4: odczyt końcowy

Po upływie wyznaczonego czasu odczytuje się ciśnienie końcowe. Różnica między ciśnieniem początkowym a końcowym nie może przekraczać 0,2 bar. Spadek powyżej tej wartości oznacza nieszczelność. Spadek poniżej 0,2 bar może wynikać z resztkowego odpowietrzania i nie dyskwalifikuje próby, ale powinien być odnotowany w protokole.

Krok 5: lokalizacja wycieku

Miejsce nieszczelności lokalizuje się przez oględziny połączeń, złączek, zaworów i przejść przez ściany. Pomocne są: pasta mydlana nakładana na podejrzane miejsca, detektor elektroniczny słuchowy lub kamerowy wziernik. Po znalezieniu wycieku naprawia się go i przeprowadza próbę od nowa, od pierwszego kroku.

Krok 6: spuszczenie wody i zabezpieczenie

Po pozytywnej próbie wodę spuszcza się tylko wtedy, gdy instalacja ma być opróżniona na czas mrozów. W normalnym trybie instalacja pozostaje napełniona pod ciśnieniem roboczym, a woda pełni funkcję czynnika grzewczego i ochrony przed korozją. Dodatek inhibitora chroni instalację przez cały okres eksploatacji.

Najczęstsze przyczyny nieszczelnościRozwiązanie
Niedokręcone złączki zaciskanePonowne zaciśnięcie lub wymiana
Uszkodzone uszczelki przy zaworachWymiana uszczelek na nowe
Pęknięcia przy szwach w rurach wielowarstwowychWymiana odcinka rury
Niedokręcone śrubunki przy grzejnikachDokręcenie kluczem dynamometrycznym
Luźne połączenia przy naczyniu wzbiorczymKontrola momentu, wymiana uszczelki

Separator magnetyzmu montuje się na powrocie przed kotłem, ponieważ w instalacji z nowymi rurami stalowymi przez pierwsze 6-12 miesięcy wydziela się znaczna ilość cząstek metali. Bez separatora te cząstki osiadają w wymienniku kotła, obniżając jego sprawność i skracając żywotność. Separator nie jest obowiązkowy prawnie, ale wielu producentów kotłów warunkuje gwarancję jego obecnością.

Protokół CO a gwarancja oraz ubezpieczenie kiedy chroni, a kiedy nie wystarczy

Sam protokół próby szczelności instalacji CO nie zastępuje gwarancji producenta ani polisy ubezpieczeniowej. Stanowi natomiast warunek wstępny ich obowiązywania. Ubezpieczyciel odmówi wypłaty odszkodowania za szkodę wodną, jeśli w dokumentacji brakuje protokołu potwierdzającego szczelność instalacji w chwili oddania do użytku. Producent kotła uzna reklamację za niezasadną, jeśli w protokole nie ma wpisu o prawidłowym ciśnieniu próbnym.

Kiedy protokół wystarczy

Odbiór techniczny domu, sprzedaż nieruchomości, rozliczenie ekipy wykonawczej, drobne naprawy gwarancyjne. W tych sytuacjach sam podpisany dokument z wynikiem próby zamyka sprawę.

Kiedy potrzeba czegoś więcej

Ubezpieczenie nieruchomości, gwarancja producenta kotła, dofinansowanie z programu Czyste Powietrze, sprzedaż deweloperska. W tych przypadkach wymagane są dodatkowe dokumenty: projekt instalacji, odbiór kominiarski, opinia gazowni, protokół uruchomienia kotła gazowego.

Art. 656 Kodeksu cywilnego nakłada na wykonawcę obowiązek udzielenia gwarancji jakości na wykonaną robotę. Brak protokołu próby szczelności w praktyce oznacza, że wykonawca nie ma dowodu, iż instalacja działała prawidłowo w chwili przekazania. W razie awarii inwestor zyskuje argument, że usterka istniała od początku, co utrudnia obronę wykonawcy.

W przypadku pomp ciepła producenci wymagają nie tylko protokołu próby szczelności, ale też protokołu uruchomienia podpisane przez autoryzowanego instalatora. Różnica polega na tym, że uruchomienie obejmuje sprawdzenie parametrów pracy sprężarki, nastaw automatyki i krzywej grzewczej. Bez tego dokumentu gwarancja na sprężarkę i wymiennik nie obowiązuje, nawet jeśli sama instalacja hydrauliczna jest szczelna.

Odbiór częściowy i końcowy różnią się zakresem. Odbiór częściowy wykonuje się po zakończeniu jednego etapu, na przykład po zamontowaniu kotła, ale przed uruchomieniem całego układu. Protokół częściowy potwierdza stan na dany moment i nie zamyka gwarancji. Odbiór końcowy następuje po zakończeniu wszystkich prac, przeprowadzeniu próby szczelności i rozruchu. Ten protokół stanowi podstawę do dochodzenia roszczeń.

Typ odbioruKiedyCo potwierdza
CzęściowyPo zakończeniu etapu pracStan instalacji na dany moment
KońcowyPo całości robót i rozruchuGotowość do eksploatacji
GazowyPo podłączeniu do sieci gazowejSzczelność instalacji gazowej za kotłem
KominowyPo podłączeniu do przewodu kominowegoPrawidłowy ciąg i wentylacja
Checklista 11 punktów do wydruku:
  • Adres inwestycji z numerem działki
  • Dane inwestora i wykonawcy (NIP, telefon)
  • Lista urządzeń z numerami seryjnymi
  • Ciśnienie próbne w barach
  • Czas trwania próby w minutach
  • Ciśnienie początkowe i końcowe
  • Dopuszczalny spadek ciśnienia (0,2 bar)
  • Wynik próby: pozytywny lub negatywny
  • Lista załączników (atesty, karty, projekt)
  • Instrukcja obsługi przekazana inwestorowi
  • Podpisy obu stron z datą

Mini-glosariusz

Próba szczelności badanie instalacji pod zwiększonym ciśnieniem w celu wykrycia nieszczelności. Naczynie przeponowe zbiornik kompensujący rozszerzalność cieplną wody, dzielący się na dwie komory przedzielone membraną. Inhibitor dodatek chemiczny chroniący instalację przed korozją i osadzaniem kamienia. Śrubunek złączka rozłączalna umożliwiająca demontaż grzejnika bez opróżniania instalacji. Separator magnetyczny urządzenie wyłapujące cząstki metali z wody grzewczej.

Wartość ubezpieczeniowa domu zależy nie tylko od sumy polisy, ale też od stanu technicznego instalacji. Ubezpieczyciel, który znajdzie w dokumentacji powykonawczej brak protokołu próby szczelności, może podnieść składkę lub odmówić objęcia ochroną ryzyka zalania. Z punktu widzenia inwestora protokół to nie koszt, lecz oszczędność na kilka lat do przodu.

Protokół próby szczelności instalacji CO to dokument, który wymaga uwagi przy wypełnianiu, ale nie wymaga wiedzy tajemnej. Tabela ciśnień, sześć kroków próby wodnej i jedenaście punktów checklisty wystarczą, żeby zamknąć sprawę prawidłowo. Resztę zrobi podpisany dokument, który leży w teczce i czeka na moment, w którym będzie potrzebny najbardziej.
