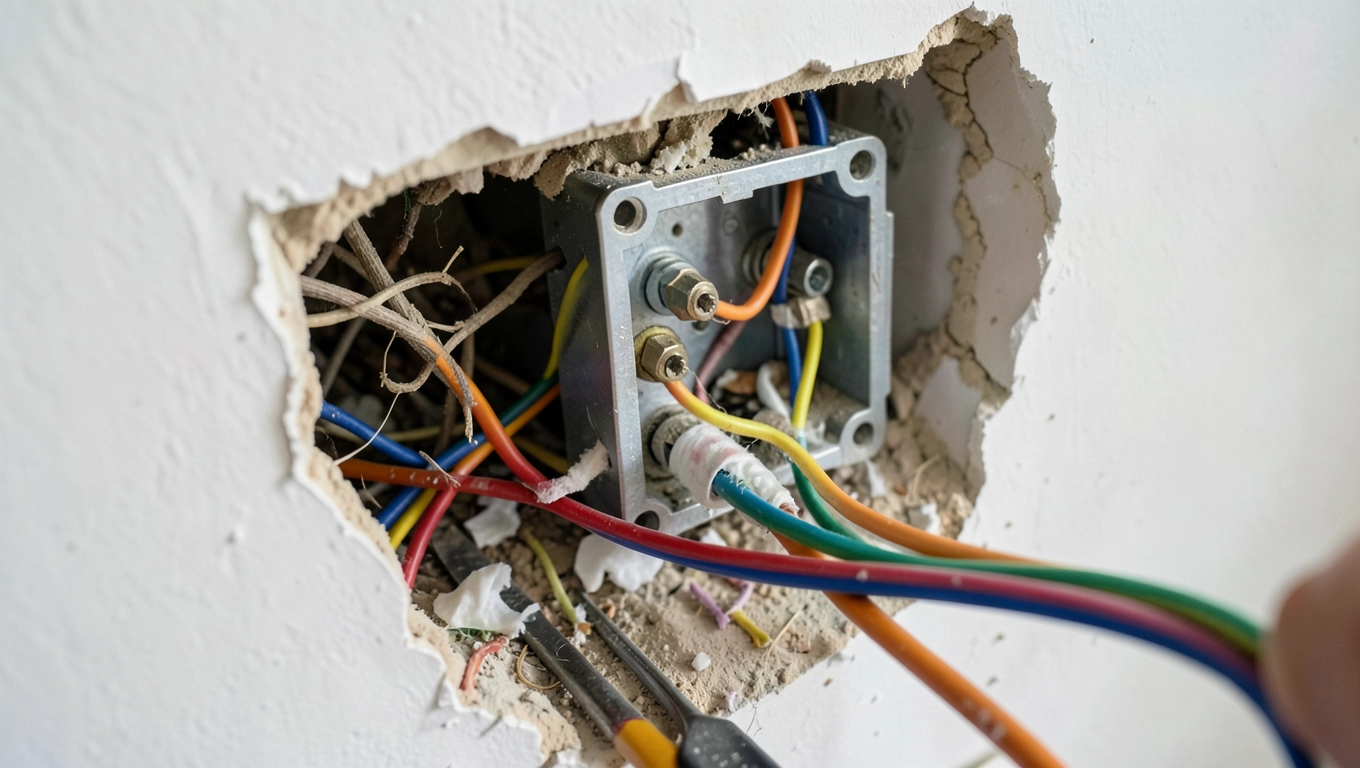

Jak wygląda wymiana instalacji elektrycznej w starym domu

Stara instalacja elektryczna w domu z lat siedemdziesiątych potrafi czekać latami, aż pewnego wieczoru wyłącznik zacznie iskrzyć, a w ślad za nim pojawi się zapach spalenizny. W Polsce niemal czterdzieści procent pożarów budynków mieszkalnych zaczyna się właśnie od wadliwego okablowania, więc wymiana instalacji elektrycznej w starym domu to nie kwestia estetyki, lecz bezpieczeństwa domowników i realnego spokoju na kolejne dekady.

• Kiedy wymiana instalacji elektrycznej jest naprawdę konieczna
• Planowanie, koszty i formalności przy wymianie instalacji
• Projekt instalacji elektrycznej domu jednorodzinnego
• Dobór kabli, zabezpieczeń i osprzętu do nowej instalacji
• Wymiana instalacji elektrycznej krok po kroku w praktyce
• Pomiary i odbiór instalacji elektrycznej protokół
• Instalacja elektryczna pod fotowoltaikę, pompę ciepła i wallbox
• Najczęstsze błędy przy wymianie instalacji i jak ich uniknąć
• Checklista inwestora przed odbiorem instalacji

Kiedy wymiana instalacji elektrycznej jest naprawdę konieczna

Często wystarczy jeden rzut oka na rozdzielnicę, żeby zrozumieć, z czym mamy do czynienia. Ceramiczne bezpieczniki topikowe, brak wyłączników różnicowoprądowych, przewody w izolacji tekstylnej albo aluminiowe żyły o przekroju 1,5 mm² to sygnały, że obecny układ nie udźwignie współczesnych obciążeń i wymaga kompleksowej wymiany.

Przeciążona sieć objawia się na kilka sposobów, zanim dojdzie do poważnej awarii. Kiedy w jednym gniazdku pracuje pralka, odkurzacz i ładowarka, wtedy włączenie czajnika kończy się chwilowym zanikiem napięcia w całej kuchni, bo obwód nie został poprawnie zabezpieczony. Migotanie żarówek przy włączaniu kuchenki mikrofalowej, ciepłe w dotyku gniazdka, a także słyszalne buczenie w ścianach to kolejne znaki ostrzegawcze.

Jeżeli budynek przeszedł już jedną „naprawę pożarową", w której ktoś dorzucił gniazdko od sąsiada, wtedy układ często nie spełnia żadnych współczesnych norm. W takiej sytuacji punktowe łatanie przestaje się opłacać, bo każda kolejna interwencja odsłania kolejne niedociągnięcia. Kompleksowa wymiana instalacji elektrycznej w starym domu rozwiązuje problem za jednym zamachem, zamiast fundować kolejne stresujące niespodzianki.

Warto przy okazji rozważyć, czy oprócz bezpieczeństwa zależy nam na funkcjonalności. Brak osobnych obwodów dla AGD, pojedyncze gniazdka w pokojach, brak okablowania pod oświetlenie sufitowe to wszystko da się poprawić wyłącznie przy okazji poważniejszego remontu. Dlatego decyzję o wymianie warto podjąć, zanim ściany zostaną odświeżone, bo kucie świeżej glazury kosztuje podwójnie.

Planowanie, koszty i formalności przy wymianie instalacji

Ile kosztuje wymiana instalacji elektrycznej w domu? Odpowiedź zależy od metrażu, liczby punktów i standardu osprzętu. W 2025 roku za kompletną wymianę w domu jednorodzinnym o powierzchni około 120 m² trzeba zaplanować od 35 do 65 tysięcy złotych, przy czym sam materiał stanowi zwykle 30-40% tej kwoty. Cena rośnie, kiedy zależy nam na gniazdkach z klapkami w łazienkach, automatyce oświetleniowej albo przygotowaniu instalacji pod fotowoltaikę.

Formalności przy modernizacji instalacji wewnętrznej domu jednorodzinnego są zaskakująco lekkie, o ile nie zmieniamy przyłącza. Wymiana samej instalacji, bez zwiększania mocy przyłączeniowej, nie wymaga pozwolenia na budowę ani zgłoszenia w starostwie. Konieczne jest natomiast zlecenie projektu uprawnionemu projektantowi oraz wykonanie pomiarów po zakończeniu prac, co zamyka się w dokumentacji dla ubezpieczyciela i przyszłego nabywcy.

Kiedy jednak zwiększamy moc przyłączeniową powyżej aktualnej wartości, wtedy zaczyna się procedura u operatora sieci dystrybucyjnej. Wzór wniosku o określenie nowych warunków przyłączenia można pobrać ze strony właściwego OSD, a do kompletu dołącza się plan zabudowy z zaznaczonymi obciążeniami. Czas oczekiwania na warunki wynosi od 14 do 30 dni, w zależności od regionu, warto więc rozpocząć ten proces równolegle z projektowaniem.

Projekt instalacji elektrycznej domu jednorodzinnego

Dobry projekt instalacji elektrycznej zaczyna się od inwentaryzacji potrzeb, a nie od listy gniazdek. Ile obwodów oświetleniowych, ile gniazdkowych, jakie urządzenia wymagają dedykowanej linii, gdzie stanie pralka, a gdzie indukcyjna płyta grzewcza to pytania, na które odpowiada się przed pierwszą kreską na rzucie. Bez tego dokument szybko okaże się niedoszacowany.

Schemat obwodów powinien uwzględniać obciążenia szczytowe, czyli sytuacje, w których kilka urządzeń pracuje jednocześnie. Typowa rodzina w domu 120 m² potrzebuje minimum 8-12 obwodów gniazdkowych i 4-6 obwodów oświetleniowych, rozdzielonych tak, by awaria jednego z nich nie pozbawiała pracy całej kondygnacji. Takie rozplanowanie znacząco podnosi komfort użytkowania, bo zanik napięcia w łazience nie oznacza ciemności w sypialni.

Każdy obwód musi mieć własne zabezpieczenie nadprądowe oraz, w pomieszczeniach mokrych i tam, gdzie pracują urządzenia dotykowe, wyłącznik różnicowoprądowy o prądzie różnicowym 30 mA. Rozdzielnica umieszczona w łatwo dostępnym miejscu, z czytelnym opisem każdego modułu, to inwestycja w spokój na lata. Warto poprosić projektanta o legendę wydrukowaną i naklejoną od wewnątrz drzwiczek, żeby w sytuacji awaryjnej nie szukać schematu po szufladach.

Dobór kabli, zabezpieczeń i osprzętu do nowej instalacji

Rynek kabli elektroenergetycznych oferuje kilka rozwiązań, które sprawdzają się w różnych sytuacjach. Poniższe zestawienie uwzględnia cztery najczęściej stosowane typy przewodów w domach jednorodzinnych w Polsce.

Przekroje przewodów elektrycznych w domu wynikają z obciążenia oraz długości trasy. Dla typowego obwodu gniazdkowego o długości do 25 metrów wystarcza 2,5 mm², natomiast obwód zasilający kuchenkę elektryczną wymaga już 5x4 mm² lub nawet 5x6 mm², jeśli dystans od rozdzielnicy przekracza 20 metrów. Linka H07V-K świetnie sprawdza się w rozdzielnicy, ponieważ łatwo ją formować i podłączać do zacisków modułów.

Zabezpieczenia różnicowoprądowe dzielą się na typ AC, A i B, a wybór zależy od charakteru odbiorników. Typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe, więc sprawdza się przy klasycznych żarówkach i prostych urządzeniach grzewczych. Typ A dodatkowo reaguje na pulsujące składowe stałe, co ma znaczenie przy pralkach, zmywarkach i ładowarkach samochodowych. Typ B jest zarezerwowany dla instalacji z prostownikami trójfazowymi, na przykład przy wallboxie lub inwerterze fotowoltaicznym.

W domu z fotowoltaiką lub pompą ciepła warto zamontować ograniczniki przepięć typu 1+2 w rozdzielnicy głównej. Chronią elektronikę inwertera, sterownika pompy i sterowników automatyki domowej, których wymiana potrafi kosztować kilkanaście tysięcy złotych. Ogranicznik kosztuje 400-900 zł, a jego zadziałanie odwraca uwagę od tego, co mogłoby się wydarzyć podczas burzy lub awarii sieci.

Wymiana instalacji elektrycznej krok po kroku w praktyce

Pierwszy etap to wyłączenie napięcia i demontaż starej instalacji. Wyłącznik główny w rozdzielnicy, demontaż bezpieczników, odcięcie przewodów od listew zaciskowych te czynności trwają zwykle pół dnia w domu o powierzchni 120 m². Warto przy okazji sfotografować istniejący układ, bo po zdjęciu tynku nikt nie będzie pamiętał, który kabel dokąd biegł.

Drugi etap to wykucie bruzd pod nowe trasy kablowe. Młotowiertarka z dłutem, odkurzacz przemysłowy i rękawice to podstawowe wyposażenie ekipy. Bruzdy prowadzi się poziomo i pionowo, unikając ukośnych odcinków, które utrudniają późniejsze wiercenie w ścianach. Głębokość bruzdy powinna wynosić około 2,5-3 cm, żeby przewód schował się pod warstwą tynku.

Trzeci etap to ułożenie przewodów i montaż puszek. Kabel wciąga się do rury osłonowej lub mocuje w bruździe za pomocą uchwytów co 30-40 cm. Puszki podtynkowe osadza się na zaprawie, a końce kabli zostawia z zapasem 15-20 cm, żeby podłączenie gniazdka nie wymagało dodatkowego łączenia. Po ułożeniu bruzdy zamyka się tynkiem i czeka na wyschnięcie przed montażem osprzętu.

Czwarty etap to montaż rozdzielnicy i osprzętu. W domu o powierzchni 100-130 m² montaż rozdzielnicy z 24-36 modułami zajmuje zwykle cały dzień. Wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć, listwy zaciskowe i przekaźniki montuje się zgodnie ze schematem, który powinien wisieć w drzwiczkach skrzynki. Sam montaż gniazdek i wyłączników to już kwestia kilku godzin.

Piąty etap to pomiary powykonawcze i próba działania. Elektryk z uprawnieniami SEP wykonuje pomiary rezystancji izolacji, impedancji pętli zwarcia oraz sprawdza działanie wyłączników różnicowoprądowych przyciskiem testowym. Wyniki trafiają do protokołu, który stanowi część dokumentacji powykonawczej.

Pomiary i odbiór instalacji elektrycznej protokół

Odbiór instalacji elektrycznej bez protokołu pomiarowego to w praktyce jej brak w oczach ubezpieczyciela. Dlatego po zakończeniu prac elektryk wystawia dokument zawierający konkretne wartości liczbowe potwierdzające, że instalacja spełnia wymagania normy PN-HD 60364.

Rezystancja izolacji mierzona megaomomierzem pomiędzy przewodem fazowym, neutralnym i ochronnym powinna wynosić minimum 0,5 MΩ, a w nowej instalacji bez problemu przekracza 100 MΩ. Impedancja pętli zwarcia musi być na tyle niska, by wyłącznik nadprądowy zadziałał w wymaganym czasie dla zabezpieczenia 16 A oznacza to wartość poniżej 1,5 Ω. Skuteczność ochrony przeciwporażeniowej sprawdza się, mierząc rezystancję uziomu oraz napięcie dotykowe.

Protokół odbioru instalacji elektrycznej powinien zawierać datę pomiarów, dane firmy wykonawczej oraz numer uprawnień osoby podpisującej. Warto zachować co najmniej dwa egzemplarze: jeden dla ubezpieczyciela, drugi w domowej dokumentacji. Przy sprzedaży nieruchomości świeży protokół uspokaja kupującego i skraca proces transakcji.

Instalacja elektryczna pod fotowoltaikę, pompę ciepła i wallbox

Perspektywiczne planowanie instalacji polega na uwzględnieniu odbiorników, które mogą pojawić się w ciągu najbliższych 5-10 lat. Instalacja elektryczna pod fotowoltaikę i pompę ciepła różni się od klasycznej przede wszystkim większymi przekrojami przewodów, dedykowanymi obwodami oraz zabezpieczeniami typu B w rozdzielnicy.

Przygotowanie tras kablowych przed tynkowaniem ścian kosztuje kilkaset złotych, a oszczędność w przypadku późniejszej rozbudowy sięga kilku tysięcy. Wystarczy poprowadzić pustą rurę osłonową z garażu lub kotłowni do rozdzielnicy, żeby w przyszłości wciągnąć kabel zasilający wallbox bez kucia świeżej glazury.

Pompa ciepła wymaga stabilnego zasilania bez długich przerw, dlatego zaleca się prowadzenie obwodu z pominięciem standardowego zabezpieczenia przeciążeniowego budynku i przydzielenie jej dedykowanego wyłącznika. Wallbox samochodowy pobiera prąd impulsowo, a źle dobrany przekrój kabla objawia się nagrzewaniem izolacji w ścianie po kilku godzinach ładowania. Dlatego warto już na etapie projektu uwzględnić największe planowane obciążenie, nawet jeśli dziś korzystamy z tańszej ładowarki mobilnej.

Sterowniki smart home, rolety elektryczne czy oświetlenie LED w suficie podwieszanym to kolejne elementy, które łatwiej doprowadzić podczas wymiany niż po. Puszka przy każdym oknie, kabel do bramy garażowej, rura na przyszły czujnik temperatury takie detale kosztują grosze teraz, a potrafią zaoszczędzić spore pieniądze za kilka lat.

Najczęstsze błędy przy wymianie instalacji i jak ich uniknąć

Najczęstszym błędem jest oszczędzanie na liczbie obwodów, bo właściciel nie potrafi przewidzieć przyszłych potrzeb. Dwa obwody gniazdkowe na cały parter brzmią rozsądnie, dopóki nie włączymy jednocześnie odkurzacza, pralki i ekspresu do kawy w kuchni. Konsekwencją jest wybijający korek w najmniej odpowiednim momencie, a w skrajnych przypadkach przegrzanie przewodu w ścianie.

Drugą pułapką jest montaż tanich rozdzielnic z modułami nieznanego producenta. Różnicówka za 60 złotych potrafi nie zadziałać w sytuacji, w której powinna, a wyłącznik nadprądowy bez członu termicznego przepuszcza prąd przekraczający wartość znamionową. W skrajnym przypadku kończy się to pożarem, którego odszkodowanie ubezpieczyciel odmówi z powodu zastosowania niecertyfikowanych elementów.

Brak oznaczeń w rozdzielnicy to trzeci błąd, który regularnie pojawia się w polskich domach. Właściciel wie, że w salonie „coś nie działa", ale nie potrafi znaleźć odpowiedniego bezpiecznika. Frustracja sięga zenitu, kiedy trzeba wyłączać wszystko po kolei, szukając właściwego obwodu. Koszt wydrukowania legendy to kilka złotych, a wygoda nieoceniona.

Czwartą powszechną pomyłką jest układanie kabli bez peszel lub rur osłonowych w ścianach murowanych. Kabel bez osłony narażony jest na uszkodzenia mechaniczne przy wierceniu w przyszłości, a jego wymiana wymaga kucia fragmentu ściany. Peszel kosztuje 1-2 złote za metr, a eliminuje ryzyko przebicia izolacji przez przypadkowy wkręt.

Piąty błąd polega na bagatelizowaniu uziemienia. Dom bez skutecznego uziomu lub instalacji wyposażonej jedynie w przewód ochronny bez rzeczywistego połączenia z ziemią nie chroni przed porażeniem tak skutecznie, jak powinien. Warto zlecić pomiar rezystancji uziomu i w razie potrzeby dołożyć szpilkę uziemiającą przy remoncie instalacji.

Checklista inwestora przed odbiorem instalacji

• Sprawdź, czy projekt zawiera schemat rozdzielnicy z opisem każdego modułu.
• Zweryfikuj zgodność użytych kabli z dokumentacją (typ, przekrój, długość).
• Poproś o pomiary rezystancji izolacji dla każdego obwodu osobno.
• Przetestuj wyłączniki różnicowoprądowe przyciskiem TEST.
• Potwierdź działanie wszystkich gniazdek i wyłączników oświetleniowych.
• Sprawdź poprawność podłączenia przewodu ochronnego PE w każdym gnieździe.
• Upewnij się, że rozdzielnica ma wolne miejsce na przyszłe moduły.
• Odbierz protokół pomiarów w dwóch egzemplarzach z czytelnym podpisem i numerem uprawnień.
• Zachowaj dokumentację powykonawczą wraz z fotografiami tras kablowych.
• Sprawdź dostęp do rozdzielnicy bez konieczności przesuwania mebli.
• Potwierdź, że puszki podtynkowe są osadzone równo z tynkiem.
• Zweryfikuj poprawność podziału obwodów między kondygnacjami.
• Sprawdź, czy kable wychodzące poza dom (oświetlenie zewnętrzne, brama) są w peszelach odpornych na UV.
• Zapytaj o trasy rezerwowe pod fotowoltaikę, pompę ciepła lub wallbox.
• Zanotuj numery seryjne licznika energii i zabezpieczeń przedpłatowych.
• Przechowuj kopię protokołu w chmurze lub sejfie na wypadek pożaru.

Decyzja o wymianie instalacji elektrycznej w starym domu zwraca się nie tyle w złotówkach, co w spokojnym śnie i braku stresu przy każdej burzy. Dom z nową, przemyślaną instalacją zyskuje wartość przy odsprzedaży, a ubezpieczyciel nie odmówi wypłaty po szkodzie. Skonsultuj szczegóły projektu z uprawnionym projektantem, zanim ekipa wejdzie na budowę, bo kilka godzin rozmowy potrafi zaoszczędzić tygodnia poprawek.
