Skrzynka bezpieczników w domu: schemat, który ochroni Cię przed pożarem

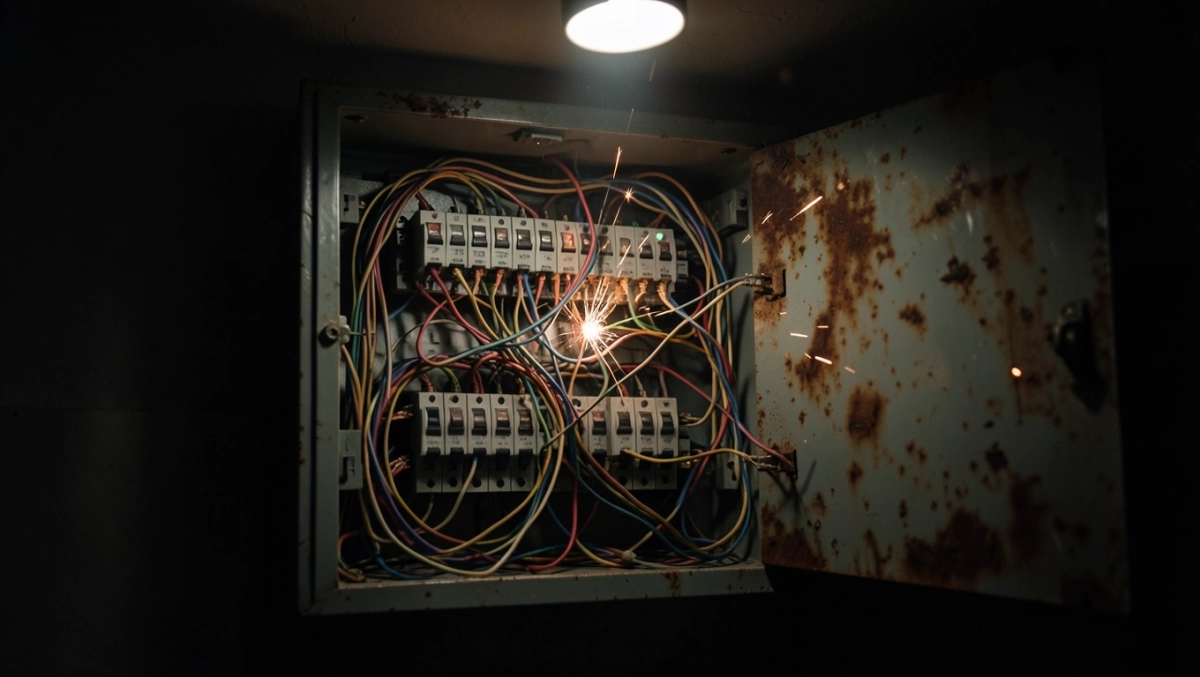

Przegrzanie styku w rozdzielnicy bywa cichym zabójcą instalacji iskrzy, grzeje się, aż w końcu wybucha pożar, gdy wkład topikowy dobierano na oko albo odwrotnie niż trzeba. Sprawny schemat skrzynki bezpieczników w domu to nie ozdoba szuflady z narzędziami, lecz konkretny zapis: który obwód zasila łazienkę, jaki prąd znosi dana linia, dlaczego ogranicznik przepięć siedzi zaraz za głównym wyłącznikiem, a nie gdzieś na końcu. Poniżej rozkładam to na czynniki pierwsze bez lania wody, bez odsyłania do norm, których nikt nie czyta żebyś po lekturze potrafił sam ocenić, czy Twoja rozdzielnica jest ułożona logicznie i bezpiecznie.

• Kolejność modułów w rozdzielnicy mieszkaniowej
• Dobór bezpieczników do obwodów 230V w domu
• Oznaczenia i etykiety bezpieczników na schemacie
• Najczęstsze błędy przy montażu skrzynki bezpieczników
• Bezpieczeństwo, montaż i przeglądy
• Checklista: gotowa rozdzielnica mieszkaniowa

Kolejność modułów w rozdzielnicy mieszkaniowej

Szyna zasilająca w rozdzielnicy to nie wolna kolejność prąd płynie od wejścia, więc logika rozmieszczenia modułów musi go odwzorowywać. Na samym początku siada wyłącznik główny, zwykle trójfazowy 25 A lub jednofazowy 40 A w małym mieszkaniu, który odcina całość instalacji jednym ruchem dłoni. Za nim i to nie jest kwestia estetyki umieszcza się ogranicznik przepięć (SPD typu 1 lub 1+2), bo piorun albo impuls z sieci musi trafić w pierwszą barierę, zanim doleci do delikatnych urządzeń.

Dopiero potem pojawiają się wyłączniki różnicowoprądowe (RCD) o czułości 30 mA dla obwodów gniazd oraz 10 mA w strefach mokrych, choć te drugie w praktyce mieszkaniowej stosuje się rzadko. RCD musi stać przed MCB, ponieważ chroni ludzi, nie przewody więc logicznie powinien reagować wcześniej niż zabezpieczenie nadprądowe. Każdy RCD obsługuje grupę od trzech do pięciu wyłączników instalacyjnych, bo sumowanie prądów upływu z całego domu na jednym różnicowoprądowym prowadzi do kłopotliwych, nieokreślonych wyłączeń.

Wyłączniki nadprądowe (MCB) zamykają kaskadę i przypisane są im konkretne obwody: oświetlenie, gniazda kuchni, łazienka, pralka, piekarnik, bojler, klimatyzacja. Selektywność kaskady polega na tym, że prąd zwarciowy wybiera drogę przez najbliższe zabezpieczenie w górę MCB 16 A obwodu gniazd reaguje szybciej niż wyłącznik główny 40 A, więc wybija lokalnie, a nie pozbawia prądu całego domu. Wyobraź sobie sytuację odwrotną: zwartą lutownicę na biurku i ciemność w sypialni dziecka, bo ktoś pomylił kolejność.

Instalacja jednofazowa różni się od trójfazowej głównie obecnością rozłożenia obciążenia na trzy fazy L1, L2, L3 oraz koniecznością użycia listwy trójfazowej w wyłączniku głównym i SPD. W domu z płytą indukcyjną, klimatyzacją i bojlerem trzy fazy są praktycznie obowiązkowe, bo przy 230 V urządzenia pobierające 7 kW mocno obciążają pojedynczą fazę. W małym mieszkaniu do 50 m² wystarcza jednofazowe 230 V, ale pod warunkiem, że kuchenka elektryczna nie przekracza 3,5 kW.

Dobór bezpieczników do obwodów 230V w domu

Dobór MCB nie zaczyna się od bezpiecznika zaczyna się od przewodu. Grubość żyły Cu wyznacza granicę prądu, jaką może bezpiecznie przenieść, a bezpiecznik ma ją chronić, więc jego amperaż musi być niższy lub równy obciążalności długotrwałej kabla. Przewód 1,5 mm² wytrzymuje około 15 A w instalacji domowej, 2,5 mm² około 21 A, a 4 mm² dochodzi do 28 A dlatego oświetlenie obsługuje się przez MCB 10 A, a gniazda przez 16 A na przewodzie 2,5 mm².

Charakterystyka B lub C określa, jak szybko MCB reaguje na krótkotrwały impuls prądowy. Charakterystyka B (prąd zwarciowy 3-5 × In) stosuje się w obwodach o niskim prądzie rozruchowym oświetlenie, gniazda ogólne, drobne AGD. Charakterystyka C (5-10 × In) lepiej radzi sobie z rozruchami silników, więc używa się jej do lodówki, pralki, klimatyzacji, bojlera, pompy ciepła. Pomieszanie charakterystyk bez sensu prowadzi do tego, że bezpiecznik albo wybija przy włączeniu lodówki, albo nie chroni przed realnym zwarciem.

Obwód z RCD 30 mA wymaga szczególnej uwagi przy doborze MCB, ponieważ nie każda charakterystyka współgra z wyłącznikiem różnicowoprądowym. RCD 30 mA musi mieć zdolność wytrzymywania udarów prądowych generowanych przez MCB podczas normalnego działania producenci publikują tabele kompatybilności. Bez sprawdzenia tego ryzykujesz kłopotliwe wybijanie RCD przy każdym włączeniu komputera albo lodówki.

Ramka informacyjna: normą odniesienia dla rozdzielnic mieszkaniowych jest PN-HD 60364, a konkretnie jej część 5-53 dotycząca doboru urządzeń oraz 4-41 opisująca ochronę przeciwporażeniową. W praktyce projektowej stosuje się też wytyczne producentów rozdzielnic i katalogi zabezpieczeń każdy MCB ma kartę techniczną z wartościami granicznymi.

Kiedy NIE stosować charakterystyki B

Charakterystyka B nie sprawdza się w obwodach z silnikami, które na rozruchu pobierają 5-7 razy prąd znamionowy. Pompa obiegowa, sprężarka lodówki, klimatyzator każde z tych urządzeń potrafi spowodować nieuzasadnione wyłączenie B, a wtedy właściciel wymienia bezpiecznik na większy, łamiąc selektywność.

Kiedy NIE stosować charakterystyki C

C nie nadaje się do oświetlenia LED z driverami elektronicznymi albo do obwodów z dużą liczbą gniazd w salonie impuls zwarciowy w takiej instalacji nie przekracza 3 × In, więc MCB C zareaguje zbyt późno, aby ograniczyć skutki termiczne.

Oznaczenia i etykiety bezpieczników na schemacie

Najlepszy schemat rozdzielnicy mieszkaniowej jest bezużyteczny, gdy nie wiadomo, który MCB odpowiada za co. Numeracja samoprzylepnymi paskami albo wydrukiem termicznym oszczędza nerwy przy każdej awarii zamiast sprawdzać metodą prób i wyłączeń nocą, otwierasz drzwiczki i widzisz opis: 1 oświetlenie kuchnia, 2 gniazda salon, 3 łazienka. Bez etykiet nawet doświadczony elektryzujący traci czas, a domownik nie ma szans samodzielnie odciąć odpowiedni obwód w razie zagrożenia.

Schemat ideowy warto trzymać na wewnętrznej stronie drzwiczek rozdzielnicy w formacie A4 zalaminowanego lub w przeznaczonej do tego kieszonce. Rysunek powinien zawierać oznaczenia obwodów, wartości MCB, lokalizację RCD, trasy kablowe w skrócie, a w nowszych domach także rozmieszczenie puszek pośrednich. Bez tego dokumentu po pięciu latach nikt nie pamięta, dokąd biegnie konkretna linia.

Druk termiczny vs. długopis: etykiety drukowane na drukarce Brother PT albo równoważnej przetrwają lata w warunkach rozdzielnicy długopis na taśmie malarskiej blednie po roku i odpada przy pierwszej wymianie modułu.

Przykładowy wzór opisu obwodu

• MCB 1 oświetlenie parter (10 A, B)
• MCB 2 oświetlenie piętro (10 A, B)
• MCB 3 gniazda salon + jadalnia (16 A, B)
• MCB 4 gniazda kuchnia (16 A, B)
• MCB 5 gniazda sypialnie (16 A, B)
• MCB 6 łazienka + pralka (16 A, B, RCD 30 mA)
• MCB 7 bojler (20 A, C)
• MCB 8 płyta indukcyjna (25 A, C)

Wolne sloty zostaw z opisem REZERWA wraz z planowaną funkcją, np. REZERWA przyszła klimatyzacja. Brak rezerwy to proszenie się o kłopot, bo każda rozbudowa wymaga wtedy wymiany obudowy.

Najczęstsze błędy przy montażu skrzynki bezpieczników

Brak selektywności kaskady najczęstsza i najgroźniejsza pomyłka, polegająca na dobraniu wszystkich MCB na ten sam prąd albo pominięciu wyłącznika głównego o odpowiednio wyższym amperażu. Skutkiem jest sytuacja, w której zwarcie w jednym obwodzie wybija pół domu, bo RCD albo wyłącznik główny reaguje wcześniej niż lokalny MCB. Selektywność energetyczna osiąga się, gdy prąd znamionowy niżej w kaskadzie wynosi co najmniej połowę wartości zabezpieczenia nadrzędnego.

Zbyt duży MCB na zbyt cienkim przewodzie to druga klasyka. Kabel 1,5 mm² zabezpieczony MCB 16 A nie zadziała ochronnie bezpiecznik puści dopiero przy prądach, które zdążą nadtopić izolację, zanim MCB zdąży zareagować termicznie. Maksymalny prąd zabezpieczenia dla 1,5 mm² to 13 A, dla 2,5 mm² to 19 A podane wartości są bezpiecznymi granicami wg PN-HD 60364-5-52.

Pomieszanie charakterystyk bez logiki prowadzi do drobnych, irytujących wyłączeń przy każdym uruchomieniu sprężarki. Lodówka podpięta pod MCB 10 A o charakterystyce B wybija przy pierwszym cyklu chłodzenia, bo pobiera 5-7 A prądu rozruchowego trwającego 1-2 sekundy. Charakterystyka C przy tym samym obwodzie toleruje taki impuls bez problemu.

Ostrzeżenie bezpieczeństwa: praca pod napięciem przy rozdzielnicy wymaga uprawnień SEP i odpowiednich środków ochrony indywidualnej. Nawet pozornie proste czynności, jak wymiana MCB pod napięciem, grożą porażeniem lub poważnym poparzeniem łukiem elektrycznym. Bez odpowiednich kwalifikacji zleć przegląd i modernizację osobie z aktualnym świadectwem kwalifikacyjnym.

Bezpieczeństwo, montaż i przeglądy

Obudowa rozdzielnicy powinna wisieć na wysokości 140-220 cm od podłogi do środka, w miejscu suchym, wentylowanym i łatwo dostępnym nigdy w garderobie, pod umywalką ani w bezpośrednim sąsiedztwie materiałów palnych. Klasa ochrony IP obudowy rozdzielnicy wewnętrznej to minimum IP30, w pomieszczeniach wilgotnych (piwnica, pralnia) zaleca się IP44. Drzwiczki nie mogą utrudniać dostępu, a zamek powinien być na tyle prosty, aby dorosły domownik otworzył rozdzielnicę bez poszukiwania kluczy w sytuacji awaryjnej.

Wentylacja wewnętrzna bywa pomijana, a jest konieczna każdy MCB generuje ciepło, moduły różnicowoprądowe potrafią oddawać 4-8 W pod obciążeniem. Szafa bez otworów wentylacyjnych w górnej i dolnej części dogrzewa złącza, przyspieszając starzenie styków. W praktyce profesjonalnej stosuje się obudowy z perforacją albo wymuszoną wentylację przy rozdzielnicach powyżej 24 modułów.

Przeglądy okresowe w domach jednorodzinnych wykonuje się co 5 lat, w budynkach wielorodzinnych i obiektach użyteczności publicznej co rok. Zakres obejmuje pomiary impedancji pętli zwarcia, testy RCD przyciskiem TEST, sprawdzenie momentu dokręcenia zacisków oraz weryfikację schematu. Po każdej powodzi, pożarze sąsiednim albo silnym uderzeniu pioruna w pobliżu warto przegląd zrobić wcześniej.

Checklista: gotowa rozdzielnica mieszkaniowa

• Wyłącznik główny o prądzie wyższym niż suma MCB z uwzględnieniem jednoczesności
• SPD typu 1+2 zaraz za wyłącznikiem głównym
• Co najmniej dwa RCD 30 mA dla podziału obwodów na grupy
• MCB dobrane do przekroju kabla (10 A na 1,5 mm², 16 A na 2,5 mm², 20-25 A na 4 mm²)
• Charakterystyka B dla oświetlenia i gniazd, C dla urządzeń z silnikami
• Minimum 20 % wolnych modułów na przyszłe rozbudowy
• Etykiety na każdym MCB, schemat ideowy na drzwiczkach
• Obudowa IP30 w pomieszczeniu suchym lub IP44 w wilgotnym
• Wentylacja górna i dolna w obudowie
• Wpis w dokumentacji z datą montażu, danymi wykonawcy i numerem świadectwa SEP

Projektując lub weryfikując skrzynkę bezpieczników w domu, pamiętaj, że rozdzielnica to pierwsza linia obrony przed pożarem instalacyjnym każdy element kaskady pełni inną funkcję i reaguje na inny rodzaj zagrożenia, więc uproszczenia mszczą się szybciej niż myślisz. W razie wątpliwości zawsze zlecaj prace osobie z uprawnieniami SEP i poproś o protokół pomiarowy po zakończeniu montażu. Własnoręcznie wykonany schemat i poprawnie dobrane zabezpieczenia wystarczą, by instalacja służyła bezpiecznie przez kolejne dwie-trzy dekady.

Źródła i normy: PN-HD 60364 (szereg), PN-EN 60898 (wyłączniki nadprądowe MCB), PN-EN 61008 (wyłączniki różnicowoprądowe RCD), PN-EN 61643 (ograniczniki przepięć SPD), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki (Dz.U. 2019 poz. 1065 z późn. zm.). Strony referencyjne producentów zabezpieczeń: hager.pl, abb.pl, eaton.com/pl.
