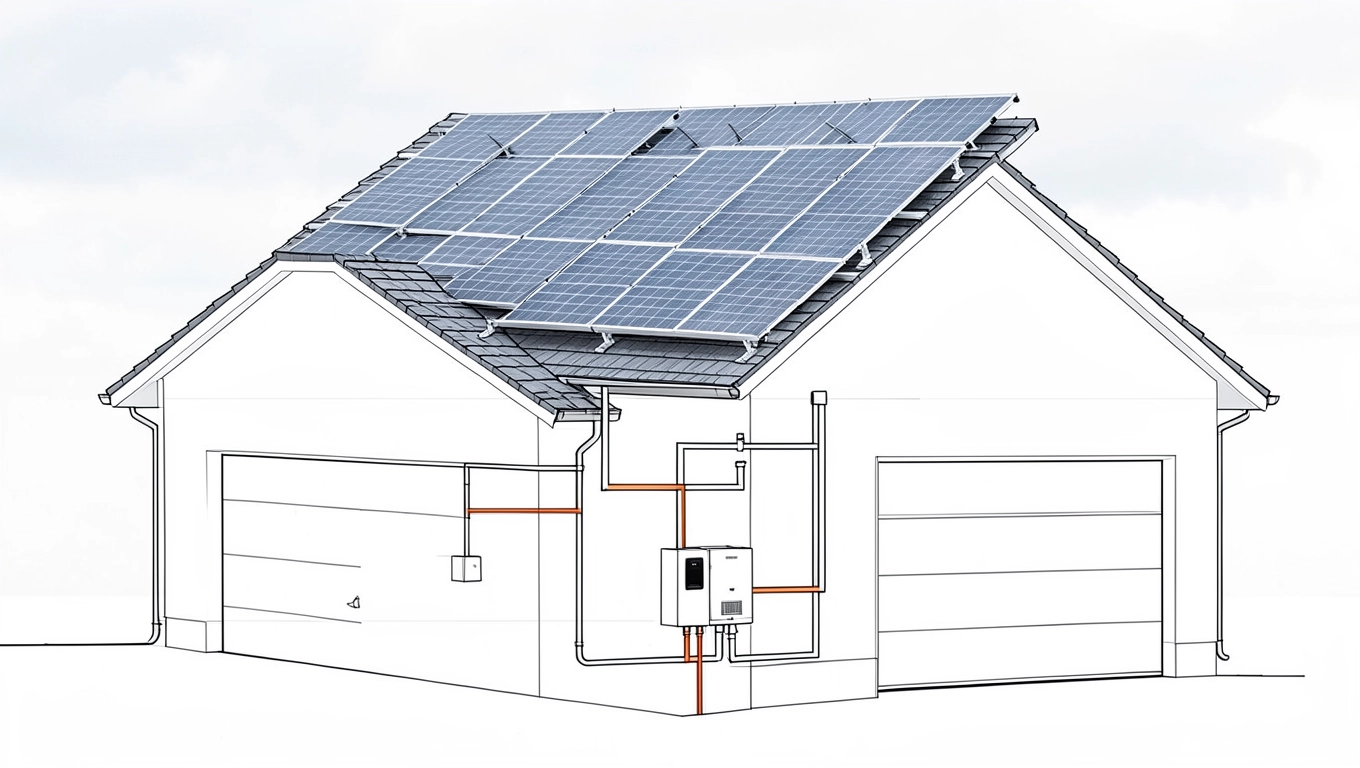

Sprawdź schemat instalacji fotowoltaicznej dla domu jednorodzinnego

Planując instalację fotowoltaiczną na własnym dachu, właściciele domów jednorodzinnych często czują się przytłoczeni mnogością decyzji. Poprawnie opracowany schemat instalacji fotowoltaicznej dla domu jednorodzinnego to nie tylko rysunek połączeń to mapa bezpieczeństwa, wydajności i zgodności z przepisami. Bez niego łatwo o błędy w doborze przewodów, nieprawidłowe uziemienie czy niespełnienie wymagań sieci dystrybucyjnej, co może skutkować utratą gwarancji lub awarią. W tym artykule znajdziesz szczegółowy przewodnik, który krok po kroku prowadzi od analizy potrzeb energetycznych, przez dobór komponentów, aż po finalne połączenie z siecią, zachowując pełną zgodność z normą PN‑EN 62446.

• Schemat instalacji fotowoltaicznej dla domu jednorodzinnego dobór mocy i liczby paneli
• Montaż paneli na dachu kolejne etapy instalacji
• Podłączenie inwertera i zabezpieczeń schemat elektryczny
• Normy i formalności przyłączenia instalacji PV do sieci
• Schemat instalacji fotowoltaicznej dla domu jednorodzinnego Pytania i odpowiedzi

Schemat instalacji fotowoltaicznej dla domu jednorodzinnego dobór mocy i liczby paneli

Podstawą każdego projektu jest określenie rocznego zapotrzebowania na energię elektryczną. Dla typowego gospodarstwa jednorodzinnego w Polsce zużycie oscyluje między 3 500 a 5 000 kWh rocznie, co przy założeniu optymalnego nasłonecznienia przekłada się na moc instalacji rzędu 4‑6 kW. Kluczowy parametr stanowi roczny uzysk energii, który zależy nie tylko od mocy nominalnej, ale też od sprawności paneli i ich rzeczywistego kąta nachylenia.

Zależność między mocą a dostępną powierzchnią dachu wyznacza iloczyn mocy jednostkowej modułu i jego sprawności. Przyjmując typową sprawność paneli na poziomie 19‑22 % oraz moc pojedynczego modułu około 400 W, na każdy kilowat szczytowy przypada średnio 6‑7 m² powierzchni dachu. Oznacza to, że instalacja 5 kW wymaga około 30‑35 m² wolnej, nie zacienionej płaszczyzny, a jej sprawność paneli bezpośrednio wpływa na roczny uzysk energii. Szczegółowe informacje o zasadach działania ogniw fotowoltaicznych można znaleźć w artykule na temat systemów fotowoltaicznych.

Kierunek oraz kąt nachylenia paneli determinują ilość promieniowania padającego na powierzchnię fotoogniw. Optymalny azymut dla Polski to południe (180°), zaś nachylenie mieści się zazwyczaj w przedziale 30‑40°. Odstępstwa od tych wartości redukują roczny uzysk energii nawet o 15‑20 %, co w perspektywie kilkunastu lat eksploatacji przekłada się na znaczące straty finansowe.

Wybór pomiędzy inwerterem stringowym a mikroinwerterem warunkuje topologię okablowania i sposób zarządzania mocą. Inwerter stringowy agreguje napięcie z wielu modułów połączonych szeregowo, natomiast mikroinwerter instaluje się przy każdym panelu, przekształcając prąd stały na zmienny bezpośrednio na dachu. Dla instalacji o niewielkiej mocy, typowej dla domów jednorodzinnych, mikroinstalacja PV może być realizowana właśnie za pomocą mikroinwerterów, co upraszcza procedury przyłączenia.

Typ inwertera zależy od stopnia zacienienia dachu oraz budżetu inwestora. Inwerter stringowy sprawdza się na jednorodnych, dobrze nasłonecznionych dachach, natomiast mikroinwerter oferuje elastyczność przy częściowym zacienieniu. Ostateczna decyzja powinna uwzględniać zarówno koszty początkowe, jak i długoterminową wydajność systemu. Dodatkowo warto przeanalizować dostępność serwisu oraz gwarancji producenta, co może mieć kluczowe znaczenie w przypadku awarii.

Montaż paneli na dachu kolejne etapy instalacji

Przed przystąpieniem do mocowania modułów PV należy dokładnie ocenić stan konstrukcji dachowej. Nośność więźby powinna pozwalać na dodatkowe obciążenie rzędu 80‑120 kg/m², uwzględniając ciężar paneli, szyn i uchwytów. W przypadku starszych obiektów warto przeprowadzić ekspertyzę stanu technicznego, aby uniknąć odkształceń prowadzących do nieszczelności.

Standardowy zestawmontażowy składa się z aluminiowych szyn nośnych, klamer bocznych oraz śrub ze stali nierdzewnej. Szyny montuje się równolegle do krokwi, zachowując rozstaw odpowiadający szerokości modułu, a klamry dokręca z momentem 15‑20 Nm zbyt słaby docisk prowadzi do luzów, natomiast nadmierny może uszkodzić ramę panelu. Zalecane jest stosowanie dedykowanych zestawów, które gwarantują zgodność z normą IEC 61215.

Po zamocowaniu szyn ustala się kąt nachylenia paneli, który powinien odpowiadać optymalnemu azymutowi. W praktyce oznacza to skierowanie płaszczyzny fotoogniw na południe przy kącie nachylenia 30‑40°, co pozwala maksymalnie wykorzystać dostępne promieniowanie słoneczne w ciągu roku. Zmiana nachylenia o kilka stopni może wpłynąć na roczny uzysk energii nawet o 5 %.

Poszczególne moduły PV łączy się w stringi, czyli serie modułów połączonych szeregowo, aby uzyskać wymagane napięcie prądu stałego. W przypadku dachów o częściowym zacienieniu warto rozważyć podział stringów na mniejsze grupy, co pozwala zredukować wpływ spadku napięcia w jednym segmencie na całą instalację. Liczba modułów w stringu zależy od maksymalnego napięcia wejściowego inwertera, które nie może przekroczyć wartości podanej w jego specyfikacji.

Do przesyłu prądu stałego stosuje się kabel DC o przekroju min. 4 mm² dla długości do 15 m, natomiast przy dłuższych trasach przekrój zwiększa się do 6 mm². Kable muszą być odporne na promienie UV oraz zmienne warunki atmosferyczne, a ich trasa powinna być prowadzona w peszlach ochronnych, unikając ostrych krawędzi. Stosowanie kabli o niewystarczającym przekroju prowadzi do strat mocy i przegrzewania się przewodów.

Uziemienie konstrukcji nośnej stanowi kluczowy element bezpieczeństwa instalacji. Wszystkie metalowe elementy (szyny, uchwyty, obudowy inwertera) łączy się z przewodem ochronnym PE za pomocą zacisków ustalających, zachowując ciągłość elektryczną na całej długości. Pomiar rezystancji uziemienia powinien wynosić poniżej 10 Ω, co spełnia wymagania normy PN‑EN 62446.

Przed zakupem paneli sprawdź ich certyfikaty jakości i zgodność z normą IEC 61215, co gwarantuje odporność na warunki atmosferyczne panujące w Polsce. Ważne jest, aby moduły posiadały również certyfikat odporności na grad, który potwierdza ich trwałość w polskich warunkach klimatycznych. Dodatkowo warto zweryfikować dostępność wsparcia posprzedażowego oraz warunki gwarancji producenta.

Podłączenie inwertera i zabezpieczeń schemat elektryczny

Inwerter montuje się w miejscu zapewniającym swobodny dostęp powietrza i ograniczoną ekspozycję na bezpośrednie działanie słońca. Optymalna temperatura pracy wynosi 0‑40 °C; przegrzewanie obniża sprawność przekształcania prądu stałego na zmienny i skraca żywotność urządzenia. Warto pozostawić przynajmniej 30 cm przestrzeni wokół obudowy, aby umożliwić swobodny przepływ powietrza.

Od strony DC instalacja wymaga umieszczenia bezpieczników stringowych (zwykle 10‑15 A) oraz rozłącznika DC, który umożliwia bezpieczne odłączenie paneli od inwertera podczas konserwacji. Dodatkowo stosuje się ochronniki przepięciowe (SPD) na wejściu DC, chroniące układ przed uderzeniami piorunowymi. Napięcie prądu stałego generowanego przez moduły PV jest sumowane w stringach i kierowane do inwertera.

Po stronie prądu zmiennego inwerter łączy się z rozdzielnią główną budynku za pośrednictwem wyłącznika nadprądowego dobranego do mocy nominalnej urządzenia. Obowiązkowym elementem jest also wyłącznik różnicowoprądowy (RCD) typu A, który wykrywa upływy prądu i zapobiega porażeniom. Zabezpieczenia te współpracują ze sobą, tworząc wielopoziomowy system ochrony przed przeciążeniem i upływem prądu.

Okablowanie DC biegnie od paneli do inwertera po trasie wyznaczonej podczas montażu, natomiast przewody AC prowadzi się od inwertera do punktu zasilania w rozdzielni. Prąd zmienny wytwarzany przez inwerter jest następnie kierowany do rozdzielni budynku. Przekrój przewodów AC dobiera się zgodnie z normą PN‑EN 60204‑1, uwzględniając długość trasy i dopuszczalny spadek napięcia, który nie powinien przekraczać 3 % wartości znamionowej.

Dla instalacji o mocy 5 kW typowy wyłącznik AC ma znamionowy prąd 25 A i charakterystykę C, co pozwala na chwilowe obciążenia rozruchowe inwertera. Z kolei bezpieczniki DC ustalają wartość 10‑15 A w zależności od prądu nominalnego stringu, a ich charakterystyka powinna być zgodna z PN‑EN 60898. Dobór odpowiednich zabezpieczeń zapewnia, że nawet w przypadku uszkodzenia jednego z komponentów cały system pozostanie zabezpieczony przed przeciążeniem. Prąd stały generowany przez moduły PV jest przekształcany przez inwerter na prąd zmienny.

Uziemienie ochronne inwertera realizuje się przez połączenie jego obudowy z przewodem PE rozdzielni, natomiast zacisk uziemiający DC służy do odprowadzenia ewentualnych prądów upływu z paneli. Pomiar ciągłości przewodów ochronnych oraz rezystancji uziemienia przeprowadza się zgodnie z wymaganiami normy PN‑EN 62446 przed oddaniem instalacji do użytku. Dzięki temu schemat instalacji fotowoltaicznej dla domu jednorodzinnego spełnia wszystkie wymogi bezpieczeństwa elektrycznego.

Normy i formalności przyłączenia instalacji PV do sieci

Polska norma PN‑EN 62446 precyzuje wymagania dotyczące dokumentacji, oznakowania oraz procedur odbioru instalacji fotowoltaicznych. Dokumentacja techniczna musi zawierać schemat połączeń, wykaz zastosowanych komponentów, wyniki pomiarów izolacji oraz protokół sprawdzenia ciągłości uziemienia. Spełnienie tych wymagań jest warunkiem koniecznym do uzyskania pozwolenia na przyłączenie instalacji do sieci dystrybucyjnej.

Przyłączenie do sieci dystrybucyjnej wymaga zgłoszenia do operatora systemu oraz zainstalowania licznika dwukierunkowego, który rejestruje zarówno pobraną, jak i oddaną energię elektryczną. W ramach mikroinstalacji (moc do 50 kW) operator wydaje warunki przyłączenia w ciągu 30 dni, a sam proces instalacji może trwać od kilku tygodni do kilku miesięcy. Po akceptacji warunków inwestor podpisuje umowę kompleksową, regulującą zasady rozliczania energii.

Po zakończeniu montażu przeprowadza się serie testów: pomiar rezystancji izolacji przewodów DC (wartość powyżej 1 MΩ), test szczelności uziemienia oraz weryfikację poprawności działania zabezpieczeń. Protokoły z tych badań stanowią podstawę do odbioru instalacji przez uprawnionego inspektora. Każdy wynik musi być zgodny z wartościami granicznymi określonymi w normie, aby instalacja mogła być dopuszczona do eksploatacji.

Dla instalacji jednofazowych limit mocy wynosi 50 kW, natomiast instalacje trójfazowe mogą osiągać wyższą moc przy zachowaniu odpowiednich warunków technicznych sieci. W przypadku przekroczenia tego progu konieczne jest zastosowanie bardziej złożonych rozwiązań bilansowania mocy. W praktyce oznacza to konieczność współpracy z operatorem systemu w celu zapewnienia stabilności sieci.

System rozliczeń net‑metering pozwala na magazynowanie nadwyżek energii w sieci i ich późniejszy odbiór w okresach deficytowych, however wartość stawki za oddaną kilowatogodzinę jest regulowana przez URE i może ulegać zmianom. Inwestorzy często wybierają również model sprzedaży energii na podstawie umowy bilateralnej z agregatorem. Wybór modelu zależy od indywidualnych preferencji oraz od tego, czy inwestor planuje pełną sprzedaż nadwyżek, czy jedynie ich bilansowanie. Dzięki licznikowi dwukierunkowemu możliwe jest śledzenie bilansu energetycznego budynku.

Po pozytywnym odbiorze technicznym i podpisaniu umowy z operatorem instalacja zyskuje status mikroinstalacji i może być eksploatowana przez co najmniej 10‑15 lat, przy czym producenci paneli oferują minimum 10‑letnią gwarancję na ich sprawność, a producenci inwerterów 5‑letnią gwarancję na urządzenie. Regularne przeglądy i konserwacja pozwalają utrzymać wysoką wydajność systemu przez cały okres użytkowania.

Jeśli chcesz mieć pewność, że schemat instalacji fotowoltaicznej dla domu jednorodzinnego został opracowany zgodnie ze wszystkimi normami i zoptymalizowany pod kątem Twojego zużycia energii, skontaktuj się z certyfikowanym instalatorem, który przeprowadzi Cię przez cały proces od projektu po oddanie instalacji do użytku. Dzięki współpracy z doświadczonym wykonawcą zyskasz gwarancję bezawaryjnej pracy systemu przez wiele lat.
