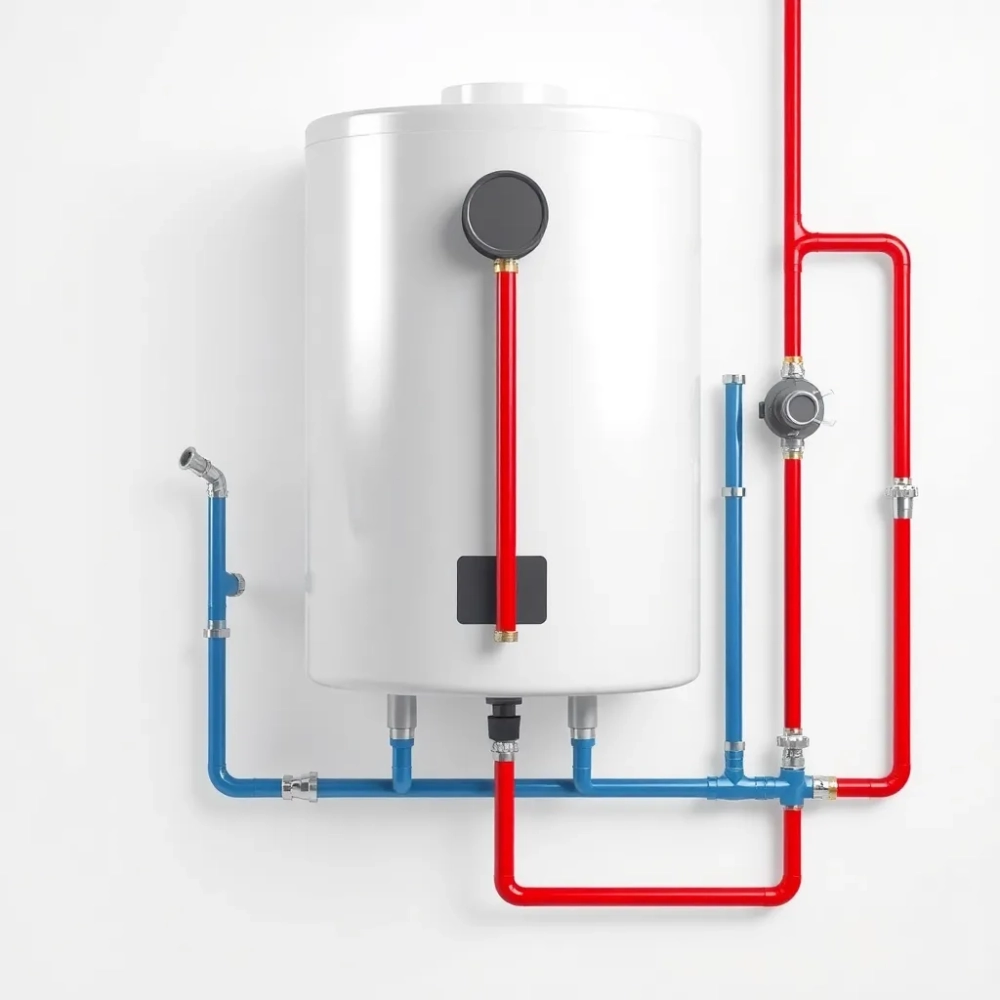

Schemat instalacji CWU z zasobnikiem krok po kroku

Chaos w internetowych poradnikach, sprzeczne schematy na forach i przerażające historie o pękniętych zbiornikach po pierwszym tygodniu użytkowania to codzienność osób, które próbują samodzielnie zrozumieć, jak powinna wyglądać instalacja ciepłej wody użytkowej z zasobnikiem. Źle dobrana kolejność armatury oznacza cofki, zalaną kotłownię albo utratę gwarancji na kilkutysięczny podgrzewacz, więc nie ma tu miejsca na domysły. Ten tekst rozkłada cały schemat instalacji cwu z zasobnikiem na czynniki pierwsze, z konkretnymi wartościami, normami i wyjaśnieniem fizyki stojącej za każdym zaworem.

• Elementy potrzebne do podłączenia zasobnika CWU
• Prawidłowa kolejność montażu zaworów przed zbiornikiem
• Dlaczego kolejność elementów w instalacji CWU ma znaczenie
• Najczęstsze błędy przy podłączaniu zasobnika ciepłej wody
• Dobór parametrów i checklist odbioru

Elementy potrzebne do podłączenia zasobnika CWU

Prawidłowy schemat instalacji cwu z zasobnikiem wymaga od dwóch do dziewięciu komponentów, w zależności od ciśnienia w sieci wodociągowej i wymagań producenta podgrzewacza. Każdy z nich pełni ściśle określoną funkcję i reaguje na konkretne zjawisko fizyczne w układzie.

Wodomierz stanowi punkt wyjścia, bo za nim zaczyna się odpowiedzialność użytkownika za stan instalacji wewnętrznej. Tuż przed pierwszym rozgałęzieniem montuje się zawór antyskażeniowy, który zabezpiecza sieć miejską przed ewentualnym cofnięciem się wody z instalacji domowej. Norma PN-EN 1717 dzieli armaturę na klasy ochrony, a dla domowych zasobników najczęściej stosuje się zawór typu EA.

Reduktor ciśnienia wchodzi do gry, gdy ciśnienie w sieci przekracza 5 bar a to w Polsce zdarza się w godzinach nocnych bardzo często. Ustawienie na 3,5 bar chroni zbiornik CWU przed ciągłą pracą zaworu bezpieczeństwa i wydłuża żywotność uszczelek. Filtr siatkowy o oczku 300 µm wyłapuje piasek i kamień, które potrafią w ciągu roku zablokować zawór zwrotny.

Zawór bezpieczeństwa o ciśnieniu otwarcia 6 bar to element, którego nie wolno zastępować tańszym odpowiednikiem 3 bar przy rozszerzalności cieplnej wody w zamkniętym zbiorniku 200 l ciśnienie potrafi skoczyć z 3 do 8 bar w ciągu kilku minut grzania. Naczynie przeponowe dobiera się na 5-10% pojemności zasobnika, czyli dla typowego bojlera 200 l wystarczy zbiornik 18-24 l.

Prawidłowa kolejność montażu zaworów przed zbiornikiem

Schemat instalacji cwu z zasobnikiem działa jak łańcuch każde ogniwo musi znaleźć się dokładnie tam, gdzie przewiduje go hydraulik projektant. Pominięcie lub zamiana kolejności w najlepszym razie obniży komfort, w najgorszym doprowadzi do awarii.

1. Wodomierz (w studzience lub na przyłączu)
2. Zawór antyskażeniowy typu EA
3. Reduktor ciśnienia (przy ciśnieniu sieci powyżej 5 bar)
4. Zawór kulowy odcinający
5. Filtr siatkowy z możliwością płukania
6. Zawór zwrotny membranowy lub sprężynowy
7. Trójnik z zaworem bezpieczeństwa 6 bar (króciec odpowietrzający skierowany w dół)
8. Trójnik z naczyniem przeponowym
9. Trójnik z zaworem spustowym
10. Króciec zimnej wody zbiornika CWU

Zawór zwrotny trafia zawsze przed zaworem bezpieczeństwa, ponieważ ten ostatni nie blokuje przepływu zwrotnego. Gdyby odwrócić kolejność, gorąca woda z zasobnika mogłaby cofać się do instalacji zimnej przy każdym spadku ciśnienia w sieci. Trójnik przy zaworze bezpieczeństwa nie jest tu przypadkowy zapewnia ciągłość przepływu wody do zbiornika, gdy zawór otworzy się i upuści nadmiar.

Naczynie przeponowe łączy się z instalacją przez osobny trójnik, nie w szereg. Taki montaż pozwala mu kompensować skoki ciśnienia niezależnie od przepływu przez zawór bezpieczeństwa, a przy okazji nie zakłóca pracy filtra siatkowego. Ciśnienie wstępne poduszki gazowej ustawia się na 0,5 bar poniżej ciśnienia nominalnego instalacji dla 3,5 bar będzie to 3,0 bar.

Reduktor ciśnienia ustawia się na 3-4 bar, co mieści się w granicach tolerancji większości domowych zasobników. Zbyt niskie ciśnienie objawia się słabym strumieniem w łazience na piętrze, zbyt wysokie ciągłym kapaniem z wylewki zaworu bezpieczeństwa. Oba przypadki oznaczają, że układ nie jest zestrojony z rzeczywistymi warunkami pracy.

Zawór spustowy montuje się w najniższym punkcie odcinka zasilającego, najczęściej na trójniku tuż przy króćcu zimnej wody. Podczas wymiany anody magnezowej lub odkamieniania zbiornika pozwala on opróżnić podgrzewacz bez konieczności rozbierania całej instalacji. Kurek powinien mieć wyjście na wąż ogrodowy, bo ręczne podstawianie wiadra pod bojler o masie 300 kg to proszenie się o kłopoty.

Dlaczego kolejność elementów w instalacji CWU ma znaczenie

Fizyka wymusza tę kolejność, nie przyzwyczajenie czy tradycja instalatorska. Każdy element odpowiada na konkretne zjawisko, a jego przesunięcie o jeden trójnik zmienia sposób, w jaki układ reaguje na skoki ciśnienia czy temperatury.

Zawór zwrotny przed zaworem bezpieczeństwa to wymóg wynikający wprost z budowy tej armatury. Zawór bezpieczeństwa jest normalnie otwarty dla przepływu w obu kierunkach, a swoją funkcję pełni tylko przy wzroście ciśnienia powyżej progu. Bez zaworu zwrotnego przed nim gorąca woda zmagazynowana w zasobniku cofa się do instalacji zimnej za każdym razem, gdy ktoś odkręci kran na piętrze i spadnie ciśnienie w sieci.

Naczynie przeponowe chroni głównie przed uderzeniami hydraulicznymi z sieci wodociągowej, nie przed rozszerzalnością cieplną w zbiorniku tę rolę przejmuje zawór bezpieczeństwa. Gdy pompa wodociągowa włącza się nocą, ciśnienie potrafi skoczyć z 3 do 7 bar w ułamku sekundy. Membrana w naczyniu pochłania tę energię, a zbiornik CWU nie jest narażony na falę uderzeniową, która mogłaby uszkodzić spawy.

Trójnik przy zaworze bezpieczeństwa nie jest detalem konstrukcyjnym, lecz wymogiem technicznym. Zawór bezpieczeństwa zamontowany w szereg z rurą odcinałby przepływ wody do zbiornika w momencie zadziałania, co oznaczałoby jednoczesne odcięcie użytkownika od ciepłej wody i brak możliwości upuszczenia ciśnienia. Trójnik zapewnia, że upust następuje bez przerywania zasilania.

Uwaga: większość producentów zasobników CWU uzależnia gwarancję od zgodności instalacji z DTR. Pominięcie naczynia przeponowego lub zastosowanie zintegrowanego zaworu bezpieczeństwa z zaworem zwrotnym w jednej obudowie automatycznie ją unieważnia nawet gdy montaż wykonał uprawniony instalator.

Najczęstsze błędy przy podłączaniu zasobnika ciepłej wody

Te same cztery błędy powtarzają się w co drugim wykonanym amatorsko układzie. Wszystkie wynikają z chęci zaoszczędzenia kilkuset złotych na armaturze, a kończą się kosztownymi naprawami lub wymianą zbiornika po dwóch sezonach.

Zastosowanie zintegrowanego zaworu bezpieczeństwa z zaworem zwrotnym w jednym korpusie to najczęstszy grzech oszczędności. Taka armatura ma ciśnienie otwarcia 7 lub 8 bar, co oznacza, że woda w zbiorniku pracuje przy ciśnieniu wyższym niż przewiduje producent. Po roku uszczelki kruszeją, a zawór zaczyna kapie nieustannie, nawet gdy nikt nie korzysta z ciepłej wody.

Brak naczynia przeponowego w instalacjach zasilanych z sieci miejskiej to drugi grzech. Inwestor tłumaczy sobie, że skoro zawór bezpieczeństwa działa, pojemnik jest zbędny. Niestety, zawór bezpieczeństwa reaguje dopiero po przekroczeniu progu, a membrana w naczyniu przejmuje każdy skok ciśnienia poniżej tego progu. Bez niego membrana w zaworze bezpieczeństwa zużywa się trzy razy szybciej.

Montaż zaworu bezpieczeństwa w szereg z rurą zasilającą zdarza się nawet w wykonaniu niektórych firm instalacyjnych. W takim układzie zawór przy otwarciu odcina dopływ wody do zbiornika, a jednocześnie upuszcza ciśnienie do atmosfery. Efekt? Zbiornik pracuje w próżni hydraulicznej, co prowadzi do wgnieceń w płaszczu lub pęknięcia spawów przy następnym napełnianiu.

Praktyczna rada: przed oddaniem instalacji do użytku sprawdź, czy zawór bezpieczeństwa jest zamontowany na trójniku z widocznym króćcem odpowietrzającym skierowanym w dół. Jeśli widzisz prosty odcinek rury z zaworem masz błąd montażowy, który trzeba poprawić przed pierwszym napełnieniem.

Pomijanie zaworu zwrotnego to ostatni z najczęstszych błędów. Inwestorzy zakładają, że nowoczesne baterie jednouchwytowe mają własne zawory zwrotne, więc dodatkowy element w instalacji jest zbędny. To logiczne rozumowanie zawodzi w jednym punkcie: baterie chronią przed mieszaniem się wody w punktach czerpalnych, nie chronią zbiornika przed cofaniem się do pionu zimnej wody.

Dobór parametrów i checklist odbioru

Ciśnienie otwarcia zaworu bezpieczeństwa 6 bar wynika z normy PN-EN 1488 dla domowych podgrzewaczy wody. Producenci dopuszczają stosowanie zaworów 8 bar w instalacjach przemysłowych, ale w budownictwie mieszkaniowym 6 bar to maksimum, przy którym uszczelki zbiornika zachowują elastyczność przez cały okres gwarancji.

Pojemność naczynia przeponowego liczy się według wzoru: 5-10% objętości zbiornika CWU. Dla zasobnika 200 l daje to 10-20 l, ale praktyka pokazuje, że lepiej przyjąć górną granicę, czyli 18-24 l. Mniejsze naczynie nie skompensuje uderzenia hydraulicznego przy równoczesnym otwarciu kilku baterii, a jego membrana starzeje się szybciej.

Reduktor ciśnienia ustawiony na 3-4 bar to optimum dla domów jednorodzinnych. W budynkach wielopiętrowych, gdzie ciśnienie w najwyższej baterii nie spada poniżej 1 bar, warto zejść do 3 bar. Każdy bar powyżej tej wartości skraca żywotność zaworu bezpieczeństwa o około 15% to wynik z badań laboratoryjnych armatury membranowej.

Filtr siatkowy wymaga okresowego płukania co sześć miesięcy, a w instalacjach z własnym ujęciem wody co trzy miesiące. Zabrudzony filtr spowalnia przepływ, a w skrajnych przypadkach powoduje kawitację za zaworem zwrotnym to dlatego filtr montuje się przed zwrotnym, by chronić jego membranę.

Przed oddaniem instalacji do eksploatacji warto przejść przez ośmiopunktową checklistę odbioru. Każdy punkt odpowiada konkretnemu elementowi schematu i konkretnemu ryzyku, które weryfikacja eliminuje.

• Zawór antyskażeniowy zamontowany za wodomierzem, oznakowany strzałką kierunku przepływu
• Reduktor ciśnienia ustawiony na 3-4 bar, manometr wskazuje prawidłową wartość za reduktorem
• Filtr siatkowy czysty, zamontowany w pozycji umożliwiającej płukanie bez demontażu
• Zawór zwrotny z widocznym oznaczeniem kierunku, membrana nieuszkodzona
• Zawór bezpieczeństwa na trójniku, króciec odpowietrzający skierowany w dół
• Naczynie przeponowe podłączone przez trójnik, ciśnienie wstępne zmierzone manometrem
• Zawór spustowy w najniższym punkcie, z wyjściem na wąż
• Próba ciśnieniowa instalacji 30 minut przy ciśnieniu 6 bar bez spadku

Przeróbki istniejącej instalacji wodnej lub montaż nowego zbiornika CWU o pojemności powyżej 200 l mogą wymagać pozwolenia na budowę lub zgłoszenia, w zależności od interpretacji lokalnego organu nadzoru budowlanego. W praktyce domowe podgrzewacze do 300 l traktowane są jako urządzenia, nie jako obiekty budowlane, ale warto potwierdzić to w starostwie przed rozpoczęciem prac.

Odbiór instalacji przez uprawnionego instalatora to nie formalność, lecz warunek utrzymania gwarancji na zbiornik i armaturę. Większość producentów wymaga w karcie gwarancyjnej wpisu z numerem uprawnień SEP lub G1 instalatora, datą uruchomienia oraz odczytem ciśnienia próbnego. Bez tego wpisu reklamacja na pęknięty zbiornik zostanie oddalona, nawet gdy awaria wynika z wady fabrycznej.

Cały schemat instalacji cwu z zasobnikiem sprowadza się do trzech zasad: armatura zabezpieczająca musi być oddzielona od sieci wodociągowej, zawory pełniące różne funkcje nie mogą być łączone w jednej obudowie, a każdy element chroniący zbiornik przed ciśnieniem musi być poprzedzony filtrem i zaworem zwrotnym. Reszta to detale wykonawcze, które w dobrym projekcie hydraulicznym są już rozstrzygnięte.
