Jak sprawdzić, czy instalacja elektryczna jest do wymiany? 4 sygnały

Twoje gniazdko zaczęło się nagrzewać. Bezpiecznik wybija przy podłączeniu czajnika. W powietrzu unosi się ledwo wyczuwalny, drażniący swąd taki, który sprawia, że automatycznie rozglądasz się za źródłem ciepła. W polskich domach, gdzie spora część instalacji pochodzi z czasów PRL-u, te sygnały nie są zwykłym zbiegiem okoliczności. To instalacja elektryczna, która powoli, ale wyraźnie, sygnalizuje granicę swojej wydolności. Problem w tym, że większość właścicieli interpretuje te sygnały jako przejściową usterkę, a nie jako wezwanie do gruntownej diagnostyki całego systemu.

• Typowe objawy zużycia instalacji elektrycznej
• Jak samodzielnie ocenić stan przewodów i gniazdek
• Kiedy warto zlecić wymianę instalacji elektrycznej
• Bezpieczeństwo podczas oceny i wymiany
• Pytania i odpowiedzi dotujące sprawdzania instalacji elektrycznej

Typowe objawy zużycia instalacji elektrycznej

Instalacja elektryczna zbudowana jest z wielu wzajemnie powiązanych elementów od przewodów biegnących w ścianach, przez rozdzielnię, aż po gniazdka i wyłączniki. Każdy z tych komponentów ma określoną żywotność, a standardy budowlane, takie jak PN-HD 60364, precyzyjnie określają warunki bezpiecznej eksploatacji. Najczęściej spotykanym symptomem zużycia jest regularne wybijanie bezpieczników nie jednorazowo, lecz przy standardowym obciążeniu, które wcześniej nie stanowiło problemu. Oznacza to najczęściej, że mechanizm termiczny wewnątrz wkładki topikowej uległ degradacji w wyniku wielokrotnego przegrzewania, a jego próg zadziałania obniżył się poniżej normy.

Szczególnie niepokojącym objawem jest nagrzewanie się osłon gniazdkowych podczas normalnego użytkowania. Tworzywo sztuczne, z którego wykonane są standardowe ramki i obudowy, zaczyna się odkształcać dopiero wtedy, gdy temperatura przekroczy 85-95°C. Takie warunki panują wówczas, gdy styk wewnątrz gniazdka jest poluzowany dochodzi wtedy do zjawiska mikroiźnięcia powierzchni stykowej, które przy przepływie prądu generuje efekt Joule'a-Lenza, podnosząc temperaturę lokalnie nawet do 150°C. W takich warunkach izolacja przewodów ulega stopniowej degradacji, a ryzyko pożaru rośnie wykładniczo.

Trzeci symptom, który trudno przeoczyć, ale łatwo zbagatelizować to zapach przypominający spaleniznę, wydzielający się z okolic włączników światła lub rozdzielni. Źródłem tego zapachu są produkty pirolizy tworzyw sztucznych oraz gumy, powstające przy przegrzewaniu się połączeń elektrycznych. Jeśli zapach pojawia się przy każdym włączeniu żyrandola lub przy pracy kuchenki mikrofalowej, masz do czynienia z punktem, w którym rezystancja przejścia przekroczyła wartość krytyczną.

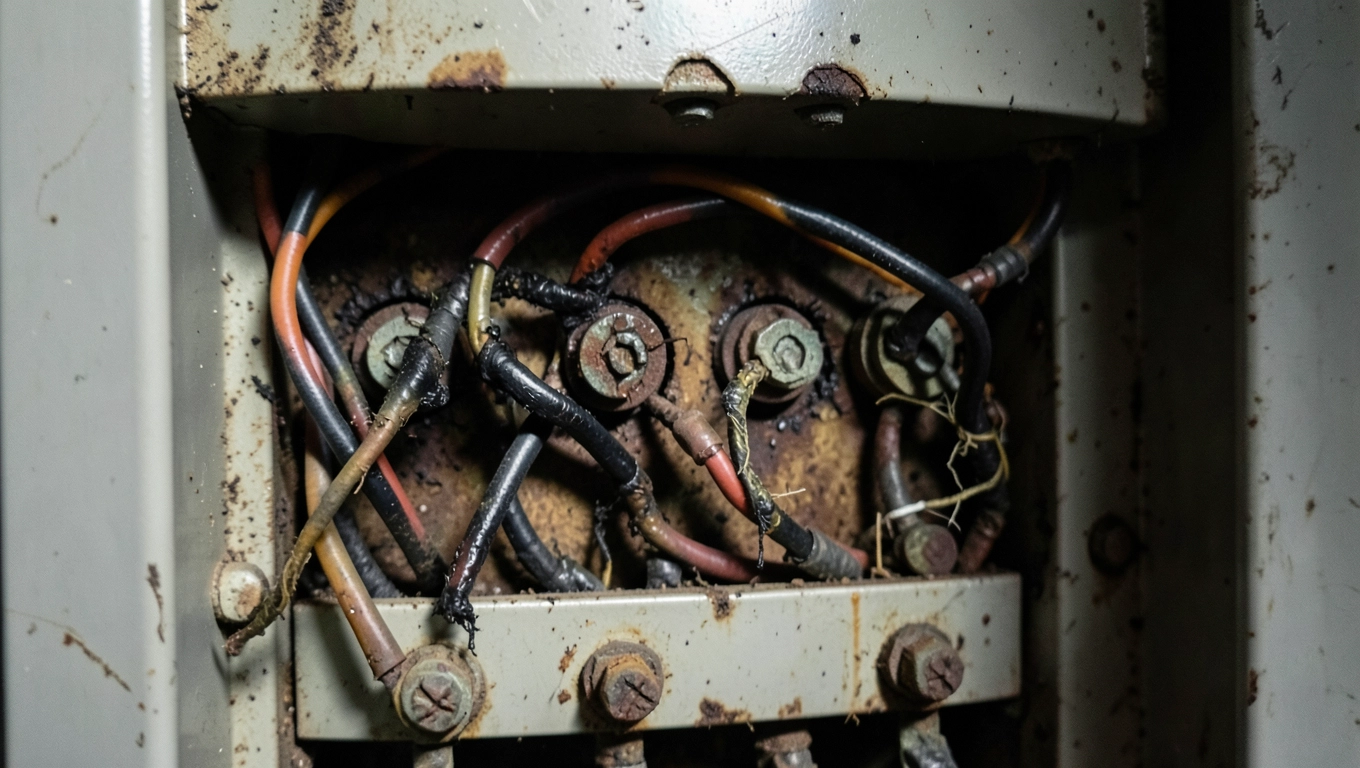

Częstym wskazaniem do wymiany instalacji jest też widoczna korozja na szynach wewnątrz rozdzielni elektrycznej. Żółte lub zielonkawe naloty na zaciskach świadczą o utlenianiu miedzi w warunkach podwyższonej wilgotności a to oznacza, że warstwa stykowa jest mniejsza niż projektowano, co generuje lokalne przegrzewanie. Normy PN-EN 61439 dotyczące rozdzielnic wymagają, aby rezystancja styku nie przekraczała wartości umożliwiającej bezawaryjną pracę przez minimum dwadzieścia lat korozja świadczy, że próg ten został przekroczony.

Instalacje elektryczne z lat siedemdziesiątych i osiemdziesiątych, powszechnie stosowane w blokach wielorodzinnych, projektowane były na obciążenie rzędu 1,5-2 kW na mieszkanie. Współczesne gospodarstwo domowe, wyposażone w kuchenkę indukcyjną, klimatyzację i elektryczne ogrzewanie, łatwo przekracza 8-12 kW. Ta dysproporcja między projektem a rzeczywistym zapotrzebowaniem stanowi jeden z kluczowych argumentów za kompleksową wymianą, nawet jeśli poszczególne elementy nie wykazują jeszcze widocznych usterek.

Jak samodzielnie ocenić stan przewodów i gniazdek

Przystępując do wizualnej oceny, zacznij od rozdzielni to serce całego systemu dystrybucji energii w budynku. Otwórz jej osłonę i przyjrzyj się wkładkom topikowym lub wyłącznikom nadprądowym. Sprawdź, czy na zaciskach nie ma śladów nagrzewania się ciemniejsze zabarwienie miedzi, nalot typu „strawberry jam effect", czyli rozwarstwienie wewnętrznej struktury metalu, to jednoznaczny sygnał przeciążenia.

Gdy podejrzewasz zużycie w określonym obwodzie, odłącz go od napięcia najlepiej wyłączając odpowiedni bezpiecznik lub wyłącznik nadprądowy a następnie odkręć obudowę gniazdka. Wewnątrz powinieneś zobaczyć przewody o przekroju minimum 2,5 mm² dla obwodów gniazdowych oraz żyłę ochronną w kolorze żółto-zielonym połączoną z bolcem uziemiającym. Brak uziemienia w gnieździe to nie tylko naruszenie przepisów Warunków Technicznych Wymagań, ale realne zagrożenie porażeniowe w sytuacji uszkodzenia izolacji urządzenia metalowa obudowa pozostanie pod napięciem.

Istotnym elementem diagnostyki jest sprawdzenie elastyczności izolacji. Przewody wykonane zgodnie z normą PN-EN 50525 mają izolację z tworzywa PVC, które z wiekiem twardnieje i traci odporność na mikropęknięcia. Weź drut i delikatnie go zgnij jeśli izolacja pęka lub łuszczy się, przewód wymaga wymiany. Nowy przewód przy zginaniu wykazuje sprężystość i powraca do pierwotnego kształtu bez pozostałości.

Warto również zweryfikować szczelność połączeń. Poluzowane zaciski w puszkach podtynkowych to jeden z najczęstszych powodów iskrzenia zjawisko to nosi nazwę „zajarzenia", które w ciągu ułamka sekundy generuje temperaturę przekraczającą 600°C. Podczas gdy profesjonalny elektryk dysponuje miernikiem rezystancji izolacji, który pozwala wykryć problem w fazie utajonej, laik może posłużyć się prostym testem: przy wyłączonym obwodzie dokręć wszystkie śruby w puszkach i gniazdach. Jeśli przy ponownym włączeniu obwód działa ciszej bez charakterystycznego brzęczenia czy trzasku masz do czynienia z luzem, który został usunięty.

Samodzielna ocena obejmuje też elementy, które łatwo przeoczyć. Sprawdź szczelność osłonek przy wierzchołkach żarówek, szczególnie w pomieszczeniach o podwyższonej wilgotności łazence, kuchni. Wilgoć wnikająca przez mikropęknięcia powoduje korozję styków w oprawach oświetleniowych, a korozja generuje lokalne przegrzewanie. Normy PN-EN 60598 precyzują wymagania dotyczące szczelności opraw w zależności od strefy w strefie wilgotnej, takiej jak łazienka, wymagana jest klasa co najmniej IP44.

Cykle konserwacji a stan techniczny

Zgodnie z wymaganiami Warunków Technicznych oraz normą PN-HD 60364-6, instalacja elektryczna powinna podlegać okresowej kontroli co najmniej co pięć lat w budynkach mieszkalnych, a co roku w obiektach użyteczności publicznej. Podczas takiej kontroli uprawniony organ dokonuje pomiarów rezystancji izolacji, ciągłości przewodów ochronnych oraz skuteczności ochrony przeciwporażeniowej. Brak dokumentacji z takich badań to sygnał, że stan instalacji nie był weryfikowany przez długie lata co samo w sobie stanowi argument za jej wymianą lub gruntownym przeglądem.

Kiedy warto zlecić wymianę instalacji elektrycznej

Ocena, czy instalacja elektryczna wymaga wymiany, czy jedynie naprawy, zależy od kilku zmiennych. Przede wszystkim wiek systemu. Instalacje starsze niż dwadzieścia pięć lat, wykonane z przewodów z izolacją papierową lub gumową, projektowane na obciążenie znacznie niższe niż współczesne zapotrzebowanie, w większości przypadków kwalifikują się do kompleksowej wymiany. Argument za tym jest prosty: koszt naprawy instalacji, która ma przed sobą jeszcze dekadę lub dwie pracy, jest uzasadniony. Koszt naprawy instalacji, która zbliża się do granicy fizycznej zużycia, to wydatek bez gwarancji bezpieczeństwa.

Drugim czynnikiem jest liczba punktów wymagających interwencji. Jeśli podczas diagnostyki stwierdzisz, że więcej niż 30% obwodów wykazuje symptomu zużycia luzy, przegrzewanie, korozję ekonomicznie uzasadnione jest przeprowadzenie wymiany całościowej. Wymiana poszczególnych segmentów generuje koszty adaptacyjne, które przy kompleksowej wymianie rozkładają się na całość systemu.

Trzeci argument dotyczy norm i przepisów. Współczesne wymagania Warunków Technicznych 2022 nakładają na nowe instalacje obowiązek wyposażenia w wyłączniki różnicowoprądowe o czułości 30 mA dla obwodów gniazdowych oraz wyłączniki nadprądowe dla każdego obwodu z osobna. Instalacje sprzed 1990 roku w ogromnej większości nie spełniają tych wymagań i choć przepisy nie nakazują natychmiastowej modernizacji istniejących systemów, to w przypadku modernizacji lub istotnej rozbudowy konieczne jest dostosowanie instalacji do aktualnych norm.

Czwarta przesłanka do wymiany to planowane zmiany w zakresie użytkowania budynku. Jeśli planujesz montaż pompy ciepła, klimatyzacji, ładowarki do pojazdu elektrycznego lub kuchni indukcyjnej, istniejąca instalacja prawdopodobnie nie udźwignie tego obciążenia bez modernizacji. W takich przypadkach warto traktować wymianę jako inwestycję w przyszłość, nie tylko jako odpowiedź na bieżące problemy.

Koszty wymiany co wpływa na cenę

Koszt wymiany instalacji elektrycznej w domu jednorodzinnym o powierzchni 120-150 m² plasuje się zazwyczaj w przedziale 6 000-15 000 zł, w zależności od stopnia skomplikowania systemu i standardu zastosowanych materiałów. Poniższe zestawienie przedstawia orientacyjne koszty w podziale na kluczowe kategorie prac.

Warto zwrócić uwagę, że koszty materiałów stanowią około 40-50% całkowitej inwestycji, co oznacza, że wybór tańszych komponentów w celu obniżenia wydatku może przełożyć się na jakość i trwałość systemu. Wyłączniki nadprądowe o wątpliwej certyfikacji, przewody z niepewnych źródeł czy gniazdka bez atestu to ryzyko, które nie warci jest oszczędności rzędu kilkuset złotych.

Zlecenie wymiany jak wybrać wykonawcę

Uprawnienia do wykonywania instalacji elektrycznych w budynkach mieszkalnych reguluje ustawa Prawo budowlane. Wykonawca powinien posiadać uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych, wydane przez właściwą izdę samorządu zawodowego. Weryfikacja takich uprawnień jest prosta wystarczy sprawdzić numer w bazie Centralnego Rejestru Firm.

Przy wyborze wykonawcy warto zwrócić uwagę na kilka aspektów. Po pierwsze czy firma przedstawia szczegółowy kosztorys, uwzględniający każdy etap osobno. Po drugie czy w umowie figuruje zapis o gwarancji na wykonane prace, minimum dwuletni. Po trzecie czy wykonawca zobowiązuje się do przeprowadzenia pomiarów protokołowanych, które stanowią dowód zgodności instalacji z normami. Po czwarte czy materiały, które zamierza zastosować, pochodzą z legalnego źródła i posiadają certyfikaty zgodności z normą CE.

Profesjonalny wykonawca zawsze przedstawi projekt instalacji, nawet w przypadku prostych modernizacji. Projekt powinien zawierać schemat rozdzielni, rozmieszczenie obwodów, przekroje przewodów oraz specyfikację zastosowanych elementów. Brak projektu to sygnał, że wykonawca nie podchodzi do zadania z odpowiednią starannością.

Bezpieczeństwo podczas oceny i wymiany

Niezależnie od tego, czy decydujesz się na samodzielną diagnostykę, czy zlecasz ją profesjonaliście, pamiętaj o podstawowej zasadzie: instalacja elektryczna nie wybacza błędów. Każda interwencja w obwodzie pod napięciem może zakończyć się porażeniem prądem lub poparzeniem łukiem elektrycznym, którego temperatura sięga 20 000°C. Dlatego przed jakąkolwiek kontrolą wyłącz napięcie w danym obwodzie i zweryfikuj jego brak za pomocą próbnika napięcia najlepiej dwupasmowego, który wskazuje nie tylko obecność napięcia, ale również prawidłowość podłączenia fazy.

Podczas pracy w rozdzielni zakładaj rękawice elektroizolacyjne o klasie minimum 0, zdolne wytrzymać napięcie do 2 500V, oraz obuwie ochronne z podeszwą izolującą. Nawet przy wyłączonym zasilaniu w rozdzielni głównej może znajdować się napięcie z innych obwodów lub z sieci rezerwowej.

Planując wymianę, zadbaj o tym, aby w domu przez cały okres trwania prac były dostępne alternatywne źródła energii na czas przełączeń elektryk powinien informować o przerwach z wyprzedzeniem, a jeden obwód zawsze powinien pozostać aktywny, aby umożliwić podstawowe funkcjonowanie.

Inspekcja a obowiązki prawne

Właściciel nieruchomości ma prawny obowiązek dbania o stan techniczny instalacji elektrycznej, co wynika z przepisów Prawa budowlanego oraz Warunków Technicznych. W przypadku budynków wielorodzinnych zarządca odpowiada za okresowe przeglądy co najmniej raz na pięć lat, natomiast właściciele domów jednorodzinnych ponoszą tę odpowiedzialność osobiście. Brak dokumentacji przeglądów może stanowić problem w przypadku szkody ubezpieczyciel może zakwestionować wypłatę odszkodowania, jeśli stwierdzi zaniedbanie ze strony właściciela.

Warto również wiedzieć, że wymiana instalacji elektrycznej w domu jednorodzinnym nie wymaga pozwolenia budowlanego wystarczy zgłoszenie robót budowlanych do starostwa powiatowego, z którego organ ma 30 dni na ewentualne wniesienie sprzeciwu. Przy wymianie w mieszkaniu w bloku wielorodzinnym wymagana jest dodatkowo zgoda spółdzielni lub wspólnoty mieszkaniowej na prace w części wspólnej budynku.

Instalacja elektryczna to system, który rzadko daje jasne, jednoznaczne sygnały końca żywotności. Zamiast tego wysyła serię drobnych, łatwych do zignorowania symptomów, które z czasem kumulują się w poważne ryzyko. Właściciele domów, którzy traktują instalację jako element wymagający uwagi, a nie tło codziennego życia, zyskują nie tylko spokój, ale też realną oszczędność koszt kompleksowej wymiany jest zawsze niższy niż koszt likwidacji skutków pożaru spowodowanego awarią zużytego systemu.

Pytania i odpowiedzi dotujące sprawdzania instalacji elektrycznej
