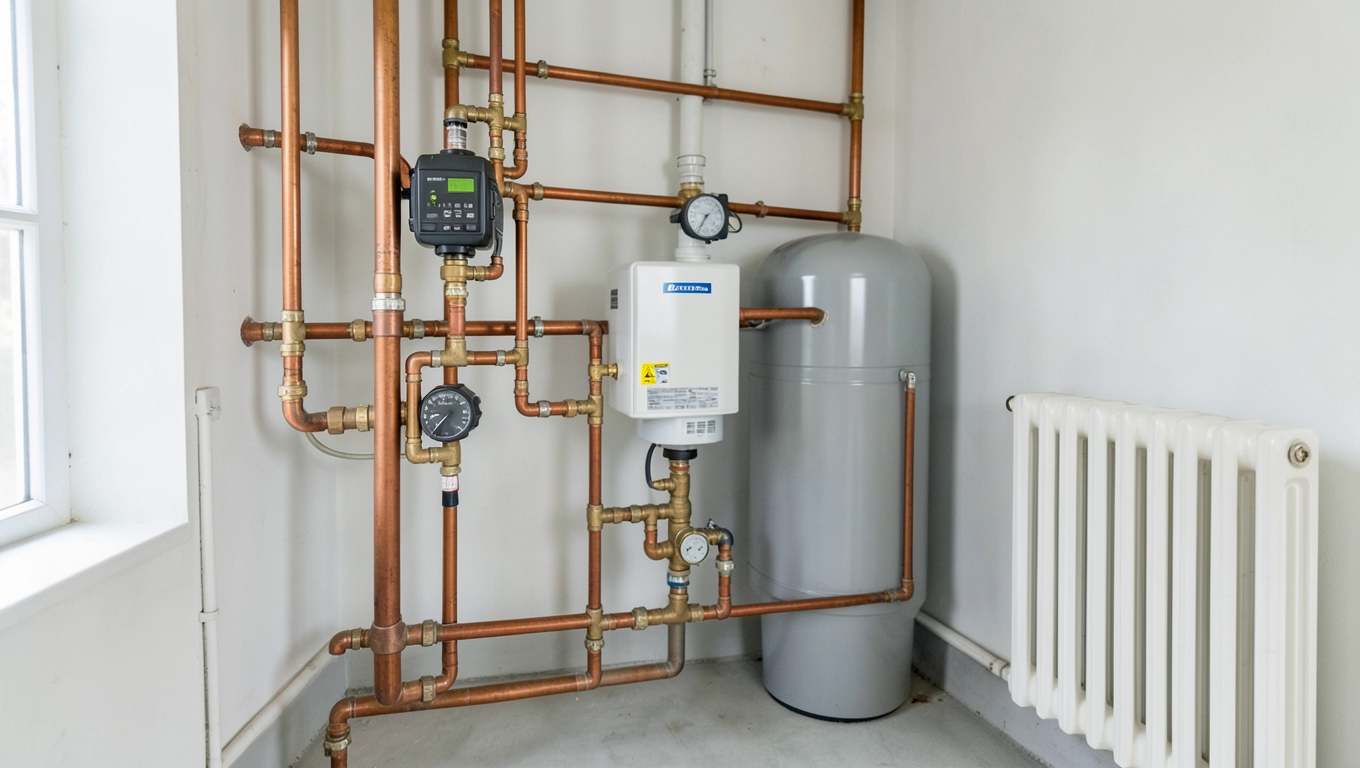

Instalacja C.O. i C.W.U. jak zbudować sprawny system w swoim domu

Masz dość niedogrzanych pokoi i kranu, z którego leci letnia woda? Każdy, kto choć raz zimą marzł przy kaloryferze, wie, że sam kocioł nie rozwiązuje problemu. Komfort cieplny wymaga współpracy wielu komponentów, a jeden źle dobrany zawór potrafi zepsuć nawet najlepsze źródło ciepła. W tym przewodniku znajdziesz schemat, dobór, montaż i serwis instalacji C.O. i C.W.U., opisane językiem praktyka, nie katalogu.

• Anatomia nowoczesnej instalacji C.O. i C.W.U. schemat blokowy
• Wyposażenie instalacji C.O. grupy pompowe, zawory i armatura zabezpieczająca
• Dobór zasobnika C.W.U. i cyrkulacja ciepłej wody w domu
• Regulacja i konserwacja instalacji centralnego ogrzewania praktyczny poradnik
• Normy i przepisy warunkujące projekt
• Podejmowanie decyzji skrócony przewodnik
• Realistyczna mapa inwestycji 2025

Anatomia nowoczesnej instalacji C.O. i C.W.U. schemat blokowy

Każda instalacja grzewcza zaczyna się od źródła ciepła, lecz nim woda trafi do grzejnika, mija kilka kluczowych elementów. Pominięcie któregokolwiek z nich oznacza albo straty energii, albo awarię w ciągu dwóch sezonów.

Schemat działania wygląda następująco:

• źródło ciepła (kocioł gazowy, pompa ciepła, kocioł na pellet) wytwarza czynnik grzewczy o wymaganej temperaturze;
• armatura zabezpieczająca zawór bezpieczeństwa, naczynie wzbiorcze, automatyczny odpowietrznik pilnują ciśnienia i usuwają powietrze, które inaczej blokuje przepływ;
• grupa pompowa pompa obiegowa wymusza ruch wody, a zawór mieszający ustala temperaturę zasilania poszczególnych obiegów;
• sterowanie regulator pogodowy, termostaty i siłowniki zaworów odczytują temperaturę zewnętrzną oraz wewnętrzną i korygują pracę systemu;
• odbiorniki grzejniki, ogrzewanie podłogowe albo klimakonwektory oddają ciepło do pomieszczeń.

W instalacji C.W.U. schemat wygląda podobnie, lecz kończy się na zasobniku ciepłej wody użytkowej. Zasobnik wymaga własnej grupy bezpieczeństwa (zawór, zawór zwrotny, zawór bezpieczeństwa), ponieważ woda pitna podlega innym normom niż czynnik grzewczy. Bez tej grupy ciśnienie wzrostowe podczas grzania mogłoby rozsadzić zbiornik.

? Porada eksperta: Zawsze rysuj schemat instalacji przed zakupem komponentów. Rysunek ołówkiem na kartce A4 zajmuje pięć minut, a pozwala wykryć kolizje i braki zanim wydasz kilkanaście tysięcy złotych.

Wyposażenie instalacji C.O. grupy pompowe, zawory i armatura zabezpieczająca

Wyposażenie instalacji C.O. i C.W.U. dzieli się na cztery bloki: regulację, pompowanie, bezpieczeństwo i sterowanie. Każdy z nich odpowiada za coś innego, dlatego nie da się ich ze sobą utożsamiać przy zakupach.

Zawory regulacyjne i mieszające

Termostatyczne zawory grzejnikowe utrzymują stałą temperaturę w pomieszczeniu poprzez dławienie przepływu wody przez grzejnik. Działają na zasadzie rozszerzalności cieczy w czujniku gdy pokój się nagrzeje, trzpień zamyka drogę do grzejnika, ograniczając straty ciepła nawet o 20%.

Zawory równoważące stosuje się na gałęziach instalacji, aby wymusić równy przepływ niezależnie od długości pętli. Bez nich daleki grzejnik grzeje słabiej, bo opory hydrauliczne bliższych gałęzi kradną ciśnienie. Zawory strefowe (z siłownikiem) zamykają lub otwierają cały obieg używa się ich w ogrzewaniu podłogowym, gdzie każda pętla wymaga osobnej kontroli.

Grupy pompowe

Grupa pompowa to kompletny moduł: pompa obiegowa, zawory odcinające, zawór zwrotny i termometry. Wersja bez mieszacza obsługuje obieg o stałej temperaturze zasilania, np. grzejniki. Wersja z mieszaczem trójdrogowym obniża temperaturę dla ogrzewania podłogowego, bo temperatura powyżej 55°C uszkodziłaby posadzkę i wylewkę.

Przy ogrzewaniu podłogowym z dwoma lub trzema sekcjami różnica temperatur między zasilaniem a powrotem wynosi zwykle 5-10°C. Mieszacz trójdrogowy pozwala utrzymać tę różnicę precyzyjnie, co przekłada się na niższe rachunki i dłuższą żywotność rur PEX.

Odpowietrzniki i separatory

Automatyczny odpowietrznik w najwyższym punkcie instalacji wypuszcza mikropęcherzyki powietrza, które inaczej blokują przepływ i powodują szumy. Separator powietrza montuje się zaraz za źródłem ciepła wirująca woda odprowadza tam pęcherzyki już na starcie, dzięki czemu reszta systemu pracuje cicho.

Armatura zabezpieczająca

Zawór bezpieczeństwa otwiera się, gdy ciśnienie przekroczy ustawiony próg (zwykle 2,5 lub 3 bary dla C.O.). Naczynie wzbiorcze przejmuje wzrost objętości wody podczas nagrzewania. Dobiera się je tak, by objętość użytkowa naczynia pokrywała co najmniej 0,5% pojemności instalacji przy 200 litrach wody w układzie potrzebujesz minimum 1-litrowego naczynia.

W instalacjach C.W.U. wymagana jest dodatkowa grupa bezpieczeństwa zasobnika zgodnie z PN-EN 806: zawór bezpieczeństwa 6 barów, zawór zwrotny i zawór odcinający. Bez tego ciśnienie wodociągowe i rozszerzalność cieplna wody mogą uszkodzić emaliowany zbiornik w ciągu kilku lat.

Sterowanie

Regulator pogodowy obniża temperaturę zasilania, gdy na dworze robi się cieplej. Krzywa grzewcza określa, jak mocno reaguje system w Polsce przyjmuje się nachylenie 1,2-1,6 dla domów energooszczędnych, 1,8-2,2 dla starszych budynków. Termostaty w pokojach korygują tę wartość na podstawie faktycznej temperatury, dzięki czemu unikasz przegrzewania.

⚠ Bezpieczeństwo: Nigdy nie wymieniaj zaworu bezpieczeństwa na wyższe ciśnienie bez konsultacji z projektantem. Rury, grzejniki i wymiennik kotła mają konkretne ciśnienie robocze przekroczenie go kończy się zalaniem domu.

Dobór zasobnika C.W.U. i cyrkulacja ciepłej wody w domu

Dobór zasobnika ciepłej wody zależy od liczby domowników i ich nawyków. Zasada 50 litrów na osobę działa w domach, gdzie prysznice trwają do 8 minut i wanna pojawia się raz w tygodniu. Przy dwóch osobach dorosłych i dwójce dzieci sprawdza się zasobnik 200-250 litrów; rodzina pięcioosobowa potrzebuje zwykle 300 litrów, bo dwie łazienki działają równocześnie.

Zasobnik pojemnościowy z jedną wężownicą wystarcza przy kotle gazowym lub pompie ciepła. Wężownica to spiralna rura w środku zbiornika, przez którą przepływa gorący czynnik z kotła. Model z dwiema wężownicami stosuje się przy kombinacji kocioł + kolektory słoneczne, bo pierwsza wężownica obsługuje kocioł, druga solary.

Grupa bezpieczeństwa zasobnika

Zawór bezpieczeństwa na zasobniku C.W.U. ustawia się na 6 barów, ponieważ ciśnienie w sieci wodociągowej waha się od 3 do 5 barów. Gdy woda w zbiorniku się nagrzewa, jej objętość rośnie bez zaworu ciśnienie mogłoby uszkodzić emalię lub uszczelkę. Zawór zwrotny zapobiega cofaniu się wody do instalacji, gdy ta spadnie w sieci.

Zawory mieszające ochrona przed poparzeniem

Zawór mieszający termostatyczny obniża temperaturę wody w punktach poboru, zachowując ją na poziomie 38-55°C. Dlaczego nie wyżej? Woda o temperaturze 60°C powoduje oparzenie II stopnia w ciągu pięciu sekund, a 70°C w dwóch. W domach z małymi dziećmi lub osobami starszymi zawór antyoparzeniowy to nie luksus, lecz konieczność.

Cyrkulacja C.W.U. kiedy naprawdę się opłaca

Pompa cyrkulacyjna tłoczy wodę w pętli między zasobnikiem a najdalszym punktem poboru, dzięki czemu kran od razu daje ciepłą wodę. Cyrkulacja skraca czas oczekiwania z 30-60 sekund do 2-3 sekund, lecz kosztuje: pompa 25-40 W działająca 24 h na dobę to dodatkowe 220-350 kWh rocznie.

Instalacja cyrkulacji ciepłej wody w domu opłaca się, gdy odległość od zasobnika do najdalszej łazienki przekracza 8 metrów i dom ma więcej niż dwóch mieszkańców. W przeciwnym razie lepiej zainwestować w lepszy zasobnik albo rury o mniejszej średnicy.

? Porada eksperta: Pompę cyrkulacyjną podłączaj przez zegar lub sterownik z przyciskiem. Cyrkulacja na żądanie, uruchamiana przed prysznicem, zużywa trzykrotnie mniej energii niż praca ciągła.

Tabela porównawcza źródeł ciepła

Kiedy NIE stosować danego rozwiązania

Pompa ciepła powietrze-woda nie sprawdza się w budynkach bez dobrej izolacji, bo temperatura zasilania 35°C wymaga powierzchni grzewczej dwukrotnie większej niż dla kotła 55°C. Gdy dom ma 30-letnią izolację i zapotrzebowanie 120 W/m², pompa albo nie domknie sezonu, albo rachunki wzrosną o 40% w stosunku do teorii.

Kocioł na pellet traci sens przy braku miejsca na 2-tonowy zasobnik buforowy. Bez bufora palnik pracuje w krótkich cyklach, co obniża sprawność i zużywa więcej paliwa. W małych domach lepszą opcją bywa kocioł gazowy.

Regulacja i konserwacja instalacji centralnego ogrzewania praktyczny poradnik

Regulacja instalacji centralnego ogrzewania decyduje o komforcie i rachunkach bardziej niż marka kotła. Nawet najlepsze urządzenie, źle wyregulowane, zużywa 15-25% więcej energii.

Odpowietrzanie i płukanie

Po zakończeniu montażu instalację napełnia się wodą, odpowietrza i płucze, by usunąć resztki montalowych opiłków i zanieczyszczeń. Brak płukania skutkuje zatkaniem zaworów termostatycznych w ciągu dwóch sezonów. Próba ciśnieniowa trwa 30 minut przy ciśnieniu roboczym powiększonym o 50% dla układu 1,5 bara próba wynosi 2,25 bara.

Regulacja hydrauliczna

Najczęstszy błąd montażystów to pominięcie równoważenia obiegów. Równoważenie polega na ustawieniu zaworów tak, by każdy grzejnik otrzymał zaprojektowaną ilość wody. W praktyce oznacza to pomiar temperatury powrotu z każdego grzejnika termometrem i skręcanie zaworu tam, gdzie powrót jest zbyt ciepły (za mały przepływ) lub otwieranie, gdy zbyt chłodny (za duży przepływ).

Bez tej procedury grzejniki na krótkich pętlach grzeją mocno, a na dalekich ledwo ciepłe. Koszt regulacji hydraulicznej w domu 150 m² to 2-4 godziny pracy specjalisty najtańsza inwestycja w całej instalacji.

Krzywa grzewcza

Krzywa grzewcza to wykres zależności temperatury zasilania od temperatury zewnętrznej. Przy -20°C na dworze zasilanie dla grzejników powinno wynosić 55-60°C, przy +5°C około 35°C. Źle dobrana krzywa oznacza albo przegrzewanie wiosną i jesienią, albo niedogrzewanie zimą.

Regulator pogodowy sam dobiera parametry na podstawie ustawionej krzywej wystarczy raz wpisać wartość i skorygować po miesiącu obserwacji.

Konserwacja sezonowa

Objawy problemów

Grzejnik ciepły u góry, chłodny u dołu oznacza powietrze w instalacji odpowietrz go, a jeśli problem wraca co tydzień, sprawdź ciśnienie w naczyniu wzbiorczym. Stukanie w rurach przy wyłączaniu pompy to klasyczna oznaka kawitacji pompa zbyt mocno zasysa wodę, a opory instalacji blokują przepływ. Rozwiązanie: obniżyć bieg pompy albo zamontować zawór różnicowy.

Równomiernie chłodne grzejniki w całym domu po zimie mogą wskazywać na zatkanie filtra lub kamień w wymienniku. Kamień osadza się szczególnie tam, gdzie instalacja napełniana jest wodą twardą powyżej 20°dH w takim wypadku warto zainwestować w filtr polifosfatowy albo stację uzdatniania.

Checklist przed sezonem grzewczym

• Sprawdzić ciśnienie manometryczne (1,0-1,5 bar na zimno).
• Odpowietrzyć każdy grzejnik.
• Skontrolować stężenie inhibitora korozji w wodzie (jeśli instalacja napełniona).
• Uruchomić kocioł w trybie testowym i obserwować pracę przez 15 minut.
• Skorygować krzywą grzewczą po pierwszym tygodniu użytkowania.

Checklist przed montażem

• Projekt instalacji z obliczeniem zapotrzebowania na ciepło.
• Wybór źródła ciepła z uwzględnieniem izolacji budynku.
• Dobór zasobnika C.W.U. według liczby domowników.
• Lista armatury: zawory, pompy, naczynie wzbiorcze.
• Plan prowadzenia rur z zaznaczonymi punktami odpowietrzeń.
• Harmonogram prac i lista ekip z uprawnieniami SEP.

Bezpieczeństwo użytkowania ryzyko Legionelli

Bakteria Legionella rozwija się w wodzie o temperaturze 25-45°C, czyli dokładnie w zakresie pracy zasobników C.W.U. Aby jej zapobiec, ustawiaj temperaturę zasobnika na minimum 55°C Legionella ginie w ciągu kilku godzin przy 60°C i w kilkanaście minut przy 70°C. Cyrkulację prowadź tak, by woda w pętli nie spadała poniżej 50°C.

⚠ Bezpieczeństwo: Osoby starsze, palące i z obniżoną odpornością są szczególnie narażone na legionellozę. Regularna dezynfekcja termiczna raz w tygodniu (nagrzanie zasobnika do 65°C) to skuteczna profilaktyka.

Normy i przepisy warunkujące projekt

Projektowanie instalacji C.O. i C.W.U. opiera się na normie PN-EN 12828 (ogrzewanie) oraz PN-EN 806 (wewnętrzne instalacje wodociągowe). Dobór kotłów reguluje rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a także dyrektywa ErP dotycząca efektywności energetycznej.

Projekt powinien uwzględniać klasę energetyczną budynku. Domy o zapotrzebowaniu poniżej 70 kWh/m²/rok wymagają projektowania w niskich temperaturach zasilania (35-45°C), co determinuje wybór pompy ciepła albo kotła kondensacyjnego z dużą powierzchnią grzewczą.

Certyfikaty komponentów

Każdy element instalacji powinien nosić oznaczenie CE oraz deklarację zgodności z odpowiednią normą zharmonizowaną. Zawory bezpieczeństwa mają normę PN-EN 14952, naczynia wzbiorcze PN-EN 13831, a pompy obiegowe dyrektywę ErP 547/2012 (klasa energetyczna A). Brak certyfikatu u konkurencyjnego dostawcy to sygnał ostrzegawczy.

Podejmowanie decyzji skrócony przewodnik

Budujesz nowy dom o powierzchni 120 m² z dobrą izolacją? Pompa ciepła powietrze-woda z ogrzewaniem podłogowym i zasobnikiem 200 litrów to najtańsza opcja w 10-letnim horyzoncie, choć inwestycja początkowa wyniesie 90-110 tys. zł.

Modernizujesz starszy dom i masz dostęp do gazu ziemnego? Kocioł kondensacyjny z zasobnikiem 200 litrów i grzejnikami to bezpieczny wybór za 30-45 tys. zł, z rachunkami rocznymi 3 200-4 500 zł.

Mieszkasz poza miastem i masz tani dostęp do drewna? Kocioł zgazowujący drewno z buforem 1000 litrów da ci ogrzewanie za 1 800 zł rocznie, lecz wymaga obsługi raz dziennie.

Niezależnie od wyboru, zaplanuj bufor ciepła o pojemności 500-1000 litrów. Bufor pozwala kotle pracować w optymalnym punkcie mocy, magazynuje nadwyżki energii i oddaje je w nocy, gdy temperatura spada.

? Porada eksperta: Oszczędności z dofinansowań (programy takie jak „Czyste Powietrze", „Moje Ciepło" czy lokalne dotacje) potrafią sięgnąć 30-55% kosztów inwestycji. Zanim zaczniesz montaż, złóż wniosek warunkiem wypłaty bywa bowiem wybór urządzeń z listy zgodnej z programem.

Realistyczna mapa inwestycji 2025

Rok 2025 przynosi kontynuację trendu na niskotemperaturowe źródła ciepła, które w połączeniu z fotowoltaiką zapewniają koszt energii poniżej 30 gr/kWh. Nowoczesne pompy ciepła pracują sprawnie nawet przy -15°C, więc zasięg ich stosowania w Polsce stale rośnie. Z drugiej strony, sieci gazowe w miastach nadal się rozbudowują, więc kocioł gazowy pozostaje bezpieczną opcją dla tych, którzy cenią prostotę i niską cenę zakupu.

Decydując się na inwestycję, wybieraj rozwiązania modularne zasobnik C.W.U. z możliwością podłączenia drugiej wężownicy pod solary, grupę pompową z miejscem na dodatkowy zawór, sterownik obsługujący wiele obiegów. Modularność kosztuje kilkanaście procent więcej na starcie, lecz przy kolejnych modernizacjach oszczędza tysiące złotych.

Instalacja C.O. i C.W.U. z dobrze dobranymi komponentami pracuje bez interwencji serwisowej przez 15-20 lat. Czas poświęcony na projekt i dobór zwraca się wielokrotnie, a każdy kolejny sezon grzewczy wita cię w domu ciepłym i cichym.

Źródła danych i przepisy: PN-EN 12828 (instalacje grzewcze w budynkach), PN-EN 806 (wewnętrzne instalacje wodociągowe), PN-EN 14952 (zawory bezpieczeństwa), PN-EN 13831 (naczynia wzbiorcze), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), dyrektywa ErP 547/2012 oraz rozporządzenie 813/2013 (etykiety energetyczne urządzeń grzewczych), dane rynkowe z raportów branżowych ITH, PORT PC oraz Polskie Domy Drewniane S.A.
