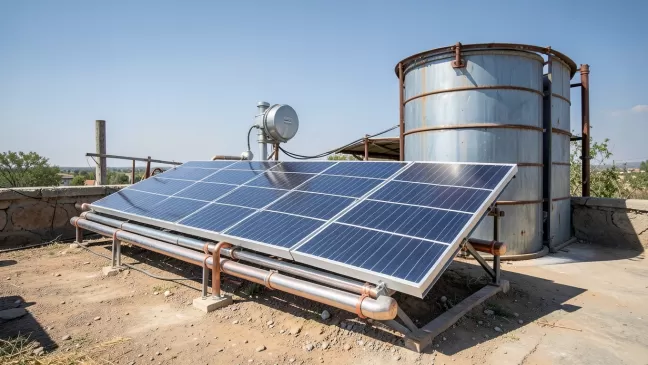

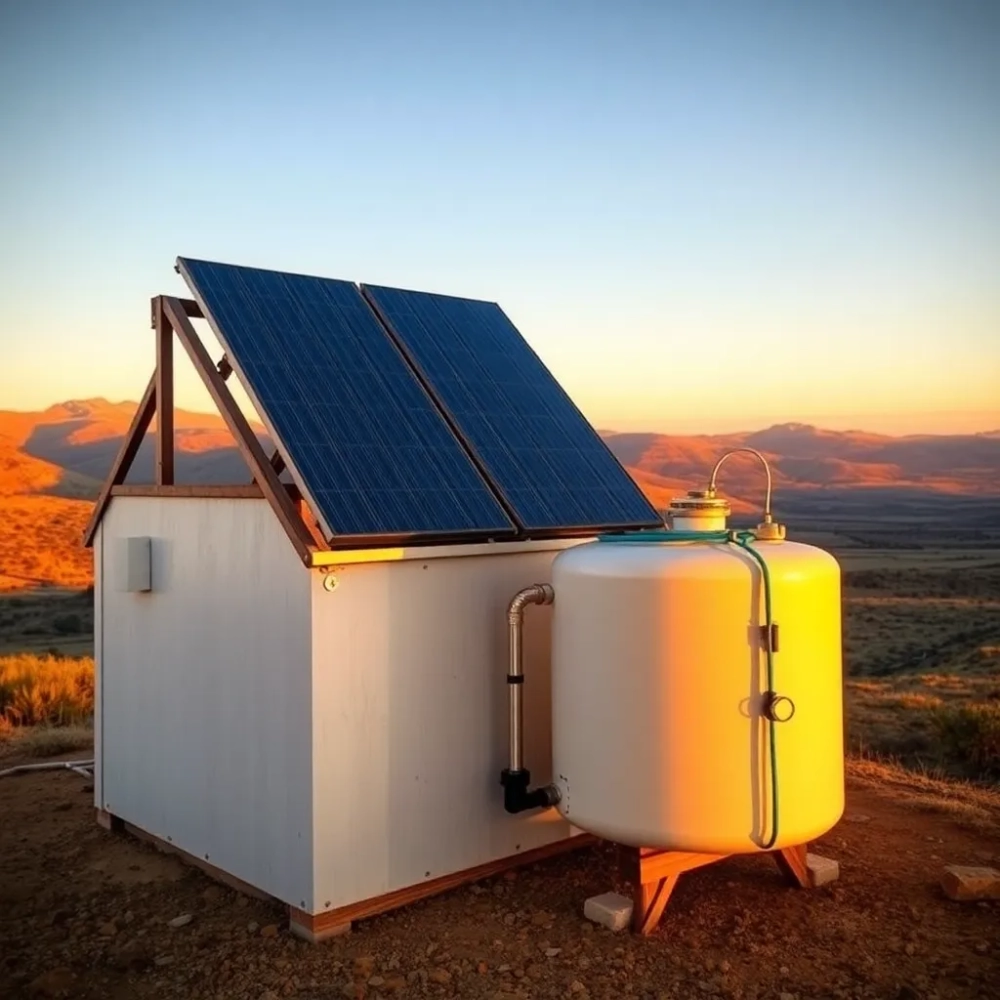

Samowystarczalna Instalacja Off Grid do Grzania Wody

Woda użytkowa potrafi napsuć nerwów rachunki za prąd w sezonie grzewczym potrafią zaskoczyć nawet najbardziej zapobiegliwego właściciela domu jednorodzinnego. Nic dziwnego, że coraz więcej osób szuka sposobu, by uniezależnić się od dostawcy energii i ogrzewać wodę własnymi siłami, bez względu na to, co dzieje się za licznikiem. instalacja off grid do grzania wody to rozwiązanie, które brzmi obiecująco, ale wymaga precyzyjnego planowania jedno niedopasowanie komponentów potrafi zniweczyć cały wysiłek.

• Akumulatory w Instalacji Off Grid Pojemność i Napięcie Robocze
• Grzałka i Sterownik w Systemie Grzania Wody Bez Sieci
• Wymiarowanie i Montaż Komponentów Na Co Zwrócić Uwagę
• Pytania i odpowiedzi dotyczące instalacji off grid do grzania wody

Akumulatory w Instalacji Off Grid Pojemność i Napięcie Robocze

Serce każdego autonomicznego systemu energetycznego stanowi magazyn energii, a jego właściwy dobór determinuje, czy instalacja off grid do grzania wody będzie działać sprawnie przez cały rok. Decydując się na akumulatory, należy przede wszystkim określić dobowe zapotrzebowanie na energię cieplną dla przeciętnego gospodarstwa domowego z czteroosobową rodziną i zbiornikiem o pojemności 300 litrów realne zużycie oscyluje wokół 8-12 kWh dziennie, co bezpośrednio przekłada się na wymaganą pojemność magazynu.

Napięcie robocze systemu to parametr, którego nie wolno bagatelizować przy projektowaniu całej instalacji. Standardowo wybiera się między konfiguracją 24 V a 48 V ta druga opcja pozwala na stosowanie cieńszych przewodów przy tej samej mocy przesyłowej, co redukuje straty na długich trasach kablowych wewnątrz budynku. Dla systemu o mocy grzałki rzędu 2-3 kW konfiguracja 48 V z akumulatorami Li-ion o pojemności 100 Ah (przy napięciu 48 V) zapewnia realny zapas energii na około 10-12 godzin nieprzerwanej pracy.

Technologia wykonania ogniw determinuje trwałość i sprawność całego układu magazynowania. Akumulatory litowo-jonowe charakteryzują się głębokością rozładowania sięgającą 80-90% bez istotnej utraty żywotności, podczas gdy modele AGM czy żelowe tracą na efektywności już przy 50% DOD. Dla instalacji off grid do grzania wody, gdzie liczy się każda kilowatogodzina, przewaga technologii Li-ion jest bezdyskusyjna choć początkowy wydatek bywa wyższy, rachunek wychodzi korzystniej w horyzoncie 8-10 lat eksploatacji.

Prawidłowe wymiarowanie akumulatorów wymaga uwzględnienia współczynnika rezerwy na dni o obniżonym nasłonecznieniu. W polskich warunkach klimatycznych warto przyjąć minimum trzydniowy zapas, co dla wspomnianego wcześniej zapotrzebowania oznacza pojemność rzędu 300-400 Ah przy napięciu 48 V. Warto pamiętać, że akumulatory nie powinny być eksploatowane w stanie permanentnego pełnego naładowania optymalna strategia zarządzania SOC (State of Charge) zakłada utrzymywanie poziomu naładowania w przedziale 40-90%.

Parametr temperaturowy ma kluczowe znaczenie dla trwałości ogniw, szczególnie w pomieszczeniach gospodarczych, gdzie temperatura może spaść poniżej zera. Akumulatory Li-ion wymagają instalacji w przestrzeni o kontrolowanej temperaturze lub zastosowania układów grzewczych utrzymujących optymalne warunki pracy. Zaniedbanie tego aspektu skraca żywotność ogniw nawet o 40% w skali roku.

Grzałka i Sterownik w Systemie Grzania Wody Bez Sieci

Grzałka elektryczna stanowi finalny element łańcucha energetycznego, przekształcający zmagazynowaną energię w ciepło użytkowe jej dobór bezpośrednio wpływa na komfort oraz ekonomikę całego przedsięwzięcia. Dla zbiornika o pojemności 300 litrów wystarczającą mocą dysponuje grzałka jednofazowa o mocy 2-3 kW, zasilana napięciem 230 V, wyposażona w termostat bezpieczeństwa odcinający dopływ prądu po przekroczeniu temperatury 85°C. Taka konfiguracja pozwala na podgrzanie pełnego zbiornika wody (od 10°C do 45°C) w ciągu 4-5 godzin przy pełnej mocy.

Sterownik ładunku, potocznie zwany regulatorem MPPT (Maximum Power Point Tracking), pełni funkcję mózgu całego układu fotowoltaicznego, optymalizując punkt pracy paneli w zmiennych warunkach oświetlenia. Dla systemu z panelami monokrystalicznymi o łącznej mocy szczytowej 4-5 kW rekomendowany jest regulator MPPT o prądzie wejściowym minimum 30 A, który automatycznie dostosowuje napięcie robocze modułów do aktualnego obciążenia akumulatora. Mechanizm MPPT działa w ten sposób, że mikroprocesor stale analizuje krzywą mocy modułów PV i utrzymuje ich pracę w punkcie maksymalnej wydajności w praktyce oznacza to zysk energetyczny rzędu 15-25% w porównaniu z regulatorami PWM.

Komunikacja między sterownikiem a grzałką realizowana jest poprzez moduł sterujący, który włącza lub wyłącza obciążenie na podstawie dostępnej pojemności SOC oraz priorytetów użytkownika. Nowoczesne sterowniki oferują funkcję priorytetu ładowania akumulatorów przed zasilaniem odbiorników w uproszczeniu oznacza to, że dopóki akumulatory nie osiągną ustalonego poziomu naładowania (np. 70%), energia z paneli kierowana jest wyłącznie do magazynu. Po zaspokojeniu tego warunku nadwyżka mocy trafia do grzałki, maksymalizując wykorzystanie energii słonecznej.

Zabezpieczenie grzałki przed przegrzaniem to kwestia, którą trzeba rozwiązać już na etapie projektowania, a nie przy pierwszym incydencie. Wbudowany termostat bimetaliczny stanowi podstawową ochronę, natomiast dodatkowe zabezpieczenie nadprądowe w postaci wyłącznika automatycznego B16 (charakterystyka C) chroni przed skutkami zwarcia w okablowaniu. Układ uziemiający zbiornik oraz prawidłowo dobrany wyłącznik różnicowoprądowy 30 mA to obligatoryjne elementy instalacji elektrycznej, których pominięcie dyskwalifikuje cały projekt od strony bezpieczeństwa.

Straty cieplne zbiornika determinują, ile energii rzeczywiście trafia do wody użytkowej, a nie ucieka bezpowrotnie do otoczenia. Standardowa izolacja zbiornika buforowego ze styropianu EPS o grubości 50 mm zapewnia współczynnik strat na poziomie 1,5-2 W/m²K przy powierzchni zbiornika 300-litrowego rzędu 2,5 m² dobowe straty oscylują wokół 1,2-1,5 kWh przy różnicy temperatur 30°C między wodą a otoczeniem. Warto więc inwestować w lepszą izolację różnica między 50 mm a 100 mm pianki PIR przekłada się na redukcję strat o 30-40% przy stosunkowo niewielkim dodatkowym koszcie.

Wymiarowanie i Montaż Komponentów Na Co Zwrócić Uwagę

Dobór mocy paneli fotowoltaicznych wymaga analizy rocznego profilu nasłonecznienia dla konkretnej lokalizacji geograficznej, uwzględniającej kąt nachylenia dachu oraz jego orientację względem stron świata. Dla instalacji off grid do grzania wody w centralnej Polsce optymalny kąt nachylenia paneli mieści się w przedziale 30-40°, przy czym orientacja południowa z odchyleniem ±30° w żaden sposób nie dyskwalifikuje systemu. Panele monokrystaliczne o mocy 400 W każdy, zamontowane w konfiguracji umożliwiającej osiągnięcie łącznej mocy szczytowej 4-5 kW, generują średniorocznie około 4500-5500 kWh energii elektrycznej.

Przekrój przewodów łączących poszczególne elementy systemu oblicza się na podstawie maksymalnego prądu płynącego w danej gałęzi obwodu oraz dopuszczalnego spadku napięcia. Dla odcinka panel-regulator przy mocy szczytowej 5 kW i napięciu roboczym 48 V maksymalny prąd nie przekracza 15 A, co przy długości przewodu do 15 metrów oznacza konieczność zastosowania kabla o przekroju minimum 4 mm² (miedź). Z kolei odcinek regulator-akumulatory przy prądzie ładowania 30 A wymaga przewodu 6 mm², natomiast zasilanie grzałki 3 kW przy napięciu 230 V realizowane jest typowym kablem 3×2,5 mm².

Montaż mechaniczny paneli na dachu płaskim wymaga zastosowania konstrukcji nośnej umożliwiającej ustawienie modułów pod optymalnym kątem przy zachowaniu odpowiedniej wentylacji tylnej strony panelu. Zagęszczenie powietrza pod panelami obniża ich sprawność o 5-10%, dlatego minimalna szczelina wentylacyjna powinna wynosić 10-15 cm. Kotwy mocujące muszą być przystosowane do obciążeń wiatrowych zgodnie z normą PN-EN 1991-1-4 dla terenów nizinnych w Polsce przyjęta prędkość bazowa wiatru wynosi 22 m/s, co przekłada się na siły działające na konstrukcję.

Akumulatory należy lokalizować w pomieszczeniach suchych, wentylowanych i wolnych od skrajnych temperatur idealnie sprawdzają się szachty techniczne lub wydzielone komory z izolacją termiczną. Połączenia między ogniwami realizuje się przewodami spawalniczymi o odpowiednim przekroju, stosując konektory M10 z momentem dokręcania 20-25 Nm niedokładne połączenia zwiększają rezystancję styku, generując straty cieplne i potencjalne punkty przegrzewania.

Eksploatacja systemu wymaga regularnych przeglądów stanu technicznego co najmniej raz na kwartał należy kontrolować napięcie poszczególnych ogniw, rezystancję izolacji przewodów oraz szczelność połączeń śrubowych. Zaniedbanie konserwacji bywa przyczyną awarii, które można łatwo przewidzieć: korozja zacisków, spadek pojemności akumulatorów czy degradacja izolacji kabli to problemy rozwijające się miesiącami, zanim objawią się jako poważna usterka.
