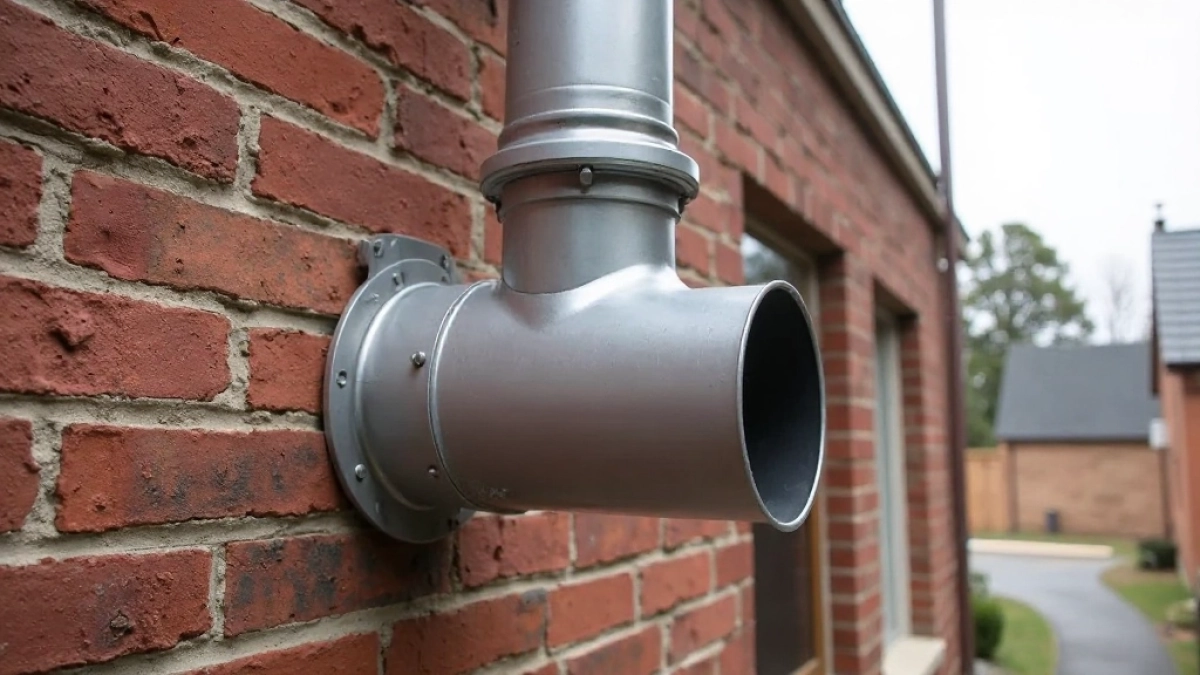

Zewnętrzny komin do pieca gazowego bez kucia ścian

Parametry techniczne komina izolowanego 5,8 m

Rdzeń komina wykonany ze stali kwasoodpornej 1.4521 o grubości 0,5-0,6 mm przenosi spaliny o temperaturze roboczej sięgającej 200°C. Płaszcz zewnętrzny ze stali 1.4301 lub 1.4509 (grubość 0,5 mm) chroni izolację termiczną o grubości 30 mm przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych. Taka konstrukcja sandwich gwarantuje stabilność ciśnieniową klasy P1 przy nadciśnieniu do 200 Pa, co odpowiada wymaganiom kotłów kondensacyjnych z zamkniętą komorą spalania.

• Parametry techniczne komina izolowanego 5,8 m
• Skład zestawu kominowego i wymiary elementów
• Dobór średnicy i wariantu do kotła gazowego
• Montaż komina zewnętrznego krok po kroku
• Komin zewnętrzny czy wkład do istniejącego przewodu
• Powiązane elementy systemu kominowego
• Kiedy zewnętrzny komin do pieca gazowego nie jest optymalnym wyborem

Producent oferuje 30-letnią gwarancję na elementy stalowe, przy czym uszczelki silikonowe objęte są dwuletnią ochroną z uwagi na naturalne starzenie elastomeru pod wpływem ozonu i cykli termicznych. Każdy zestaw opuszcza fabrykę z certyfikatem CE oraz oznaczeniami TÜV Nord potwierdzającymi zgodność z normą EN 1856-1 oraz systemem zarządzania jakością ISO 9001 i środowiskowego ISO 14001. Zakres paliwowy obejmuje gaz ziemny, propan-butan oraz olej opałowy, co czyni system uniwersalnym dla większości instalacji grzewczych w budownictwie jednorodzinnym.

Wysokość całkowita 5,8 m wynika bezpośrednio z wymagań normy PN-EN 13384-1, która reguluje minimalne wartości ciągu kominowego dla prawidłowego odprowadzania spalin. System oznakowany symbolem T200-H1 oznacza dopuszczenie do pracy w trybie mokrym (H) z uszczelkami, przy odporności na pożar sadzy wynoszącej 1000°C. To klasyfikacja wystarczająca dla kotłów kondensacyjnych, których spaliny osiągają temperaturę 40-80°C i zawierają skropliny o odczynie kwaśnym (pH 1,5-3,5).

Skład zestawu kominowego i wymiary elementów

Kompletny zestaw zawiera wszystkie komponenty niezbędne do samodzielnego montażu bez konieczności docinania rur. Każdy element posiada kielichowo-gwintowe połączenie z uszczelką silikonową, co eliminuje potrzebę stosowania dodatkowych zacisków czy kitów uszczelniających. Czas wysyłki wynosi 5-7 dni roboczych dla standardowych średnic i kolorów, natomiast warianty RAL na zamówienie wydłużają ten termin do 14-21 dni.

Rury proste o długości 1000 mm pozwalają na regulację wysokości w zakresie ±50 mm dzięki teleskopowemu wsunięciu końcówki w kielich. Kolano z czerpnią powietrza i rewizją łączy się bezpośrednio z adapterem koncentrycznym przy kotle, umożliwiając jednoczesne pobieranie powietrza do spalania i odprowadzanie spalin przez jedno przejście przez ścianę. Obejmy ścienne z regulacją 165-200 mm dopasowują się do standardowej izolacji termicznej budynku (15-25 cm) bez konieczności stosowania podkładek dystansowych.

Dobór średnicy i wariantu do kotła gazowego

Średnica przewodu powietrzno-spalinowego musi odpowiadać wyjściu adaptera kotła, a nie odwrotnie. Nowoczesne urządzenia kondensacyjne o mocy do 24 kW standardowo wyposażone są w przyłącza 60/100 mm, co oznacza średnicę wewnętrzną 60 mm (spaliny) i zewnętrzną 100 mm (powietrze). Kotły 24-35 kW wymagają przejścia 80/125 mm, natomiast urządzenia powyżej 35 kW pracują na systemach 100/150 mm. Próba zastosowania rury o zbyt małym przekroju skutkuje spadkiem ciągu i cofką spalin do komory spalania.

Kolor płaszcza dobiera się do elewacji budynku, przy czym najczęściej wybierany jest srebrny matowy lub czarny RAL 9005 MAT maskujący ślady zanieczyszczeń atmosferycznych. Na zamówienie dostępne są warianty antracyt 7016 oraz dowolny kolor z palety RAL, co wydłuża termin realizacji o 7-14 dni i podnosi cenę o 15-25%. Zakończenie komina zależy od typu urządzenia: kotły kondensacyjne wymagają ustnika otwartego, umożliwiającego swobodne odprowadzanie pary wodnej, natomiast kotły turbo i nagrzewnice mogą współpracować z daszkiem chroniącym przed opadami.

Montaż komina zewnętrznego krok po kroku

Pierwszym krokiem jest wyznaczenie miejsca przebicia ściany najbliżej kotła, najlepiej na wysokości wylotu adaptera przyłączeniowego. Otwór wierci się koronką diamentową o średnicy większej o 10-15 mm od zewnętrznego wymiaru rury izolowanej, co zapewnia luz na rozetę maskującą. Przejście przez ścianę wymaga osadzenia płyty przelotowej, która rozkłada obciążenia mechaniczne i zapobiega kontaktowi gorącego płaszcza z materiałem konstrukcyjnym budynku.

Po zamontowaniu adaptera koncentrycznego przy kotle nakłada się kolano przejściowe z czerpnią powietrza, które kieruje strumień spalin na zewnątrz budynku. Kolano 87° z rewizją umożliwia okresowe czyszczenie przewodu bez demontażu całego systemu, co jest wymogiem normy DIN EN 14241-1 dotyczącej dostępności inspekcyjnej kominów. Do kolana mocuje się pierwszą rurę izolowaną L1000, łącząc elementy kielichowo z wcześniejszym nasmarowaniem uszczelki silikonowej środkiem poślizgowym na bazie wody.

1. Otwór w ścianie najbliżej kotła
2. Przyłącze koncentryczne (adapter) przy kotle
3. Kolano przejściowe z czerpnią na zewnątrz
4. Wsporniki + płyta kotwowa
5. Obejmy ścienne + rury proste
6. Zakończenie (ustnik/daszek)
7. Rozeta maskująca

Wsporniki trójkątne mocowane do ściany kotwami mechanicznymi M10 przenoszą ciężar pionowy komina, który przy 5,8 m wysokości i średnicy 80/125 wynosi około 28-32 kg. Obejmy ścienne z regulowanym ramieniem 165-200 mm rozmieszcza się co 2 metry, przy czym ostatnia obejma nie może znajdować się dalej niż 3 m od zakończenia komina. Zbyt rzadkie podparcie powoduje drgania wiatrowe i zmęczenie materiału w połączeniach kielichowych.

Schemat budowy systemu obejmuje osiem kluczowych elementów rozmieszczonych od dołu ku górze: przyłącze koncentryczne → rozeta maskująca → kolano z rewizją → płyta wsporcza → rura izolowana → obejma ścienna → przejście dachowe → ustnik lub daszek. Każdy z tych komponentów pełni odrębną funkcję: rozeta estetyczną, kolano rozdzielczo-transportową, płyta nośną, rura transportowo-izolacyjną, obejma stabilizacyjną, przejście dachowe dylatacyjną, zakończenie ochronną. Pominięcie któregokolwiek zaburza bilans sił i prowadzi do przedwczesnego zużycia.

Komin zewnętrzny czy wkład do istniejącego przewodu

Wybór między kominem zewnętrznym a wkładem do istniejącego przewodu zależy od stanu technicznego starego komina oraz od zakresu planowanej modernizacji. Wkład kominowy ze stali kwasoodpornej ma sens, gdy tradycyjny komin murowany jest szczelny, nie wykazuje pęknięć i posiada wystarczający przekrój (minimum 14×14 cm dla kotłów do 24 kW). Montaż wkładu wymaga rozbiórki paleniska, wprowadzenia rur elastycznych lub sztywnych od góry i zalania przestrzeni międzywkładowej masą ceramiczną lub wełną mineralną, co zajmuje 2-3 dni robocze.

Komin zewnętrzny izolowany do kotła kondensacyjnego wygrywa w scenariuszach, gdy budynek nie posiada żadnego przewodu kominowego lub istniejący komin jest w złym stanie technicznym. Jego montaż nie wymaga kucia ścian, pozwolenia na przebudowę ani angażowania kierownika budowy z uprawnieniami. Zestaw o masie 28-32 kg montuje się w ciągu jednego dnia roboczego, a czas wysyłki od producenta wynosi 5-7 dni.

Wkład kominowy pozostaje lepszym wyborem, gdy dysponujemy sprawnym kanałem murowanym o przekroju min. 14×14 cm i zależy nam na zachowaniu niewidocznej instalacji. Komin tradycyjny murowany uzasadnia się jedynie w nowym budownictwie, gdzie projektant przewidział jego lokalizację, a inwestor dysponuje budżetem przekraczającym 8 000 zł i czasem 2-3 tygodni na realizację.

Wskazówka: Przed zakupem sprawdź średnicę wyjścia adaptera kotła (podaną w paszporcie urządzenia), zmierz wysokość od adaptera do miejsca planowanego zakończenia komina, potwierdź typ paliwa w instalacji, dobierz kolor płaszcza do elewacji i zweryfikuj możliwość montażu wsporników na nośnej ścianie budynku. Te pięć punktów eliminuje 90% problemów wykonawczych.

Powiązane elementy systemu kominowego

Poza rurami prostymi i kolanem z rewizją system uzupełnia się o elementy dystansujące, przejściowe i montażowe, które pozwalają dopasować komin do nietypowej geometrii budynku. Przyłącza o długości 330, 580 i 1080 mm umożliwiają precyzyjne ustawienie odległości adaptera kotła od ściany zewnętrznej. Kolana 45° i 90° (93° w wersji regulowanej) pozwalają ominąć wystające elementy architektoniczne, takie jak balkony czy gzymsy.

Przejścia dachowe o kącie nachylenia 5-20° i 35-50° dobiera się do kąta połaci dachowej, co zapewnia szczelność przeciwwodną i wiatrową. Każde przejście wyposażone jest w fartuch ołowiany lub aluminiowy dopasowujący się do profilu pokrycia (dachówka, blachodachówka, panel na rąbek). Zastosowanie niewłaściwego kąta nachylenia skutkuje zalewaniem izolacji termicznej komina i degradacją wełny mineralnej w ciągu 2-3 sezonów grzewczych.

Kiedy zewnętrzny komin do pieca gazowego nie jest optymalnym wyborem

System zewnętrzny izolowany nie sprawdza się w budynkach z elewacją wentylowaną z okładziną ceramiczną lub kamienną, gdzie montaż wsporników wymaga przebicia warstwy izolacji i konstrukcji nośnej. W takich przypadkach warto rozważyć montaż komina wewnętrznego w szachcie kominowym lub zastosowanie wkładu do istniejącego przewodu. Ograniczeniem bywa również strefa ochrony konserwatorskiej, gdzie lokalne przepisy zabraniają widocznych elementów instalacyjnych na elewacjach historycznych kamienic.

Rezygnacja z komina zewnętrznego jest wskazana także w budynkach o ścianach jednowarstwowych z betonu komórkowego, gdzie kotwy mechaniczne M10 nie osiągają wymaganej nośności (min. 1,5 kN na punkt). W takiej sytuacji konieczne jest zastosowanie śrub przelotowych lub zmiana koncepcji na komin wewnętrzny. Sprawdź nośność ściany przed zakupem wsporników.

Przy kominach zewnętrznych dłuższych niż 8 metrów powstaje problem wibracji wiatrowej i ugięcia wierzchołka, co wymaga dodatkowego odciągu linowego lub zwiększenia przekroju wsporników. Dla wysokości 5,8 m ten problem nie występuje, jednak każdy metr powyżej 6 m wymaga indywidualnego obliczenia wytrzymałościowego zgodnie z normą PN-EN 1991-1-4 dotyczącą oddziaływań wiatru na konstrukcje.

Zapytaj o dobór średnicy na podstawie mocy kotła i długości przewodu, wycenę indywidualną dla koloru RAL spoza palety standardowej oraz szczegółową instrukcję montażu z obliczeniami statycznymi dla niestandardowych wysokości.

Źródła danych: PN-EN 13384-1 (Metody obliczania aerodynamicznego), PN-EN 1856-1 (Kominy metalowe), DIN EN 14241-1 (Uszczelnienia kominowe), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), norma EN 1991-1-4 (Eurokod 1, oddziaływania wiatru), klasyfikacja temperaturowa T200-H1-V2-L99 zgodna z EN 14471 dla systemów z tworzyw sztucznych oraz EN 1856 dla systemów metalowych.
