Zasilanie awaryjne domu schemat: prosty układ w 5 minut

Właśnie szukasz schematu zasilania awaryjnego domu, bo chcesz mieć prąd, gdy zabraknie go w sieci, i wolisz zbudować to sam niż polegać na obietnicach instalatora. Poniżej znajdziesz coś więcej niż rysunek z forum pełną ścieżkę od doboru elementów, przez okablowanie, aż po pułapki, które kosztują sprawność, pieniądze i nerwy.

• Jakie elementy wybrać do domowego układu awaryjnego
• Schemat podłączenia inwertera i akumulatorów krok po kroku
• Najczęstsze błędy przy budowie zasilania rezerwowego
• Dobór komponentów w praktyce przykład dla domu 120 m²
• Normy i przepisy warte zapamiętania

Jakie elementy wybrać do domowego układu awaryjnego

Sercem całego układu jest inwerter solarny hybrydowy o mocy 3 do 10 kW, który łączy funkcję ładowarki, przetwornika DC/AC i przełącznika sieć-akumulator w jednej obudowie. Takie urządzenie pobiera z sieci sinusoidę, a przy awarii w ułamku sekundy przełącza się na własne źródło, dzięki czemu lodówka nie zdąży się rozmrozić, a router nie zresetuje.

Drugim filarem są akumulatory litowo-żelazowo-fosforanowe (LiFePO₄) o napięciu nominalnym 48 V. Pojedynczy moduł 51,2 V / 100 Ah magazynuje około 5,12 kWh, co wystarcza na dobę pracy podstawowych odbiorników. Chemia LiFePO₄ wytrzymuje ponad 6000 cykli przy 80% głębokości rozładowania, ponieważ katoda fosforanowa nie ulega degradacji termicznej tak szybko jak kobaltowa stosowana w laptopach.

Do tego dochodzi panel sterowania z BMS, czyli systemem zarządzania baterią, który balansuje ogniwa i odcina prąd przy 10% stanu naładowania. Bez BMS akumulator litowy degraduje się nierównomiernie ogniwo najsłabsze rozładuje się pierwsze i odwróci polaryzację, co prowadzi do trwałej utraty pojemności. Z BMS każda cela pracuje w bezpiecznym oknie napięcia 2,5-3,65 V.

Nie zapomnij o rozłączniku izolacyjnym DC po stronie baterii oraz o zabezpieczeniu nadprądowym AC po stronie inwertera, dobranym do jego mocy. Rozłącznik DC musi być bipolarny i przystosowany do napięcia ≥ 60 V, bo klasyczny wyłącznik jednobiegunowy nie przerwie łuku elektrycznego w obwodzie akumulatora.

Porównanie popularnych magazynów energii

Kiedy NMC wybrać? Gdy liczy się każdy kilogram i brakuje miejsca energia właściwa 180-220 Wh/kg bije LiFePO₄ niemal dwukrotnie. Kiedy odpuścić? Gdy dom ma być zasilany codziennie przez wiele lat, bo ogniwo kobaltowe traci około 20% pojemności po 2000 cykli.

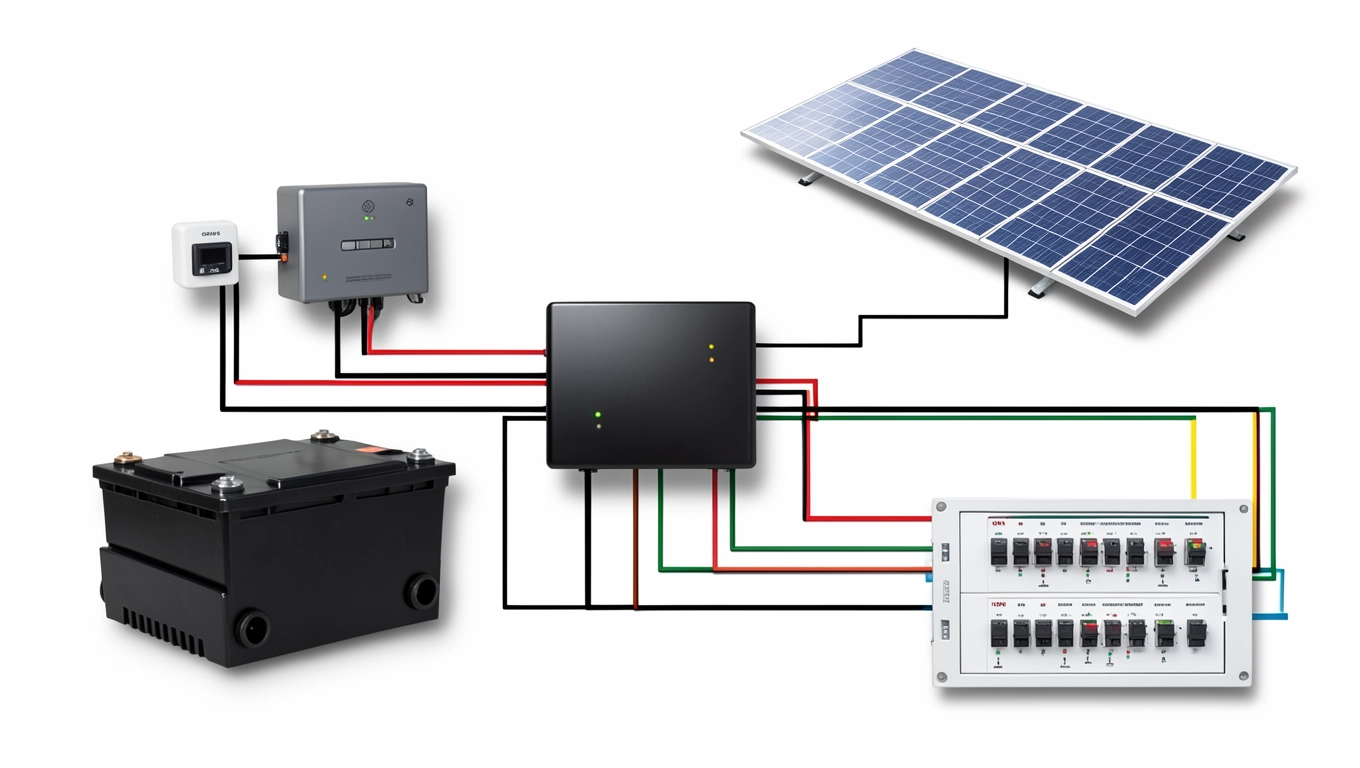

Schemat podłączenia inwertera i akumulatorów krok po kroku

Cały obwód zaczyna się od rozdzielni głównej, do której dochodzi zasilanie z zakładu energetycznego przez zabezpieczenie nadprądowe B 25 A. Inwerter hybrydowy podpinasz do tej rozdzielni jako drugie źródło, a jego wyjście AC trafia na odrębny wyłącznik różnicowoprądowy 30 mA. Dzięki temu przy awarii sieci oddzielasz się galwanicznie i nie zasilasz sąsiadów to wymóg normy PN-EN 50549.

Po stronie DC schemat zasilania awaryjnego domu obejmuje akumulator 48 V połączony z inwerterem przewodem o przekroju 16-25 mm², w zależności od mocy ładowania. Grubszy kabel mniej grzeje się przy prądzie 100-200 A, bo rezystancja maleje z kwadratem przekroju, więc straty zamieniane na ciepło spadają czterokrotnie.

Między akumulatorem a inwerterem instalujesz rozłącznik DC 2P 100 A umożliwiający serwis bez zdejmowania zacisków. Taki rozłącznik musi być klasy DC-PV2, bo jego styki są szersze i gaszą łuk elektryczny skuteczniej niż zwykły aparat modułowy AC. Poniżej znajdziesz minimalną listę połączeń w kolejności od baterii do gniazdka:

• akumulator 48 V → rozłącznik DC 2P 100 A → BMS wewnętrzny modułu → zaciski BAT inwertera
• inwerter wyjście AC → wyłącznik różnicowoprądowy 30 mA → rozdzielnia awaryjna (oddzielny obwód)
• rozdzielnia awaryjna → obwód oświetlenia + gniazda krytyczne (lodówka, router, pompa CO)
• opcjonalnie: panel fotowoltaiczny → wejście MPPT inwertera, jeśli chcesz ładować baterię z dachu

Długość przewodu DC między baterią a inwerterem nie powinna przekraczać 3 m. Przy dłuższych trasach spadek napięcia rośnie, a skoki prądu przy rozrucie lodówki kompresorowej potrafią wywołać błąd BMS.

Jeśli chcesz automatycznego startu generatora spalinowego jako trzeciego źródła, inwerter musi mieć wejście Generator Input z suchym stykiem. Sterownik załącza rozruch po spadku SOC poniżej 20% i odcina paliwo po osiągnięciu 95%, co chroni akumulator przed przeładowaniem prądem buforowym.

Najczęstsze błędy przy budowie zasilania rezerwowego

Pierwszy grzech to brak mostka galwanicznego między rozdzielnią główną a wyjściem inwertera, gdy urządzenie nie ma transformatora separującego. Bez transformatora przewód neutralny sieci i neutralny inwertera łączą się bezpośrednio, co w razie uszkodzenia powoduje pojawienie się napięcia na obudowach odbiorników klasyczna sytuacja porażenia.

Drugi problem to zbyt mały przekrój przewodu PE między inwerterem a szyną wyrównawczą domu. Rezystancja uziemienia musi spełniać wymóg ≤ 10 Ω, ale w praktyce lepiej celować w ≤ 4 Ω, bo prąd upływu z filtrów EMI inwertera potrafi „pływać” po obwodzie ochronnym.

Trzecia pułapka kryje się w niewłaściwym doborze mocy inwertera do rozruchu silników indukcyjnych. Pompa obiegowa o mocy 80 W pobiera w pierwszej sekundzie 800 W, bo wirnik stoi i nie ma przeciw-EMF. Dobierz inwerter z zapasem ×3 na największy silnik, albo zainstaluj softstart, który ogranicza udar do wartości ×1,5.

Czwarta wpadka to montaż akumulatorów w pomieszczeniu bez wentylacji i bez czujnika temperatury. Baterie LiFePO₄ nie wydzielają wodoru jak kwasowe, ale BMS w temperaturze powyżej 45°C zaczyna ograniczać prąd ładowania, a powyżej 60°C odcina proces całkowicie. Sufit piwnicy przy letnim upale potrafi przekroczyć tę granicę bez żadnego ruchu powietrza.

Piąty błąd to brak oznaczenia obwodów awaryjnych w rozdzielni. Po miesiącu nikt nie pamięta, które kable zasilają lodówkę, a które oświetlenie korytarza. Oznacz każdy wyłącznik kolorową etykietą z datą montażu i mocą odbiornika, bo przy awarii czas reakcji liczy się w sekundach.

Kiedy odpuścić samodzielny montaż

Jeśli moc instalacji przekracza 800 W na fazę i jednocześnie masz trójfazowe zasilanie, montaż wymaga wpisu do rejestru instalatorów OSD. Bez uprawnień SEP grupy 1 i świadectwa kwalifikacyjnego nie podłączysz inwertera do sieci, a operator odmówi założenia licznika dwukierunkowego.

Praca przy napięciu 48 V DC nie zabija tak szybko jak 230 V AC, ale przy prądzie 100 A ogniwo stykowe potrafi stopić narzędzie w ułamku sekundy. Zdejmij biżuterię, używaj izolowanych kluczy i miej pod ręką gaśnicę proszkową zwarcie akumulatora litowego to scenariusz pożarowy klasy C.

Dobór komponentów w praktyce przykład dla domu 120 m²

Dla czteroosobowej rodziny w domu 120 m² z pompą ciepła typowy profil dobowy to 15-20 kWh, przy czym pompa pochłania 60% tej energii. Samo zasilanie awaryjne pompy kosztowałoby tysiące złotych, dlatego rozsądniej wydzielić obwód krytyczny o mocy 2 kW na lodówkę, router, oświetlenie LED i elektronikę.

W takim wariancie potrzebujesz inwertera 3 kW z funkcją UPS, jednego modułu akumulatora 5 kWh i rozdzielni awaryjnej z sześcioma wyłącznikami. Koszt komponentów oscyluje w granicach 12 000-16 000 zł bez robocizny, a przy pełnym okablowaniu i konfiguracji zamknie się w kwocie 18 000-22 000 zł.

Kiedy ten schemat się nie sprawdzi

Nie zbudujesz tak zasilania rezerwowego dla domu z klimatyzacją typu split i elektrycznym podgrzewaczem wody ich rozruch przekracza 10 kW i wymagałby magazynu energii o pojemności 40 kWh. W takim przypadku ekonomicznie uzasadniony jest generator prądotwórczy z automatyką ATS, bo koszt magazynu bateryjnego zwróciłby się dopiero po 25 latach.

Normy i przepisy warte zapamiętania

Każda instalacja awaryjna musi spełniać wymogi normy PN-HD 60364-7-712 dotyczącej układów zasilania niskiego napięcia, a w zakresie kompatybilności elektromagnetycznej PN-EN 61000-3-2. Akumulatory litowe podlegają dodatkowo normie PN-EN 62619, która określa warunki bezpieczeństwa termicznego i mechanicznego.

Operator sieci dystrybucyjnej wymaga zgłoszenia mikroinstalacji na formularzu „Zgłoszenie przyłączenia mikroinstalacji”, a po stronie prawnej podstawą jest Ustawa Prawo Energetyczne z dnia 10 kwietnia 1997 r. (Dz.U. 1997 nr 54 poz. 348 z późn. zm.). Każdy wpis do rejestru OSD kosztuje 0 zł, ale wymaga podania numeru seryjnego inwertera i schematu elektrycznego.

Schemat jednokreskowy przygotuj w formacie PDF z opisem zabezpieczeń, przekrojów kabli i typu rozłącznika to dokument, który pokażesz inspektorowi przy odbiorze lub w razie reklamacji.

Źródła danych i regulacji: norma PN-HD 60364-7-712, norma PN-EN 50549-1, Ustawa Prawo Energetyczne (Dz.U. 1997 nr 54 poz. 348), dane techniczne producentów magazynów energii, katalog inwerterów hybrydowych publikowany na stronie Polskiego Towarzystwa Fotowoltaiki (ptf.pl), raport PSE o awaryjności sieci nn za lata 2021-2024.

Gdy trzymasz już w głowie schemat zasilania awaryjnego domu i wiesz, dlaczego każdy element znalazł się w tym konkretnym miejscu, pora przenieść tę wiedzę na kartkę papieru narysuj jednokreskową wersję swojego obwodu, oznacz moce i długości kabli, a potem zweryfikuj ją z uprawnionym elektrykiem.
