Sterownik kotła gazowego jak wybrać i nie przepłacić?

Wybór sterownika kotła gazowego to decyzja, która mocno wpływa na rachunki i komfort cieplny, a przy kotle kondensacyjnym może podnieść sprawność nawet o 15-20%. Problem w tym, że sprzedawcy kuszą kolejnymi modelami z kolorowymi wyświetlaczami, a instrukcje producentów gubią się w żargonie. Po lekturze tego tekstu dobierzesz regulator do swojego kotła, instalacji i stylu życia, a nie do hasła reklamowego. Poniżej znajdziesz porównanie trzech typów sterowników, checklistę przed zakupem, listę błędów montażowych oraz wyjaśnienie, dlaczego regulacja pogodowa potrafi zmienić kocioł z klasy A na A+.

• Regulator pogodowy do kotła gazowego kiedy naprawdę się opłaca?
• Regulator pokojowy modulacyjny komfort i niższe rachunki
• Jak dobrać sterownik do kotła gazowego krok po kroku?
• Błędy montażowe, które psują pracę sterownika kotła gazowego

Regulator pogodowy do kotła gazowego kiedy naprawdę się opłaca?

Regulacja pogodowa współpracuje z czujnikiem temperatury zewnętrznej, który mierzy warunki na elewacji budynku. Sterownik na tej podstawie dobiera temperaturę zasilania instalacji według tak zwanej krzywej grzewczej. Gdy na dworze robi się chłodniej, kocioł automatycznie podnosi temperaturę wody, a gdy przyjdzie odwilż, obniża ją bez Twojej ingerencji.

Mechanizm jest prosty, a zarazem genialny. Współczynnik przenikania ciepła przez ściany i okna zależy liniowo od różnicy temperatur wewnątrz i na zewnątrz. Kiedy sterownik utrzymuje tę różnicę na stałym poziomie przez całą dobę, palnik nie musi cyklicznie wchodzić na pełną moc i gasnąć. Modulacja w zakresie 20-80% jest znacznie bardziej efektywna niż ciągłe załączanie przy histerezie 1 °C.

Regulacja pogodowa z czujnikiem zewnętrznym jest warunkiem uzyskania klasy A+ w etykiecie ErP dla całego zestawu grzewczego. Bez niej kocioł kondensacyjny zostanie co najwyżej w klasie A, nawet jeśli jego wewnętrzna sprawność sięga 98%.

Krzywa grzewcza to matematyczna zależność temperatury zasilania od temperatury zewnętrznej. W praktyce wygląda to tak: przy 0 °C na zewnątrz instalacja dostaje wodę o temperaturze około 45-50 °C, a przy -15 °C wodę o 55-60 °C. Współczynnik nachylenia krzywej dobiera instalator podczas rozruchu, bazując na izolacji budynku i typie odbiorników ciepła.

Ogrzewanie podłogowe ma ogromną bezwładność cieplną. Wylewka betonowa o grubości 6 cm potrzebuje 3-4 godzin, żeby się nagrzać i drugie tyle, żeby ostygnąć. Bez regulacji pogodowej w pomieszczeniu pojawią się wieczorne przegrzania i poranne wychłodzenia. Regulator pogodowy wyrównuje te wahania z wyprzedzeniem, reagując na prognozowany spadek temperatury w nocy.

Korekta krzywej grzewczej pozwala uwzględnić wewnętrzne zyski ciepła. Kominek, słońce wpadające przez okna południowe, gotowanie czy suszenie prania potrafią podnieść temperaturę pokojową o 1-2 °C. Czujnik pokojowy lub funkcja korekty w sterowniku obniża wtedy temperaturę zasilania, żeby nie dochodziło do duszności. Efektem są oszczędności rzędu 8-12% gazu rocznie w porównaniu ze sterowaniem bez zwrotnego sprzężenia.

Kiedy pogodowy nie ma sensu?

Jeśli masz stary kocioł niekondensacyjny z palnikiem atmosferycznym, regulacja pogodowa niewiele zmieni. Palnik i tak nie modulował mocy, więc zysk z płynnej pracy będzie minimalny. W takim przypadku lepiej zainwestować w prosty regulator pokojowy z programatorem tygodniowym i odłożyć większy wydatek na wymianę samego kotła.

Regulator pokojowy modulacyjny komfort i niższe rachunki

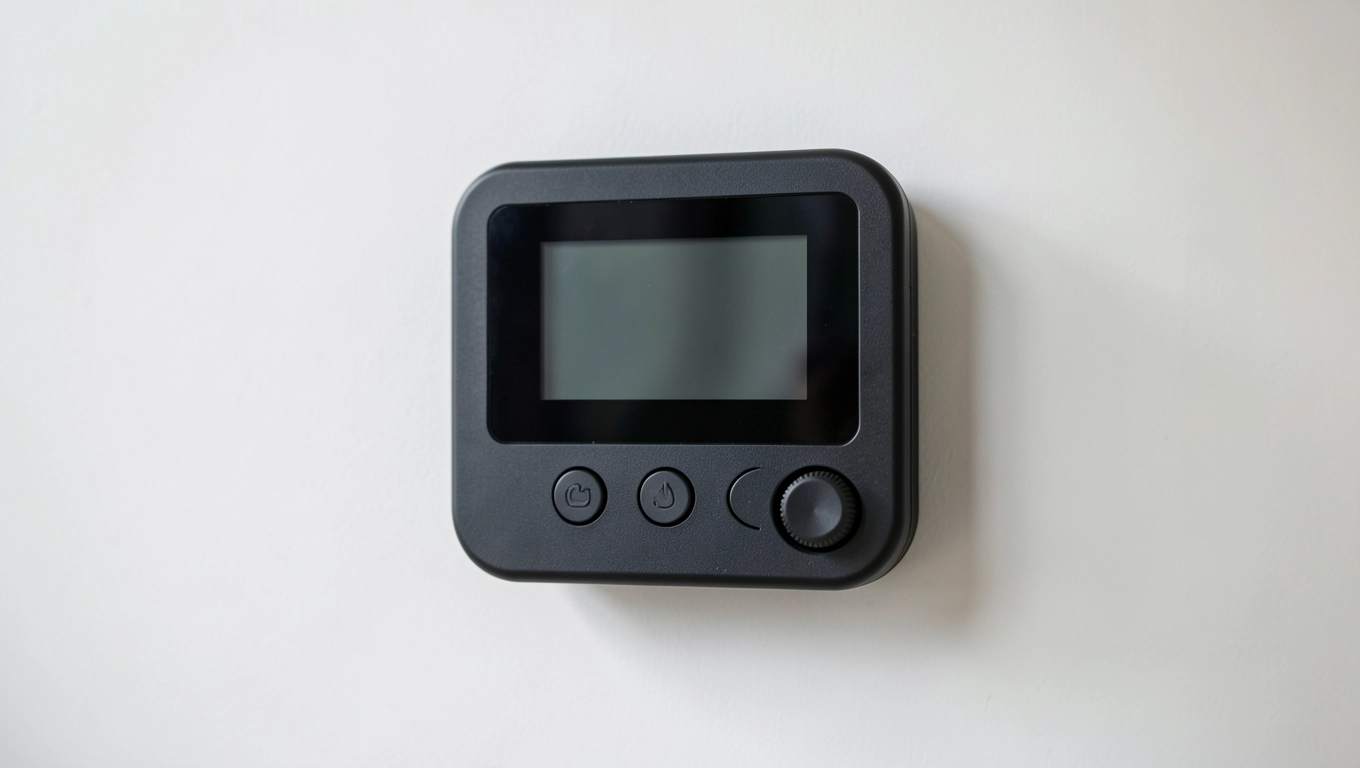

Regulator pokojowy z modulacją to serce nowoczesnej instalacji. Umieszczony w salonie lub korytarzu mierzy temperaturę powietrza co kilkanaście sekund i przesyła sygnał do kotła, żeby ten dostosował moc palnika. Zamiast sztywnego załącz/wyłącz dostajesz płynne sterowanie w zakresie 20-100% mocy. Kocioł pracuje cicho, rzadziej się wyłącza i dłużej utrzymuje zadaną temperaturę bez efektu sinusoidy.

Większość regulatorów modulacyjnych obsługuje magistralę komunikacyjną, najczęściej eBUS lub OpenTherm. To cyfrowy protokół, który przesyła nie tylko sygnał włączenia, ale też informacje zwrotne o temperaturze zasilania, ciśnieniu w instalacji, kodach błędów i aktualnym obciążeniu palnika. Bez zgodności protokołów kocioł potraktuje regulator jak zwykły termostat, a Ty stracisz połowę korzyści.

Programator tygodniowy pozwala ustawić niższą temperaturę na noc i w godzinach pracy, a wyższą na popołudnie i wieczór. Typowy schemat zakłada 20 °C od 6:00 do 8:00, 19 °C od 8:00 do 16:00, 21 °C od 16:00 do 23:00 i 18 °C w nocy. Każdy 1 °C mniej to około 5-6% mniej gazu w skali sezonu grzewczego, więc cztery stopnie różnicy dają realne dwadzieścia kilka procent oszczędności.

Funkcja sterowania ciepłą wodą użytkową umożliwia zaprogramowanie godzin, kiedy zasobnik c.w.u. ma priorytet grzewczy. Poza tymi oknami kocioł skupia się wyłącznie na ogrzewaniu, co skraca czas pracy palnika. Cyrkulacja ciepłej wody, czyli pompa wymuszająca obieg w rurze między zasobnikiem a kranem, też może być sterowana z poziomu regulatora wystarczy wskazać przedziały czasowe lub czujnik przepływu.

Zdalne sterowanie przez aplikację mobilną to funkcja, która jeszcze kilka lat temu była zarezerwowana dla drogich systemów. Dziś moduł Wi-Fi wpięty w regulator pozwala zmienić temperaturę podczas powrotu z wakacji albo sprawdzić, czy kocioł pracuje, siedząc w pracy. Powiadomienia o błędach przychodzą na telefon, a historia zużycia gazu pomaga wykryć nieszczelności lub zużyte uszczelki.

Regulator pokojowy wymaga umieszczenia w pomieszczeniu referencyjnym, czyli takim, które oddaje najlepszy obraz całego domu. Nie wolno go montować w kuchni, łazience ani przy grzejniku. Słońce, kuchenka, kominek i przeciąg z okna potrafią zafałszować odczyt o 2-3 °C, a kocioł będzie reagował na pozorne wychłodzenie lub przegrzanie.

Kiedy regulator pokojowy to za mało?

Jeśli masz kilka obiegów grzewczych o różnych temperaturach zasilania (na przykład grzejniki 55 °C i podłogówkę 35 °C), sam regulator pokojowy nie ogarnie takiej logiki. Potrzebujesz wtedy regulatora pogodowego albo sterownika wielofunkcyjnego, który koordynuje pracę zaworów mieszających. W domach o powierzchni powyżej 200 m² z kilkoma kondygnacjami pokojowy regulator bywa niewystarczający.

Jak dobrać sterownik do kotła gazowego krok po kroku?

Najpierw ustal typ kotła. Kondensacyjny z modulowanym palnikiem potrzebuje sterownika, który wejdzie z nim w komunikację cyfrową. Kocioł konwencjonalny z palnikiem atmosferycznym wystarczy regulator on/off lub prosty pokojowy. Sprawdź w dokumentacji kotła listę kompatybilnych sterowników producenci często ograniczają wsparcie tylko do wybranych modeli.

Następnie przeanalizuj instalację. Same grzejniki wysokotemperaturowe (55-75 °C) tolerują histerezę 1 °C i mogą pracować z regulatorem on/off, choć nie jest to optymalne. Ogrzewanie podłogowe wymaga niskich temperatur zasilania (30-40 °C) i dużej bezwładności. Tu jedynym sensownym wyborem jest regulator pogodowy, najlepiej z modułem do obsługi zaworu mieszającego.

Trzecim krokiem jest wybór protokołu komunikacji. Starsze kotły pracują na zwykłym styku bezpotencjałowym akceptują każdy termostat. Nowsze urządzenia bazują na protokole eBUS lub OpenTherm. Jeśli regulator i kocioł nie mówią tym samym językiem, komunikacja się nie nawiąże. W praktyce oznacza to brak informacji zwrotnych i ograniczenie sterowania do zwykłego załącz/wyłącz.

Czwarta kwestia to obsługa ciepłej wody użytkowej. Zasobnik c.w.u. wymaga osobnego czujnika temperatury i harmonogramu priorytetów. Jeśli masz pompę cyrkulacyjną, potrzebujesz sterownika z wyjściem na dodatkowy przekaźnik. Pominięcie tych detali skutkuje tym, że kocioł grzeje wodę w losowych godzinach albo cyrkulacja chodzi non stop, podnosząc rachunki za prąd.

Piątym elementem jest klasa ErP, którą chcesz uzyskać. Regulator pokojowy zgodny z klasą VI podnosi ocenę całego zestawu grzewczego o jeden stopień względem regulatora klasy III. W dokumentacji technicznej regulatora znajdziesz informację o wkładzie w sezonową sprawność ogrzewania im wyższy procent, tym lepiej.

Przed zakupem wypisz listę: typ kotła, protokół komunikacji, liczba obiegów grzewczych, obecność zasobnika c.w.u., potrzeba sterowania cyrkulacją, oczekiwana klasa ErP. Z tą listą udaj się do instalatora lub doradcy technicznego, a unikniesz zakupu regulatora, który okaże się półśrodkiem.

Checklista przed zakupem

• Typ kotła: kondensacyjny, konwencjonalny, jednofunkcyjny, dwufunkcyjny
• Protokół komunikacji: eBUS, OpenTherm, styk bezpotencjałowy
• Liczba obiegów grzewczych i obecność zaworów mieszających
• Obecność zasobnika c.w.u. i potrzeba sterowania cyrkulacją
• Czujnik temperatury zewnętrznej wbudowany czy do dokupienia osobno
• Oczekiwana klasa ErP: A, A+ czy A++ w połączeniu z regulatorem
• Możliwość sterowania przez aplikację mobilną
• Gwarancja producenta i dostępność serwisu w regionie

Błędy montażowe, które psują pracę sterownika kotła gazowego

Najczęstszy błąd to umieszczenie czujnika zewnętrznego po północnej stronie budynku pod okapem dachu. Ściana północna jest najczęściej zacieniona i osłonięta, więc czujnik pokazuje temperaturę wyższą o 2-4 °C niż rzeczywista. Kocioł niedogrzewa domu, a Ty ustawiasz wyższą temperaturę na regulatorze, tracąc pieniądze. Prawidłowe miejsce to elewacja północno-wschodnia lub zachodnia, minimum 2,5 m nad ziemią, z dala od okien, krat wentylacyjnych i bezpośredniego słońca.

Drugi błąd to brak mostka na zaworze termostatycznym w pomieszczeniu, w którym stoi regulator pokojowy. Gdy zawór termostatyczny dławi przepływ przez grzejnik, temperatura w pokoju spada, bo mniej gorącej wody dociera do odbiornika. Regulator interpretuje to jako konieczność dogrzania i podnosi moc kotła, ale mimo to w pomieszczeniu jest zimno, bo grzejnik dostał za mało wody. Mostek na zaworze w pokoju referencyjnym zapewnia stały, niezakłócony przepływ.

Trzeci błąd to niedopasowanie protokołu komunikacji. Instalator podłącza regulator on/off do kotła kondensacyjnego, bo wtyczka pasuje wizualnie. Kocioł działa, ale modulacja mocy nie wchodzi w grę, bo sterownik wysyła tylko sygnał binarny. Efekt? Kocioł cyklicznie wchodzi na pełną moc i gaśnie, co obniża sprawność o 10-15% względem pracy z właściwym protokołem.

Czwarty problem to montaż regulatora pokojowego przy drzwiach wejściowych lub w przedpokoju, gdzie przeciąg z otwierania drzwi fałszuje odczyt temperatury. Każde otwarcie drzwi zimą powoduje spadek temperatury o 1-2 °C na kilkanaście sekund, a kocioł reaguje podniesieniem mocy. Najlepszym miejscem jest salon lub korytarz oddalony od drzwi zewnętrznych, okien i źródeł ciepła.

Piąty błąd to brak mostka komunikacyjnego przy pracy z zaworem mieszającym. Ogrzewanie podłogowe wymaga temperatury zasilania 35-40 °C, ale kocioł kondensacyjny domyślnie podaje wodę 55-60 °C. Zawór mieszający obniża temperaturę, ale potrzebuje sygnału sterującego z regulatora. Bez poprawnego podłączenia zawór albo zamyka się całkowicie, albo otwiera na maksa, powodując albo chłód, albo przegrzewanie podłogi.

Nie każdy sterownik współpracuje z każdym kotłem, nawet jeśli oba urządzenia są markowymi produktami tej samej firmy. Przed montażem sprawdź listę kompatybilności w dokumentacji technicznej lub uzyskaj potwierdzenie od autoryzowanego serwisu. Wymiana sterownika po montażu to dodatkowy koszt i strata czasu.

Krótka ściąga: jak regulator współpracuje z kotłem

Regulacja pogodowa i podłogówka skąd te oszczędności?

Ogrzewanie podłogowe oddaje ciepło na dużej powierzchni przy niskiej temperaturze czynnika, dzięki czemu kocioł pracuje w trybie kondensacji przez większość sezonu. Każdy stopień obniżenia temperatury zasilania to około 2% mniej gazu, a regulacja pogodowa pozwala precyzyjnie trzymać ją na minimalnym poziomie potrzebnym do utrzymania komfortu.

Kiedy wybrać regulator on/off?

Regulator on/off ma sens w dwóch sytuacjach: gdy masz stary kocioł atmosferyczny bez modulacji albo gdy instalacja składa się z grzejników wysokotemperaturowych w domu letniskowym użytkowanym kilka dni w miesiącu. W takim wypadku prosty termostat za 100 zł wystarczy, a inwestowanie w regulator pogodowy nie zwróci się w realnym horyzoncie czasowym.

Pamiętaj o corocznej kalibracji krzywej grzewczej po pierwszym sezonie grzewczym. Instalator powinien sprawdzić, czy przy temperaturach zewnętrznych -5, -10 i -15 °C dom osiąga zadaną temperaturę pokojową. Jeśli w którymś punkcie jest za zimno lub za ciepło, krzywa wymaga korekty nachylenia lub przesunięcia równoległego.

Montaż krok po kroku

Instalator zaczyna od podłączenia regulatora do listwy zaciskowej kotła, zazwyczaj oznaczonej jako RT lub BUS. Kolejny krok to montaż czujnika zewnętrznego na elewacji i połączenie go dwuprzewodową linią ze sterownikiem. Trzeci etap to uruchomienie i konfiguracja krzywej grzewczej zwykle kreator w menu regulatora prowadzi przez to krok po kroku, wymagając podania typu instalacji i izolacji budynku.

Po sezonie grzewczym warto przejrzeć historię pracy kotła w menu regulatora. Statystyki godzin pracy palnika, liczba cykli załączeń i średnia moc pozwalają ocenić, czy instalacja działa optymalnie. Kocioł wchodzący w cykl pięć razy na godzinę zamiast dwóch sygnalizuje zbyt małą pojemność wodną instalacji albo źle dobraną histerezę.

Dobór sterownika do kotła gazowego to inwestycja, która zwraca się przez 2-4 sezony grzewcze w zależności od wielkości domu i jakości izolacji. Największe oszczędności daje regulacja pogodowa w domach z podłogówką, bo utrzymuje minimalną temperaturę zasilania bez efektu przegrzewania.

Jeśli masz kocioł kondensacyjny i instalację podłogową, zacznij od regulatora pogodowego z czujnikiem zewnętrznym. Jeśli masz grzejniki w mieszkaniu i mały kocioł, wystarczy regulator pokojowy z programatorem tygodniowym. Przy starszym kotle atmosferycznym prosty termostat on/off załatwi sprawę, a resztę pieniędzy lepiej przeznaczyć na wymianę samego źródła ciepła w przyszłości.

Źródła danych: dyrektywa ErP (2010/30/UE) oraz Rozporządzenie Delegowane Komisji (UE) nr 811/2013 dotyczące etykietowania zestawów grzewczych, normy PN-EN 15502 dotyczące kotłów gazowych, dokumentacja techniczna producentów kotłów kondensacyjnych i sterowników (karty katalogowe i instrukcje montażu). Dokładne dane dotyczące klas efektywności, protokołów komunikacji i kompatybilności modeli dostępne są na stronach producentów urządzeń grzewczych oraz w katalogach technicznych publikowanych przez izby branżowe.
