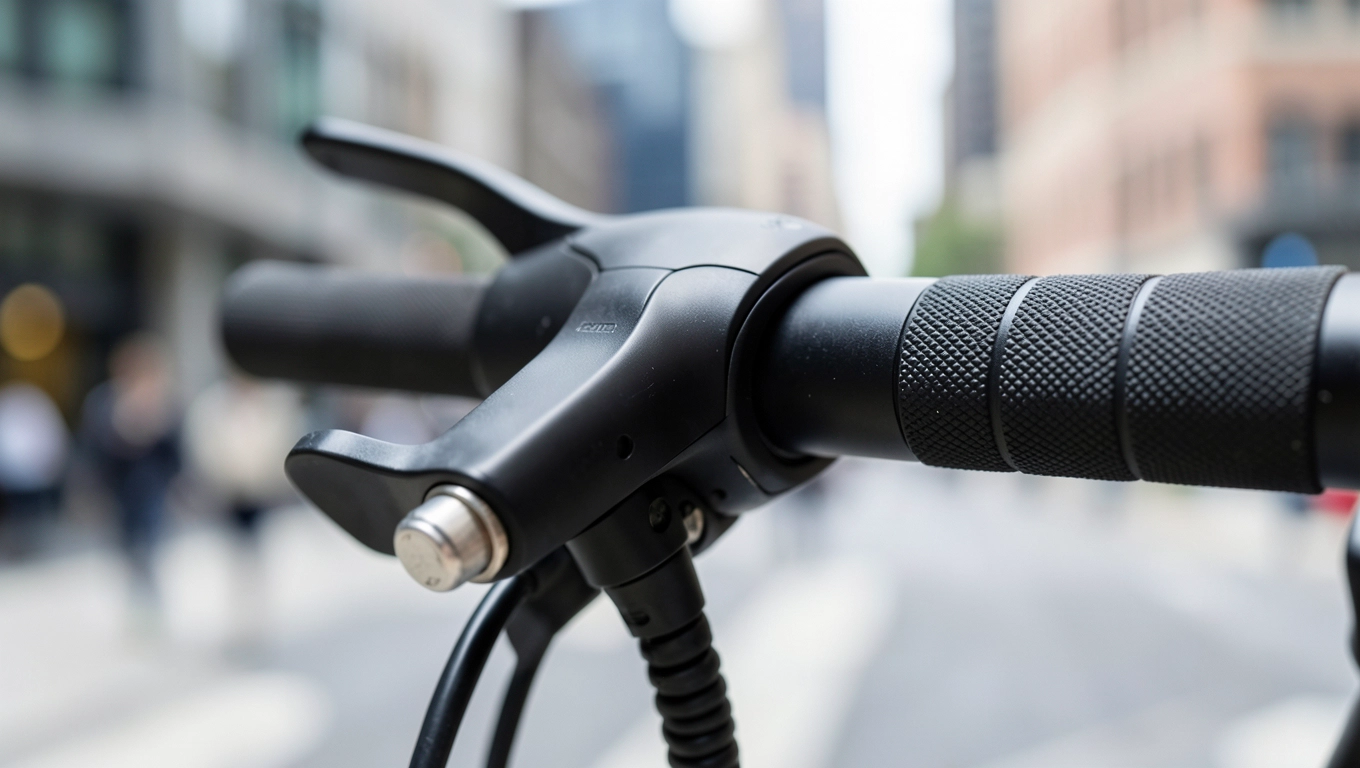

Rączka gazu do roweru: jak wybrać, zamontować i jechać bez mandatu

Wybór rączki gazu do roweru elektrycznego potrafi spędzić sen z powiek, szczególnie gdy przeglądając oferty co chwila trafiasz na inny typ, inne napięcie i inną wtyczkę. To urządzenie niewielkie rozmiarem, ale decydujące o tym, czy e-bike prowadzi się intuicyjnie jak motocykl, czy frustruje przy każdym ruszaniu. Poniżej rozkładam temat tak, żebyś po lekturze wiedział nie tylko którą manetkę kupić, ale też dlaczego działa właśnie tak, jak działa, i co z tego wynika dla Twojego portfela oraz czasu spędzonego na szlaku.

• Czym właściwie jest manetka gazu i jak steruje silnikiem roweru elektrycznego?
• Rodzaje manetek gazu kciukowa, półobrotowa czy pełna?
• Montaż rączki gazu krok po kroku i schemat działania
• Legalność manetki gazu w Polsce i UE co mówią przepisy?
• Rączka gazu a zasięg baterii ile realnie tracisz na jednym ładowaniu?
• Bezpieczeństwo, blokady i kompatybilność, co jeszcze warto wiedzieć

Czym właściwie jest manetka gazu i jak steruje silnikiem roweru elektrycznego?

Manetka gazu, nazywana też przepustnicą albo throttle, to niewielki moduł montowany na kierownicy, który zamienia Twój ruch kciuka lub nadgarstka na sygnał elektryczny o napięciu od około 0,8 V do 4,2 V. Ten sygnał trafia do kontrolera, a kontroler, działając jak tłumacz, przekazuje go dalej do silnika w postaci impulsów PWM o częstotliwości zazwyczaj 16-20 kHz.

Im mocniej naciśniesz, tym wyższy procent wypełnienia tych impulsów, tym więcej prądu płynie z baterii do uzwojeń silnika. Dlatego naciśnięcie do połowy daje około 50% mocy, a pełne wciśnięcie uruchamia maksimum, które w popularnych zestawach 250-500 W sięga nawet 35-40 Nm momentu obrotowego. Cały ten obwód zamyka się w ułamku sekundy, więc opóźnienie między gestem a reakcją jest praktycznie niewyczuwalne.

W odróżnieniu od systemu PAS (Pedal Assist System), który wymaga obrotu korbą, oraz od torque sensora mierzącego siłę nacisku na pedały, manetka gazu działa niezależnie od pedałowania. Możesz stać w miejscu, dać pełen gaz i ruszyć jak na motorowerze. To właśnie ta niezależność sprawia, że rączka gazu do roweru elektrycznego budzi tyle emocji.

W praktyce spotkasz trzy główne architektury sterowania. Klasyczny układ z manetką 0-5 V wykorzystuje prosty potencjometr, a jego zaletą jest niska cena i łatwa wymiana. Nowsze manetki hallotronowe (oparte na czujniku Halla) mają bezdotykowy element, więc nie ścierają się mechanicznie i wytrzymują ponad milion cykli. W zestawach z serwomotorem spotkasz też manetki CAN-bus, komunikujące się cyfrowo z kontrolerem.

Rodzaje manetek gazu kciukowa, półobrotowa czy pełna?

Dobór typu manetki wpływa na komfort kilkugodzinnej jazdy bardziej, niż sugeruje to jej rozmiar. Każda z trzech podstawowych wersji ma swoją fizykę działania i ergonomiczne konsekwencje. Poniżej porównanie, które pomoże Ci dopasować wybór do stylu jazdy i warunków, w jakich najczęściej jeździsz.

Manetka kciukowa dominuje w rowerach miejskich i trekkingowych, bo pozwala trzymać kierownicę pewnie obiema rękami i regulować moc drobnym ruchem. Jej wadą bywa zmęczenie stawu śródręczno-paliczkowego, które pojawia się po 3-4 godzinach ciągłego trzymania gazu. Rozwiązaniem jest hybrydowy tryb pracy, w którym korzystasz z manetki tylko przy ruszaniu i podjazdach, a na płaskim odcinku przełączasz się na PAS.

Manetka półobrotowa sprawdza się tam, gdzie trasa obfituje w techniczne sekcje i długie podjazdy. Ruch nadgarstka angażuje większe grupy mięśni niż kciuk, więc zmęczenie rozkłada się inaczej. Pamiętaj jednak, że w deszczu obrót gripu o połowę może się odbywać po śliskiej powierzchni, a to oznacza ryzyko chwilowej utraty precyzji. Dlatego na mokrym lepiej ograniczyć gaz do 70% maksymalnego wychylenia.

Manetkę pełną wybieraj tylko wtedy, gdy rower służy do pracy w terenie prywatnym albo do holowania przyczepki warsztatowej. Jej pozorna prostota kryje poważną pułapkę: chwytając kierownicę przy zejściu z roweru, mimowolnie dodajesz gazu. Bez blokady manetki w pozycji zero w kilka sekund możesz stracić kontrolę nad maszyną ważącą 20-25 kg. To nie jest straszak, to fizyka bezwładności.

Warto też zwrócić uwagę na kompatybilność z grip-shifterem. Jeśli masz w rowerze przerzutkę w formie obrotowej (np. SRAM NX), montaż pełnej manetki gazu jest fizycznie niemożliwy bez wymiany całego układu. Półobrotowa i kciukowa współpracują z grip-shifterem bez konfliktu, o ile zostawisz między nimi co najmniej 20 mm wolnej przestrzeni na kierownicy.

Montaż rączki gazu krok po kroku i schemat działania

Sam montaż trwa od 20 minut do godziny, w zależności od tego, czy prowadzisz nową instalację, czy podłączasz manetkę do gotowego zestawu. Kluczowe jest zachowanie właściwej kolejności, bo każdy element toru sygnałowego musi być spięty zgodnie ze schematem producenta kontrolera. Pominięcie tego kroku kończy się albo brakiem reakcji, albo, w gorszym przypadku, błędem komunikacji i zablokowaniem napędu.

Zacznij od zdjęcia istniejącego gripu lub zaślepki końca kierownicy. Włóż manetkę tak, by jej obudowa nie kolidowała z dźwignią hamulca ani z manetką przerzutki. Następnie poprowadź przewód wzdłuż ramy kierownicy, a potem w dół do kontrolera, używając plastikowych opasek z trytytką co 15-20 cm. Zbyt luźny przewód wpada w widełki i może zostać przycięty przez tarczę hamulca, zbyt ciasny utrudnia skręcanie.

Połączenie elektryczne sprowadza się do trzech pinów: czerwony (+5 V lub +3,3 V w zależności od kontrolera), czarny (masa) oraz żółty lub zielony (sygnał). Większość wtyczek jest kodowana, więc pomyłka jest trudna, ale jeśli producent zastosował gołe złącza, sprawdź kolorystykę w dokumentacji. Odwrócenie masy i sygnału nie uszkodzi kontrolera, ale da manetkę z odwróconą logiką, czyli gaz wciśnięty oznacza zero mocy i odwrotnie.

Po fizycznym podłączeniu przetestuj system jeszcze przed dokręceniem gripu. Włącz rower, unieś tylne koło, naciśnij manetkę do 25%. Silnik powinien płynnie ruszyć z lekkim szumem uzwojeń. Jeśli nic się nie dzieje, wyłącz zasilanie i sprawdź kolejność pinów. Test przy 100% mocy trwa krótko, bo przy zawieszonym kole moment obrotowy potrafi wyrwać Ci kierownicę z rąk, dlatego zawsze podpieraj rower.

Legalność manetki gazu w Polsce i UE co mówią przepisy?

Tu zaczyna się temat, który potrafi zepsuć radość z nowego zakupu. Rower elektryczny wyposażony w działającą manetkę gazu, w świetle prawa polskiego oraz Rozporządzenia UE 168/2013, przestaje być rowerem, a staje się motorowerem. To nie jest kwestia interpretacji, to bezpośredni skutek klasyfikacji pojazdu silnikowego, którego napęd nie wymaga pedałowania.

Wyjątkiem są rowery, w których manetka jest zablokowana programowo w ustawieniach fabrycznych. Jeśli kontroler dopuszcza ręczne odblokowanie limitu prędkości 25 km/h albo uruchomienie trybu "off-road" w dedykowanej aplikacji, producent zazwyczaj wyraźnie oznacza to w instrukcji jako użytek wyłącznie na terenach prywatnych. Korzystanie z takiego trybu na ścieżce rowerowej, chodniku czy drodze publicznej to wykroczenie, nawet jeśli sam rower formalnie posiada znak CE.

Norma EN 15194 definiuje rower elektryczny jako pojazd, w którym silnik wspomaga pedałowanie, a moc nominalna nie przekracza 250 W. System wspomagania musi się wyłączyć powyżej 25 km/h. Manetka gazu działająca niezależnie od obrotu korb narusza oba te warunki, dlatego w dokumentach homologacyjnych pojazdów takich jak Bicy czy Bicy homologowanych na rynek europejski manetka jest domyślnie zablokowana lub w ogóle nie występuje w specyfikacji.

Legalnie możesz korzystać z pełnej mocy manetki na terenie prywatnym, w zamkniętych ośrodkach sportowych, na torach wyścigowych oraz podczas rajdów terenowych zorganizowanych przez podmiot posiadający polisę OC imprezy. Poza tymi wyjątkami traktuj rączkę gazu do roweru elektrycznego jako narzędzie rekreacyjne i serwisowe, nie jako wyposażenie codziennego środka transportu.

Rączka gazu a zasięg baterii ile realnie tracisz na jednym ładowaniu?

To pytanie zadaje każdy, kto kupuje e-bike, bo różnica między deklarowanym a rzeczywistym zasięgiem bywa frustrująca. Manetka gazu potrafi tę różnicę pogłębić w sposób, którego nie da się zignorować. Chodzi o fizykę przepływu prądu, nie o marketing producenta.

W trybie PAS sterownik dozuje prąd tylko wtedy, gdy czujnik na suporcie wykryje obrót korbą, i dodatkowo skaluje go przez wybrany poziom wspomagania. Przy jeździe w trybie eco pobór z baterii waha się od 5 do 8 W na każdy kilometr przebyty po płaskim terenie. Przy manetce gazu silnik pracuje ciągle, więc pobór rośnie do 12-18 W na kilometr, zależnie od masy rowerzysty i nachylenia.

Skąd bierze się ta dysproporcja? W trybie PAS część energii kinetycznej pochodzi z pracy mięśni rowerzysty, a silnik jedynie ją uzupełnia. W trybie manetki całe utrzymanie prędkości spoczywa na baterii, a przy ruszaniu z miejsca silnik musi pokonać pełną masę statyczną, co wymaga krótkotrwałego skoku prądu do 25-30 A. Każde takie ruszanie to kilka watogodzin bezpowrotnie utraconych w postaci ciepła w uzwojeniach.

Jeśli chcesz zmaksymalizować zasięg przy jednoczesnym korzystaniu z manetki, stosuj trzy proste zasady. Po pierwsze, ruszaj zawsze z lekkim wspomaganiem pedałowania, nawet jeśli korzystasz z gazu, zmniejsza to skok prądu. Po drugie, na zjazdach zwalniaj manetkę całkowicie i pozwól silnikowi działać jako generator, co w wielu kontrolerach odzyskuje 3-5% energii. Po trzecie, planuj trasę tak, by unikać ciągłego przyspieszania od zera, bo każde ruszanie to największy pożeracz watogodzin.

Przy temperaturach poniżej 5°C straty rosną dodatkowo o 15-20%, ponieważ ogniwa litowo-jonowe mają wyższą rezystancję wewnętrzną w niskich temperaturach. Manetka gazu w mroźny poranek potrafi zjeść zasięg szybciej, niż zdążysz dojechać do pierwszego skrzyżowania. Warto o tym pamiętać, planując zimowe dojazdy do pracy.

Bezpieczeństwo, blokady i kompatybilność, co jeszcze warto wiedzieć

Manetka gazu, choć niewielka, wprowadza do roweru dodatkowy wektor ryzyka. Gwałtowne ruszanie na luźnym podłożu potrafi wyrzucić tylne koło w bok, a niezamierzony gaz przy zejściu z roweru to klasyczny scenariusz upadku z uszkodzeniem biodra. Dlatego nowoczesne zestawy mają wbudowane zabezpieczenia, o których istnieniu warto wiedzieć przed pierwszą jazdą.

Funkcja "walk assist" wykorzystuje tę samą manetkę do pchania roweru z prędkością pieszego, do 6 km/h. Wystarczy przytrzymać przycisk przez 2-3 sekundy przy rowerze prowadzonym obok siebie, a silnik ruszy z minimalnym momentem obrotowym. Mechanizm jest celowo ograniczony do 6 km/h, bo powyżej tej wartości chód staje się biegiem, a to oznacza utratę kontroli. Nie próbuj obchodzić tego limitu, bo regulatory kontrolera odcinają zasilanie po wykryciu zbyt szybkich obrotów koła.

Blokada gazu to fizyczny element, który warto zamontować niezależnie od modelu manetki. Najprostsza wersja to opaska zaciskowa wokół korpusu manetki, uniemożliwiająca przypadkowe naciśnięcie przy zsiadaniu. Bardziej zaawansowane rozwiązanie to kluczyk w obwodzie zasilania, który odcica prąd do kontrolera po wyjęciu. Wybór zależy od tego, czy rower stoi w zamkniętym garażu, czy na klatce schodowej dostępnej dla osób postronnych.

Kompatybilność manetki z kontrolerem bywa źródłem frustracji. Zestawy z silnikami centralnymi (np. popularne modele oparte na architekturze Bicy X1 Pro Gen.4) komunikują się z manietką przez magistrale CAN-bus albo UART, więc zwykła manetka 0-5 V po prostu nie zadziała. Zanim kupisz, sprawdź w dokumentacji kontrolera, jakie napięcie i protokół obsługuje. Zestawy fotoniczne (np. Photon) są bardziej elastyczne i przyjmują zarówno manetki hallotronowe, jak i rezystancyjne.

Ostatnia kwestia to konserwacja. Manetki hallotronowe są praktycznie bezobsługowe, ale manetki rezystancyjne z czasem wykazują "martwe pole" na początku skoku. To oznaka ścierania ścieżki potencjometru. Wymiana modułu kosztuje kilkadziesiąt złotych i zajmuje 10 minut. Nie próbuj smarować potencjometru od wewnątrz, bo dostanie się tam wilgoć i przyspieszy korozję. Wymiana na nowy to jedyna sensowna naprawa.

Jeśli zastanawiasz się nad pierwszym zakupem albo rozbudową istniejącego zestawu, zacznij od sprawdzenia trzech rzeczy: typu kontrolera i jego protokołu komunikacji, średnicy kierownicy (najczęściej 22,2 mm, ale w rowerach dziecięcych bywa 19 mm) oraz dostępnej przestrzeni na gripem po prawej stronie. Te trzy informacje wystarczą, żeby zawęzić wybór do kilku konkretnych modeli zamiast setki niekompatybilnych opcji. Dobrze dobrana rączka gazu do roweru odmieni sposób, w jaki korzystasz z napędu elektrycznego, a źle dobrana będzie tylko zbędnym gadżetem leżącym w szuflecie.

Źródła danych i przepisy: Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 168/2013 z dnia 15 stycznia 2013 r. w sprawie homologacji i nadzoru rynku pojazdów silnikowych i ich przyczep (eur-lex.europa.eu); norma EN 15194:2017 dotycząca rowerów z napędem elektrycznym (cen.eu); Ustawa Prawo o ruchu drogowym (Dz.U. 1997 nr 98 poz. 602 z późn. zm.); dane techniczne zestawów napędowych publikowane przez autoryzowanych dystrybutorów komponentów do konwersji e-bike.
