Pomiar instalacji elektrycznej co tak naprawdę sprawdza elektryk?

Pomiar instalacji elektrycznej to nie jest kurtuazyjny przegląd dla formalności, lecz konkretna procedura, podczas której uprawniony elektryk sprawdza, czy przewody, zabezpieczenia i uziemienia wciąż gwarantują ochronę przed porażeniem i pożarem. W poniższym tekście znajdziesz odpowiedzi na pytania o zakres badań, obowiązujące normy, częstotliwość przeglądów w różnych obiektach oraz realne konsekwencje zaniedbań. Każdy fragment opiera się na polskich przepisach i normach z rodziny PN-HD 60364 oraz PN-EN 61557, więc potraktuj go jako instrukcję, która pozwoli Ci rozmawiać z fachowcem jak równy z równym.

• Dlaczego pomiary elektryczne to nie formalność, a kwestia bezpieczeństwa
• Kto i kiedy musi zlecić pomiary ochronne instalacji elektrycznej
• Jakie pomiary wykonuje elektryk podczas przeglądu instalacji
• Jak wygląda pomiar instalacji elektrycznej krok po kroku
• Protokół z pomiarów elektrycznych co musi zawierać i dlaczego ubezpieczyciel go wymaga
• Najczęstsze błędy właścicieli przy pomiarach instalacji w mieszkaniu i domu
• Koszt pomiaru instalacji elektrycznej od czego zależy
• Jak przygotować się do wizyty elektryka checklista dla właściciela
• Pomiary instalacji elektrycznej podsumowanie najważniejszych zasad
• Najczęściej zadawane pytania

Dlaczego pomiary elektryczne to nie formalność, a kwestia bezpieczeństwa

Instalacja, która pięć lat temu przeszła badania bez zastrzeżeń, dziś może stanowić poważne zagrożenie. Izolacja PVC starzeje się pod wpływem ciepła, wilgoci i prądów upływowych, a pojedynczy luźny zacisk w gniazdku potrafi rozgrzać się do temperatury zapalenia drewnianej listwy przypodłogowej w ciągu kilkunastu minut. Dlatego pomiary ochronne instalacji elektrycznej stanowią jedyny obiektywny sposób, by zweryfikować, czy wszystkie obwody wciąż spełniają wymagania bezpieczeństwa określone w normie PN-HD 60364.

Drugim, często pomijanym aspektem jest odpowiedzialność prawna. W bloku mieszkalnym za stan instalacji odpowiada zarządca lub właściciel lokalu, w zakładzie pracy pracodawca, w budynku użyteczności publicznej administrator obiektu. Brak aktualnego protokołu z pomiarów oznacza, że w razie pożaru lub porażenia to właściciel ponosi konsekwencje finansowe i karne, a nie wykonawca instalacji sprzed lat.

Ubezpieczyciele traktują aktualny protokół pomiarów jako jeden z warunków wypłaty odszkodowania. Polisy mieszkaniowe i majątkowe coraz częściej zawierają klauzulę, zgodnie z którą brak regularnych przeglądów elektrycznych może skutkować odmową wypłaty lub drastycznym obniżeniem kwoty. W praktyce oznacza to, że oszczędność kilkuset złotych na przeglądzie może kosztować dziesiątki tysięcy w razie szkody.

Realne ryzyka zaniedbanej instalacji

Porażenie prądem o napięciu 230 V przy braku sprawnego wyłącznika różnicowoprądowego bywa śmiertelne już przy ekspozycji trwającej poniżej sekundy. Prąd stały o natężeniu 30 mA, który powinien odciąć obwód w czasie nieprzekraczającym 30 ms, zdoła zatrzymać pracę serca, jeśli zamiast wyłącznika mamy przestarzały bezpiecznik topikowy. Pożar instalacji zaczyna się zazwyczaj od iskrzenia w rozluźnionym zacisku, a jego skutki rozprzestrzeniają się szybciej niż detektory dymu zdążą zareagować.

Kto i kiedy musi zlecić pomiary ochronne instalacji elektrycznej

Częstotliwość badań zależy od typu obiektu i wynika bezpośrednio z Prawa budowlanego oraz Polskich Norm. Dla mieszkań prywatnych i domów jednorodzinnych minimalny okres wynosi pięć lat, jednak w praktyce zaleca się pomiary co trzy lata w starszych budynkach, gdzie instalacja ma więcej niż 20 lat. Intensywnie eksploatowane warsztaty, hale produkcyjne i obiekty handlowe wymagają badań corocznych ze względu na dużą liczbę odbiorników i narażenie na uszkodzenia mechaniczne.

Budynki użyteczności publicznej szkoły, urzędy, szpitale, centra handlowe podlegają najbardziej rygorystycznym wymaganiom. Pomiary ochronne instalacji elektrycznej wykonuje się tam co najmniej raz w roku, a w niektórych przypadkach częściej, co regulują wewnętrzne regulaminy i zalecenia rzeczoznawców ds. zabezpieczeń przeciwpożarowych.

Strefy zagrożenia wybuchem, oznaczone symbolem EX lub ATEX, wymuszają jeszcze krótsze interwały badanie co sześć miesięcy. Wynika to z faktu, że najmniejsza iskra w atmosferze zawierającej palne opary lub pyły może doprowadzić do eksplozji. W takich przestrzeniach każdy pomiar obejmuje dodatkowo sprawdzenie ciągłości obwodów iskrobezpiecznych oraz parametrów urządzeń Ex.

Tabela częstotliwości przeglądów w zależności od obiektu

Jakie pomiary wykonuje elektryk podczas przeglądu instalacji

Profesjonalny pomiar obejmuje zawsze kilka wyspecjalizowanych testów, z których każdy sprawdza inny parametr bezpieczeństwa. Ich komplet pozwala wyciągnąć wnioski niedostępne dla pojedynczego badania. Poniższa lista zawiera pełen wachlarz badań wykonywanych podczas typowego przeglądu.

Rezystancja izolacji

Elektryk mierzy ją miernikiem napięcia probierczego 500 V DC między przewodem fazowym a neutralnym oraz między przewodem fazowym a ochronnym. Dla instalacji 230 V wartość graniczna wynosi 0,5 MΩ. Spadek poniżej tej granicy oznacza, że izolacja przewodów straciła właściwości dielektryczne i grozi przebiciem do uziemienia lub porażeniem przy dotyku pośrednim.

Impedancja pętli zwarcia

Badanie określa, czy zabezpieczenie nadprądowe zdąży zadziałać, zanim prąd zwarciowy spowoduje przegrzanie izolacji. Pomiary elektryczne w mieszkaniu obejmują pomiar w najdalszym gnieźdku każdego obwodu. Impedancja nie może przekroczyć wartości, przy której bezpiecznik 16 A odetnie zasilanie w czasie krótszym niż 0,4 sekundy. Typowy wynik dla sprawnej instalacji mieści się w przedziale 0,3-0,8 Ω.

Skuteczność ochrony przeciwporażeniowej

Tu kluczową rolę odgrywa wyłącznik różnicowoprądowy (RCD) reagujący na prąd upływu 30 mA w czasie nie dłuższym niż 30 ms. Elektryk symuluje taki upływ specjalnym przyciskiem na mierniku i sprawdza, czy zabezpieczenie faktycznie odcina zasilanie. W domach jednorodzinnych RCD montuje się obowiązkowo od 2009 roku, jednak w starszych budynkach bywa pomijany przez niedbalych wykonawców.

Rezystancja uziemienia

Pomiar wykonywany jest metodą techniczną z użyciem sondy prądowej i napięciowej wbijanych w grunt. Dopuszczalna wartość dla instalacji w budynku mieszkalnym wynosi 30 Ω w przypadku uziomu fundamentowego i 10 Ω przy uziomie sztucznym. Wynik powyżej normy sygnalizuje korozję bednarki lub odspojenie przewodu uziemiającego.

Badanie wyłączników nadprądowych i kolejność faz

Tester sprawdza czas i prąd zadziałania każdego bezpiecznika, porównując wynik z charakterystyką podaną przez producenta. Kolejność faz w obwodach trójfazowych, szczególnie tych zasilających silniki lub klimatyzatory, musi odpowiadać oznaczeniom L1-L2-L3 odwrócenie skutkuje zmianą kierunku obrotów i uszkodzeniem urządzeń.

Pomiary oświetlenia awaryjnego

W budynkach użyteczności publicznej elektryk weryfikuje natężenie oświetlenia drogi ewakuacyjnej (minimum 1 lux w osi drogi), czas podtrzymania pracy opraw awaryjnych (co najmniej 1 godzina) oraz poprawność przełączania na zasilanie bateryjne po zaniku napięcia sieci.

Jak wygląda pomiar instalacji elektrycznej krok po kroku

Procedura przebiega według ściśle określonej sekwencji, którą rzeczoznawca ds. elektryki musi udokumentować. Zmiana kolejności może fałszować wyniki i narażać osoby postronne.

Krok 1: Oględziny

Elektryk zaczyna od wizualnej inspekcji rozdzielni, gniazdek, puszek łączeniowych i przewodów. Szuka śladów przegrzania (zżółknięta izolacja, stopione gniazdka), poprawnych oznaczeń obwodów, dostępności schematu. Elementy, które noszą ślady uszkodzeń mechanicznych, zostają wyłączone z dalszych testów do momentu wymiany.

Krok 2: Odłączenie odbiorników wrażliwych

Komputery, serwery, sterowniki kotłów i centrale alarmowe wymagają odłączenia przed podaniem napięcia probierczego 500 V, które mogłoby uszkodzić ich elektronikę. W praktyce oznacza to wypięcie wtyczek lub wyłączenie zabezpieczeń obwodów z tego typu odbiornikami.

Krok 3: Pomiary miernikiem

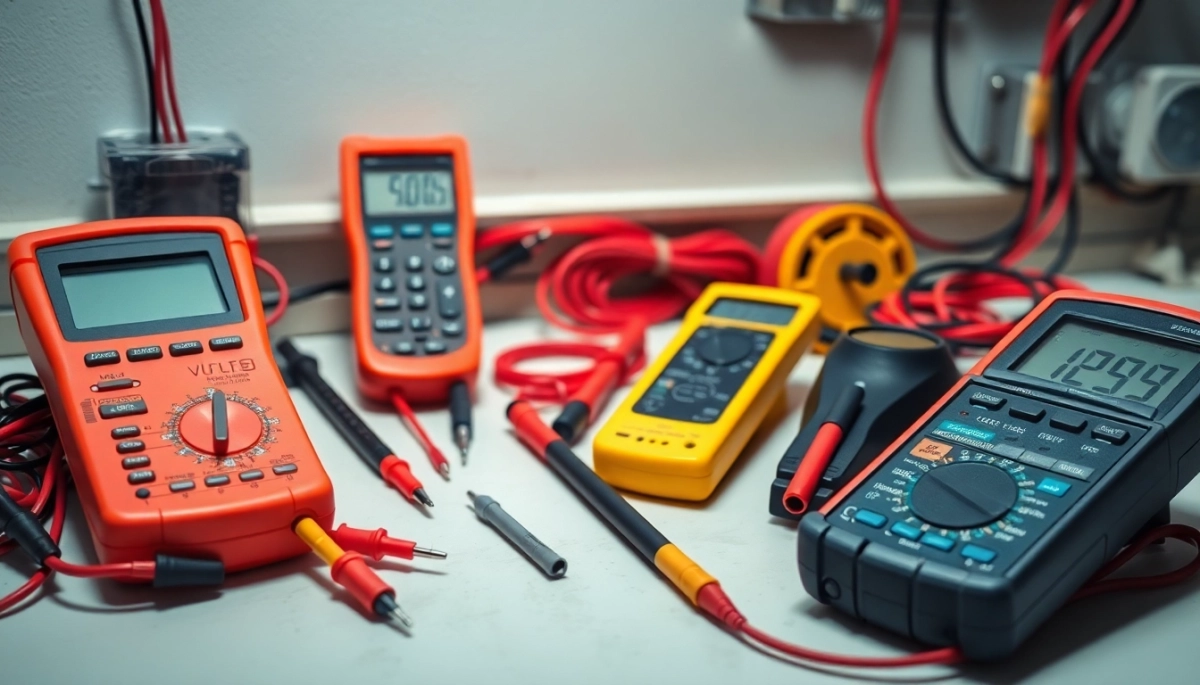

Profesjonaliści korzystają z mierników wielofunkcyjnych takich jak Sonel MPI-530, Sonel MPI-540, Fluke 1664 lub Kyoritsu KEW 6315. Każdy z tych przyrządów wykonuje pomiary rezystancji izolacji, impedancji pętli zwarcia, rezystancji uziemienia oraz prądu i czasu zadziałania RCD. Czas jednego obwodu to kilka minut, całość mieszkania zwykle od 1,5 do 3 godzin.

Krok 4: Próby wyłączników RCD przyciskiem TEST

Po zakończeniu pomiarów elektrycznych przyrząd przechodzi do testu funkcjonalnego różnicówek. Naciska się wbudowany przycisk TEST, symulujący upływ 30 mA, po czym obserwuje się moment odcięcia napięcia. Wynik powyżej 30 ms lub brak reakcji oznacza konieczność natychmiastowej wymiany urządzenia.

Krok 5: Spisanie protokołu

Końcowym etapem jest sporządzenie dokumentu zgodnego ze wzorem określonym w rozporządzeniu Ministra Przemysłu. Protokół powinien zawierać dane obiektu, numer uprawnień elektryka, schemat instalacji, wyniki poszczególnych pomiarów, ocenę zgodności oraz datę następnego badania.

Protokół z pomiarów elektrycznych co musi zawierać i dlaczego ubezpieczyciel go wymaga

Protokół to nie jest reklamówka ani kwit do schowania w szufladzie. To dokument urzędowy potwierdzający, że instalacja w dniu badania spełniała wymogi bezpieczeństwa. Ubezpieczyciel sprawdza go przy likwidacji szkody, rzeczoznawca ppoż. przy kontroli obiektu, a inspektor nadzoru budowlanego przy odbiorze budynku. Brak protokołu może oznaczać odmowę wypłaty odszkodowania lub nałożenie mandatu.

Pola obowiązkowe protokołu

• dane identyfikacyjne obiektu (adres, numer działki, typ budynku)
• dane elektryka wykonującego pomiar wraz z numerem uprawnień SEP (E1, D1 lub obydwa)
• data i godzina wykonania badania
• warunki atmosferyczne w przypadku pomiaru uziemienia
• schemat instalacji z oznaczeniem obwodów
• wykaz użytych przyrządów pomiarowych wraz z numerami seryjnymi
• wyniki poszczególnych pomiarów (rezystancja izolacji, impedancja pętli zwarcia, rezystancja uziemienia, czas zadziałania RCD)
• ocena zgodności z normą PN-HD 60364
• termin następnego badania
• podpis i pieczęć osoby uprawnionej

Dokument bez którejkolwiek z powyższych pozycji może zostać zakwestionowany podczas kontroli. Warto poprosić elektryka o skserowanie wzoru protokołu przed rozpoczęciem pomiarów.

Najczęstsze błędy właścicieli przy pomiarach instalacji w mieszkaniu i domu

Doświadczenie pokazuje, że oszczędności na pozornie drobnych decyzjach obraca się przeciwko właścicielowi. Oto sytuacje, z którymi regularnie spotykają się inspektorzy.

Pomiar miernikiem z marketu budowlanego

Nawet najdroższy przyrząd amatorski nie zastępuje uprawnień SEP. Wynik uzyskany bez nich nie stanowi protokołu w rozumieniu przepisów. Ubezpieczyciel traktuje taki dokument jak zwykłą kartkę papieru i odmawia uznania roszczenia z tytułu pożaru instalacji.

Brak dostępu do rozdzielni

Wielu właścicieli zabudowuje rozdzielnię szafką lub zasłania obrazem, nie zdając sobie sprawy, że elektryk musi fizycznie wyjąć wkładki bezpiecznikowe. Nieprzygotowanie obiektu wydłuża wizytę, podnosi koszt i bywa przyczyną odmowy wykonania badania.

Zatrudnienie elektryka bez uprawnień SEP

Zgodnie z przepisami pomiary elektryczne w mieszkaniu może wykonywać wyłącznie osoba posiadająca świadectwo kwalifikacyjne w grupie 1 (eksploatacja) oraz grupie 2 (dozór) lub jedną z nich z rozszerzeniem o pomiary. Brak tego dokumentu oznacza, że protokół jest nieważny, a koszt usługi przepadł.

Wykonywanie pomiarów po remoncie na własną rękę

Po wymianie instalacji właściciel zobowiązany jest zlecić pomiary odbiorcze przed załączeniem napięcia. Próba samodzielnego sprawdzenia obwodu „na czuja" przy użyciu lampki kontrolnej to proszenie się o porażenie lub pożar przy pierwszym zwarciu.

Niezweryfikowanie zakresu usługi

Część elektryków oferuje „przegląd" obejmujący wyłącznie oględziny, bez właściwych pomiarów przyrządami. Taka usługa nie spełnia wymogów normy i nie daje podstaw do wystawienia protokołu. Przed zleceniem warto dopytać, czy cena obejmuje wszystkie testy opisane w normie PN-EN 61557.

Koszt pomiaru instalacji elektrycznej od czego zależy

Ceny pomiarów wahają się od około 250 zł za mieszkanie w bloku do nawet 1200 zł za dom jednorodzinny o powierzchni 150 m². Różnica wynika z liczby obwodów, dostępności rozdzielni oraz konieczności wykonywania pomiarów uziemienia fundamentowego. W halach produkcyjnych koszt rośnie proporcjonalnie do liczby punktów pomiarowych i może wynosić od 8 do 15 zł za punkt.

Warto pamiętać, że najtańsza oferta rzadko oznacza rzetelne wykonanie. Elektryk poświęcający na dom 120 m² mniej niż 90 minut prawdopodobnie nie wykonuje wszystkich wymaganych pomiarów warto dopytać o zakres usługi.

Jak przygotować się do wizyty elektryka checklista dla właściciela

Odpowiednie przygotowanie skraca czas pomiaru i obniża koszt. Zanim elektryk przekroczy próg, warto spełnić kilka warunków.

Pomiary instalacji elektrycznej podsumowanie najważniejszych zasad

Regularne pomiary stanowią fundament bezpieczeństwa każdego budynku, a ich zaniedbanie prowadzi do utraty gwarancji, odmowy wypłaty odszkodowania, a w skrajnych przypadkach do tragedii. Właściciel, który zleca pomiary co pięć lat w mieszkaniu, co rok w obiektach publicznych i co pół roku w strefach zagrożenia wybuchem, spełnia wymogi prawa budowlanego i norm europejskich. Pamiętaj o trzech filarach: aktualny protokół z uprawnieniami SEP, rzetelny wykonawca posiadający właściwe przyrządy oraz pełna dokumentacja przechowywana w łatwo dostępnym miejscu.

Jeśli budynek przeszedł remont lub liczy więcej niż 25 lat, warto rozważyć skrócenie interwału do trzech lat. Badanie instalacji elektrycznej cena to ułamek kwoty, jaką ubezpieczyciel wypłaci po pożarze wywołanym zwarciem w zaniedbanej instalacji.

Ostrzeżenie: pomiar bez uprawnień SEP to brak protokołu, a brak protokołu to brak odszkodowania. Nie oszczędzaj na bezpieczeństwie tam, gdzie stawką jest zdrowie i mienie.

Najczęściej zadawane pytania

Czy mogę sam zmierzyć instalację miernikiem z marketu?

Technicznie rzecz biorąc, tak przyrząd amatorski wykona pomiar. Prawnie wynik takiego badania nie stanowi protokołu i nie ma mocy dokumentu urzędowego. Ubezpieczyciel odmówi jego uznania, a w razie wypadku elektryk bez uprawnień SEP odpowiada karnie za narażenie na niebezpieczeństwo.

Ile trwa pomiar instalacji w domu 150 m²?

Realistyczny czas wynosi od 3 do 5 godzin dla jednego elektryka. Skrócenie procedury poniżej 2 godzin oznacza zwykle pominięcie części testów i powinno zapalić czerwoną lampkę ostrzegawczą.

Czy protokół jest potrzebny do sprzedaży mieszkania?

Prawo nie wymaga aktualnego protokołu przy transakcji, jednak notariusze i kupujący coraz częściej domagają się dokumentu jako elementu due diligence. Brak protokołu może obniżyć cenę nieruchomości lub wstrzymać transakcję.

Jak często badać instalację po remoncie?

Po każdym remoncie wymagane są pomiary odbiorcze przed załączeniem napięcia. Dodatkowo zaleca się kontrolę po dwóch latach eksploatacji odnowionej instalacji, ponieważ nowe elementy mogą wykazywać wady montażowe ujawniające się dopiero w trakcie użytkowania.
