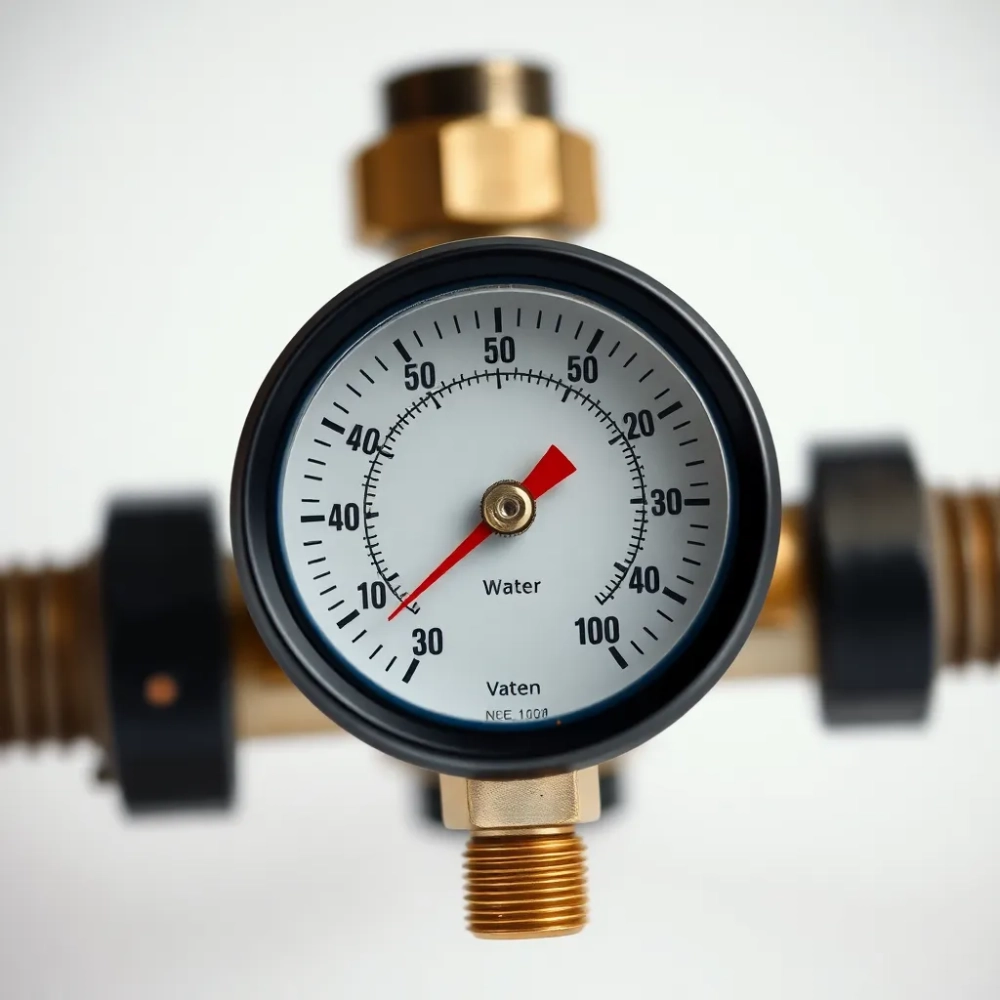

Manometr do prób szczelności instalacji wodnej jaki precyzyjny model wybrać?

Manometr do próby szczelności instalacji gazowej i wodnej kluczowe zastosowania

Różnica między urządzeniem z klasą 2,5 a modelem precyzyjnym potrafi wynosić kilka milibarów, a właśnie te milibary decydują o tym, czy próba szczelności instalacji wodnej przejdzie pomyślnie, czy skończy się kosztownym powtórzeniem odbioru. Dobry manometr do prób szczelności instalacji wodnej rozpoznaje się po dwóch cechach: wysokiej klasie dokładności oraz aktualnym świadectwie wzorcowania wydanym przez laboratorium akredytowane przez PCA. Bez tych dwóch elementów wynik pomiaru pozostaje jedynie orientacyjną wartością, niepotwierdzonym odczytem.

• Manometr do próby szczelności instalacji gazowej i wodnej kluczowe zastosowania
• Manometr wzorcowy WIKA 312.20 i świadectwo wzorcowania czy to must-have?
• Jak dobrać zakres manometru do próby wodnej i gazowej? Praktyczna tabela
• Manometr mechaniczny czy elektroniczny (LEO-2, LEO-Record)? Kiedy który wybrać

W praktyce instalatorskiej manometr kontrolny precyzyjny do próby szczelności służy do trzech odrębnych celów, które warto rozdzielić od pierwszej minuty pracy. Po pierwsze, weryfikuje spadek ciśnienia w instalacji gazowej podczas próby szczelności gazowej wymaganej rozporządzeniem MSWiA. Po drugie, kontroluje stabilność ciśnienia podczas napełniania wodą w próbie wodnej instalacji centralnego ogrzewania. Po trzecie, pełni funkcję wzorca roboczego w laboratorium, gdzie porównuje się wskazania czujników procesowych z wartością referencyjną.

Precyzyjny manometr do próby szczelności instalacji gazowej różni się od zwykłego manometru zegarowego jednym fundamentalnym detalem: jego mechanizm Bourdona został indywidualnie wyregulowany, a błąd pomiaru nie przekracza 0,6% zakresu. Ta klasa 0,6 nie jest marketingowym chwytem, lecz konkretnym parametrem zdefiniowanym w normie PN-EN 837-1, który mówi, że w całym zakresie wskazań odchyłka mieści się w wąskim paśmie tolerancji.

Świadectwo wzorcowania manometru wydane przez akredytowane laboratorium potwierdza tę klasę w sposób mierzalny. Dokument zawiera rzeczywiste wskazania wzorca odniesienia oraz odchylenia badanego egzemplarza w co najmniej pięciu punktach skali. W kontekście prawnym świadectwo wzorcowania PCA stanowi dowód, że pomiar można powołać w protokole odbioru, a w razie reklamacji wykonawcy sądowej taki dokument ma wagę dowodową.

Osobną grupę stanowią manometry precyzyjne laboratoryjne używane jako wzorce wtórne w akredytowanych stanowiskach pomiarowych. Tam klasa 0,6 to często minimum, a w kalibracji wysokociśnieniowej stosuje się modele klasy 0,25 i 0,1. Różnica cenowa między klasą 0,6 a klasą 0,25 bywa dwu- lub trzykrotna, lecz inwestycja zwraca się przy pierwszej reklamacji klienta, gdy można wykazać, które wskazanie było prawidłowe.

Co tak naprawdę mierzy manometr podczas próby szczelności

W próbie szczelności instalacji gazowej obserwuje się spadek ciśnienia w zamkniętym układzie w określonym czasie. Manometr musi więc utrzymać stabilne wskazanie przez kilkanaście minut, a jego histereza powinna być pomijalna. Klasa 0,6 gwarantuje, że nawet niewielki spadek rzędu 1 mbar zostanie prawidłowo zarejestrowany jako zmiana, a nie jako przypadkowe wahanie mechanizmu.

Próba wodna rządzi się podobną fizyką, lecz zakresy ciśnień są wyższe. Typowe próby ciśnieniowe instalacji wody użytkowej prowadzi się przy 1,0 MPa, a instalacji grzewczych przy 0,6 MPa. W takich warunkach nawet mały błąd względny oznacza duży błąd bezwzględny, dlatego manometr do próby wodnej powinien pracować w zakresie 0-1,6 MPa lub 0-2,5 MPa, aby dokładność w punkcie pomiarowym była optymalna.

Manometr wzorcowy WIKA 312.20 i świadectwo wzorcowania czy to must-have?

Model 312.20 to jeden z najczęściej spotykanych manometrów kontrolnych klasy 0,6 w polskich firmach instalacyjnych i laboratoriach wzorcujących. Jego obudowa ze stali kwasoodpornej, mechanizm Bourdona ze stali nierdzewnej oraz tarcza o średnicy 160 mm zapewniają czytelność odczytu nawet w słabym oświetleniu kotłowni. Wybór akurat tego modelu wynika nie z mody, lecz z faktu, że jego konstrukcja od dziesięcioleci pozostaje praktycznie niezmienniona, a co za tym idzie, dostępność części zamiennych i serwisu jest pewna.

Manometr kontrolny WIKA 312.20 pracuje w zakresach od 0-0,06 MPa do 0-100 MPa, co pokrywa praktycznie wszystkie spotykane w instalacjach ciśnienia. W próbie szczelności instalacji gazowej wykorzystuje się najczęściej zakres 0-0,1 MPa lub 0-0,16 MPa, a w próbie wodnej model 0-1,6 MPa lub 0-2,5 MPa. Przyłącze procesowe to standardowy gwint G 1/2B, co pozwala na bezpośredni montaż w instalacji bez stosowania dodatkowych adapterów.

Świadectwo wzorcowania manometru wystawione przez akredytowane laboratorium (PCA) jest dokumentem ważnym zazwyczaj przez 12 miesięcy od daty wydania. Po tym okresie wskazania mogą ulec zmianie na skutek starzenia elementów sprężystych i zużycia mechanizmu, a samo świadectwo traci aktualność. W praktyce oznacza to konieczność corocznego wzorcowania, które dla klasy 0,6 kosztuje zwykle od 120 do 250 zł netto, w zależności od laboratorium i zakresu pomiarowego.

Warto zwrócić uwagę na różnicę między świadectwem wzorcowania a świadectwem legalizacji. Legalizacja dotyczy urządzeń stosowanych w obrocie handlowym (np. wodomierze, gazomierze) i ma moc prawną w transakcjach. Wzorcowanie natomiast potwierdza relację między wskazaniem a wartością wzorca odniesienia w warunkach pomiaru. Do prób szczelności instalacji wodnej wymagane jest wzorcowanie, nie legalizacja, choćby dlatego, że manometr nie służy do rozliczeń, lecz do kontroli jakości wykonania.

Bez świadectwa wzorcowania wynik próby szczelności może zostać zakwestionowany przez inspektora nadzoru inwestorskiego lub przez gestora sieci gazowej. W praktyce sprowadza się to do powtórzenia pomiaru, tym razem urządzeniem z aktualnym dokumentem. Koszt przestoju ekipy, ponownego napełnienia instalacji i utraconego czasu zwykle wielokrotnie przewyższa cenę samego wzorcowania, które powinno być traktowane jako obowiązkowy, a nie opcjonalny wydatek.

Kiedy manometr wzorcowy WIKA 312.20 to za mało

W sytuacjach, gdy wymagana jest klasa 0,25 lub wyższa, model 312.20 nie spełnia wymagań. Dotyczy to laboratoriów pomiarowych, stacji wzorcowania oraz zakładów farmaceutycznych, gdzie wymagana jest klasa 0,1. W takich zastosowaniach sięga się po modele 332.50 lub 610.20, oferujące wyższą stabilność i mniejszy błąd podstawowy.

W instalacjach o bardzo niskim ciśnieniu roboczym, na przykład w próbie szczelności kanałów wentylacyjnych i klimatyzacyjnych, lepszym wyborem okazują się manometry różnicowe lub mikromanometry o zakresie 0-600 Pa. Klasa 0,6 w zakresie 0-0,06 MPa odpowiada tam dokładności rzędu 0,4 mbar, co przy różnicach rzędu pojedynczych paskali może być niewystarczające.

Jak dobrać zakres manometru do próby wodnej i gazowej? Praktyczna tabela

Zasada doboru zakresu manometru jest prosta, lecz wciąż nagminnie łamana: zakres pomiarowy powinien być tak dobrany, aby spodziewane ciśnienie robocze próby przypadało w okolicach 60-80% pełnej skali. Powód jest czysto fizyczny: mechanizm Bourdona ma najmniejszy błąd w środkowej części zakresu, a przy skrajnych wskazaniach histereza i nieliniowość rosną.

Jeśli próba szczelności instalacji gazowej prowadzona jest przy ciśnieniu 5 kPa (0,005 MPa), użycie manometru o zakresie 0-0,1 MPa oznacza, że wskazówka znajduje się przy 5% skali. W tej części zakresu błąd wskazania 0,6% odpowiada tolerancji 0,6 kPa, czyli połowie ciśnienia próby. W takiej sytuacji żaden świadomy instalator nie polega na wskazaniu i sięga po manometr 0-0,06 MPa lub nawet 0-0,01 MPa, jeśli wymaga tego procedura.

Próba szczelności instalacji gazowej prowadzona zgodnie z polskimi przepisami wykorzystuje ciśnienie próbne wynoszące od 5 do 50 kPa, w zależności od rodzaju instalacji i etapu badania. Manometr wzorcowy klasy 0,6 o zakresie 0-0,16 MPa zapewnia tam odczyt z dokładnością do 0,1 kPa, co wystarcza do wykrycia nieszczelności rzędu 0,2% objętości instalacji w ciągu standardowych 30 minut obserwacji.

W próbie wodnej instalacji centralnego ogrzewania ciśnienie próbne wynosi zwykle 0,6 MPa dla instalacji niskotemperaturowych. Manometr 0-1,0 MPa pracuje wtedy przy 60% skali, a manometr 0-1,6 MPa przy 37,5%. Choć intuicyjnie wydaje się, że mniejszy zakres daje lepszą dokładność, w praktyce większy zakres zapewnia bezpieczeństwo przed skokami ciśnienia i redukuje ryzyko uszkodzenia mechanizmu.

Warto też pamiętać, że zakres manometru powinien uwzględniać nie tylko ciśnienie próbne, ale również ciśnienie robocze, które po próbie pozostaje w instalacji. W sieciach wodociągowych o ciśnieniu nominalnym 0,6 MPa manometr o zakresie 0-1,0 MPa będzie pracował blisko górnej granicy skali, co skraca jego żywotność. Lepszym wyborem bywa model 0-1,6 MPa, w którym ciśnienie robocze przypada w środku skali.

Manometr do próby szczelności instalacji gazowej i wodnej można kupić w wersji suchej lub napełnionej gliceryną. Wersja napełniona tłumi wibracje i chroni mechanizm przed wilgocią, dlatego sprawdza się w terenie, na budowach, w nieogrzewanych kotłowniach. Wersja sucha jest czytelniejsza w laboratorium, gdzie drgania nie występują, a obserwator potrzebuje ostrego, szybkiego odczytu.

Specyfika zakresów niskociśnieniowych

W próbie kanalizacji podciśnieniowej, próbie szczelności wentylacji czy próbie instalacji próżniowych zakresy manometru spadają poniżej 0,1 MPa. Tam klasyczny manometr Bourdona traci czułość i lepiej sprawdzają się przetworniki elektroniczne z czujnikiem piezorezystancyjnym. Ich dokładność sięga 0,1% FS, a próg detekcji zmian ciśnienia to ułamki paskala.

Wybór manometru do próby niskociśnieniowej powinien uwzględniać temperaturę medium. Gazy techniczne w niskich ciśnieniach silnie reagują na zmiany temperatury otoczenia: różnica 1°C przy 5 kPa odpowiada zmianie ciśnienia rzędu 0,02 kPa. W praktyce oznacza to, że próbę należy prowadzić po stabilizacji termicznej instalacji, a manometr powinien pracować w tym samym otoczeniu co rurociąg.

Manometr mechaniczny czy elektroniczny (LEO-2, LEO-Record)? Kiedy który wybrać

Manometr mechaniczny z rurką Bourdona pozostaje najczęstszym wyborem w terenie ze względu na prostotę obsługi i odporność na warunki środowiskowe. Nie wymaga zasilania bateryjnego, nie rozładowuje się w mrozie, nie traci wskazań po wyjęciu z walizki. Jego główną wadą jest brak rejestracji danych: wynik próby trzeba ręcznie zapisać, a każdy odczyt obarczony jest subiektywnym błędem paralaksy.

Manometr elektroniczny LEO-2 (i jego wariant z rejestracją danych LEO-Record) eliminuje większość ograniczeń klasycznego przyrządu. Czujnik piezorezystancyjny zapewnia dokładność 0,2% FS, wyświetlacz cyfrowy nie wymaga interpretacji wskazówki, a wbudowana pamięć pozwala zapisać całą krzywą czasową próby szczelności. Po jej zakończeniu operator otrzymuje plik z wartościami, który można wydrukować i dołączyć do protokołu odbioru.

Decyzja o wyborze konkretnego typu powinna wynikać z trzech kryteriów: wymagań formalnych odbioru, częstotliwości wykonywania prób oraz warunków środowiskowych. W sytuacji, gdy inwestor wymaga elektronicznej rejestracji wyników, mechanik nie ma racji bytu i sięga się po LEO-Record. Gdy próba wykonywana jest raz na kilka miesięcy w dobrze oświetlonej kotłowni, klasyczny manometr z klasą 0,6 w zupełności wystarczy.

LEO-2 oferuje interfejs Bluetooth do komunikacji z aplikacją mobilną, w której operator może zdefiniować czas próby, ciśnienie nominalne oraz dopuszczalny spadek. Po uruchomieniu pomiaru urządzenie automatycznie loguje dane z krokiem 1 sekundy, a po zakończeniu generuje raport PDF z podsumowaniem. Tego typu funkcjonalność okazuje się bezcenna przy dużej liczbie powtarzalnych prób, na przykład w spółdzielniach mieszkaniowych zarządzających setkami budynków.

Manometr elektroniczny ma jednak swoje słabe strony. Czujnik piezorezystancyjny jest wrażliwy na przeciążenia dynamiczne: nagły skok ciśnienia powyżej zakresu trwale uszkadza membranę, a naprawa przekracza koszt nowego urządzenia. Dlatego LEO-2 wymaga ostrożnego podłączania i wstępnego odpowietrzania instalacji przed otwarciem zaworu głównego. Mechaniczny manometr Bourdona toleruje krótkotrwałe przeciążenia do 1,3 zakresu bez utraty klasy.

Kiedy wybrać manometr elektroniczny z rejestracją danych

Rejestrator LEO-Record sprawdza się wszędzie tam, gdzie konieczne jest udowodnienie przebiegu próby szczelności w czasie. W praktyce oznacza to: odbiorów kominiarskich, odbiorów gazowych przez zakłady gazownicze, odbiorów w obiektach użyteczności publicznej. Plik z krzywą ciśnienia eliminuje dyskusje, czy spadek wskazania wynikał z nieszczelności, czy z przypadkowego odczytu przez inspektora.

Drugim obszarem zastosowań są laboratoria wzorcujące, gdzie LEO-Record pełni funkcję wtórnego wzorca ciśnienia. Możliwość kalibracji w wielu punktach zakresu, zapisu wyników oraz porównania z manometrem badanym czyni z niego wygodne narzędzie pracy. Klasy dokładności 0,2% w pełni wystarczają w codziennej kontroli czujników procesowych w zakładach przemysłowych.

Kiedy mechanik pozostaje lepszym wyborem

W pracy na budowie, przy ograniczonym dostępie do ładowarki i przy zmiennych warunkach pogodowych, manometr mechaniczny wygrywa niezawodnością. Nie ma ekranu, który pęknie przy upadku z wysokości, nie ma akumulatora, który rozładuje się w mrozie, nie ma elektronicznego czujnika, który zawiedzie przy uderzeniu ciśnienia. Koszt zakupu niższy o połowę sprawia, że w razie zgubienia lub kradzieży strata jest akceptowalna.

W próbach odbiorowych wykonywanych poza laboratorium, na przykład w terenie, manometr mechaniczny napełniony gliceryną zapewnia obraz odczytu nawet przy silnych wibracjach. Wibracje, które na manometrze suchym powodują rozmazanie wskazówki, w wersji glicerynowej tłumione są praktycznie do zera. To właśnie dlatego instalatorzy pracujący w halach przemysłowych z pompami wysokociśnieniowymi wybierają wyłącznie wersje napełnione.

Próba szczelności instalacji wodnej i gazowej nie toleruje kompromisów w kwestii dokładności, a jednocześnie wymaga urządzenia odpornego na codzienną eksploatację. Świadomy wybór między mechaniką a elektroniką powinien wynikać z analizy konkretnego zastosowania, a nie z mody na rozwiązania cyfrowe. Wysokiej klasy manometr wzorcowy klasy 0,6 wykona swoją pracę w terenie tak samo dobrze, jak rejestrator w laboratorium, jeśli operator rozumie ograniczenia obu technologii.

Warto pamiętać, że żadne urządzenie pomiarowe nie zastąpi dobrej procedury. Odpowietrzenie instalacji przed próbą, stabilizacja termiczna, zastosowanie zaworu manometrycznego z odcięciem i prowadzenie odczytu w określonych interwałach czasowych to czynności, które decydują o wiarygodności wyniku w równym stopniu, co klasa samego przyrządu. Nawet najdroższy manometr elektroniczny pokaże fałszywy spadek ciśnienia, jeśli podłączony zostanie do instalacji wypełnionej pęcherzykami powietrza.

Najczęstsze błędy przy próbach szczelności wynikają z pośpiechu i rutyny. Pierwszym jest użycie manometru o zbyt szerokim zakresie, co w próbie gazowej prowadzi do pracy w dolnej 5-procentowej części skali, gdzie dokładność drastycznie spada. Drugim jest brak świadectwa wzorcowania w dniu próby, co dyskwalifikuje wynik w oczach inspektora. Trzecim jest pominięcie odpowietrzenia, przez co wskazania dryfują i sugerują nieszczelność tam, gdzie instalacja jest szczelna. Czwartym błędem jest brak dokumentacji: notatka służbowa z datą, godziną, ciśnieniem początkowym i końcowym oraz podpisem wykonawcy stanowi podstawowy dowód poprawności wykonania. Piątym, wciąż zbyt częstym, jest wybór manometru bez uwzględnienia warunków środowiskowych, takich jak temperatura, wibracje i wilgotność, co w konsekwencji skraca żywotność urządzenia i obniża wiarygodność pomiaru.

Przed każdą próbą szczelności warto zweryfikować stan techniczny manometru: czytelność podziałki, brak uszkodzeń mechanicznych obudowy, poprawność wskazania w punkcie zerowym, datę ostatniego wzorcowania. Te cztery kontrole zajmują mniej niż minutę, a pozwalają wykryć urządzenie niezdatne do użytku, zanim zostanie wykorzystane w protokole odbioru. W sytuacji, gdy wynik próby budzi wątpliwości, jedynym rozsądnym działaniem jest powtórzenie pomiaru świeżo wzorcowanym manometrem, a nie szukanie przyczyn w samym procesie.

Manometr do prób szczelności instalacji wodnej i gazowej to inwestycja, która zwraca się przy pierwszej reklamacji, pierwszym odbiorze i pierwszej kontroli. Wysokiej klasy przyrząd, prowadzony zgodnie z procedurą, regularnie wzorcowany i właściwie przechowywany, zapewnia pewność wyniku na poziomie wymaganym zarówno przez przepisy, jak i przez codzienną praktykę inżynierską.
