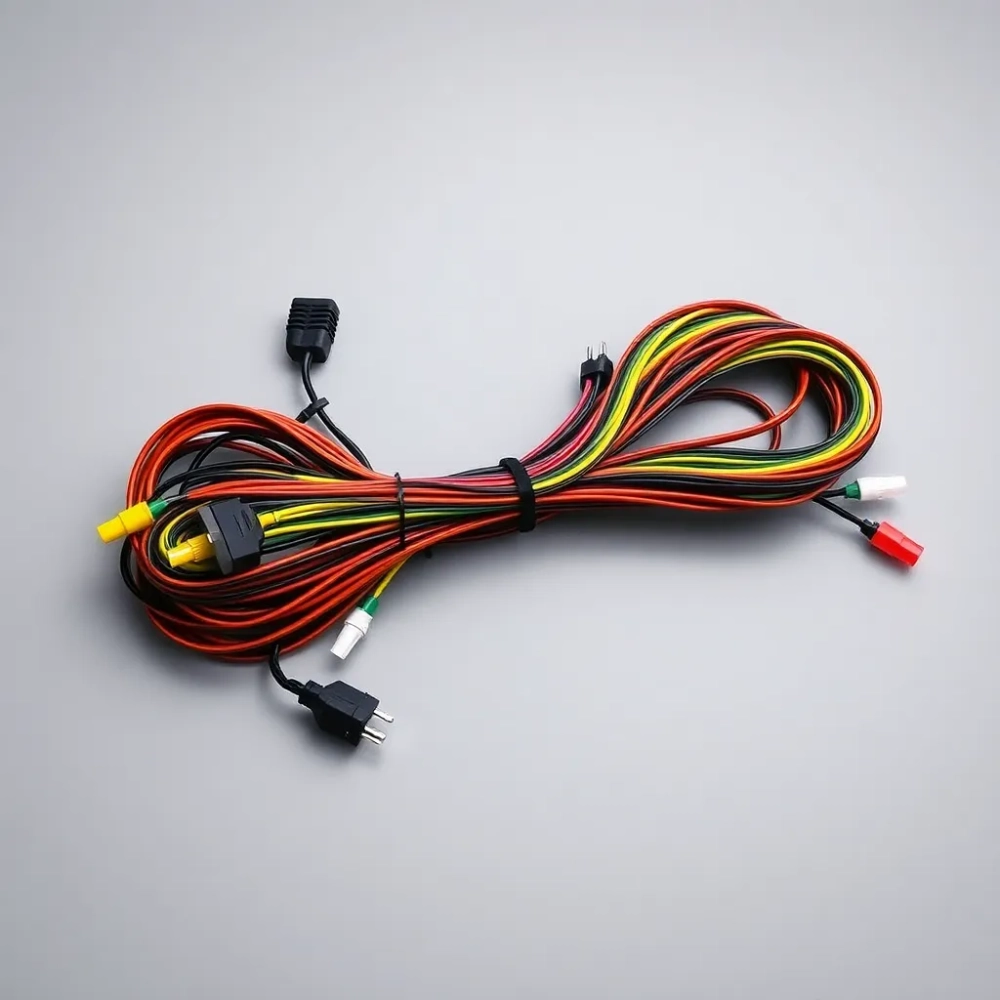

Kompletna instalacja elektryczna do przyczepki co nowego w 2026

Wybór wtyczek i gniazd 7‑/13‑pin do przyczepki

Decydując się na kompletną instalację elektryczną do przyczepki samochodowej, stajesz przed dylematem, który dotyczy nie tylko samego gniazda, ale całego ekosystemu połączeń między twoim pojazdem holującym a przyczepą. Wyobraź sobie sytuację, w której zamiast cieszyć się z weekendowego wyjazdu, stoisz w garażu i bawisz się kabelkami, bo okazało się, że standard europejski i amerykański nie pasują do siebie bez adaptera. Brzmi znajomo? Dla wielu właścicieli przyczep to codzienność, którą można jednak skutecznie uniknąć.

• Wybór wtyczek i gniazd 7‑/13‑pin do przyczepki
• Montaż i podłączenie wiązki elektrycznej krok po kroku
• Diagnostyka i najczęstsze usterki instalacji elektrycznej
• Akcesoria i zestawy ułatwiające instalację elektryczną przyczepki
• Kompletna instalacja elektryczna do przyczepki samochodowej, najczęściej zadawane pytania

Europejskie normy określone w rozporządzeniu UN/ECE 48 wymuszają na producentach stosowanie dwóch podstawowych standardów złączy: 7‑pinowego (ISO 1724) oraz 13‑pinowego (ISO 11446). Pierwszy z nich obsługuje podstawowe funkcje oświetlenia, takie jak światła pozycyjne, kierunkowskazy, światła hamowania oraz oświetlenie tablicy rejestracyjnej. Drugi, rozszerzony standard, dodaje zasilanie 12V dla urządzeń wewnętrznych przyczepy kempingowej, sygnał cofania oraz stałe zasilanie wspomagające instalację elektryczną samego pojazdu holującego.

Wybierając gniazdo 7‑pinowe, zwróć uwagę na to, czy twoja przyczepa wymaga jedynie podstawowej sygnalizacji, czy również funkcji dodatkowych. Lawety transportowe najczęściej potrzebują wyłącznie sygnalizacji oświetleniowej, podczas gdy kempingi i przyczepy z lodówkami wymagają zasilania , które zapewnia wyłącznie wtyczka 13‑pinowa. Mechanizm jest prosty: każdy pin w gnieździe odpowiada konkretnej funkcji, a jego przekrój przewodu (minimalnie 1,5 mm² dla świateł pozycyjnych, 2,5 mm² dla kierunkowskazów) determinuje zdolność przesyłu prądu bez przegrzewania.

Gniazda montowane w pojazdach holujących dzielą się na dwa typy konstrukcyjne: natynkowe oraz podtynkowe. Wersja natynkowa sprawdza się w samochodach terenowych i dostawczych, gdzie gniazdo narażone jest na zabrudzenia i wilgoć, ponieważ jej obudowa chroni złącze przed deszczem i błotem. Wersja podtynkowa, montowana w zderzakach osobowych, wygląda estetyczniej, ale wymaga dodatkowej uszczelki silikonowej w miejscu przejścia przez karoserię, aby zapobiec wnikaniu wody do wnętrza auta. Podczas zakupu gniazda zwróć uwagę na klasę szczelności IP67, która gwarantuje pyłoszczelność i ochronę przed zanurzeniem w wodzie przez 30 minut na głębokości 1 metra.

Kompatybilność między standardami

Na rynku dostępne są adaptery pozwalające na połączenie gniazda 7‑pin z wtyczką 13‑pin i odwrotnie, jednak nie wszystkie z nich przenoszą pełną funkcjonalność. Adapter redukcyjny z 13 na 7 pin umożliwia podłączenie starszej przyczepy do nowego samochodu wyposażonego w gniazdo 13‑pinowe, ale nie zapewni zasilania , jeśli twoja przyczepa tego wymaga. Dzieje się tak dlatego, że adapter fizycznie pomija piny odpowiedzialne za dodatkowe funkcje, pozostawiając je niepodłączone. W praktyce oznacza to brak zasilania lodówki lub oświetlenia wewnętrznego w przyczepie kempingowej.

Tabela porównawcza standardów złączy

Montaż i podłączenie wiązki elektrycznej krok po kroku

Prawidłowy montaż instalacji elektrycznej w przyczepce wymaga systematycznego podejścia, gdzie każdy etap buduje na poprzednim. Zacznij od dokładnego zidentyfikowania punktów mocowania lamp oraz określenia trasy prowadzenia przewodów, ponieważ trasa chroniona przed uderzeniami kamyków i wilgocią znacząco wydłuża żywotność całego systemu.

Wiązki przewodów stosowane w przyczepach samochodowych muszą spełniać wymagania normy PN‑EN ISO 6722, która określa minimalne przekroje żył oraz odporność na temperaturę i środki chemiczne. Przewody stosowane w obszarze nadwozia przyczepy pracują w zakresie temperatur od minus 40 do plus 85 stopni Celsjusza, co wymaga izolacji z tworzyw odpornych na starzenie UV. Poliuretanowa izolacja przewodów wysokiej jakości zachowuje elastyczność nawet przy mrozach, podczas gdy tańsze zamienniki z PVC twardnieją i pękają po jednym sezonie użytkowania.

Przygotowując przyczepę do instalacji, sprawdź stan ramy nośnej w miejscach, gdzie przewody będą prowadzone. Metalowe krawędzie ramy działają jak ostrze na izolację przewodów podczas drgań wywoływanych jazdą, dlatego każde przejście przez otwór musi być zabezpieczone gumową tuleją ochronną. Tuleja ta rozkłada nacisk punktowy na większą powierzchnię i eliminuje bezpośredni kontakt przewodu z metalem. Brak tego elementu to najczęstsza przyczyna zwarć powstających wskutek przetarcia izolacji.

Podłączanie przewodów do lamp wymaga zachowania odpowiedniej polaryzacji, gdzie przewód masy (kolor czarny lub brązowy) łączy się z blaszką oznaczoną symbolem GND, a przewody sygnałowe z pinami odpowiadającymi poszczególnym funkcjom. Błędy w polaryzacji powodują, że światła pozycyjne świecą w momencie wciśnięcia hamulca, co dezorientuje innych uczestników ruchu i może prowadzić do kolizji. Przed zamknięciem obudowy lampy zabezpiecz połączenia koszulkami termokurczliwymi, które po nagrzaniu tworzą szczelną osłonę chroniącą przed wilgocią.

Wiązka łącząca przyczepę z pojazdem holującym przenosi wszystkie sygnały i zasilanie przez spiralny kabel przedłużeniowy, który kompensuje ruch zawieszenia. Spirala rozciąga się od stanu swobodnego (minimalnie 40 cm) do maksymalnie 120 cm przy pełnym wysuwie, co pozwala na swobodne manewrowanie bez naprężania przewodów. Współczynnik rozciągnięcia spirali wynosi około 1:3, co oznacza, że prawidłowo dobrany kabel nigdy nie osiąga pełnego naciągu podczas normalnej eksploatacji. Przekrój przewodów w spirali musi być większy niż w samej przyczepie (minimalnie 2,5 mm²), ponieważ dłuższy kabel generuje większe straty napięcia przy tym samym obciążeniu.

Po zakończeniu podłączenia wykonaj test wszystkich funkcji oświetlenia przy włączonym silniku pojazdu, ponieważ alternator dostarcza wtedy stabilne napięcie 14,4 V niezbędne do prawidłowej pracy żarówek. Weryfikacja przy zgaszonym silniku może dać fałszywy obraz sprawności instalacji, ponieważ akumulator przy napięciu 12,0-12,4 V zachowuje się inaczej niż podczas ładowania, Maski wykrywające usterki instalacji elektrycznej (testery) pozwalają na sprawdzenie poszczególnych pinów bez konieczności angażowania drugiej osoby, która obserwowałaby lampy przyczepy podczas naciskania klawiszy w pojeździe.

Diagnostyka i najczęstsze usterki instalacji elektrycznej

Przyczepy, które przez lata służyły bezawaryjnie, nagle zaczynają sprawiać problemy, gdy wilgoć sezonowa przeniknie do połączeń elektrycznych. Korozja styków w gniazdach i wtyczkach to najczęstsza przyczyna niestabilnego działania oświetlenia, objawiająca się migotaniem lamp podczas jazdy po nierównej nawierzchni. Mechanizm powstawania tego problemu jest prosty: woda kondensuje w szczelinach połączeń, a obecność rozpuszczonych soli (np. z zimowego posypywania dróg) przyspiesza elektrochemiczną korozję miedzi.

Diagnozowanie usterki zacznij od sprawdzenia najsłabszego ogniwa całego łańcucha, którym jest zazwyczaj wtyczka przyczepy. Wyjmij ją z gniazda i oceń wizualnie stan pinów, zwracając uwagę na naloty zielonkawego lub białawego koloru świadczące o korozji. Piny pokryte oxymiedzią można oczyścić drobnoziarnistym papierem ściernym (gradacja 600) lub specjalną szczotką do styków, ale jeśli metal jest już wżerany na głębokość przekraczającą 0,1 mm, wymiana wtyczki staje się koniecznością, gdyż wyczyszczony styk ma zmniejszony przekrój i nagrzewa się przy obciążeniu.

Przepalona żarówka to nie tylko strata oświetlenia, ale potencjalne źródło zwarcia, które może uszkodzić instalację pojazdu holującego. W przyczepach stosuje się dwa typy żarówek: konwencjonalne z żarnikiem wolframowym (12V 21W dla kierunkowskazów i hamowania, 12V 5W dla pozycyjnych) oraz diodowe LED, które zużywają 80% mniej prądu i żyją nawet 50 razy dłużej. Wymieniając żarówkę konwencjonalną na diodową LED, zwróć uwagę na kompatybilność z instalacją pojazdu, ponieważ niektóre samochody wykrywają mniejszy pobór prądu jako usterkę i sygnalizują to kontrolką awarii.

Uszkodzenie masy to problem, który objawia się nietypowo: światła prawe działają, lewe migają, hamowanie włącza lewe pozycyjne. Dzieje się tak, ponieważ obwody poszukują alternatywnej drogi powrotnej przez układ hamulcowy lub karoserię, a ta droga jest częściowo izolowana przez rdzeń stalowy koła. Problem masy diagnozuje się miernikiem napięcia, mierząc różnicę potencjałów między masą przyczepy a masą pojazdu na wtyczce. Wartość wyższa niż 0,3 V przy włączonym obwodzie świadczy o niedostatecznym połączeniu masy, które należy naprawić przez oczyszczenie punktu styku lub wymianę przewodu masowego.

Najczęstsze kody usterek i ich znaczenie

Systemy diagnostyczne nowszych samochodów zgłaszają błędy związane z instalacją holowniczą jako kody z zakresu U-bus (komunikacja wewnętrzna). Kod U0121 oznacza utratę komunikacji z modułem ABS, co może wystąpić, gdy instalacja przyczepy powoduje przeciążenie szyny danych. Kod U1A00 wskazuje na problem z kompatybilnością między modułem holownika a CAN-bus pojazdu, co typowo występuje w przypadku stosowania adapterów niskiej jakości. Właściciele samochodów z aktywnym tempomatem i asystentem parkowania powinni pamiętać, że instalacja przyczepy modyfikuje algorytmy tych systemów, które muszą obsłużyć dodatkowe obciążenie elektryczne i kinematyczne.

Akcesoria i zestawy ułatwiające instalację elektryczną przyczepki

Rynkowa oferta akcesoriów elektrycznych do przyczep obejmuje niemal sto pozycji asortymentowych, wśród których szczególną wartość praktyczną mają gotowe zestawy montażowe. Ich przewaga nad zakupem pojedynczych komponentów polega na perfekcyjnym dopasowaniu przekrojów przewodów, długości kabli oraz kompatybilności wszystkich elementów z jednym standardem połączeń. Zestawy te zawierają najczęściej wiązkę przewodów o długości od 3 do 8 metrów, spiralę przedłużeniową, komplet wtyków i gniazd w wybranym standardzie oraz zestaw elementów mocujących z uchem do ramy przyczepy w cenie przewyższającej pojedyncze zakupy o 15-20%.

Testery instalacji elektrycznej to narzędzia, które eliminują konieczność angażowania drugiej osoby do weryfikacji poprawności połączeń. Działają w trybie pasywnym (wskazanie napięcia na poszczególnych pinach) lub aktywnym (symulacja sygnałów świetlnych). Tester aktywny wysyła sygnał z pinu i oczekuje potwierdzenia zwrotnego, co pozwala wykryć zarówno brak połączenia, jak i zwarcia między sąsiednimi obwodami. Urządzenia z wyświetlaczem LED pokazujące kolory odpowiadające funkcjom (żółty dla lewego kierunkowskazu, czerwony dla hamowania) znacząco skracają czas diagnostyki, szczególnie gdy przyczepę przygotowuje się do drogi późnym wieczorem.

Adaptery i przejściówki między standardami 7‑ a 13‑pinowymi dzielą się na pasywne (połączenie mechaniczne) oraz aktywne (z dodatkowym modułem konwersji). Wersje pasywne przenoszą wyłącznie funkcje wspólne dla obu standardów, co oznacza, że z 13‑pinowego gniazda dostaniesz 7‑pinowe wyjście bez zasilania i sygnału cofania. Adaptery aktywne zawierają miniaturowy konwerter napięcia, który pozwala na pełną transmisję wszystkich funkcji, ale wymagają zewnętrznego zasilania 12V, co komplikuje instalację w samochodach starszego typu bez dedykowanego pinu zasilającego.

Uszczelki i obudowy ochronne gniazd nie są gadżetem, lecz inwestycją w trwałość instalacji. Standard IP44 chroni przed bryzgami wody, podczas gdy IP67 wymaga uszczelki silikonowej na całym obwodzie obudowy. W praktyce nawet deszcz padający ukośnie potrafi wcisnąć wodę w szczelinę między obudową gniazda a karoserią auta, powodując korozję pinów i przerwy w obwodach podczas jazdy. Właściciele przyczep kempingowych regularnie pokonujący trasy wzdłuż wybrzeża powinni stosować smar dielektryczny na stykach, który tworzy warstwę hydrofobową utrzymującą się przez kilka miesięcy eksploatacji.

Wybierając akcesoria, kieruj się maksymalnym obciążeniem prądowym swojej instalacji. Światła LED nowej generacji pobierają około 0,5A na funkcję, podczas gdy tradycyjne żarówki halogenowe potrafią pobrać 21W (1,75A) z pojedynczego obwodu. Różnica ta ma znaczenie przy długich spiralach kablowych, gdzie spadek napięcia na przewodzie 2,5mm² przy obciążeniu 1,75A na dystansie 5 metrów sięga 0,7V, powodując redukcję jasności lamp poniżej dopuszczalnej normy homologacyjnej. Dla instalacji z żarówkami LED optymalny przekrój przewodów to 1,5mm², dla halogenów minimum 2,5mm² na spirali i 1,5mm² w samej przyczepie.

Sklep internetowy oferujący pełen asortyment komponentów elektrycznych do przyczep pozwala skompletować całą instalację w jednym miejscu, bez konieczności odwiedzania wyspecjalizowanych punktów stacjonarnych, które często mają ograniczony wybór. Możliwość zamówienia wiązki przewodów o długości 7 metrów (standard dla naczep) wraz z dedykowanym gniazdem i spiralą o odpowiednim współczynniku rozciągnięcia oszczędza czas i gwarantuje, że wszystkie elementy pasują do siebie bez modyfikacji. Dla właścicieli przyczep starszego typu, gdzie fabryczna instalacja wymaga wymiany, dostępne są zestawy uniwersalne z zapasem przewodów umożliwiającym dopasowanie do nietypowych rozwiązań konstrukcyjnych ram.

Kompletna instalacja elektryczna do przyczepki samochodowej, najczęściej zadawane pytania
