Jak podłączyć włącznik światła w starej instalacji bez ryzyka

Stara instalacja elektryczna potrafi zaskoczyć nawet wprawnego majsterkowicza przewody bez oznaczeń kolorystycznych, aluminium zamiast miedzi, brak osobnego przewodu ochronnego. Wymiana samego łącznika światła w takich warunkach wymaga czegoś więcej niż odwagi: potrzebujesz wiedzy o kodach barw obowiązujących przed 2000 rokiem, umiejętności rozróżnienia fazy od przewodu sterującego oraz świadomości, kiedy naprawdę lepiej odłożyć śrubokręt i zadzwonić po fachowca z uprawnieniami SEP. Poniższy przewodnik powstał z myślą o właścicielach mieszkań w blokach z lat sześćdziesiątych, domach z wielkiej płyty i kamienicach, w których puszki podtynkowe kryją jeszcze przewody typu YDYp 2×1,5 mm² z czasów PRL-u.

• Kolory przewodów w starej instalacji i ich znaczenie
• Bezpieczny montaż włącznika bez przewodu neutralnego
• Podłączenie włącznika schodowego i podwójnego schemat
• Kiedy wezwać elektryka zamiast robić to samemu

Kolory przewodów w starej instalacji i ich znaczenie

Przed 1995 rokiem obowiązywały w Polsce oznaczenia odmienne od dzisiejszych, przez co w puszce pod włącznikiem możesz natrafić na ciekawą mieszankę barw. Przewód fazowy najczęściej występował w kolorze czarnym lub czerwonym, choć zdarzały się też odcienie brązu i szarości, które współcześnie pełnią tę samą funkcję. Niebieski zarezerwowano dla przewodu neutralnego, zielono-żółty dla ochronnego, ale wiele budynków z lat sześćdziesiątych i siedemdziesiątych w ogóle go nie posiada, bo norma PN-HD 60364 nakazująca stosowanie PE w obwodach oświetleniowych weszła w życie znacznie później.

Rozpoznanie przewodu fazowego bez polegania na kolorze izolacji wymaga użycia próbnika napięcia z atestem SEP. Dotknięcie grotem do odsłoniętego rdzenia przy jednoczesnym przyłożeniu palca do metalowej płytki na rękojeści powoduje zapalenie diody lub wygenerowanie sygnału dźwiękowego, jeśli w obwodzie płynie prąd o napięciu 230 V. Brak reakcji próbnika przy włączonym bezpieczniku może oznaczać przerwę w obwodzie, uszkodzony wyłącznik nadprądowy albo po prostu fakt, że dotykasz przewodu neutralnego a ten próbnik jednobiegunowy wskaże jako martwy.

Aluminiowe żyły stanowią osobną kategorię zagrożeń, ponieważ po kilkudziesięciu latach tworzą na powierzchni warstwę tlenku glinu o temperaturze topnienia przekraczającej 2000 °C. Zaciskane w zaciskach śrubowych złącz łączników mogą się przegrzewać, iskrzyć, a w skrajnych przypadkach powodować pożar instalacji. Rozpoznasz je po srebrzystym przekroju zamiast miedzianego, sztywności przy zginaniu oraz charakterystycznym, matowym nalocie na odsłoniętych końcach. Normy współczesne dopuszczają jedynie przewody miedziane, dlatego każde aluminium w puszce pod włącznikiem to sygnał do konsultacji z elektrykiem, nie do samodzielnej pracy.

Brak przewodu ochronnego w puszce nie oznacza automatycznie, że lampa z metalową oprawą nie może być bezpiecznie użytkowana, lecz wymaga sprawdzenia, czy oprawa posiada podwójną izolację oznaczoną symbolem kwadratu w kwadracie. Instalacja dwuprzewodowa bez PE, tak zwana TN-C, występuje w znacznej części starszego budownictwa mieszkaniowego i nie stanowi samo w sobie złamania prawa, o ile nie była modernizowana po 2002 roku bez dostosowania do aktualnych wymogów. Dokumentem referencyjnym pozostaje norma PN-HD 60364, która w rozdziale 411 precyzuje zasady ochrony przeciwporażeniowej w tego typu układach.

Bezpieczny montaż włącznika bez przewodu neutralnego

Włącznik światła w obwodzie jednofazowym przerywa przewód fazowy, nigdy neutralny to fundamentalna zasada wynikająca z fizyki zabezpieczeń przeciwporażeniowych. Gdy łącznik rozwiera fazę, oprawa oświetleniowa zostaje odłączona od potencjału sieci, dzięki czemu wymiana żarówki przy wyłączniku w pozycji „wyłączony" nie grozi porażeniem. Przewód neutralny musi pozostać w obwodzie nieprzerwanie, ponieważ pełni funkcję powrotu prądu do rozdzielni, a jego przerwanie w obrębie łącznika spowodowałoby brak zapłonu żarówki, choć sama oprawa nadal byłaby pod napięciem sytuacja pozornie bezpieczna, a w praktyce śmiertelnie niebezpieczna.

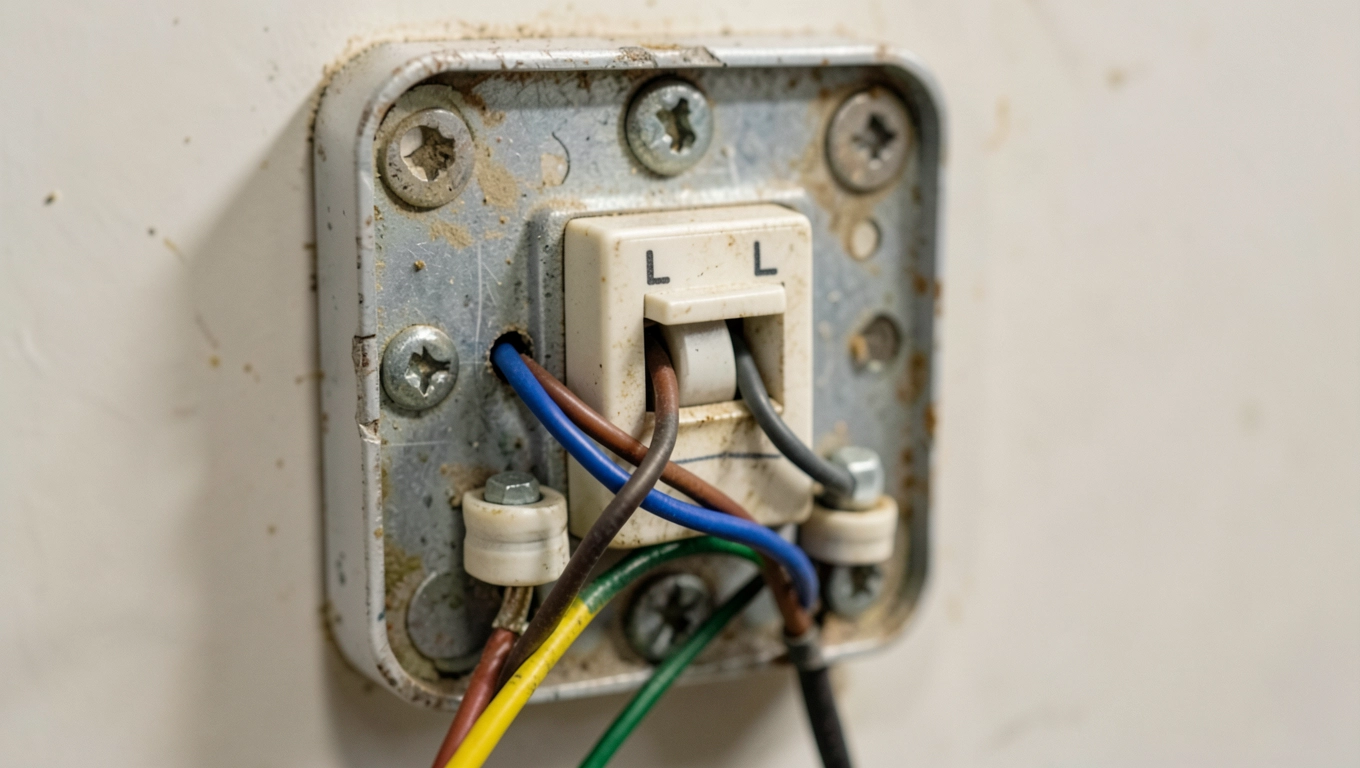

Schemat podłączenia włącznika światła w wariancie pojedynczym sprowadza się do dwóch przewodów w puszce: fazowego zasilającego i fazowego odchodzącego do lampy. Łącznik jednobiegunowy posiada dwa zaciski oznaczone literą L lub symbolem strzałki, przy czym kierunek podłączenia nie ma znaczenia elektrycznego, lecz ułatwia późniejszą diagnostykę. W starszych instalacjach puszka podtynkowa o średnicy 60 mm kryje zwykle trzy przewody: zasilający fazowy, powrotny do lampy oraz neutralny przechodzący przez puszkę do oprawy bez rozłączania.

Montaż włącznika podwójnego, zwanego świecznikowym, wymaga już trzech zacisków: jednego wspólnego L dla fazy zasilającej oraz dwóch wyjściowych L1 i L2 dla niezależnych obwodów oświetleniowych. Mechanizm działa na zasadzie dwóch oddzielnych styków zwieranych jednym klawiszem, przy czym w zależności od konstrukcji klawisz może być pojedynczy z dwoma pozycjami lub podwójny z dwoma niezależnymi przyciskami. Zasada podłączenia pozostaje identyczna: faza zasilająca zawsze wchodzi na zacisk wspólny, niezależnie od tego, który producent nazywa go L, COM czy strzałką wskazującą do wewnątrz mechanizmu.

Podłączenie włącznika schodowego w starej instalacji bywa kłopotliwe ze względu na konieczność prowadzenia dodatkowego przewodu sterującego między dwoma punktami. Schemat wymaga użycia łącznika z trzema zaciskami: jednym wspólnym L oraz dwoma wyjściowymi oznaczonymi strzałkami lub numerami 1 i 2, między którymi styk przełącza się naprzemiennie. W praktyce oznacza to konieczność ułożenia trójżyłowego przewodu YDYp 3×1,5 mm² między schodami piętra a parteru, co w już istniejącej ścianie wymaga kucia bruzdy lub poprowadzenia kabla w listwie przypodłogowej.

Kiedy w instalacji brakuje przewodu neutralnego w puszce, a chcesz zamontować nowoczesny włącznik dotykowy lub smart wymagający zasilania 5 V dla elektroniki, musisz zastosować specjalny moduł kondensatorowy lub mostek obejściowy. Rozwiązania te pozwalają pobrać minimalny prąd do zasilania układu sterującego nawet przy wyłączonym oświetleniu, jednak wymagają precyzyjnego doboru pojemności zbyt mała uniemożliwi pracę modułu, zbyt duża spowoduje migotanie żarówek LED przy wyłączonym łączniku. Normy europejskie ograniczają ten prąd do 0,5 mA, co w praktyce wyklucza zasilanie wielu tanich modułów smart bez dodatkowego zasilacza w rozdzielni.

Podłączenie włącznika schodowego i podwójnego schemat

Schemat podłączenia włącznika schodowego opiera się na zasadzie przełączania fazy między dwoma przewodami sterującymi, dzięki czemu napięcie dociera do lampy niezależnie od pozycji obu łączników w parze. Para łączników schodowych współpracuje w taki sposób, że każdy z nich może samodzielnie włączyć lub wyłączyć światło gdy jeden ustawiony jest w pozycji łączącej L z wyjściem 1, drugi kieruje napięcie wyjściem 1 dalej do oprawy. Zmiana pozycji któregokolwiek z nich odwraca logikę obwodu i światło gaśnie, choć w obu przypadkach przez układ płynie prąd o napięciu 230 V.

Realizacja schematu wymaga trzech żył między łącznikami: wspólnej fazy zasilającej oraz dwóch sterujących, oznaczanych najczęściej jako L, L1, L2. Stara instalacja z lat siedemdziesiątych często posiada już taki przewód, jeśli schody projektowano od początku z oświetleniem dwustrefowym, jednak w blokach z wielkiej płyty dominują układy pojedyncze, a modernizacja wiąże się z koniecznością kucia ścian. Alternatywą pozostaje zastosowanie łączników schodowych bezprzewodowych, sterowanych radiowo, które montuje się jako nakładkę na istniejący włącznik pojedynczy wymagają jedynie fazy w puszce, a sygnał do drugiego punktu przesyłają drogą radiową w paśmie 433 MHz lub 868 MHz.

Podłączenie włącznika podwójnego w układzie schodowym wymaga zastosowania dwóch łączników schodowych połączonych parami, co pozwala sterować dwoma niezależnymi obwodami z każdego z dwóch punktów. W praktyce oznacza to sześć żył między obydwoma łącznikami: dwie wspólne fazy zasilające (po jednej dla każdego obwodu) oraz cztery sterujące (po dwie na obwód). Taka konfiguracja spotykana jest w klatkach schodowych domów wielorodzinnych, gdzie parterowe oświetlenie klatki oraz piwniczne sterowane są z dwóch niezależnych miejsc.

Łącznik krzyżowy wstawia się pomiędzy dwoma schodowymi, gdy potrzebujesz sterowania z trzeciego lub czwartego miejsca na przykład na półpiętrze, w sypialni i przy drzwiach wejściowych do długiego korytarza. Schemat podłączenia przewiduje cztery zaciski: dwa wejściowe od poprzedniego łącznika schodowego oraz dwa wyjściowe do następnego w łańcuchu. Każdy łącznik krzyżowy zawiera wewnętrznie dwie pary styków przełączanych jednocześnie, co powoduje zamianę miejscami przewodów sterujących i w konsekwencji zmianę stanu logicznego całego obwodu.

Kiedy wezwać elektryka zamiast robić to samemu

Ślady przypalenia na wewnętrznej stronie puszki podtynkowej, ciemny nalot wokół zacisków starego łącznika lub charakterystyczny zapach spalenizny pojawiający się przy włączaniu światła to bezwzględne przeciwwskazania do samodzielnej pracy. Temperatura w takim punkcie mogła osiągać wartości przekraczające 200 °C, a to oznacza degradację izolacji nie tylko uszkodzonego odcinka, lecz także kilkudziesięciu centymetrów przewodu w obie strony od puszki. Wymiana samego łącznika nie rozwiąże problemu konieczne będzie kucie ściany i ułożenie nowego przewodu od rozdzielni lub najbliższej puszki rozgałęźnej.

Brak dokumentacji technicznej instalacji w postaci schematu rozdzielni głównej oraz obwodów zwiększa ryzyko pomyłki przy identyfikacji fazy, szczególnie gdy bezpieczniki nie są opisane lub opisy nie odpowiadają rzeczywistości. Elektryk z uprawnieniami SEP dysponuje miernikiem wielofunkcyjnym pozwalającym zlokalizować przewód fazowy w sposób pewny, niezależnie od koloru izolacji, oraz sprawdzić ciągłość obwodu, rezystancję izolacji i obecność napięcia na każdym rdzeniu. Koszt takiej usługi w większości miast mieści się w przedziale 80-150 zł za wymianę pojedynczego łącznika, co stanowi ułamek ceny ewentualnej naprawy szkód pożarowych lub porażeniowych.

Aluminiowe przewody w instalacjach sprzed 1990 roku wymagają specjalistycznego podejścia, które wykracza poza kompetencje przeciętnego majsterkowicza. Zaciski śrubowe współczesnych łączników zaprojektowano pod żyły miedziane o średnicy 1,5 mm² lub 2,5 mm², a aluminium ulega pełzaniu pod wpływem nacisku, co po kilku miesiącach skutkuje poluzowaniem połączenia i grzaniem się styku. Jedynym bezpiecznym rozwiązaniem jest zastosowanie złączek aluminiowo-miedzianych z pastą stykową lub wymiana odcinka przewodu, a obie czynności wymagają wiedzy o właściwościach materiałów oraz uprawnień do wykonywania instalacji w obiektach mieszkalnych zgodnie z Prawem Budowlanym.

Brak przewodu ochronnego w puszce, a jednoczesne posiadanie oprawy oświetleniowej z metalową obudową i zaciskiem PE to kolejny sygnał ostrzegawczy. Próba podłączenia takiej oprawy bez uziemienia narusza obowiązujące normy i może skutkować porażeniem przy jednoczesnym uszkodzeniu izolacji wewnętrznej oraz brakiem działania zabezpieczeń różnicowoprądowych. Koszt montażu dodatkowego przewodu ochronnego od rozdzielni do wybranej puszki to wydatek rzędu 300-600 zł, ale stanowi jedyną legalną i bezpieczną drogę modernizacji instalacji dwuprzewodowej w układ zgodny z PN-HD 60364.

Podsumowując najważniejsze kryteria decyzyjne: ślady cieplne, aluminium bez PE, brak dokumentacji, zapach spalenizny lub jakiekolwiek wątpliwości co do stanu przewodów to sytuacje, w których warto zapłacić fachowcowi. Wymiana samego łącznika światła w dobrze zachowanej instalacji z czytelnym oznaczeniem barw nie wymaga ani uprawnień, ani lat doświadczenia, wymaga jedynie odłączenia napięcia, identyfikacji przewodów próbnikiem oraz podstawowej zręczności manualnej przy zaciskaniu złączek śrubowych.

Kluczem do bezpiecznego montażu pozostaje sekwencja działań: wyłączenie bezpiecznika w rozdzielni, sprawdzenie braku napięcia próbnikiem na każdym przewodzie w puszce, sfotografowanie istniejącego układu, demontaż starego łącznika, podłączenie nowego zgodnie ze schematem producenta, osadzenie mechanizmu w puszce z użyciem poziomicy, montaż ramki i klawisza, włączenie napięcia oraz test próbnikiem lub prostą żarówką kontrolną. Każdy z tych kroków trwa od kilkunastu sekund do kilku minut, a całość wymiany pojedynczego włącznika światła w starej instalacji zamyka się zwykle w 20-40 minutach, nie licząc czasu na dojście do rozdzielni i z powrotem.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia, Polski Komitet Normalizacyjny), Prawo Budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., isap.sejm.gov.pl), Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie Ministra Infrastruktury, Dz.U. 2002 nr 75 poz. 690), katalogi złączników i osprzętu instalacyjnego publikowane przez producentów osprzętu elektroinstalacyjnego.
