Wielu inwestorów stoi przed koniecznością zrozumienia, czym właściwie jest instalacja elektryczna w kontekście przepisów budowlanych i norm technicznych. Często pojęcie to ogranicza się do widocznych przewodów, podczas gdy rzeczywista definicja obejmuje znacznie szerszy zestaw elementów i zasad działania. Precyzyjne zrozumienie tego zagadnienia pozwala uniknąć kosztownych błędów na etapie projektowania i wykonawstwa, a także zapewnia zgodność z obowiązującymi regulacjami prawnymi. Warto zgłębić ten temat, ponieważ od jakości instalacji elektrycznej zależy bezpieczeństwo użytkowników oraz trwałość całego budynku.

• Zakres i granice instalacji elektrycznej
• Kluczowe elementy i parametry techniczne
• Normy i wymagania dla instalacji niskiego napięcia
• Instalacje elektryczne definicją Pytania i odpowiedzi

Zakres i granice instalacji elektrycznej

Instalacja elektryczna definiowana jest jako część sieci niskiego napięcia, składająca się z zestawu przewodów oraz urządzeń elektroinstalacyjnych znajdujących się w budynku. Pojęcie to wykracza daleko poza potoczne rozumienie jako zwykłego okablowania widocznego w pomieszczeniach. Według aktualnych norm technicznych za początek instalacji przyjmuje się zaciski wyjściowe wewnętrznej linii zasilającej w punkcie przyłączenia, natomiast za jej koniec uznaje się gniazda wtyczkowe, punkty oświetleniowe oraz stale zamontowane odbiorniki. Granice te wyznaczają fizyczny i prawny zakres odpowiedzialności wykonawcy oraz właściciela obiektu budowlanego.

W praktyce budowlanej instalacja elektryczna obejmuje wszystkie elementy służące do dostarczania energii elektrycznej lub sygnałów elektrycznych do odbiorników. Zaliczają się do nich przewody o różnym przekroju, kable rozdzielcze, aparatura łączeniowa, wyłączniki automatyczne oraz urządzenia zabezpieczające przed przetężeniem i zwarciem. Każdy z tych komponentów musi być ze sobą skoordynowany pod względem parametrów technicznych, aby cały system działał niezawodnie i bezpiecznie. Współczesne instalacje projektuje się z uwzględnieniem obciążalności prądowej długotrwałej oraz zdolności do odprowadzania ciepła generowanego podczas przepływu prądu elektrycznego.

Punkt przyłączenia stanowi kluczowe miejsce, w którym instalacja wewnętrzna łączy się z zewnętrzną siecią zasilającą. W budynkach mieszkalnych znajduje się on zazwyczaj na granicy działki lub w piwnicy, gdzie zlokalizowana jest skrzynka przyłączeniowa dostawcy energii. Od tego miejsca rozpoczyna się wewnętrzna linia zasilająca, która prowadzi prąd do rozdzielnicy głównej budynku. Warto podkreślić, że granica własności i odpowiedzialności za konserwację przebiega dokładnie w tym miejscu, co ma istotne znaczenie przy awariach i sporach z dostawcą energii elektrycznej.

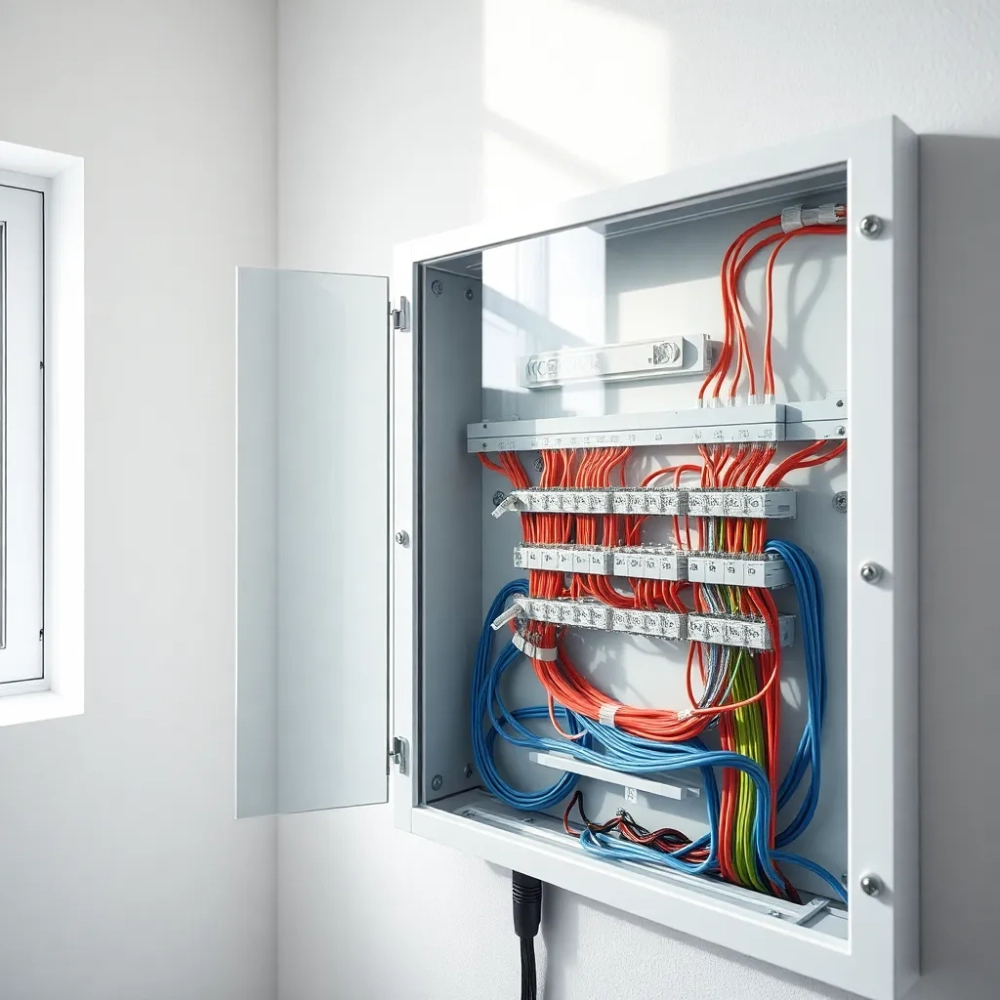

Typowa instalacja w budynku mieszkalnym składa się z obwodów zasilających, rozdzielnicy z zabezpieczeniami, przewodów ułożonych w ścianach oraz stałych punktów odbioru energii. Obwody dzielą się na oświetleniowe i gniazd wtyczkowych, przy czym każdy z nich posiada osobne zabezpieczenie nadprądowe dobrane do przekroju przewodów i planowanego obciążenia. Stosowanie wyłączników różnicowoprądowych stanowi obligatoryjny wymóg normowy, który chroni użytkowników przed porażeniem prądem w przypadku uszkodzenia izolacji urządzeń elektrycznych.

Kluczowe elementy i parametry techniczne

Współczesna instalacja elektryczna to skoordynowany zestaw urządzeń elektrycznych o wzajemnie dopasowanych parametrach technicznych. Podstawowe elementy składowe obejmują przewody i kable elektroenergetyczne, rozdzielnice z aparaturą łączeniową, wyłączniki nadprądowe i różnicowoprądowe, uziomy oraz połączenia wyrównawcze. Każdy z tych komponentów pełni określoną funkcję w całym systemie elektroenergetycznym budynku, a ich właściwy dobór determinuje bezpieczeństwo i funkcjonalność instalacji.

Parametry znamionowe instalacji niskiego napięcia określa norma PN-EN 60669 dla łączników instalacyjnych oraz PN-HD 60364 dla projektowania instalacji elektrycznych w budynkach. Znamionowe napięcie przemienne nie przekracza 1000 V, natomiast dla instalacji stosowanych w budynkach mieszkalnych przyjmuje się wartość 230 V dla obwodów jednofazowych i 400 V dla obwodów trójfazowych. Natężenie prądu znamionowego zależy od przekroju przewodów, który dobiera się na podstawie obciążalności długotrwałej oraz spadku napięcia na linii.

Dobór przekroju przewodów wymaga uwzględnienia kilku równoczesnych kryteriów technicznych. Przewód musi wytrzymać prąd obciążenia bez nadmiernego nagrzewania się, co określa obciążalność prądowa długotrwała zależna od sposobu prowadzenia i warunków termicznych. Równocześnie spadek napięcia na przewodzie nie może przekraczać 3% wartości znamionowej dla obwodów oświetleniowych i 5% dla obwodów gniazd wtyczkowych. W praktyce stosuje się tablice obciążalności prądowej przewodów, które uwzględniają materiał żyły, izolację oraz warunki otoczenia.

Zabezpieczenia nadprądowe chronią przewody przed skutkami przeciążenia i zwarcia, dobierając je tak, aby wyłączały obwód przed osiągnięciem temperatury dopuszczalnej dla izolacji. Wyłączniki automatyczne typu B, C lub D różnią się prądem załączenia i dobierane są w zależności od charakteru obciążenia. Odbiorniki o charakterze rezystancyjnym wymagają wyłączników typu B, urządzenia o prądzie załączenia do 10-krotności prądu znamionowego wymagają typu C, natomiast silniki elektryczne o dużym prądzie rozruchowym wymagają typu D.

Uziemienie i połączenia wyrównawcze stanowią fundament bezpieczeństwa elektrycznego każdej instalacji. Uziom ochronny odprowadza do ziemi prądy zwarciowe i upływowe, natomiast połączenia wyrównawcze wyrównują potencjały wszystkich przewodzących części metalowych w budynku. Norma PN-HD 60364 wymaga wykonania uziomu fundamentowego jako podstawowego elementu ochrony przeciwporażeniowej w nowo wznoszonych obiektach. Rezystancja uziomu nie powinna przekraczać 10 omów dla instalacji domowych, co zapewnia skuteczne wyłączenie zasilania w czasie krótszym niż 0,2 sekundy w przypadku zwarcia.

Porównanie parametrów wyłączników nadprądowych

Normy i wymagania dla instalacji niskiego napięcia

Projektowanie i wykonawstwo instalacji elektrycznych w Polsce reguluje szereg norm zharmonizowanych z przepisami europejskimi. Podstawową normą jest seria PN-HD 60364, która obejmuje wszystkie aspekty od doboru przewodów, przez dobór zabezpieczeń, aż po wymagania dotyczące bezpieczeństwa użytkowania. Normy te zostały wdrożone jako dokumenty krajowe i stanowią obligatoryjny standard dla wszystkich instalacji wykonywanych w budynkach mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, określone w rozporządzeniu Ministra Infrastruktury, nakładają na właścicieli obowiązek zapewnienia zgodności instalacji elektrycznej z aktualnymi normami. Dotyczy to zarówno budynków nowo wznoszonych, jak i obiektów poddawanych modernizacji lub rozbudowie. Kontrola stanu technicznego instalacji powinna być przeprowadzana okresowo przez uprawnionych elektryków z ważnymi świadectwami kwalifikacyjnymi, co stanowi wymóg bezpieczeństwa pożarowego i ochrony życia mieszkańców.

Dokumentacja powykonawcza instalacji elektrycznej musi zawierać schematy ideowe, wykazy przewodów z ich przekrojami i długościami oraz protokoły z pomiarów odbiorczych. Pomiary obejmują rezystancję izolacji, ciągłość przewodów ochronnych, skuteczność zabezpieczeń różnicowoprądowych oraz rezystancję uziemienia. Protokół z pomiarów stanowi podstawę do wydania przez instalatora deklaracji zgodności instalacji z normami, bez której budynek nie może zostać dopuszczony do użytkowania przez organ nadzoru budowlanego.

Przepisy przeciwpożarowe nakładają dodatkowe wymagania dotyczące ochrony instalacji elektrycznych przed skutkami pożaru. Przewody prowadzone przez przestrzenie stropowe lub ściany ogniowe muszą być zabezpieczone przeciwpożarowo za pomocą uszczelnień systemowych. Dobór aparatur łączeniowych o odpowiedniej krotności prądu zwarciowego zapewnia zdolność do bezpiecznego wyłączenia zwarcia bez emisji łuku elektrycznego. Regularne przeglądy stanu technicznego rozdzielnic i opraw oświetleniowych pozwalają wykryć nadmierne nagrzewanie się złączy przed wystąpieniem pożaru.

Nowoczesne budownictwo wymaga uwzględnienia w projektach instalacji elektrycznych rozwiązań zwiększających efektywność energetyczną budynku. Obejmuje to instalację systemów inteligentnego zarządzania oświetleniem, czujników obecności oraz automatyki HVAC, które optymalizują zużycie energii elektrycznej. Wymogi dyrektywy budynków zeroenergetycznych stawiają przed projektantami instalacji wyzwanie integracji fotowoltaiki, magazynów energii i systemów zarządzania popytem. Efektywność energetyczna instalacji zależy nie tylko od sprawności poszczególnych urządzeń, lecz także od prawidłowego skonfigurowania całego systemu elektroenergetycznego budynku, co wymaga wiedzy z zakresu automatyki budynkowej i teletechniki.
