Instalacja elektryczna w garażu poznaj przepisy, zanim zaczniesz
Planowanie instalacji elektrycznej w garażu to nie lada wyzwanie, gdy na jaw wychodzi masa przepisów, norm i wymogów technicznych, które trzeba spełnić. Zanim wbijesz pierwszy przewód do ściany, musisz znać regulacje prawne, które obowiązują zarówno w przypadku konstrukcji murowanych, jak i blaszanych. Inaczej czeka cię wizyta inspektora i kosztowne poprawki.
- Minimalne wymagania prawne dla instalacji elektrycznej w garażu murowanym i blaszanym
- Zakres obowiązkowej dokumentacji i odbioru instalacji garażowej
- Instalacja elektryczna w garażu najczęściej zadawane pytania
Minimalne wymagania prawne dla instalacji elektrycznej w garażu murowanym i blaszanym
Polskie prawo budowlane traktuje garaż jako obiekt wymagający odrębnego podejścia do instalacji elektrycznej, niezależnie od tego, czy jest wolnostojący, czy wbudowany w bryłę domu. Podstawowym aktem prawnym regulującym te kwestie jest Prawo budowlane z 1994 roku wraz z późniejszymi nowelizacjami, a także rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Normy PN-HD 60364 oraz PN-EN 50110-1 definiują szczegółowe wymagania dotyczące bezpieczeństwa elektrycznego w obiektach gospodarczych.
W garażu murowanym instalacja elektryczna wymaga zastosowania przewodów w izolacji chroniącej przed wilgocią, ponieważ pomieszczenie to charakteryzuje się podwyższoną wilgotnością szczególnie w sezonie zimowym, gdy różnice temperatur powodują kondensację pary wodnej na ścianach. Przewody muszą być prowadzone w rurach osłonowych lub peszlach, które chronią przed uszkodzeniami mechanicznymi i utratą właściwości izolacyjnych. Minimalny przekrój przewodów obwodów oświetleniowych wynosi 1,5 mm², natomiast obwody gniazd wtykowych wymagają minimum 2,5 mm² przy obciążeniu do 16 amperów.
Garaż blaszany, nazywany potocznie wiatą lub kontenerem, podlega innym regulacjom, ponieważ konstrukcja metalowa stanowi naturalny przewodnik prądu i wymaga szczególnego zabezpieczenia przed porażeniem. Przepisy nakładają obowiązek wykonania wyraźnego oddzielenia obwodów oświetleniowych od gniazdowych, a każdy obwód musi być zabezpieczony odrębnym wyłącznikiem nadprądowym o charakterystyce C, która zapewnia prawidłowe zadziałanie przy rozruchowych prądach udarowych silników elektrycznych.
Oświetlenie w garażu musi spełniać minimalne wymagania określone w normie PN-EN 12464-1, która dla stref roboczych nakazuje natężenie oświetlenia na poziomie co najmniej 200 luksów na stanowiskach pracy, natomiast strefy komunikacyjne wymagają co najmniej 100 luksów. Punkt świetlny nad pojazdem powinien być umieszczony centralnie i zapewniać równomierne oświetlenie całej powierzchni użytkowej bez tworzenia ostrych cieni w miejscach, gdzie wykonuje się prace konserwacyjne.

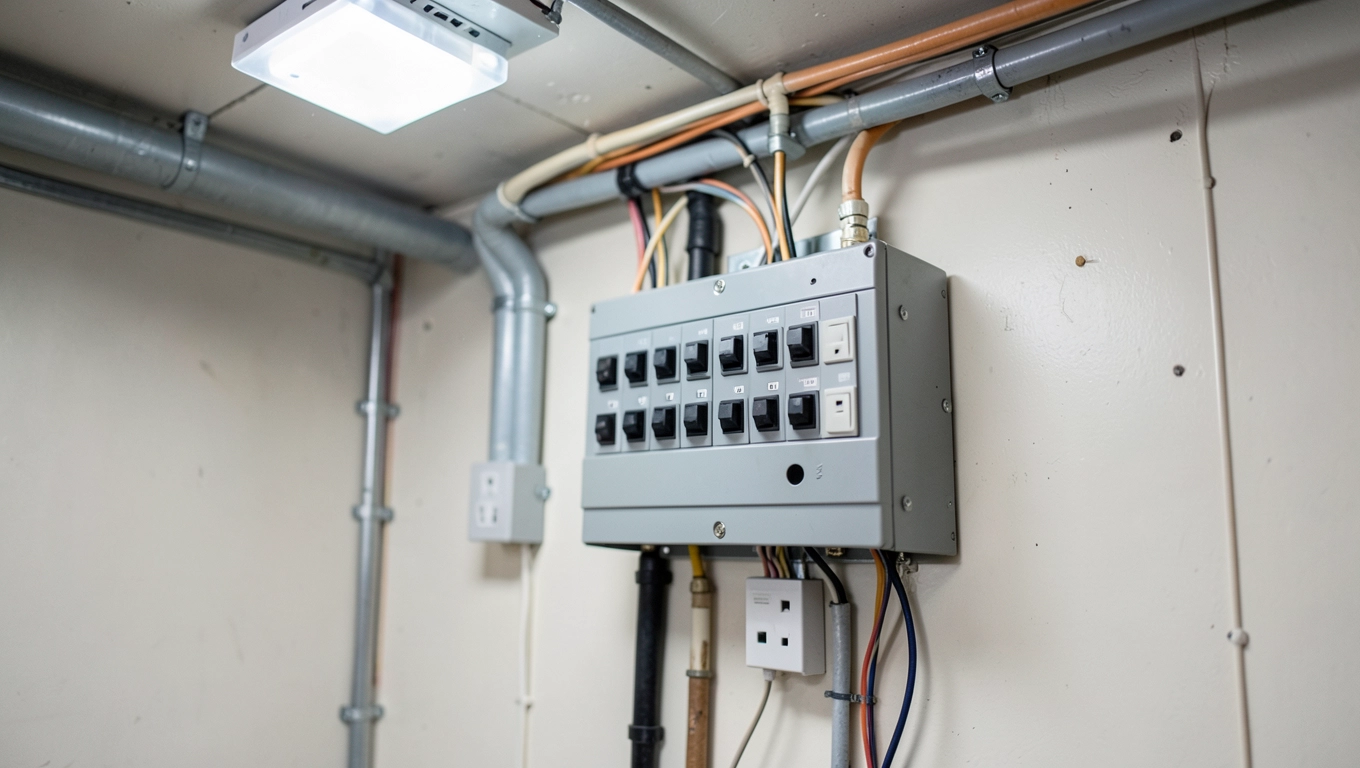

Obecność rozdzielnicy w garażu wymaga spełnienia warunków dotyczących jej usytuowania i klasy szczelności obudowy, która w tym pomieszczeniu powinna wynosić minimum IP44. Ochrona przeciwporażeniowa realizowana jest poprzez wykonanie systemu uziemienia połączonego ze zworką wyrównawczą, która eliminuje różnice potencjałów między metalowymi elementami konstrukcji garażu a przewodami ochronnymi instalacji.
Zakres obowiązkowej dokumentacji i odbioru instalacji garażowej
Każda instalacja elektryczna w garażu, niezależnie od jego powierzchni i przeznaczenia, wymaga sporządzenia dokumentacji technicznej, która stanowi dowód zgodności wykonanych prac z obowiązującymi normami. Schemat ideowy instalacji przedstawia rozmieszczenie przewodów, punktów oświetleniowych, gniazd wtykowych i zabezpieczeń w formie graficznej z oznaczeniem przekrojów przewodów oraz typów wyłączników. Dokumentacja techniczna musi zawierać również obliczenia dotyczące zapotrzebowania na moc, spadków napięcia w przewodach oraz doboru przekroju żył przewodowych zgodnie z normą PN-HD 60364.
Zgłoszenie budowy garażu do starostwa powiatowego lub urzędu miasta jest obowiązkowe, gdy powierzchnia użytkowa przekracza 35 metrów kwadratowych i garaż stanowi oddzielny obiekt budowlany. W przypadku wbudowanych garaży o mniejszej powierzchni zgłoszenie może być częścią większego projektu budowlanego domu. Po zakończeniu prac instalacyjnych konieczne jest przeprowadzenie odbioru technicznego przez uprawnionego elektryka posiadającego certyfikat kwalifikacji SEP grupy G1, który potwierdza zgodność instalacji z projektem i normami bezpieczeństwa.
Protokół odbioru instalacji elektrycznej sporządzany jest na podstawie wyników pomiarów rezystancji izolacji przewodów, ciągłości przewodów ochronnych i skuteczności ochrony przeciwporażeniowej. Każdy pomiar musi być udokumentowany zgodnie z wymaganiami normy PN-HD 60364-6, która precyzyjnie określa metodykę badań, wartości graniczne oraz sposób interpretacji wyników. Protokół stanowi podstawę do ubezpieczenia obiektu i dokumentację dla przyszłych ewentualnych roszczeń gwarancyjnych.
Współpraca z dostawcą energii elektrycznej jest niezbędna, gdy planowana instalacja wymaga przyłączenia o mocy przekraczającej standardowe 5 kilowatów dostępne w przyłączach domowych. Wniosek o warunki przyłączenia składa się do lokalnego operatora systemu dystrybucyjnego, a procedura ta trwa zazwyczaj od 30 do 60 dni roboczych. Dla garaży wyposażonych w urządzenia spawalnicze, kompresory pneumatyczne lub podnośniki samochodowe konieczne jest zaprojektowanie obwodów trójfazowych o napięciu znamionowym 400V, które wymagają odrębnego wyłącznika mocy i zabezpieczenia różnicowoprądowego o czułości 300 mA dla ochrony przed pożarem.
Okresowe przeglądy instalacji elektrycznej w garażu powinny być przeprowadzane co najmniej raz na 5 lat przez osobę z uprawnieniami kwalifikacyjnymi, zgodnie z wymogami Rozporządzenia Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy. Podczas przeglądu kontroluje się stan techniczny przewodów, zabezpieczeń, sprawdza się skuteczność ochrony przeciwporażeniowej oraz szczelność rozdzielnicy, a wyniki wpisuje się do protokołu stanowiącego element dokumentacji eksploatacyjnej obiektu.
Instalacja elektryczna w garażu najczęściej zadawane pytania
Jakie przepisy regulują instalację elektryczną w garażu?
Instalacja elektryczna w garażu podlega przepisom zawartym w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a także normom branżowym, takim jak norma PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia. Dodatkowo należy stosować przepisy Prawa budowlanego, które nakładają obowiązek zgłoszenia prac elektrycznych lub uzyskania pozwolenia na budowę w zależności od zakresu prowadzonych robót. W garażach wymagane jest stosowanie wyłączników różicowoprądowych o prądzie różnicowym nieprzekraczającym 30 mA dla obwodów oświetleniowych i gniazdowych.
Czy do instalacji elektrycznej w garażu potrzebne jest pozwolenie?
Zgodnie z przepisami Prawa budowlanego, wykonanie instalacji elektrycznej w istniejącym garażu wymaga zazwyczaj zgłoszenia robót budowlanych w Starostwie Powiatowym. Pozwolenie na budowę jest wymagane jedynie w przypadku budowy nowego garażu z wydzielonymi pomieszczeniami, gdzie instalacja elektryczna stanowi część projektu budowlanego. W przypadku modernizacji lub rozbudowy istniejącej instalacji wystarczające jest zgłoszenie, chyba że zakres prac wymaga zmiany mocy przyłączeniowej, co wymaga uzgodnienia z dostawcą energii elektrycznej.
Jakie są wymagania dotyczące oświetlenia w garażu?
Przepisy nakładają obowiązek zapewnienia minimalnego natężenia oświetlenia na poziomie 100 luksów w strefie postojowej garażu oraz 200 luksów w strefie roboczej, jeśli garaż pełni funkcję warsztatu. Instalacja oświetlenia powinna być wykonana jako obwód niezależny od gniazd wtykowych, z wyłącznikiem montowanym przy wejściu do garażu. W garażach wielostanowiskowych wymagane jest oświetlenie ogólne oraz dodatkowe oświetlenie strefowe przy każdym stanowisku postojowym, przy czym źródła światła muszą być odporne na uszkodzenia mechaniczne i wilgoć.
Jakie są różnice w przepisach między garażem murowanym a metalowym?
Garaże murowane, jako trwale związane z gruntem, podlegają pełnym przepisom budowlanym i wymagają projektu instalacji elektrycznej przez uprawnionego elektryka w przypadku prac wymagających pozwolenia. Garaże metalowe prefabrykowane, nawet wolnostojące, również muszą spełniać wymagania dotyczące instalacji elektrycznych, jednak zakres formalności może być mniejszy przy niewielkim zakresie prac. W obu typach garaży wymagane jest stosowanie urządzeń o odpowiednim stopniu ochrony IP, przy czym w garażach metalowych szczególną uwagę należy zwrócić na wykonanie uziemienia konstrukcji stalowej oraz prawidłowe połączenia wyrównawcze.
Jak zaplanować instalację elektryczną w garażu?
Planowanie instalacji elektrycznej w garażu należy zacząć od analizy funkcji, jakie ma pełnić pomieszczenie, ponieważ wpływa to bezpośrednio na liczbę i rodzaj obwodów elektrycznych. Dla garażu pełniącego wyłącznie funkcję parkingową wystarczający będzie jeden obwód oświetleniowy i gniazdowy, natomiast gdy planujemy warsztat, należy przewidzieć osobne obwody dla urządzeń o dużej mocy, takich jak spawarka czy kompresor. Warto zaplanować rozmieszczenie punktów świetlnych, gniazd wtykowych i wyłączników jeszcze przed wykończeniem ścian, uwzględniając rozdzielnicę oraz ewentualne obwody trójfazowe dla maszyn przemysłowych.
Czy można samodzielnie wykonać instalację elektryczną w garażu?
Samodzielne wykonanie instalacji elektrycznej w garażu jest dopuszczalne, jednak wymaga odpowiedniej wiedzy technicznej i doświadczenia w zakresie prac elektrycznych. Osoba wykonująca instalację musi zapewnić zgodność z obowiązującymi normami i przepisami, a po zakończeniu prac konieczne jest przeprowadzenie odbioru instalacji przez uprawnionego elektryka z ważnymi uprawnieniami budowlanymi SEP. W praktyce zaleca się współpracę z elektrykiem posiadającym odpowiednie kwalifikacje już na etapie projektowania, co pozwala uniknąć błędów i kosztownych przeróbek.
