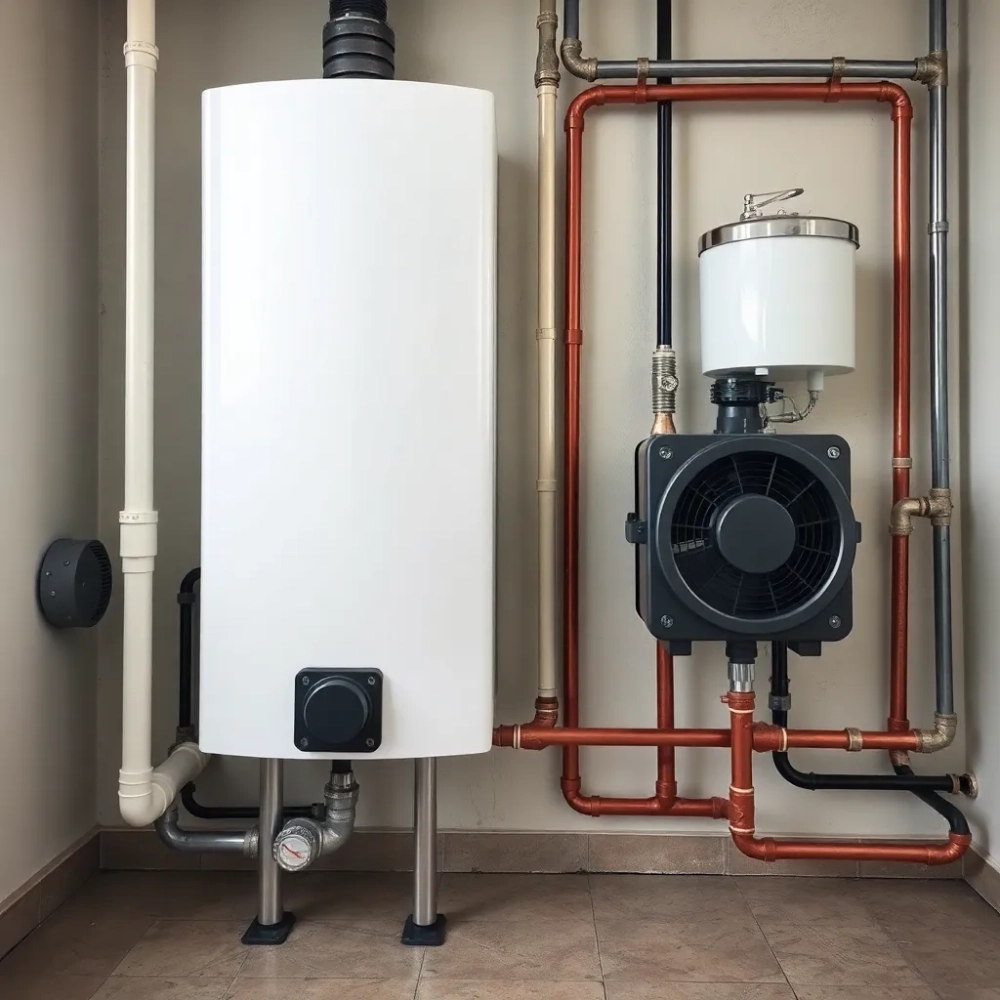

Instalacja co grawitacyjna z pompą jak to połączyć bez błędów?

W siedmiu na dziesięć starszych domów centralne ogrzewanie działało kiedyś bez pompy, bo woda krążyła sama, pchana różnicą gęstości między gorącą a zimną strugą. Dzisiaj właściciele takich budynków stają pod kotłownią z konkretnym dylematem: zostawić grawitację i płacić za nierówną temperaturę w pokojach, czy wstawić pompę obiegową, wymusić przepływ i przy okazji obniżyć temperaturę zasilania o 10-15°C. Decyzja nie jest zero-jedynkowa, bo instalacja co grawitacyjna z pompą może działać lepiej niż którakolwiek z wersji w czystej formie, pod warunkiem że ktoś prawidłowo dobrał średnice, ustawił zawory i nie zapomniał o naczyniu wzbiorczym.

• Jak naprawdę działa instalacja grawitacyjna
• Co zmienia pompa obiegowa w tej układance
• Modernizacja instalacji grawitacyjnej na pompową krok po kroku
• Dobór pompy obiegowej do instalacji grawitacyjnej na co uważać
• Kiedy warto zostawić grawitację, a kiedy pompować
• Najczęstsze błędy przy montażu pompy w instalacji grawitacyjnej
• Koszty 2026 i zwrot z inwestycji
• Najczęstsze pytania właścicieli domów

Jak naprawdę działa instalacja grawitacyjna

Grawitacja w centralnym ogrzewaniu to czysta fizyka płynów. Woda grzeje się w kotle, jej gęstość spada z około 1000 do 983 kg/m³, więc lżejsza, gorąca struga sama wędruje pionem w górę. Zimna, cięższa woda spływa rurą powrotną w dół, a różnica ciśnień wynikająca z tej różnicy gęstości popycha cały obieg. Ciśnienie napędowe rośnie proporcjonalnie do wysokości słupa wody: każdy metr pionu daje około 0,1 kPa, więc dwumetrowa różnica między kotłem a najwyższym grzejnikiem wytwarza raptem 0,2 kPa.

Tak niewielka siła wymusza konkretne rozwiązania projektowe. Rury muszą mieć duże średnice (DN 25 do DN 40, a dla pionów nawet DN 50), bo opory hydrauliczne rosną z kwadratem prędkości przepływu. Trasy muszą biec ze stałym spadkiem minimum 1-2% w kierunku kotła, żeby pęcherzyki powietrza mogły swobodnie uciekać do otwartego naczynia wzbiorczego. Maksymalna odległość pozioma od kotła do najdalszego grzejnika rzadko przekracza 25 m, a suma mocy grzewczej w takiej instalacji rzadko schodzi poniżej 30 kW.

Otwarte naczynie wzbiorcze, zwykle 8-12-litrowe, montowane w najwyższym punkcie instalacji, pełni trzy funkcje naraz. Po pierwsze, kompensuje przyrost objętości wody po podgrzaniu (dla 200 l wody instalacyjnej przyrost temperatury o 50°C daje około 4 l dodatkowej objętości). Po drugie, pozwala powietrzu uciekać z instalacji przez swobodne zwierciadło wody. Po trzecie, ustala ciśnienie statyczne równe wysokości słupa wody od naczynia do kotła. Norma PN-EN 12828 wymaga, żeby takie naczynie miało co najmniej 4% pojemności instalacji i było zabezpieczone przed zamarzaniem.

Co zmienia pompa obiegowa w tej układance

Pompa obiegowa dodaje do obiegu ciśnienie rzędu 10-60 kPa, czyli 50-300 razy więcej niż daje sama grawitacja. Dzięki temu instalacja co grawitacyjna z pompą może pracować przy rurach o mniejszych średnicach (DN 15-DN 25), krótszych spadkach, a nawet z pętlami Tichelmanna bez rygorystycznego zachowania symetrii. Najważniejsza zmiana dotyczy temperatury: kocioł może zasilać instalację wodą o 55-65°C zamiast 80-85°C, bo pompa wymusza przepływ niezależnie od gęstości wody.

Dobór pompy opiera się na dwóch liczbach. Pierwsza to wysokość podnoszenia, czyli ciśnienie potrzebne do pokonania oporów instalacji wyrażone w metrach słupa wody (dla typowego domu 120 m² to 1,5-2,5 mH₂O, czyli 15-25 kPa). Druga to natężenie przepływu, obliczane ze wzoru Q = P × 0,86 / ΔT, gdzie P to moc grzewcza w kW, a ΔT to różnica temperatur między zasilaniem a powrotem (zwykle 10-20°C). Dla 12 kW przy ΔT 15°C wychodzi około 0,69 m³/h, a przy ΔT 10°C już 1,03 m³/h. Pompa z trzema biegami lub elektroniczna (z regulacją Δp) pozwala dopasować pracę do aktualnego zapotrzebowania, co obniża zużycie prądu o 40-60% w porównaniu ze starszymi modelami.

Modernizacja instalacji grawitacyjnej na pompową krok po kroku

Przebudowa starej instalacji na wersję pompową nie musi oznaczać kucia ścian. Większość rur da się wykorzystać, o ile ich średnice mieszczą się w dopuszczalnym zakresie. Kluczem jest zachowanie ciągłości obiegu i niedopuszczenie do sytuacji, w której pompa zasysa powietrze przez nieszczelne połączenia albo odpowietrzniki.

Krok 1. Inwentaryzacja istniejącej instalacji: pomiar średnic, sprawdzenie stanu rur (rdza, kamień, zwężenia), lokalizacja najwyższego punktu, ocena stanu kotła. Rury stalowe ocynkowane po 25 latach mają zwykle 30-50% przekroju zapchanego kamieniem, zwłaszcza w miejscach kolan i trójników.

Krok 2. Projekt hydrauliczny: obliczenie oporów dla planowanej pompy, wybór średnic (często wystarczy wymienić najdłuższe odcinki na nowe DN 20 zamiast DN 25), zaplanowanie bypassu grawitacyjnego. Bypass, czyli rura obejściowa z zaworem zwrotnym, pozwala instalacji działać nawet przy braku prądu, bo woda popłynie grawitacyjnie.

Krok 3. Montaż pompy na powrocie, przed kotłem, nie na zasilaniu. Takie usytuowanie zmniejsza ryzyko kawitacji, bo pompa tłoczy wodę chłodniejszą, mniej agresywną dla uszczelnień. Zawór odcinający po obu stronach pompy ułatwia jej wymianę bez spuszczania wody z całej instalacji.

Krok 4. Wymiana naczynia wzbiorczego na zamknięte (jeśli było otwarte) i montaż zaworu bezpieczeństwa 1,5-3 bar. W instalacji grawitacyjnej ciśnienie nie przekraczało 0,2 bar, więc stare elementy zabezpieczające nie spełniają wymogów po dodaniu pompy.

Krok 5. Próba szczelności na zimno przez minimum 30 minut i próba na gorąco z ustawieniem pompy na najniższy bieg. Obserwacja, czy grzejniki nagrzewają się równomiernie, czy nie słychać szumu w rurach (oznaka zbyt dużej prędkości przepływu powyżej 1,5 m/s) i czy odpowietrzniki działają prawidłowo.

Krok 6. Regulacja hydrauliczna zaworami podpionkowymi i termostatycznymi. W praktyce oznacza to kilka wizyt serwisowych w odstępach tygodniowych, aż temperatura w pokojach się ustabilizuje. Nowoczesne zawory termostatyczne z głowicami dynamicznymi (np. typu RA-N) kompensują nierównomierny rozdział mocy bez potrzeby ręcznego balansowania.

Przy modernizacji nie warto wymieniać wszystkich grzejników naraz. Wystarczy zostawić stare, ale odpowietrzyć je i ustawić zawory na maksymalną przepustowość. Pompa i tak wymusi przepływ, a stare grzejniki żeliwne mają dużą bezwładność, co działa jak dodatkowy akumulator ciepła.

Dobór pompy obiegowej do instalacji grawitacyjnej na co uważać

Wybór pompy do modernizowanej instalacji rządzi się innymi prawami niż dobór do nowego budynku. Stare rury mają wyższe opory, niż pokazuje kalkulator, bo chropowatość ścianek po 20 latach wzrasta dwu- trzykrotnie. Zawory termostatyczne wstawione na grzejnikach podnoszą opór lokalny o 2-5 kPa każdy. Dlatego pompa o nominalnej wysokości podnoszenia 4 mH₂O w nowej instalacji może nie wystarczyć w starej, gdzie realnie potrzeba 6 mH₂O.

Drugą pułapką jest temperatura. Pompa umieszczona na zasilaniu tuż za kotłem pracuje w wodzie o 70-85°C, co skraca żywotność łożysk i uszczelnień. Dopuszczalna temperatura medium dla pomp klasy energetycznej A to zwykle 110°C, ale ciągła praca przy 85°C obniża trwałość o 30-40%. Dlatego doświadczeni instalatorzy montują pompę na powrocie, gdzie temperatura rzadko przekracza 55-60°C, albo stosują pompy z odseparowanym modułem elektronicznym od korpusu hydraulicznego.

Trzecia kwestia to kompatybilność materiałowa. Stalowa pompa w instalacji z rurami miedzianymi wymaga separatora powietrza i odmulnika, bo jony miedzi przyspieszają korozję aluminium w wymiennikach kotłów kondensacyjnych. Norma PN-EN 12502-3 zaleca, żeby w takich układach mieszanego metalu używać pomp ze stali nierdzewnej lub z powłoką antydyfuzyjną.

Praktyczna zasada mówi: dla instalacji grawitacyjnej modernizowanej na pompową wybieraj pompę o jeden rozmiar większą niż wynika z kalkulacji, a w ustawieniach zaczynaj od drugiego biegu. Pompa elektroniczna z regulacją proporcjonalnego ciśnienia (Δp-v) dopasowuje się do zmiennego zapotrzebowania i zużywa 5-20 W zamiast 40-60 W przy stałej charakterystyce. Różnica w rachunku za prąd przez 15 lat pracy przekracza 1000 zł, a koszt pompy z wyższej półki to 600-900 zł więcej niż modelu podstawowego.

Kiedy warto zostawić grawitację, a kiedy pompować

Grawitacja nadal ma sens w budynkach, gdzie priorytetem jest niezależność od zasilania. Domy letniskowe, kwatery offline, obiekty sakralne i stare kamienice z piecami kaflowymi współpracującymi z centralnym ogrzewaniem to pola, gdzie instalacja grawitacyjna wciąż wygrywa. Brak pompy oznacza brak hałasu, brak prądu, brak awarii mechanicznych i brak konieczności serwisowania co 5-7 lat.

Pompa wygrywa wszędzie tam, gdzie liczy się komfort cieplny, niskie koszty eksploatacji i możliwość regulacji. Nowe budynki, modernizacje termomodernizacyjne (zwłaszcza po dociepleniu ścian, gdy zapotrzebowanie na ciepło spada do 5-7 kW), instalacje z ogrzewaniem podłogowym i układy mieszane (grzejniki plus podłogówka) praktycznie nie działają bez pompy. Podłogówka wymaga temperatury zasilania 35-45°C, a tak niska temperatura nie wytworzy wystarczającego ciśnienia grawitacyjnego, żeby pokonać opór długich pętli rur PE-X.

Checklista decyzyjna: 8 pytań, które wskażą kierunek.

• Masz dostęp do stabilnego zasilania 230 V w kotłowni? Tak → pompa; Nie → grawitacja lub pompa z UPS.
• Planujesz ogrzewanie podłogowe? Tak → pompa obowiązkowa.
• Dom ma powierzchnię powyżej 200 m² lub więcej niż dwie kondygnacje? Tak → pompa.
• Różnica temperatur między najcieplejszym a najchłodniejszym pokojem przekracza 3°C? Tak → modernizacja na pompową.
• Kocioł pracuje w kondensacji (temperatura powrotu poniżej 55°C)? Tak → pompa konieczna dla stabilnego przepływu.
• Cenisz ciszę w kotłowni ponad wszystko? Tak → rozważ pompę elektroniczną 25-40, hałas poniżej 30 dB.
• Modernizujesz stary budynek i chcesz zachować charakter? Tak → grawitacja z bypassem pompowym.
• Budżet na modernizację jest ograniczony do 2000 zł? Tak → wymień tylko pompę i zawory, zostaw grawitację jako rezerwę.

Nie stosuj instalacji grawitacyjnej w budynkach z pompą ciepła. Różnica temperatur 35-45°C i małe opory rur PE-X wymagają wydajnej pompy o zmiennej prędkości. Grawitacja przy tak niskiej temperaturze zasilania wytworzy ciśnienie rzędu 0,05 kPa, czyli praktycznie zero.

Najczęstsze błędy przy montażu pompy w instalacji grawitacyjnej

Zasysanie powietrza to zmora starych instalacji po modernizacji. Przyczyną są zwykle nieszczelne połączenia gwintowe w miejscach, gdzie woda płynęła grawitacyjnie pod niskim ciśnieniem i mikrootwory nie przeszkadzały. Po wstawieniu pompy ciśnienie wzrasta do 100-150 kPa, a te same mikrootwory zaczynają zasysać powietrze. Objaw: grzejniki grzeją nierówno, pompa pracuje coraz głośniej, a po kilku tygodniach przestaje w ogóle poprawnie tłoczyć. Rozwiązanie: próba ciśnieniowa na 0,5 MPa przez 60 minut, kontrola każdego połączenia pianką mydlaną.

Zbyt małe średnice rur przy dużej mocy pompy dają efekt odwrotny do zamierzonego. Pompa wymusza przepływ z prędkością 2,5-3 m/s, woda szumi w rurach, zawory trzeszczą, a kocioł dostaje wodę o nierównomiernej temperaturze. Norma PN-EN 1264-4 mówi, że w instalacjach wodnych prędkość medium nie powinna przekraczać 1,5 m/s w rurach głównych i 0,8 m/s w odgałęwieniach do grzejników. Jeśli po modernizacji rury o średnicy DN 15 pracują przy przepływie 1,2 m³/h, czas wymienić je na DN 20.

Brak zaworu zwrotnego przy bypassie sprawia, że pompa przepycha wodę przez obie ścieżki jednocześnie, a wydajność spada o 30-50%. Zawór zwrotny montuje się na bypassie tak, żeby umożliwić przepływ grawitacyjny w jednym kierunku (od zasilania do powrotu) i zablokować go w drugim. Bez tego pompa w krótkim czasie pracuje jak suszarka do wody, hałasując i tracąc wydajność.

Dobór kotła do modernizowanej instalacji to kolejne pole do błędów. Kocioł stałopalny z dużym palnikiem i rusztem żeliwnym świetnie współpracował z grawitacją, ale po dodaniu pompy zaczyna pracować w warunkach, do których nie został zaprojektowany. Podawanie wody o temperaturze 65°C przy krótkich cyklach pracy powoduje kondensację spalin i korozję wymiennika. Jeśli modernizujesz pompową, rozważ wymianę kotła na model niskotemperaturowy (parametry 55/45°C) albo kondensacyjny. Dodatkowy koszt 4000-7000 zł zwraca się w 3-4 lata dzięki oszczędności 15-20% gazu.

Pomiar temperatury powrotu po tygodniu pracy nowej instalacji daje najciekawsze wnioski. Różnica między zasilaniem a powrotem 10-15°C świadczy o prawidłowym doborze pompy. Powyżej 20°C pompa jest za słaba lub zawory termostatyczne dławią przepływ. Poniżej 8°C pompa pracuje na zbyt wysokim biegu i marnuje prąd.

Koszty 2026 i zwrot z inwestycji

Stalowe rury instalacyjne DN 25 kosztują obecnie 28-45 zł za metr bieżący, miedziane DN 22 to 65-95 zł/mb, a wielowarstwowe PE-X/Al/PE-X DN 20 oscylują w granicach 18-32 zł/mb. Pompa obiegowa z elektroniczną regulacją to wydatek 700-1400 zł, pompa trzybiegowa klasy energetycznej B kosztuje 300-550 zł, a najprostsza pompa stałobiegowa 180-280 zł. Naczynie zamknięte 25 l w granicach 250-450 zł, zawory termostatyczne dynamiczne 80-140 zł za sztukę. Robocizna instalacyjna przy modernizacji 150 m² to 60-90 zł/m², zależnie od regionu i stopnia skomplikowania układu.

Modernizacja 150 m² domu z grawitacyjnej na pompową kosztuje średnio 6500-10 200 zł. Roczna oszczędność na gazie przy obniżeniu temperatury zasilania i lepszej regulacji wynosi 800-1400 zł. Zwrot z inwestycji mieści się w 5-8 latach, a jeśli modernizacja idzie w parze z dociepleniem lub wymianą kotła, okres zwrotu spada do 3-4 lat. Dotacje z programu Czyste Powietrze pokrywają do 40% kosztów modernizacji instalacji grzewczej, więc realny koszt właściciela spada o 2000-4000 zł. Warto przy okazji sprawdzić lokalne programy gminne i wojewódzkie, bo niektóre samorządy dorzucają kolejne 10-20% dofinansowania.

Najczęstsze pytania właścicieli domów

Czy mogę dodać pompę do instalacji grawitacyjnej bez wymiany rur? Tak, pod warunkiem że średnice są równe lub większe od DN 20 i rury nie są zapchane kamieniem. Pompa elektroniczna z regulacją Δp-v dopasuje się do oporów, a bypass z zaworem zwrotnym zachowa możliwość pracy grawitacyjnej.

Jaki kocioł do instalacji grawitacyjnej z pompą sprawdza się najlepiej? Kocioł gazowy kondensacyjny o modulowanej mocy 5-24 kW albo kocioł na pelety z podajnikiem. Oba modele współpracują z niską temperaturą zasilania i pozwalają pompie pracować przy minimalnym zużyciu prądu.

Ile prądu pobiera pompa obiegowa w domu 150 m²? Pompa elektroniczna klasy A zużywa rocznie 80-140 kWh, czyli 60-110 zł przy obecnej cenie energii. Pompa stałobiegowa trzy razy więcej, ale nadal mieści się w kwocie 200-350 zł rocznie.

Ogrzewanie podłogowe w instalacji grawitacyjnej realne czy niemożliwe? Bez pompy nie da się uzyskać stabilnego przepływu wody o temperaturze 35-40°C. Rury PE-X mają zbyt duże opory przy niskim ciśnieniu grawitacyjnym. Z pompą obiegową podłogówka współpracuje bez problemu, wymaga tylko dodatkowego zaworu mieszającego.

Wady instalacji grawitacyjnej w nowym domu czy wciąż istnieją? Tak, przede wszystkim ograniczona regulacja, duże średnice rur, wysokie koszty montażu i brak możliwości współpracy z kondensacją oraz ogrzewaniem podłogowym. Jedyną realną zaletą pozostaje niezależność od prądu, ale to kryterium traci znaczenie w domach z instalacją fotowoltaiczną i magazynem energii.

Modernizacja instalacji grawitacyjnej na pompową w kilka dni czy tygodni? W domu 120-180 m² ekipa dwóch instalatorów kończy pracę w 4-6 dni roboczych. Większość czasu zajmuje wymiana zaworów i próba szczelności. Same prace spawalnicze i montaż pompy to zwykle 2 dni.

Instalacja co grawitacyjna z pompą nie jest kompromisem, który każdy musi zaakceptować, lecz konkretnym rozwiązaniem technicznym z własnymi regułami doboru i montażu. Właściciel domu, który zna te reguły, dobiera pompę na podstawie realnych oporów, a nie katalogowej mocy, ustawia bypass z zaworem zwrotnym jako rezerwę na czas awarii sieci i zostawia stary układ grawitacyjny jako fallback na wypadek dłuższej przerwy w dostawie prądu. Przy takim podejściu koszty eksploatacji spadają o kilkanaście procent, komfort rośnie, a ryzyko zamarznięcia instalacji w mroźną noc zostaje zredukowane do minimum. Przed rozpoczęciem prac warto zlecić audyt hydrauliczny instalatorowi z uprawnieniami, bo lokalne warunki (wysokość budynku, rodzaj kotła, dostępność pionów) potrafią zmienić rachunek ekonomiczny o kilkanaście procent w obie strony.
